Конструкция, плюсы и производители термопанелей под кирпич

Монтаж теплоизоляционных панелей

Быстро и качественно установку термопанелей сделают профессионалы, утепление фасада своими руками займет больше времени, но тоже возможно. Существует два способа крепить их на поверхность: приклеивать непосредственно на стену, и крепить на деревянный каркас.

Монтаж фасадных панелей на клей

Первый вариант самый лучший, специальный клей герметично схватывает плитку и не образует мостиков холода. Но он возможен на идеально ровных стенах, например, в каркасных домах. Если по уровню большое отклонение, то панели ставят на каркас. Рассмотрим каждый способ подробнее.

На стену

Термопанели приклеивают на основную поверхность и дополнительно прикрепляют саморезами или дюбелями (для них производитель сделал отверстие в плитке). Небольшая кривизна нивелируется с помощью маячков из монтажной пены и подкладок из фанеры или тонких деревянных брусков. Далее на плитку наносят специально для этого разработанный клей, морозоустойчивый, водостойкий и эластичный.

Монтаж фасадных панелей на клей с дополнительным креплением дюбель-гвоздями

Он удерживает плитку на вертикальной плоскости во время всей ее эксплуатации. Оставшиеся стыки между плитами закрывают специальным заполнителем швов, который также водо- и морозоустойчивый. Для большего срока службы термопанели покрывают сверху универсальным кремний-органическим гидрофобизатором, он защищает изделие от воды и влаги.

На обрешетку

Каркас делается для выравнивания стен — это сухие, пропитанные антисептиком, бруски. Сооружают его по уровню. Сначала сооружают цокольный каркас, на него прикручивают панели с углублением в землю минимум на 10-20 см.

Направление обрешетки ведется от угла снизу вверх. После установки каждого ряда утеплителя расстояние между ним и стеной герметизируют монтажной пеной, чтобы здание не охлаждалось за счет воздуха.

Результат обшивки дома термопанелями uniso

По окончании цоколя устанавливают отливы и откосы, далее проводят утепление всей стены, ряд за рядом. Откосы перед облицовкой дополнительно утепляют и отделывают стандартными угловыми плитками.

Термопанели UNISO

Стыкуются панели по типу пазов, для этого их подпиливают под углом 45 градусов. Вертикальные швы не должны совпадать, плитку подбирают или подрезают как нужно. К обрешетке из дерева термопанели крепят саморезами. По окончанию работ швы заполняют затиркой.

Преимущества термопанелей:

• существенная экономия при отоплении здания;
• возможность установить своими руками в холодное время года;
• паропроницаемость материала, что обеспечивает здоровый микроклимат в доме;
• устойчивость фасада к влиянию природы, долговечность;
• негорючесть;
• широкий выбор верхнего декоративного слоя.

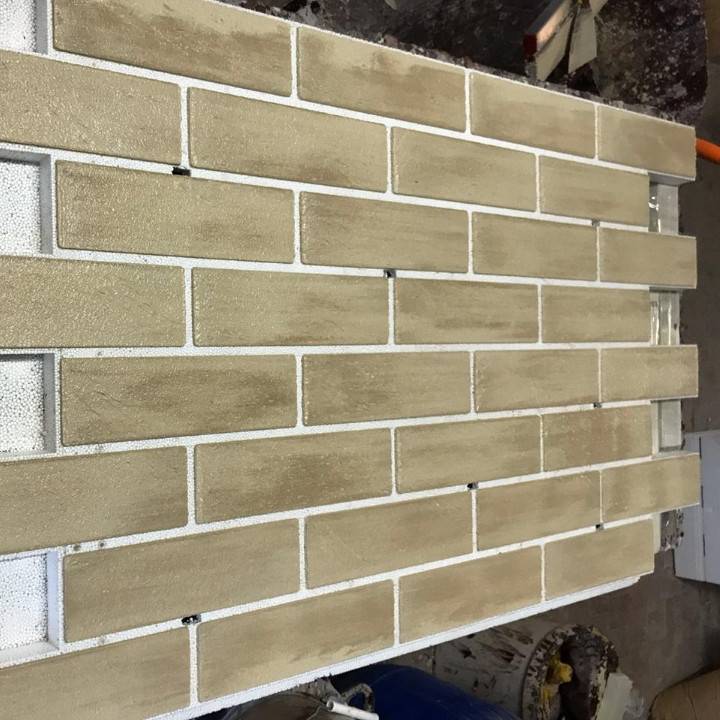

Конструкция

Фасадная термопанель под кирпич состоит из пенополистирольного или пенополиуретанового основания, служащего утеплителем, и клинкерной плитки, имитирующей кладку кирпича. Клинкер — материал, похожий на кирпич, также полученный из особой глины и прошедший обжиг при температуре свыше 1200 °С.

Толщина основания-утеплителя колеблется от 6 до 10 см, в зависимости от производителя, клинкерная плитка толщиной 1,5 см. Пенополистирольное основание выполнено из пенопласта, но не гранулированного, а вспененного. Полистирол имеет плотность около 40 кг/м3 и является весьма плохим проводником тепла. Плитка надёжна крепится к основанию полиуретановым клеем.

Утепление на полиуретановой основе

Для соединения панелей между собой по периметру имеется шип-паз, а крепление на стену производится саморезами и дюбелями. Для отделки углов дома используются специальные угловые панели.

Монтаж

Для монтажа панелей необходим инвентарь:

1. дрель;
2. шлифовальная машина с алмазным диском;
3. ножовка по гипсокартону;
4. шуруповёрт.

И расходные материалы:

• дюбеля диаметром 6 мм, длиной 80-120 мм, саморезы оцинкованные 4,2 мм, длина аналогична;
• алюминиевый или оцинкованный уголок 25-30 мм;
• цокольный профиль;
• затирка для стыков между клинкерными плитками;
• пена монтажная небольшого расширения.

Установка фасадных термопанелей под кирпич может производиться каркасным и бескаркасным способами.

Первый подразумевает сооружение обрешётки, если замечены значительные неровности стен.

Порядок работ

Сначала проводится проверка фасада, насколько ровная его плоскость, исходя из чего принимается решение о подходящем способе монтажа. Обрешётка может быть металлической или деревянной.

Для последней дерево нужно обработать средствами против гниения, плесени и грибков. Поперечное сечение реек — не более 5×5 см, чтобы дерево не «повело». Панели крепятся к дереву шурупами с плоскими шляпками диаметром не менее 1 см. К металлической обрешётке панель крепится специальными зажимами, образующими незаметное крепление.

Начиная с левого нижнего угла, монтируется первая фасадная панель, затем остальные по всему периметру снизу вверх. Если нет угловых элементов, внешние края панелей пилятся под углом 45°, чтобы две панели при стыке образовали угол 90°. Сначала алмазным диском пилится плитка, затем ножовкой — утеплитель.

Аккуратно зарезаются два угла под 90 градусов, примеряется, после чего крепятся

Приложив панель к месту установки, сквозь крепёжные втулки сверлится отверстие в стене. Панель фиксируется на стене саморезами и дюбелями. Можно заранее нарезать прокладки из утеплителя для небольшой коррекции вертикальности кладки при необходимости.

Когда нижний уровень кладки готов, нужно проверить «горизонт» прежде чем приступить к верхнему. При кладке на обрешётку полость между стеной и нижним рядом панелей заливается монтажной пеной.

Заполнение швов холодостойкой затиркой. При температуре ниже 3° С вместо воды для приготовления затирки используется специальный состав. Фасадные панели с утеплителем вполне можно установить собственными силами.

Что такое фасадная термопанель

Весь секрет теплоизоляции кроется в материале. В роли герметизирующего слоя пирога выступает вспененный пенополистирол или полиуретан (второй по характеристикам превосходит пенопласт, но и дороже по стоимости). Толщина герметика подбирается так, чтобы точка росы находилась в области средней линии утеплителя – это препятствует появлению и распространению плесени, из-за чего продлевается срок службы утеплителя. Технология отделки позволяет не обустраивать вентиляционные зазоры.

Внутри термопанели проходят диффузионные процессы. В качестве подложки используется влагостойкий ОСБ лист – это стабилизатор и основа для всего «пирога». Внешний вид панелей достигается благодаря их облицовке. Цвет наружного слоя подбирается согласно пожеланиям покупателя.

Декоративный слой невосприимчив к физическому влиянию, потому его сложно повредить. Облицовка изготавливается методом одно- или многократного обжига. В состав изначально входят пигментные смеси и присадки. Это препятствует вымыванию дождевой воды и выцветанию на солнце. Лицевая сторона формируется путем прессовки или экструзии – материал может получиться не только плоским, но и с узором (например, под камень, кирпич и др.).

Если сравнивать с сэндвич-панелями, термопанели не могут служить основным материалом для отделки стены. Никакие из их характеристик не дотягивают до того, чтобы выступать в роли наружного оформления. Термопанели на здания монтируются только для того, чтобы утеплить строящийся или уже существующий дом.

Подготовка поверхностей

• Стены дома, углы, цокольная часть здания подготавливаются под установку материала. Для этого удаляются все осыпающиеся части, раскрываются трещины для дальнейшей очистки и просушки;
• После очистки – грунтовка поверхностей, которая смоет пылевые наслоения, создаст прочный слой. Производится широкой щеткой –макловицей, нужно минимум 2 слоя;
• При необходимости, стена штукатурится. При небольших повреждениях – соответствующим шпателем, с учетом серьезных проблем – по маякам или машинным способом;
• Готовый штукатурный слой дополнительно покрывается грунтовкой;
• Шпаклевка под установку термоплит является необязательной.

Способы монтажа стеновых панелей под кирпич

Чтобы из панелей создать кирпичную стену можно применять 2 технологии работы. Первый способ включает возведение каркасной конструкции, на которую крепят панели. Плюсом можно выделить, что за такой конструкцией легко можно спрятать коммуникации, уложить утеплитель, также допускается, чтобы поверхность была чуть неровной и имела небольшие дефекты.

Второй способ предполагает использование клеевых растворов, с помощью которых панели приклеиваются к стене. Такой монтаж проводить легче, но необходимо, чтобы поверхность была ровная, хорошо подготовленная.

За такой конструкцией легко можно спрятать коммуникации, уложить утеплитель.

Обзор производителей

Панели с имитаций кирпича представлены на рынке многими производителями, поэтому отличаются между собой не только цветом, фактурой, но и материалом.

Хорошие отзывы получили изделия, изготовленные на основе клинкерной плитки от таких торговых марок, как ABC, Roben, Stroeher и Feldhaus Klinker. Они характеризуются высоким качеством и надежностью, а шикарный выбор оттенков позволяет выполнять отделку любого строевого направления. Толщина таких панелей составляет от 9 до 14 мм и вес не превышает 16 кг.

Широким спросом пользуется и материал на основе бетона от компании Kmew. Для изготовления продукции данный производитель использует только высококачественный цемент, пластифицирующие добавки, пигменты и мелкий песок. Чтобы упростить монтаж панелей, их обеспечивают специальными кронштейнами для крепления, а благодаря особой технологии литья изделия приобретают фактуру, которую трудно отличить от натурального кирпича. Размеры таких панелей – 45.5*30.3 см, толщина – 16 мм.

Популярны также в отделке и полимерные панели под кирпич, которые производит компания Docke-R. Они отличаются небольшим весом и простотой установки. Так как изделие легкое, то оно не дает нагрузку на основание постройки и позволяет дополнительно прокладывать слой термоизоляции. Внешне такие панели имеют сходство с виниловым сайдингом, их производят стандартных размеров – 112.7*46.1 см с толщиной 16 мм.

В чем преимущества

Утепленные панели для фасада отличаются несколькими достоинствами, основные из которых:

• Демократичная цена.
• Долговечный эксплуатационный срок.
• Простой и быстрый монтаж.
• Обеспечивают полноценную защиту фасада.
• Совместимость с большинством типов поверхностей.
• Монтаж можно выполнять в любое время года при любой температуре.
• Возможность сэкономить на отоплении.
• Небольшой вес, который не создает нагрузку на несущие конструкции.
• Устойчивость к процессам гниения.
• На плитах не заводится грибок и плесень.
• Экологическая безопасность.
• Устойчивость к образованию коррозии.

Обладая массой преимуществ, утепленные панели постепенно становятся лидерами рынка.

Установка фасадных термопанелей

• По линии цоколя крепится соответствующего размера оцинкованный профиль, который будет стартовой планкой для термоплит;
• Под профилем, по цоколю устанавливаются готовые элементы фасадной отделки;
• По линии установочного профиля, под его нижней гранью, монтируется отлив, защищающий цокольную часть от воды. После облицовки стен панелями, шов над отливом должен быть заделан водостойким герметиком для наружных работ;
• Плиты устанавливаются последовательно, справа налево, снизу вверх. Так удобнее и правильнее. Начало монтажа – от угла. Здесь можно использовать специальные угловые элементы;
• В закладных отделки просверливаются монтажные отверстия, а на противоположной стороне, в основании ППС производится разметка под зонтичное крепление специальным перьевым сверлом соответствующего диаметра;
• На обратную сторону плиты наносится клеевой состав. Желательно делать это по всей поверхности, зубчатым шпателей. Есть и другой способ – наживление плиты и точечный впрыск клея для пенопласта с помощью клеевого пистолета;
• Плита прижимается к стене по разметке. Через готовую разметку креплений набуриваются отверстия в стене. В монтажные отверстия устанавливаются дюбеля, которыми плита наживляется. Далее, с правой стороны плиты, где размечены отверстия под зонтичные крепления, производится монтаж пробки зонтиков. Все пробки забиваются в стену, прижимая плиту. Она регулируется по разметке. Возможно, нужно будет минимально сдвинуть ее вправо или влево, вверх или вниз, выровнять по диагонали;
• После выравнивания, в монтажные отверстия устанавливаются гвозди креплений, которые и забиваются внутрь, плотно прижимая термопанель к стене;
• Устанавливается следующая панель, которая заводится в пазы первой, и постепенно регулируется по разметке и уровням. Крепление ее аналогично!

Виды панелей по имитации

Производители отделочных материалов для уличных работ предлагают потребителям широкий выбор плит и панелей, изготовленных в различных цветовых исполнениях. В продаже представлено большое разнообразие товара, с той или иной степенью достоверности имитирующего материалы природного или промышленного происхождения.

Под камень

Отделка дома под природный камень придает ему основательность и монументальность. Имитация под мрамор и гранит смотрится дорого и презентабельно.

Для данных целей рекомендуется использовать такие типы панелей:

1. Виниловые. Материал позволяет воссоздать не только цвет, но и объем. Недостатком является тусклость окраски.
2. Фиброцементные. Добавление в раствор красителей позволяет придать покрытию структуру гранита или базальта.
3. Керамогранитные. Ровно выложенные керамические плитки имитируют стену из толстых монолитных блоков.
4. Древесноволокнистые. Сходство достигается путем оклеивания поверхности пленкой с рисунком.

Под кирпич

Чаще всего такой вариант используется для отделки цокольного уровня. Облицовка закрывает бетон и защищает его от попадания влаги. Лучшим решением считается использование клинкерной плитки.

Для создания имитации кирпича могут применяться такие материалы:

1. Фиброцементные плиты с объемной отливкой. Нужный цвет производители получают путем добавления в раствор красителей или поверхностным окрашиванием готовых изделий.
2. ДПК. Композитные плиты под кирпич изготавливаются путем экструзии с последующим тиснением. Используют такие панели для отделки фасадов частных домов.
3. Металлический сайдинг. Применяются рейки, имитирующие порядовки в кирпичной кладке.

Под плитку

Керамическая плитка смотрится красиво, но для уличных работ не предназначена.

Для создания имитации кафеля используются такие типы материала:

1. Стальной или алюминиевый сайдинг с фабричной раскраской.
2. Клинкерные панели.
3. Фиброцементные плиты с вмурованным кафелем.

Изготовить отделку можно и самостоятельно, если оклеить виниловой пленкой древесноволокнистую заготовку.

Под дерево

Имитация под дерево добавляет строению уюта и тепла. Здание смотрится богаче и эстетичнее. На поверхности материала могут быть изображены щит из досок, паркетная кладка или мозаика из срезов стволов. Выбор делается под стиль окружающих предметов и объектов.

Для отделки под дерево могут использоваться панели такого типа:

1. Стальные листы.
2. Виниловый сайдинг.
3. Фиброцементные плиты.
4. Изделия из распущенной целлюлозы.

Доборные комплектующие для фасадных панелей

При монтаже облицовки, для полного её завершения, обязательно используются доборные элементы для фасадных панелей. Необходимые комплектующие включают:

Стартовую планку. Она является обязательным элементом и необходима для точного закрепления первой панели облицовки. Выставляется строго по вертикальному и горизонтальному уровню.

Облицовочная планка. Устанавливается на линии, где фасадная облицовка стены соприкасается с цоколем.

Откосы. Входят в комплект всех облицовочных систем, выполненных под кирпич или камень. С их помощью осуществляют отделку оконных и дверных проёмов.

Внешний угол. С его помощью закрепляют имитирующие кирпич или камень панели на внешних углах. Также они закрывают швы, придавая законченный вид отделке поверхности.

J-профиль. Важный завершающий элемент облицовки фасада. Используется для оформления сложных элементов, таких как: выступы на стенах, внутренние углы, окантовка оконных и дверных проёмов.

Наличники. Предназначены для декоративной отделки окон и дверей. Входят в комплекты большинства облицовочных систем.

Угол наличника. Используется для установки на внешние углы откосов, на дверных оконных проёмах.

Монтаж термопанелей

Мы уже упомянули, что существует два типа монтажа – каркасный и бескаркасный. Разделять их описание на две части не имеет смысла, так как, по сути, они мало чем отличаются. Поэтому давайте разберем сначала принцип крепления панелей, а потом, отдельно, посмотрим, как нужно выставлять каркас, если он потребуется.

Таблица 1. Монтаж термопанелей.

Фото, шаги
Описание

Шаг 1 – порядок стыковки

Итак, понять, как соединяются между собой отдельные панели не мудрено. Выступающие прямоугольные элементы заводятся в ответные пазы. При этом каждая панель по отдельности прикрепляется к стене дома. Сборка элементов осуществляется слева-направо. Укладываться панели могут как в шахматном порядке, так и порядовочно.

Шаг 2 – нарезка маяков из полиуретанового бруса

Если стена неровная, то под панели в места стыка устанавливаются маяки. Изготавливаться они должны из пенополиуретана, плотностью не менее 120 кг\м³. Использование дерева или металлического профиля из гипсокартона не рекомендуется, однако такая рекомендация не имеет смысла, если панель трехслойная, с жестким основанием.

Шаг 3 – резка панелей

В местах примыкания панелей к оконным и дверным проемам, углам здания, их необходимо резать. Используют для этого УШМ с алмазным диском. Для качественного углового стыка пригодится и хороший электрический плиткорез с верхним расположением мотора. Подрезка утеплителя выполняется обычной ручной ножовкой. Под 45 градусов подрезать край плитки можно и болгаркой, но это сложно, и всегда есть риск получить сколы.

Шаг 4 – устройство соединения

Продолжая формирование внешнего угла, в пенополиуретановой части панели необходимо сделать вертикальный желоб при помощи канцелярского ножа, чтобы получить пространство для монтажной пены в стыковочной зоне.

Шаг 5 – первый ряд облицовки

Под первый ряд устанавливается цокольный профиль. Поверх него под каждую панель наносится слой монтажной пены, как показано на фото. Затем на левый угол здания ставят первую, подготовленную ранее панель. Элемент ставится с необходимым выпуском, чтобы получилось качественное соединение в дальнейшем.

Шаг 6 – крепление панели

На лицевой стороне панели намечены отверстия, через которые она крепится к стене здания

Крайне важно установить крепеж в каждое отверстие, без пропусков. Крепление выполняется при помощи дюбель-шурупов типа ДК

Интересно знать! Крепление на саморезы без втулки и гвозди категорически запрещено. 1. При помощи перфоратора панель и стена просверливаются на глубину, превышающую на 2-3 см длину дюбеля. 2. Устанавливается от руки дюбель – можно подбить его аккуратно резиновой киянкой, чтобы случайно не повредить клинкерные элементы. 3. Затем при помощи добойника шляпка дюбеля утапливается в панели до посадки в специальное тарельчатое гнездо, которое находится внутри панели. 4. Далее устанавливается распорный элемент (шуруп), который необходимо завернуть до упора.

Шаг 7 – заполнение отверстий

Оставшиеся от дюбелей отверстия рекомендуется заполнить монтажной пеной, чтобы избежать образования мостиков холода через металлический саморез.

Шаг 8 – заполнение полостей

Затем запениваются полости, образующиеся на горизонтальном и вертикальном стыке панелей. Если этот этап пропустить, то эффект утепления значительно снизится. Пропенивать необходимо и межпанельные соединения.

Шаг 9 – затирка швов

После окончания установки панелей необходимо заделать все швы. Для этого применяются различные затирочные составы, повышающие устойчивость системы к неблагоприятным атмосферным воздействиям. Цвет затирки подбирается в соответствии с цветом клинкера. Наносится состав пистолетом строго между плитками, после чего расшивается специальными приспособлениями
Внимание! Затирку швов запрещено проводить при температуре воздуха меньше +5 градусов.

Хотим заметить, что четкое стыкование панелей в углах может не потребоваться, если будут применяться дополнительные декоративные элементы.

Установка на каркас подразумевает размещение вертикальных стоек в местах расположения крепежных отверстий. Монтаж обрешетки выполняется классическим методом.

1. Определяется плоскость, и по ней выставляются первые элементы – угловые стойки. Крепятся они, как и остальные детали, на прямые подвесы, и строго по вертикали.
2. Далее между ними сверху и снизу туго натягивается нить, которая обозначит плоскость и облегчит выставление остальных стоек.
3. Затем ставятся вертикали, формирующие откосы дверных и оконных проемов.
4. Оставшееся расстояние разбивается с необходимым шагом, выставляются оставшиеся стойки.
5. Монтаж панелей выполняется на дюбель-шурупы.

Монтаж панели на дюбель-шурупы

Стоимость панелей для наружной отделки

Рынок строительных материалов слишком обширен, потому и материал для фасада рознится по стоимости. Цена зависит от ряда факторов:

• страна-производитель (чем дальше базируется компания, тем дороже);
• тип материала;
• вид декоративного слоя.

Таким образом, выходит:

• Голландия, Германия, Финляндия – самые дорогие (около 3 тысяч за м2);
• Польша – от 1.5 до 1.8 тысяч за м2;
• Отечественный производитель – около 1.2 тысячи.

Термопанели – это удобный материал для эффективного утепления помещения. При выборе нужно учитывать много нюансов: характеристики строения, паропроницаемость и многое другое.

Утепленные фасадные термопанели под кирпич

Кирпичные частные дома всегда были популярны, так как имеют эффектный и респектабельный вид, подчёркивающий статус владельца.

Преимущества фасадных термопанелей под кирпич:

• обеспечение дополнительной термо- и шумоизоляции;
• имитация кирпичной кладки облагородит любой дом;
• простота и удобство монтажа;
• устойчивость к перепадам температуры;
• в отличие от кирпича, фасадные панели не впитывают влагу, поэтому со временем на них не образуется соляной налёт или грибок ;
• меньший вес панелей по сравнению с отделочным кирпичом снижает давление на фундамент;
• разнообразие цвета и текстуры;
• высокая прочность;
• красивый вид держится долгие годы, нет нужды в дополнительном уходе.

Состав

Прежде чем купить термопанели и начать их монтаж, советую ознакомиться с их устройством, конструктивными особенностями.

Термопанель включает в себя облицовочную плитку и энергосберегающий слой. Первый декоративный, второй слой функциональный. В большинстве случае декоративная часть представлена как кирпичная кладка, то есть ее точная имитация.

В роли утеплителя используется несколько разных материалов. Но о них расскажем позже.

Термопанель конструктивно состоит из:

• клинкерной плитки;
• фанерных листов;
• утеплительного слоя;
• армирующего покрытия.

Соединение между панелями происходит с помощью пазогребневых креплений. Это не дает влаге и грязи проникать между плитами.

Подобные термопанели могут использоваться для внешней отделки стены из любых материалов:

• из газобетона;
• бетона;
• дерева;
• кирпича и пр.

Это делает изделия крайне универсальными.

Особенности утепленных панелей

Термопанели являются относительно новым отделочным материалом на российском рынке. Некоторые дизайнеры используют такой материал и для внутренней отделки помещений. Панели не оказывают нагрузки на стены домов, и не воздействуют на фундамент. По своей конструкции термопанели напоминают многослойный пирог. Верхний слой – это декор, который может имитировать кирпичную или каменную кладку. Этот же слой обеспечивает защиту от воздействий окружающей среды. Базовый слой панели используется в качестве утеплителя. Производители применяют пенополистирол и пенополиуретан.

В таких изделиях исключено образование мостиков холода, что является преимуществом. Благодаря своим декоративным качествам, панели под кирпич становятся все более популярными. Они не нуждаются в регулярном специфическом уходе и обработке защитными составами. На поверхности не будут образовываться трещины. Ассортимент продукции широк и разнообразен. В продаже можно найти различные варианты по цвету и оттенку.

Сравнение пенополистирольных и пенополиуретановых панелей

В производстве панелей изоляционный слоем может служить пенополистирольное наполнение или пенополиуретановое. Каждый из материалов имеет положительные качества.

На пенополиуритане не заводится плесень, не появляется мох. Структурных изменений не наблюдается, даже при температурных колебаниях. Но материал может самоокислится с дальнейшим образованием пероксида. Если температура увеличится до +80°C и выше, то возможна механическая деструкция с выделением фенола. Пенополиуритан может прослужить не меньше 60 лет.

Пенополистирол экологически безопасен для человека. Его используют для наполнения мебели и подушек. Он не разрушается микроорганизмами. На нем не заводятся грибки, не развиваются колонии. Структура материала пористая. У него относительно высокий процент влагопоглощения, поэтому он может разрушаться отрицательными температурами.
