Утепление фасада дома под штукатурку снаружи

Теплотехнический расчет дома

Он необходим для того, чтобы понять – каким именно утеплителем воспользоваться, где его расположить, какую толщину выбрать.

Для расчета необходимо знать, из какого материала сложены так называемые ограждающие конструкции, то есть внешние стены дома. Учитывается как базовый материал (кладка, монолит, сборная стена), так и отделка, внешняя и внутренняя.

Для примера рассмотрим стену каркасно-щитового дома.

Здесь использован деревянный каркас, плитный или рулонный утеплитель, заложенный в ячейки каркаса. С внутренней стороны на обрешетку закреплен гипсокартон, поверх него – чистовая отделка (штукатурка). С внешней стороны смонтирована облицовка из плит OSB, потом термопанели с немецким клинкерным кирпичом. В зависимости от толщины слоев и выбранного утепления такая стена может обладать более чем достаточным теплоизолирующим свойством или же недостаточным.

Если же взять кирпичную стену (для частных домов этот материал применяется чаще), видим другую картину.

Здесь нет слоев, есть лишь кладки, и теплотехнические свойства стены зависят только от этого параметра.

Ниже приведены сравнительные характеристики популярных строительных материалов, дающие одинаковую разницу наружной и внутренней температур.

Однако для расчета сравнительной характеристики недостаточно, необходимо знать точные цифры для подстановки их в расчетную формулу.

Итак, что нам надо знать? Формула расчета термического сопротивления

R=δ/λ (м2·°С/Вт).

Здесь δ – это толщина слоя материала, измеряемая в метрах, а λ – так называемая удельная теплопроводность, Вт/(м·°С), принимаемая по таблицам.

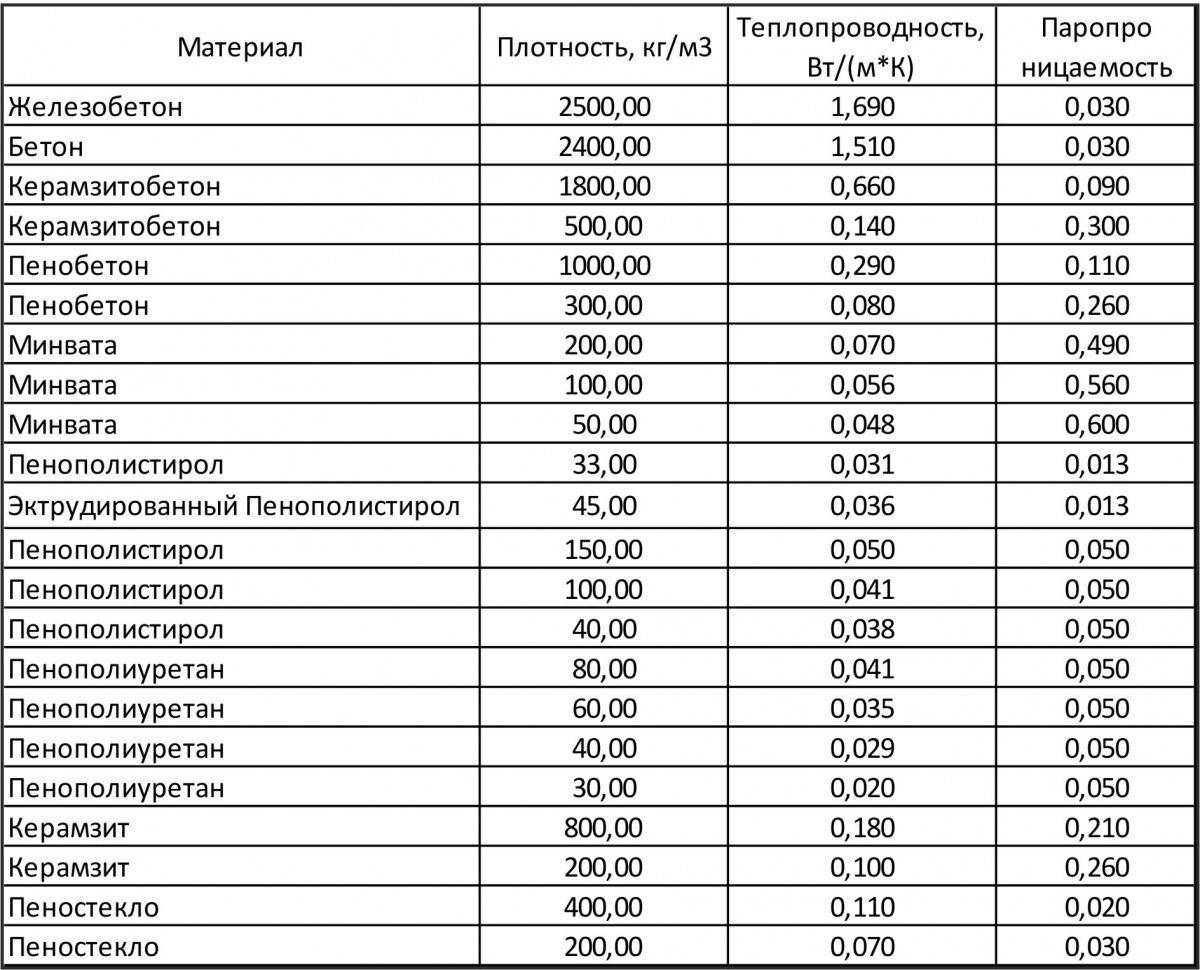

Таблица 1. Удельная теплоемкость, плотность и коэффициент теплопроводности строительных материалов.

Полученный результат сравнивается с данными СП 23-101-2004. Для более точного расчета необходимо знать длительность отопительного периода и среднесезонные температуры. Они принимаются с учетом региона согласно таблице ниже.

Карта распределения климатических зон РФ в соответствии с числом суток, в которых среднесуточная температура ниже 8 градусов Цельсия (потребность в отоплении).

Таблица 2. Градусо-сутки отопительного периода РФ

По этой таблице выбирается город (область) и планируемый (либо действительный) температурный режим помещения.

Сравнение проводится с данными таблицы 3, согласно рекомендациям СНиП 23-02-2003.

Таблица 3. Нормируемые сопротивления теплопередаче ограждающих конструкций.

Пример теплотехнического расчета для утепления фасада дома снаружи

В качестве базы для расчета возьмем Ленинградскую область, старый дом из полнотелого силикатного кирпича (кладка в два кирпича), с отделкой цементной штукатуркой снаружи (общая толщина 20 мм) и внутри (общая толщина 15 мм).

Коэффициент теплопроводности для силикатного полнотелого кирпича составляет 0,87 Вт/(м·°С), для цементной штукатурки принимаем как для бетона, то есть 1,51 Вт/(м·°С) (согласно данным таблицы 4).

Таблица 4. Коэффициенты теплопроводности строительных материалов и утеплителей.

Тогда для всех слоев (штукатурку для удобства считаем как один слой с суммарной толщиной 35 мм)

R=δ/λ = 0,51/0,87+0,035/1,51=0,586+0,023=0,609.

Принимая внутреннюю температуру в помещении равной 22 градусам Цельсия, получаем для Ленинградской области 5200 градусо-суток отопительного периода. Для этого параметра нормируемое сопротивление теплопередаче для стен составляет примерно 3,3 (интерполируем данные таблицы 3 для жилых помещений).

С учетом полученного результата расчета, необходимо увеличить сопротивление теплопередаче более чем в пять раз.

Такой эффект может дать увеличение толщины кирпичной стены, но более рационально утеплить фасад дома минеральной ватой, пеноплексом или другим теплоизолирующим материалом. Для сравнения: недостающее сопротивление теплопередаче (2,7) может дать

21 см пенобетона с плотностью 300 кг/м.куб.;
15 см минеральной ваты плотностью 100 кг/м.куб. или 19 см ваты с плотностью 200 кг/м.куб.;
10…13 см пенополистирола (в зависимости от плотности);
8…9 см монтажной пены с плотностью 25…30 кг/м.куб.

Подходящий материал выбирается в зависимости от финансовых возможностей, планируемой отделки и условий работы.

Штукатурные системы — комплектация

После выбора вида утеплителя выбираем штукатурную систему, предназначенную для этого вида.

Каждый производитель штукатурных систем предлагает свой комплект материалов — клей, грунтовку, штукатурный состав, фасадную краску, крепежные детали. Состав материалов, входящих в штукатурную систему, производители подбирают так, чтобы обеспечить наилучшую сочетаемость свойств, прочность и долговечность утепляющего слоя на стене.

Из инструкции к выбранной штукатурной системе, уточняем требования к параметрам плит утеплителя, которые могут использоваться с этой штукатурной системой.

Утепление стен дома пенопластом
способом мокрый фасад

Перед наклейкой плит утеплителя стену, как правило, грунтуют. Плиты утеплителя приклеивают на стену с помощью специального клея и дополнительно закрепляют специальными тарельчатыми дюбелями.

Для крепления утеплителя к каркасным стенам и стенам из пустотелых блоков используют дюбели с завинчиваемым сердечником, а для полнотелых стен – с забиваемым. Для каждого вида стенового материала применяют дюбели определенного размера и конструкции.

Перед нанесением штукатурного слоя, поверхность плит утеплителя предварительно упрочняют армирующей сеткой. Для этого, плиты утеплителя покрывают слоем специального клея, в который вдавливают армирующую сетку из стекловолокна. Поверх сетки наносят выравнивающий слой клея. Армирующая сетка из стекловолокна имеет размер ячеек 3-6мм.

В штукатурных системах некоторых производителей армирующий слой перед нанесением штукатурки грунтуют специальным составом.

Предлагаются штукатурные системы без слоя штукатурки – с более толстым армирующим клеевым слоем поверх сетки. Выравненный клеевой слой сразу окрашивают фасадной краской.

Кроме указанных выше материалов обычно используют стартовые цокольные и завершающие карнизные планки, а также специальные угловые профили для упрочнения углов, фасадную краску.

Технологический процесс утепления фасадов

Для работ по утеплению и организации мокрого оштукатуривания фасада необходимо приобрести в строительном магазине эти материалы:

жёсткий утеплитель в виде плит;
армирующая сетка из полипропилена или стеклоткани;
минеральная или акриловая штукатурка;
декоративная финишная отделка;
монтажный клей;
грунтовочный состав;
Комплект специальных тарельчатых дюбелей;
Профильные элементы для монтажа нижнего ряда изоляционных панелей, углов и т. п.

А также потребуются инструменты:

Кельма;
Шпатель;
Дрель с насадкой-миксером;
Ведро для приготовления раствора;
Уровень;
Правило;
Тёрка и наждачная бумага.

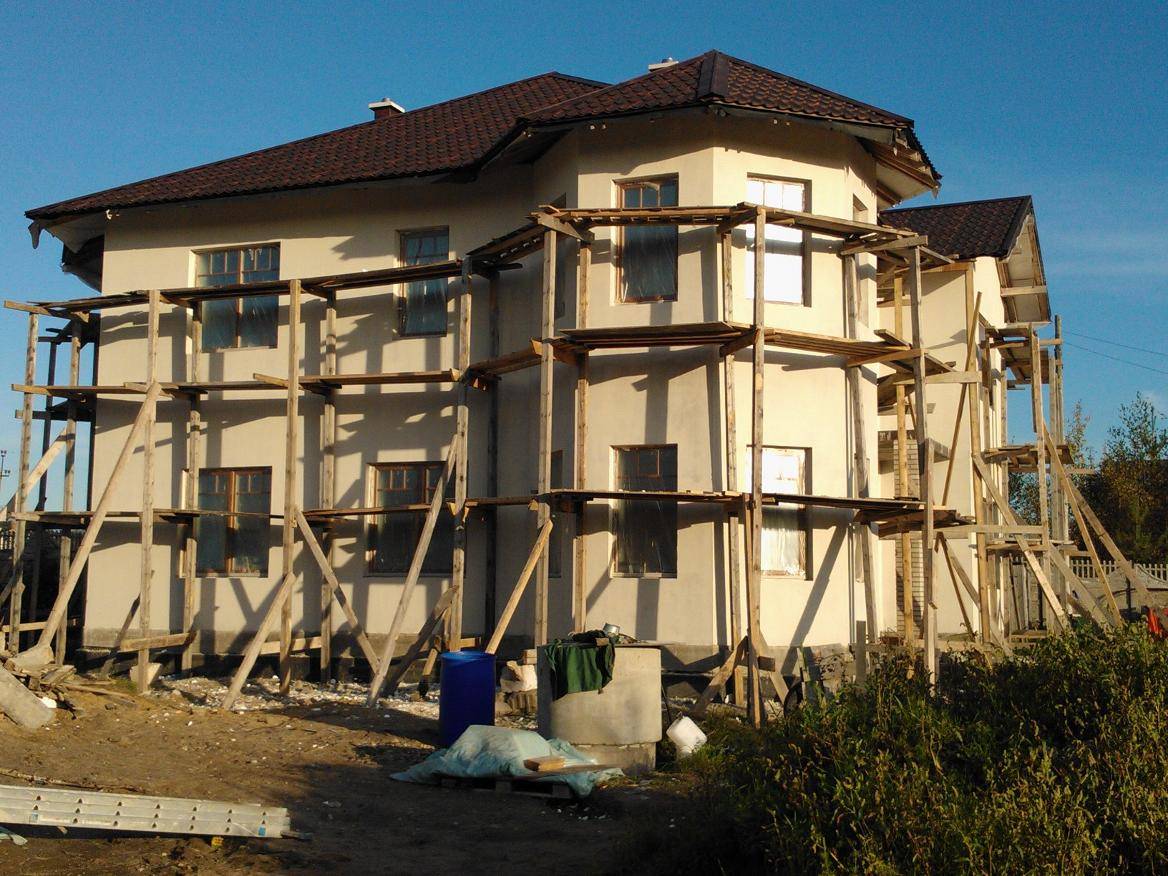

Рисунок 5. Оштукатуривание фасада.

Общая технология утепления штукатурных фасадов будет рассмотрена на примере облицовки кирпичной стены минеральной ватой. Другие случаи могут иметь свои нюансы. Например, на строительном рынке реализуются готовые штукатурно-клевые смеси, ускоряющие процесс работы путём совмещения двух операций в одну.

Подготовительный этап

Начинать работы по устройству утеплённого штукатурного фасада можно только после того, как полностью смонтирована кровля и завершилась внутренняя отделка. Сперва поверхность наружной фасадной стены подготавливают, очищая от пыли и мелкого мусора.

Для повышения их эффективности и упрощения последующих операций минераловатные плиты должны располагаться строго в одной плоскости, для чего основание должно быть ровным. Максимальное отклонение кирпичной стены находят при помощи отвеса и уровня. Стена грунтуется и при необходимости разравнивается, нанося раствор на фасад.

Монтаж теплоизоляционного слоя

На расстоянии не менее 60-65 см от уровня земли лазерным уровнем отбивается отметка, на которой дюбель-гвоздями к стене приделывается металлический цокольный профиль. Между собой его отдельные части соединяются через специальные стыковочные элементы.

Далее согласно инструкции на упаковке разбавляется и размешивается до нужной консистенции состав. Слой клея наносят на тыльную сторону минераловатной плиты, после чего та приставляется в нужном месте к стене.

После нанесения клея и фиксации всего теплоизоляционного слоя, строители приступают к установке дюбелей. Длина и материал данного крепежа подбирается исходя из материала стены и толщины утеплителя. Тарельчатые дюбели должны фиксировать положение каждой плиты минимум в пяти местах. От правильного монтажа плит зависит качество всего утеплительного слоя.

Работы по армирующему слою

По углам здания и периметру оконных и дверных проёмов устанавливаются добавочные металлические профили с армирующей сеткой из стеклоткани. Уже после она устанавливается на всю оставшуюся поверхность стен с помощью армирующей шпаклёвки. Отдельные куски сетки должны перекрывать друг друга на 8-10 см.

Декоративно-отделочные работы

Наконец приступают к декоративной отделке. Высохший армирующий слой грунтуют и затем отделывают минеральной или акриловой штукатуркой. При первом варианте стены обычно дополнительно окрашиваются, а акриловое оштукатуривание позволяет сразу получить цветную фактурную поверхность.

На этом технология штукатурки фасада по утеплителю завершается. Эта отделка хорошо сочетается с классическим внешним видом загородного дома и не требует дополнительного окрашивания. Такое исполнение штукатурного фасада становится всё более востребованным на фоне роста цен на топливо и услуги ЖКХ.

Материалы для утепления, их характеристики

На сегодняшний день строительный рынок переполнен разными видами утеплителей для стен. При правильном выборе материала можно обеспечить теплую температуру в зимний период и прохладную в летний. Также он подразумевает отсутствие сырости и плесени, в результате чего микроклимат в помещении будет здоровый.

Утеплители для фасада могут быть:

органические (целлюлозный, дерево, каучук, пробка, войлок, джут, пакля);
неорганические.

В свою очередь неорганические утеплители подразделяются на:

волокнистые (стекловата, минеральная вата);
ячеистые (пенополистирол, пенополиуретан, пеноизол и жидкая керамика).

Главное отличие органических от неорганических утеплителей состоит в более высокой степени безопасности. В свою очередь главными преимуществами неорганических утеплителей являются долговечность и наличие санитарно-гигиенических качеств, т.е. они не поддаются грибкам и плесени.

В настоящее время ассортимент утеплителей постоянно обновляется. Рассмотрим недостатки и преимущества некоторых материалов для утепления.

Технология утепления стен снаружи минватой под сайдинг

Утепление стен каркасного дома минеральной ватой своими руками производится по следующей схеме:

В первую очередь нужно очистить поверхность стен, при обнаружении на ней неровностей, их стоит зашпаклевать.
Для того чтобы увеличить адгезию на поверхность стены нанести грунтовку.
Далее необходимо набить обрешетку. Бруски можно набивать, как в горизонтальном, так и в вертикальном положении.
Производим укладку пароизоляции внахлест.
Следующие ваши действия, на которых будет основываться работоспособность всей системы теплоизоляции – это нарезка утеплителя. Для этой работ вам понадобиться острый нож и деревянная доска, которая будет служить в качестве пресса. Размеры плит минваты должны совпадать с габаритами обрешетки плюс 5 мм для обустройства монтажных припусков.
Следующий этап – укладка утеплителя между брусками обрешетки. Со всех концов нужно обеспечить плотное прилегание плит минеральной ваты. Посреди соседствующих листов не должно быть щелей.
Обустройство вертикальной обрешетки. Здесь нужно учитывать вид сайдинга, который будет использоваться для обшивки дома. Для обычного винилового сайдинга нужно делать обрешетку с шагом брусьев – 400мм. Если вы планируете устанавливать металлический сайдинг, то между составными компонентами вертикальной обрешетки должно быть расстояние 600-1000мм.
Если в ваших планах – сделать второй слой тепловой изоляции, то его нужно укладывать аналогично первому слою только перпендикулярно.
Установка гидроизоляции.
Крепление сайдинг-панелей.

Монтаж металлической обрешетки

Схема утепления в 2 слоя

3 метода укладки утеплителя

Виды утеплителя

Стекловата

Стекловата изготавливается из отходов стекольного производства и использованной тары. Для повышения эксплуатационных характеристик в основное сырье добавляется доломит, техническая сода и известняк. Изготовление проводится путем раздувания нагретой до высокой температуры массы. Происходит образование длинных, тонких нитей, которые при остывании слипаются между собой.

Материал отличается отличными изоляционными качествами, устойчивостью к гниению и воздействию химических реагентов. Минус в том, что при сдавливании стекловата ломается и уменьшается в размерах, что снижает ее утеплительные свойства.

Шлаковая

Основой этого вида минеральной ваты является доменный шлак. Из-за свойств сырья размер волокон небольшой, что негативно сказывается жесткости матов, которая является самой низкой среди аналогов. Однако доступная цена и низкая теплопроводность способствуют их высокой популярности. Маты быстро впитывают влагу, но этот недостаток компенсируется установкой пароизоляции. Особенностью материала является отсутствие упругости, что приводит к сложностям во время его укладки. Образуются щели, которые нужно заделывать монтажной пеной. Кроме этого, плиты склонны к усадке. Чтобы ее предотвратить, используется метод армирования.

Каменная

Базальтовая минвата фасадная под штукатурку является лучшим по эксплуатационным характеристикам утеплителем этого типа. Изготавливаемая из доломита продукция отличается высокими изоляционными качествами, паропроницаемостью и упругостью. Материал имеет практически неограниченный срок службы, так как не подвержен усадке. На стоимость товара больше влияют затраты на его производство, так как базальт является побочным продуктом горной промышленности. Упругость плит положительно сказывается на простоте и скорости проведения монтажа. Наружный изолятор входит враспор в приготовленные для него проемы, щелей после укладки не остается.

Минеральная вата

Минеральная вата является волокнистым материалом. Расплавляя горные породы, металлургические шлаки и различные смеси, производители получают минеральную вату. Именно потому, что используются горные породы, материал получается высококачественный и имеет хорошие эксплуатационные долговечные свойства.

Таблица свойств минеральной ваты.

Существует и доменное производство минваты. Получают ее из шлаков, но она не годится для теплоизоляции крупных производственных помещений. Применяют ее только для утепления жилых домов или квартирных стен.

К положительным сторонам минваты можно отнести следующие:

огнеупорность;
устойчивость;
отсутствие деформации;
паропроницаемость и устойчивость к проникновению влаги;
отличная звукоизоляция;
антикоррозийные свойства;
высокое термическое сопротивление;
несложный монтаж;
долговечность.

Минвата обладает хорошей огнестойкостью, потому что при ее производстве используют негорючие силикатные расплавы магматических пород. Высокие температуры не вызывают деформационные процессы, и минеральная вата не разрушается. Помещения, в которых планируется нахождение различных огнеопасных веществ, специалисты рекомендуют утеплять только минеральноватными плитами. Материал не дает распространения огня и очага возгорания при пожаре.

Из рисунка видно, что наибольшие потери тепла происходят через стены, поэтому их следует утеплять.

Когда стоит вопрос, что лучше выбрать для утепления помещения, склада или жилого дома, следует не забывать о том, что если в частном доме заведется мышка, у которой будет доступ к листам пенопласта, то, скорее всего, грызун испортит материал в нескольких местах. С минеральной ватой такого никогда не произойдет: грызуны не способны повредить даже сантиметр этого стойкого и крепкого материала. Минеральная вата обладает высокой биологической и химической стойкостью к различным химикатам. Минвата устойчива к перепадам температур, солнечным лучам и влаге. Утеплив свой дом эти материалом, хозяин точно не будет переживать за то, что на стенах когда-нибудь появится плесень или грибок.

Минеральная вата не способна деформироваться после усадки дома.

Эксплуатационные свойства пенопласта хорошие, но иногда случается, что он начинает пропускать холодный воздух на стыках. Применяя минеральную вату, возникновение «холодных» трещин исключено.

Очень важен при строительстве любого помещения уровень влажности внутри строения. Для того чтобы удалялись водяные пары и конденсат, необходимо, чтобы теплоизолирующий материал имел хорошие свойства паропроницаемости. Минеральная вата как раз тот материал, у которого высокий показатель паропроницаемости.

Минеральная вата имеет высокое термическое сопротивление. Это значит, что она обладает свойством противостоять внешним изменениям и поддерживать определенную температуру в помещении. Разная геометрия и направление волокон минеральной ваты имеют разную теплопроводность. Идеальными считаются хаотично направленные волокна.

Сравнение материалов по толщине

Минеральная вата обладает отличной шумоизоляцией. Пенопласт также препятствует проникновению звуковых волн, но у минваты эта способность намного выше.

Минвата обладает высокой прочностью и является антикоррозийным материалом. При соприкосновении с ватой металлических предметов гарантированно не возникнет процесс коррозии.

Минеральная вата — экологически чистый материал и не влияет на здоровье человека. Конечно, некоторые вещества вата выделяет, но они абсолютно не вредны для человека.

Монтаж минеральной ваты провести совсем несложно. Материал легко режется обычным ножом или ножовкой, легко принимает форму любой поверхности.

Минвата — долговечный и прочный материал, который прослужит не одну сотню лет при правильном монтаже. При производстве в минеральную вату добавляют базальтовый камень — этим и объясняются долгие эксплуатационные свойства.

Единственный недостаток минеральной ваты — это стоимость. Если сравнивать, что дешевле, минвата или пенопласт, то, конечно же, выиграет пенопласт.

Другие технологии утепления стен

Компании производители строительных и отделочных материалов предлагают инновационные способы облицовки поверхностей. Штукатурка с утеплителем уступает по своим показателям классической технологии, но может быть использована в более теплых широтах. Наибольшее распространение получил вид отделочного материала, в котором в качестве наполнителя используется вермикулит вспененный.

Утеплительная штукатурка с гранулированным пенополистиролом пригодна для наружных и внутренних работ. Основными частями таких смесей помимо теплоизолятора данного состава являются связующие компоненты: гипс, цемент или известь и наполнители из просеянного и промытого песка или иных минералов.

Пенополистирол — утеплитель под штукатурку фасада

Фасадный утеплитель из пенополистирола имеет невысокий удельный вес, но при этом является высокопрочным, поскольку состоит из большого количества сомкнутых и наполненных воздухом ячеек, каждая из которых принимает на себя частичную нагрузку.

Пенополистирольный утеплитель для фасада:

отличается легкостью и удобством в применении;
имеет более высокий уровень влагостойкости;
характеризуется простым монтажом;
обеспечивает прекрасную адгезию со штукатуркой.

Обычный пенопласт лишь в незначительной степени считается паропроницаемым, поэтому его не используют для деревянного дома (в данном случае предпочтительна минеральная вата). Также он может крошиться в процессе монтажа, а вот экструдированный пенополистирол является более плотным, не образует вмятин в случае ударов по штукатурке. Технологический процесс соединения гранул в целостный материал обеспечивает структурную прочность и надежность экструдированного утеплителя. Но при утеплении стен его используют реже в силу более высокой цены.

Методы наружной теплоизоляции

На данный момент существует две технологии монтажа наружного утеплителя: скрепленная теплоизоляция и навесная вентилируемая. Наиболее распространенным является первый метод. Это связано в первую очередь с тем, что технология монтажа навесной теплоизоляции более сложная, дорогая и требует участия очень хороших специалистов. Процесс монтажа утеплителя скрепленного типа намного легче, хотя имеет сезонные ограничения: подобные работы следует проводить при температурном режиме не ниже +5 0 C.

Теплоизоляционная система скрепленного типа состоит из нескольких слоев:

плитный утеплитель для наружных стен;
армирующий слой, представляющий собой сетку, которая характеризуется стойкостью к щелочным влияниям и имеет покрытие из минерального клея;
штукатурный и грунтовочный слой, выполняющий функцию защиты и декорирования.

Компания «ТДВ СПБ» предлагает доступные цены на утеплитель для фасада под штукатурку, сайдинг и другие виды отделки. Мы предлагаем продукцию разных ценовых категорий и можем выполнять заказы любых объемов. Теплоизоляция поставляется со склада и под заказ. Менеджеры нашей компании помогут подобрать оптимальный вариант утеплителя для задач различной сложности.

Технология монтажа

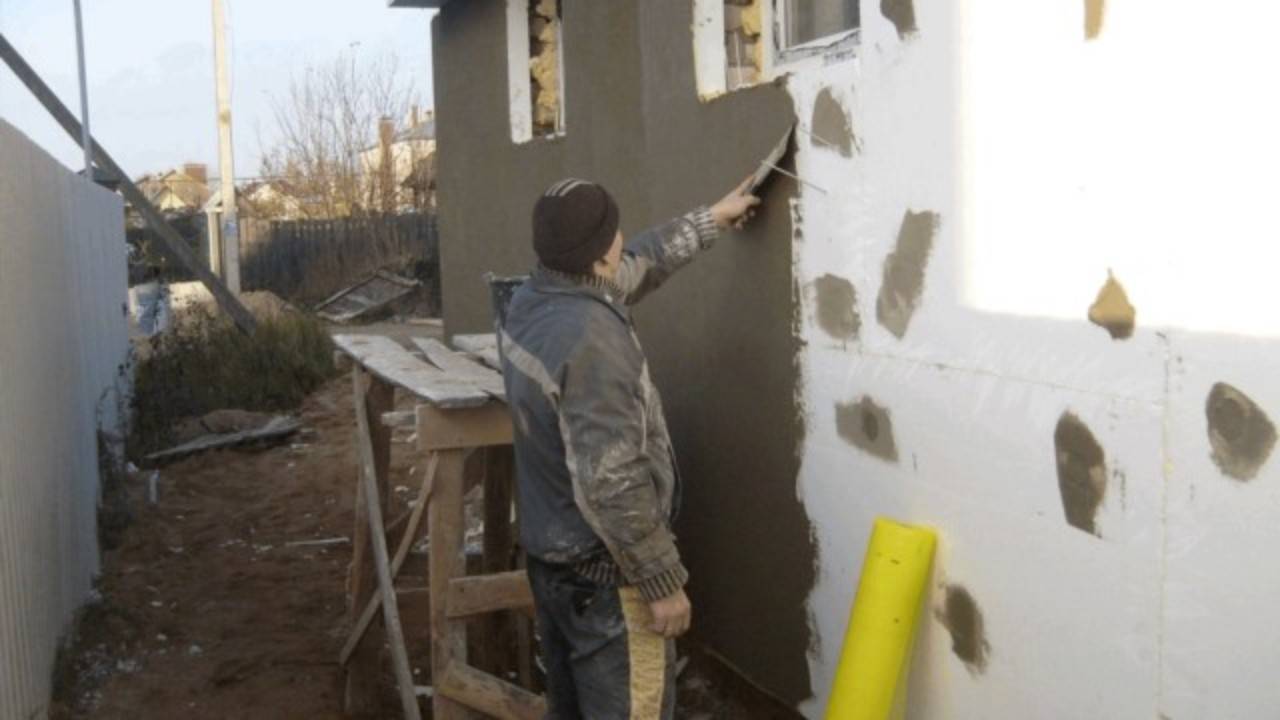

Рисунок 5. Нанесение штукатурки на утеплитель.

При выполнении работ по нанесению штукатурки фасадной на утеплитель важно соблюдать последовательность работ:

В первую очередь необходимо очистить и прогрунтовать основание.
Следующий этап – монтаж утеплителя. Технология зависит от выбранного вами материала. Если вы выбрали плиты утепления, они могут приклеиваться к фасаду, крепиться при помощи дюбелей или сочетать оба способа.
Затем проводится армирование плит при помощи сетки из стекловолокна. Она приклеивается к плитам утепления на специальный клей, который наносится с обеих сторон сетки.
После застывания клея поверхность снова грунтуется.
Проводится нанесение штукатурки.
При необходимости полностью застывший состав окрашивают.

Инструменты и материалы

Все необходимые материалы, а также инструменты для работы следует приготовить до того, как приступать к утеплению и оштукатуриванию. В зависимости от типа утеплителя и штукатурки для проведения работ могут понадобиться:

Грунтовка.
Плиты утепления.
Клей.
Штукатурка в готовом виде или смеси для ее приготовления.
Армирующая сетка.
Емкость для раствора.
Шпатели.
Терки.
Мастерки.
Наждачная бумага.
Уровень.
Дрель.
