Терморегулятор на батарею отопления: виды, преимущества, монтаж

Зачем нужен терморегулятор?

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Принцип работы

На рынке теплового оборудования продается большое количество различных моделей терморегуляторов для батарей отопления. Однако, их можно определить в три большие группы:

механические;
электронные;
полуэлектронные.

Все они работают под управлением встроенных или выносных датчиков сильфонного типа, которые контролируют температуру циркулирующего теплоносителя или воздуха в помещении. Поэтому, конструктивно, любой термостат — это обычный вентиль, в котором положением конуса управляет расширяющаяся жидкость или газ из сильфона.

По конфигурации регулирующего клапана, термостаты могут быть прямыми, угловыми и трехходовыми. Выбираются в зависимости от типа системы отопления и способа подключения отопительного прибора к системе отопления.

Прямой и угловой клапана.

Механические устройства

Конструкция механических регуляторов состоит сильфона, термоклапана, механического привода и регулирующей ручки. При повороте рычага, жидкость или газ из сильфона сжимается или расширяется, влияя на положение штока и определяя степень открытия прохода для протока теплоносителя.

Простое устройство определяет невысокую стоимость и надежность в работе. Регулировка температуры осуществляется путем поворота градуированной рукояти. При этом настройка происходит при выборе режима постепенного опытного приближения. Настроить сразу точную температуру в градусах очень затруднительно.

Электронные термостаты

Работой этих регуляторов тепла управляет микропроцессор, задающий степень нагрева батареи в зависимости от температуры воздуха в помещении или теплоносителя в системе. Данные о температуре поступают с выносного или встроенного температурного датчика. Самые сложные приборы способны комплексно управлять работой всей системы отопления, включая котлы и насосы.

Электронные регуляторы температуры предусматривают возможность настройки с точностью до 1°C. Для управления используется кнопочная панель с информационным дисплеем. Механическая часть таких термостатов так же имеет рабочий подвижный шток, ограничивающий поток теплоносителя, и цилиндрический гофрированный сильфон. Расширение цилиндра при нагреве приводит шток в движение и, соответственно, сокращению количества поступающей нагретой воды в батарею.

Терморегуляторы полуэлектронного типа

Устройство этих термостатов такое же, как и у механических, но принцип работы заключается в том, что они приводятся в действие от выносного газового или жидкостного сильфона. Он следит за температурой в помещении, а не за нагревом теплоносителя, и соединен с регулятором длинной трубкой.

Главный недостаток прибора заключается в увеличенных габаритных размерах и необходимости выделения специального места для установки датчика. В то же время, такие устройства могут быть единственно возможным техническим решением при установке на тонкие радиаторы, расположенные близко к стене или подоконнику.

Выбор терморегулятора

Решая модернизировать систему отопления или планируя только монтаж такой системы, следует обратить внимание на:

точность регулировки термостата;
внешний вид прибора,
особенности установки и управления.

Для индивидуальной системы отопления отдельного здания – коттеджа, частного дома, или небольшого малоквартирного здания рекомендуются к установке механические системы во всех помещениях, имеющих по данному прибору отопления, такое решение позволит существенно поднять уровень комфорта и значительно снизить срок окупаемости за счет снижения расходов на энергоносители.

В многоквартирных зданиях установка регулирующей аппаратуры уместна в спальнях, общих комнатах, там, где необходимо поддерживать заданный температурный режим.

Для помещений, в которых установлены несколько радиаторов оптимальным будет установка электронной системы, позволяющей регулировать прогрев воздуха одновременно на нескольких радиаторах.

Для помещений с жесткими требованиями по температурному режиму – лечебных учреждениях, детских комнатах, где нужна четкая регулировка следует устанавливать аппаратуру с точной регулировкой. Современные приборы позволяют отрегулировать температуру в диапазоне от 6 до 26 градусов, с точностью в 1 градус. Такая регулировка позволяет выбрать оптимальный режим обогрева помещения.

Рассматривая установку термостатов на уже имеющуюся систему отопления нужно учитывать факт того что в маленьких помещениях даже небольшие размеры приборов, будут требовать дополнительного объема, а их неправильная установка может повлечь неправильную работу.

При этом горизонтальные термостаты позволяют установить более точную регулировку теплоносителя – головка, с рабочим органом, установленная горизонтально с газонаполненным чувствительным элементом, в котором охлажденный газ концентрируется в противоположной от батареи части органа, позволяет более точно и быстрее проводить открытие клапана подачи теплоносителя.

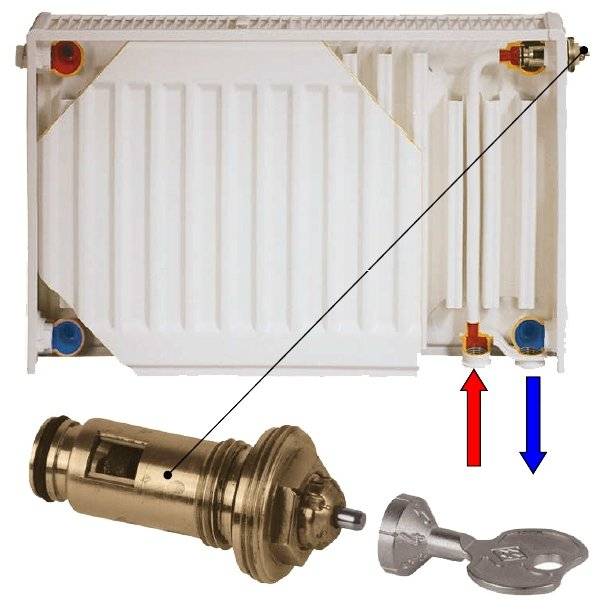

Новые типы радиаторов изначально рассчитаны под установку на них терморегуляторов, оборудование, выпущенное по старой технологии – чугунные батареи, трубно-пластинчатые радиаторы советского времени требуют значительной доработки – от установки специальных переходников, до полной замены регистра.

При покупке оборудования обращать внимание придется буквально на все мелочи, от осмотра корпуса, до совместимости всех комплектующих, применения рекомендованных производителем уплотнительных прокладок и монтажных лент, поэтому приобретение всех элементов рекомендуется производить в фирменных торговых точках. Современные интеллектуальные системы позволяют программировать работу терморегулятора в зависимости от выбранной на программаторе программы, при этом запускать изменение температуры в зависимости не только от времени суток, оттого как прогрет воздух в комнате

Такие системы стоят на несколько порядков выше, но окупаемость их намного быстрее

Современные интеллектуальные системы позволяют программировать работу терморегулятора в зависимости от выбранной на программаторе программы, при этом запускать изменение температуры в зависимости не только от времени суток, оттого как прогрет воздух в комнате. Такие системы стоят на несколько порядков выше, но окупаемость их намного быстрее.

Разновидности устройств

На сегодняшний день существует несколько видов термостатических клапанов. Среди них наиболее популярными являются:

Механические. В них нужно вручную настраивать подачу теплоносителя.
Полуэлектронные. Управляются специальной термоголовкой с сильфонным устройством.
Электронные. Управление осуществляется при помощи выносного термодатчика.

Механические терморегуляторы

Основные преимущества механических конструкций — низкая цена, слаженное и четкое функционирование, простота использования. Во время их работы можно не пользоваться вспомогательными энергетическими источниками. Благодаря их модификации можно вручную регулировать объем теплоносителя, поступающего в радиатор, контролируя его теплоотдачу. В подобных приборах можно точно выставить степень нагрева.

Главный недостаток механического оборудования состоит в отсутствии разметки для регулирования, поэтому его настройка осуществляется преимущественно опытным путем. Изделие состоит из:

сильфона, заполненного жидкой или газообразной смесью;
регулятора;
привода.

Электронные термодатчики

Электронные устройства являются более сложными, ведь в их основе находится программируемый микропроцессор. Благодаря ему появляется возможность устанавливать необходимый температурный режим в помещении. Для этого нужно нажать несколько кнопок. Существуют многофункциональные модели, с помощью которых можно управлять смесителем, котлом или насосом.

Принцип действия и конструкция электронных агрегатов почти не отличаются от механических изделий. Внутри такого оборудования находится вещество, реагирующее на температурные скачки. При повышении показателей температуры оно расширяется и образуется давление, под действием которого начинает двигаться шток, автоматически закрывая клапан. При снижении температуры происходит сжатие вещества, приводящее к открытию клапана.

Сильфон имеет высокую прочность и большой ресурс работы. Вещество может выдержать многократное сжатие на протяжении всего эксплуатационного периода, составляющего несколько десятилетий. Существуют следующие виды электронных конструкций:

Закрытые клапаны для отопительных батарей не могут автоматически определить значение температуры, поэтому их настройка осуществляется в ручном режиме. Можно настроить температурные значения, а также их допустимые колебания.
Открытые изделия, которые можно программировать. Так, при снижении температуры меняется режим работы. Кроме того, есть возможность регулировки таймера и настройки срабатывания определенных режимов. В большинстве случаев подобные конструкции востребованы в промышленных масштабах.

Работа электронных изделий осуществляется при помощи батареек или аккумулятора, продающегося в комплекте с зарядным устройством. Идеальным вариантом для использования в быту являются полуэлектронные клапаны. Они оснащены цифровым дисплеем, на котором отображается температура воздуха в комнате.

Газовые и жидкостные клапаны

При эксплуатации регулятора в качестве терморегулировочного элемента можно использовать газообразные или жидкие вещества. Из-за этого все приборы делят на жидкостные и газовые.

Последние отличаются большим эксплуатационным сроком (не менее 20 лет). Это обусловлено тем, что газообразные вещества способствуют более четкой и плавной регулировке температурных показателей в помещении. Изделия оснащены датчиком, определяющим температуру. Газовый сильфон быстрее реагирует на температурные скачки в комнате.

Жидкостные устройства точнее передают внутреннее давление на движущие механизмы. При выборе изделия большинство потребителей ориентируется на эксплуатационный срок и качество изделия. Конструкции бывают нескольких типов:

дистанционные;
имеющие встроенный датчик.

Последние зачастую устанавливают горизонтально. Это обусловлено тем, что им необходима циркуляция воздушных потоков вокруг себя. Дистанционные агрегаты целесообразно применять в следующих ситуациях:

при вертикально расположенном термостате;
когда отопительное оборудование располагается на расстоянии менее 10 и более 22 см от подоконника;
радиатор закрывают плотные шторы;
глубина батареи составляет более 16 см;
радиатор размещается в нише.

В подобных ситуациях встроенный терморегулятор будет некорректно функционировать, поэтому чаще всего используют дистанционный. Чаще всего датчики размещают под прямым углом по отношению к корпусу. При параллельной установке их значения будут сбиваться под воздействием исходящего от батареи тепла.

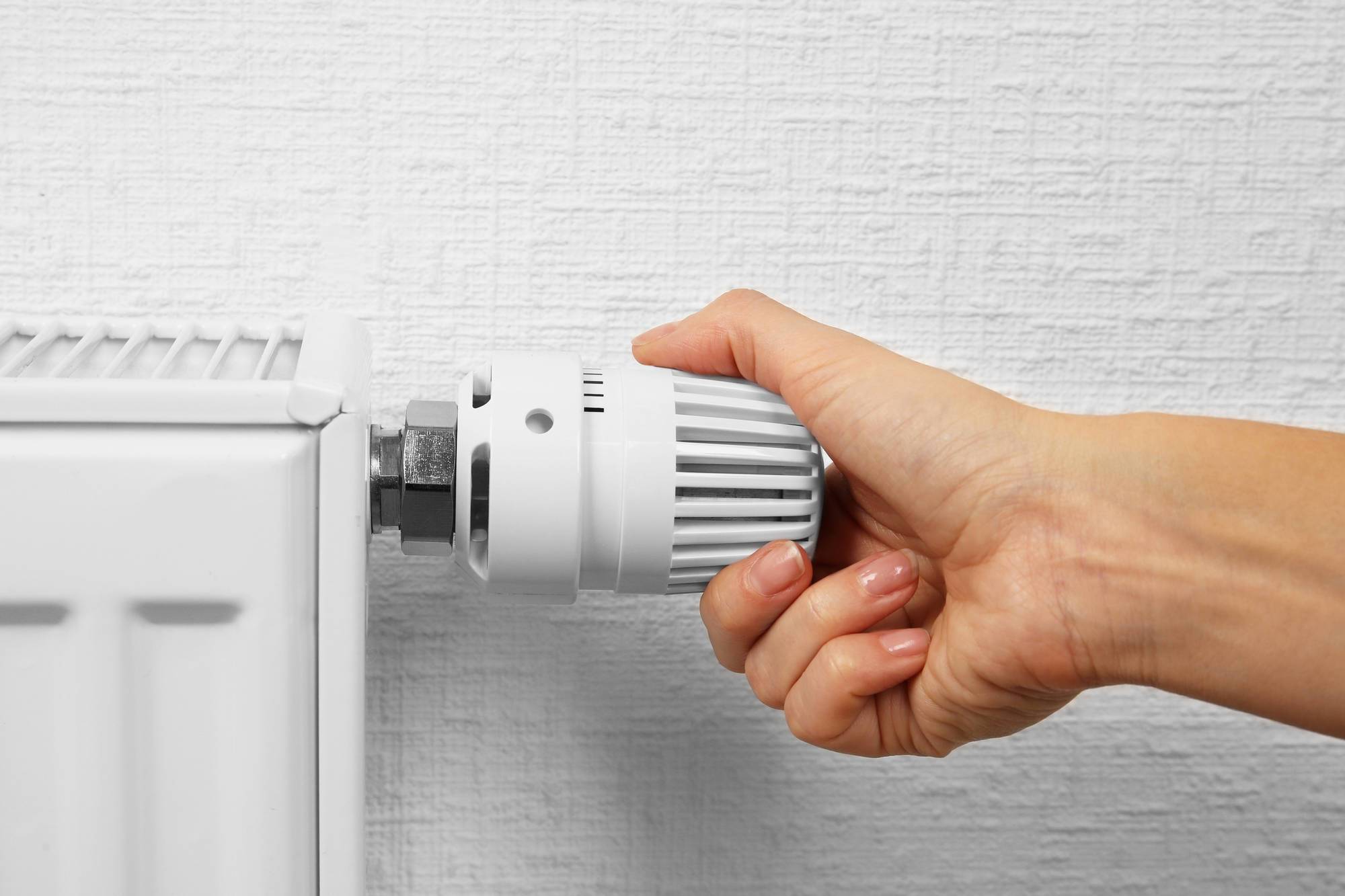

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Регулирование температурного режима работы отопления – задача важная как с точки зрения обеспечения комфортной температуры в помещении, так и в плане экономии топлива. Излишний перегрев воздуха влечет повышенный расход топлива, некомфортные ощущения у обитателей жилища. Существует несколько способов и ступеней корректировки работы комплекса отопления. Наиболее эффективным считается термостатическое регулирование температуры отопительных приборов. Оно реализуется с помощью терморегулирующих устройств. Как установить терморегулятор на батарею отопления – на этот вопрос ответит материал данной статьи.

Достоинства современных терморегуляторов

Модели терморегуляторов, которые выпускаются в настоящее время, не только удобны в использовании, но и имеют эстетичный внешний вид подходящий к интерьеру практически любого помещения.

Стоит отметить, что монтаж данных приборов несложен не только в новых отопительных системах, но и в действующих. Кроме этого, по оценке специалистов, они имеют достаточно большой эксплуатационный срок, на протяжении которого практически не требуется профилактическое и техническое обслуживание. После установки терморегуляторов отпадает необходимость в регулировании температурного режима, путем открытия окон или дверей.

Терморегулятор для батареи отопления

Температурный диапазон для нормальной работы данного прибора составляет 5–27 °C, вы можете сами подобрать необходимый температурный режим и он будет поддерживаться в помещении с точность до 1 °C. Кроме этого термостат установленный на радиаторе позволяет предупредить излишнее нагревание воздуха в помещении прямыми солнечными лучами, электробытовыми приборами или скоплением большого количества людей.

Терморегуляторы способны не только создать тепловой комфорт в помещении, но и обеспечить равномерное распределение теплоносителя по всей системе отопления. В том случае если прибор установлен на котле, абсолютно все радиаторы будут иметь одинаковую температуру даже те, которые находятся на максимально удаленном от него расстоянии.

Стоит отметить, что при установке терморегулятор лучше всего начать с тех помещений, в которых наблюдаются резкие температурные колебания, например, кухня, комнаты, находящиеся на солнечной стороне, или гостиная, в которой может собраться одновременно большое количество людей.

Довольно часто терморегуляторы используются в автономных системах отопления, поскольку при их установке затраты топлива сокращаются на 25%. Это, в свою очередь, уменьшает количество вредных отходов, полученных в результате его сгорания, и снижает стоимость отопления.

Достоинства применения в системе отопления терморегуляторов довольно значительны, особую эффективность их использования можно отметить в частных домах и коттеджах, ведь в этом случае установка данных приборов окупается за счет экономии топлива буквально за год.

Установку терморегуляторов в частных домах следует начинать с верхних этажей, поскольку обычно имеется существенная разница между температурой на нижних этажах и температурой верхних помещений.

Высокую экономическую эффективность могут обеспечить панельные радиаторы, имеющие значительную скорость реакции на открытие и закрытие клапанов термостата.

При выборе терморегулятора стоит обратить внимание на наличие сертификата качества и соответствия, у качественных приборов всегда имеются такие документы. Эксплуатационный срок службы таких изделий достигает 20 лет

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

Система запитана от мощного котла.
Каждая батарея обустроена трехходовым краном.
Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Выбор терморегулятора

Термостатические регуляторы для батарей отопления различаются конструкцией термочувствительного элемента и способом подачи сигнала на управляющую часть.

Сегодня на рынке сантехнического оборудования можно увидеть термостаты двух типов. Они управляются датчиками, которые реагируют на температуру:

теплоносителя;
воздуха внутри помещения.

Приборы первого типа относятся к категории морально устаревшего оборудования, поэтому сегодня применяются только в качестве бюджетного решения проблемы. Современные термостаты, реагирующие на температуру воздуха, имеют выносной датчик, который устанавливают на расстоянии от радиатора. Это позволяет исключить влияние прибора на точность регулировки.

Термостаты с электронным управлением обеспечивают точность регулировки до десятых долей градуса

В зависимости от внутреннего устройства терморегуляторы делятся на:

приборы прямого действия. В конструкцию простейшего термостата входит запорное устройство и сильфон, наполненный твёрдым, жидким или газообразным веществом. Вследствие температурного расширения рабочее тело толкает шток клапана, таким образом перекрывая поток теплоносителя;
устройства с электрическим управлением. В таких терморегуляторах сигнал исполнительному механизму подаётся от выносного датчика, установленного в помещении.

Основную работу по изменению потока теплоносителя выполняет клапан термостата, выбор которого зависит от типа отопительной системы и размера присоединительного патрубка.

Терморегулятор с клапаном повышенной пропускной способности типа RTD-G для однотрубных отопительных систем

Для однотрубных отопительных систем следует выбирать клапаны RTD-G. Такие же приборы рекомендуется устанавливать в случае естественной циркуляции теплоносителя.

В схемах, предусматривающих применение циркуляционных насосов, а также в двухтрубных отопительных системах специалисты рекомендуют устанавливать термостаты с клапанами, маркированными как RTD-N. Запорный механизм этого прибора позволяет к горячему теплоносителя подмешивать охлаждённую жидкость из обратной магистрали. Это способствует уменьшению дискретности регулировки и повышению эффективности работы прибора.

Термостат с клапаном типа RTD-N, предназначенный для двухтрубных систем отопления

Производители терморегуляторов. Как выбрать изделие

Если вы решили купить терморегулятор, то найти его можно практически в любом магазине, который специализируется на продаже сантехнического и отопительного оборудования. Цены на стандартные механические термостаты для радиаторов достаточно демократичны. Электронный термостат для отопления обойдется Вам значительно дороже.

Производителей, представляющих на российский рынок терморегуляторы, несколько. Из них 2 завоевали большего доверия покупателей.

Самой популярной является датская компания Данфос (Danfoss), выпускающая и жидкостные, и газонаполненные устройства. Цена на первые составляет около 800 рублей. Газонаполненные стоят несколько дороже – около 1000 рублей.
Немецкая фирма Oventrop выпускает жидкостные регуляторы, цена на которые составляет от 650 рублей и выше. Модели с выносным датчиком стоят гораздо дороже – порядка 1500-2000 рублей.

При выборе прибора необходимо обратить внимание на тот факт, для какой сети он подходит. Так, у компании Danfoss продукция с маркировкой RTD-G подходит для однотрубных сетей и двухтрубной отопительной системы без циркуляционного насоса

RTD-Nприменим для двухтрубных сетей многоэтажек и коттеджей, если в системе есть принудительная циркуляция

Так, у компании Danfoss продукция с маркировкой RTD-G подходит для однотрубных сетей и двухтрубной отопительной системы без циркуляционного насоса. RTD-Nприменим для двухтрубных сетей многоэтажек и коттеджей, если в системе есть принудительная циркуляция.

Перед покупкой нужно удостовериться в наличии сертификации и гарантийного срока не менее 3 лет.

Тщательно выбранный и правильно установленный термостат на радиаторе позволит улучшить микроклимат помещений, а также сэкономить деньги, особенно если речь идет о коттедже.

В следующем видео посмотрите обзор термостатов Danfoss:

Монтаж

Монтаж терморегулятора в систему отопления дома

Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.

Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами. Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.

Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.

На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.

Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.

Данная процедура должна выполняться с соблюдением таких правил:

прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
на термодатчик не должны падать прямые солнечные лучи;
электронный датчик не должны загораживать предметы мебели.

Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.

Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.

Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры. Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.

Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.

В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.

Термоголовка — EC

Преимущества терморегуляторов с дистанционным управлением:

 имеют компактные размеры, благодаря чему их можно установить фактически в любом месте в доме, квартире или коммерческом помещении;

 не требуют прокладки проводов при подключении, соответственно, они не нарушают красоты и аккуратности существующего интерьера;

 подключение беспроводной термоголовки возможно выполнить самостоятельно всего за несколько минут.

Принцип работы беспроводного электронного терморегулятора для радиатора отопления:

Радиаторная термоголовка устанавливается на термостатический вентиль и в зависимости от запрограммированных настроек регулирует поступление теплоносителя в радиатор отопления, тем самым управляя температурой в помещении. Настройка необходимых параметров работы беспроводной электронной термостатической головки занимает не более нескольких минут.

Современные беспроводные терморегуляторы для радиаторов отопления могут быть укомплектованы: GSM-модулем, Интернет-модулем, Wi-Fi-модулем. Эти устройства являются более функциональными и удобными. При их применении пользователь может управлять параметрами работы оборудования со своего смартфона, ПК или ноутбука, имеющего доступ к сети Интернет. Соответственно, можно регулировать режим функционирования фактически из любой точки мира. Для дистанционного управления терморегулятора необходимо только установить на гаджет специальное приложение и иметь доступ в интернет.

Основные преимущества беспроводных термоголовок для радиаторов отопления:

 энергонезависимость — как правило, оборудование питается от батареек;

 настройки не сбиваются даже при отключении или сбое в центральной электросети;

 программирование — есть возможность установки температуры на каждый день недели, возможность индивидуального программирования, а также различные заводские варианты настроек;

 отсутствует необходимость регулировки температуры на приборе отопления, можно задать нужный режим работы непосредственно на дисплее терморегулятора или с мобильного устройства;

Все эти факты позволяют экономить на материалах и монтаже. Использование электронных радиаторных терморегуляторов продлевает срок службы отопительного оборудования, а также приводит к экономии затрат на энергоресурсах.

Функции программирования позволяют Вам настроить беспроводной радиаторный термостат для отопления с необходимыми параметрами на нужный временной промежуток и наслаждаться комфортным микроклиматом в помещении.
