Подбор комплектующих для установки светильников в гипсокартонный потолок
Монтаж точечных светильников в гипсокартон требует наличия необходимых материалов. Основной набор включает:
- электрический кабель, сечением 1.5 мм2 (длина выбирается в зависимости от схемы разводки токоведущих жил);
- клемммные колодки (используются для соединения кусков кабеля);
- медные гильзы (для опрессовки скруток, в случае их необходимости);
- понижающий трансформатор (для осуществления подключения светильников, оборудованных галогенными лампами);
- драйвер тока (для светодиодных источников света).
Здесь нужно уточнить, что трансформатор напряжения должен соответствовать требуемой мощности, обычно его параметры превышают суммарную мощность подключаемых ламп на 20%.
Драйвер тока необходим для работы светодиодов. Если выбирается последовательное подключение, то драйвер должен обладать запасом по силе тока для корректной работы светодиодов. Недостаток последовательного подключения в том, что при выходе из строя одного светодиода прерывается электрическая цепь и прекращается работа остальных источников света.
Параллельное подключение более предпочтительно, но требует отдельного драйвера на каждый светодиод. Многие производители комплектуют точечные светодиодные светильники своим драйвером, что дает возможность беспрепятственного параллельного подключения.
Подбираем светильник для гипсокартонного потолка
Существуют поворотные и неповоротные типы таких светильников. Неповоротные – имеют более упрощенную конструкцию. Свет от лампы в них светит только в одном направлении. В поворотных же лампу можно двигать в любую сторону. Это позволяет создать комфортное направленное освещение. На процесс монтажа тип светильника не влияет, потому это вопрос личного выбора.
Кроме точечных потолочных светильников для гипсокартона, светодиодное освещение может быть выполнено в виде подвесных люстр, накладных светильников, светодиодных лент и т.д.
Чтобы правильно подобрать лампу, обратите внимание на такой показатель как IP. Рядом с ним пишутся две цифры, первая означает степень пылезащиты, вторая – степень влагозащиты
Исходя из того в какую комнату вам нужно освещение — подбирается и лампочка. Например для второго обозначения 0 – означает отсутствие защиты, 1-защита от вертикальных капель, 5-от струй, 7-от короткого погружения и т.д.
Подбор кабеля для проводки
Как выбрать сечение кабеля? С этой задачей справится даже новичок. Необходимая мощность провода вычисляется по следующей формуле:
Pобщ = (P1 + P2 + P3 … + Pn) * 0,8 где
- P1 … Pn – мощность каждого прибора в кВт;
- 0,8 – поправочный коэффициент.
Полученную мощность провода ищем в таблице:
| Медный провод | ||||
| Сечение жилы, кв. мм | Напряжение, 220В | Напряжение 380В | ||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
| Алюминиевый провод | ||||
| Сечение жилы, кв. мм | Напряжение, 220В | Напряжение 380В | ||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Находим наиболее близкое значение и выбираем соответственно сечение провода. Как правило, хватает 1,5 мм медной жилы. Лучше использовать провода марок ВВГнг 3х1,5, ПВС, РКГМ.
Виды осветительных приборов для гипсокартонных потолков
Разнообразные точечные светильники отличаются формой и способом монтажа
Поскольку гипсокартонные потолки весьма популярны, с каждым годом увеличивается и разнообразие светильников, причем меняется не только их дизайн, но и источник света. Изначально в светильниках устанавливались только лампы накаливания, затем стали использовать люминесцентные, а сейчас появились светодиодные.
Изменения коснулись формы и вида, но разнообразие настолько большое, что нет смысла описывать все светильники. А если учесть, что дизайнеры постоянно предлагают что-то новенькое, то становится очевидной бессмысленность подобной затеи. Для того чтобы ознакомиться с каталогом, достаточно зайти на продающий сайт или же посетить специализированный магазин и посмотреть на витрину.
Что касается способа монтажа, то точечные светильники разделяются на:
- врезные;
- накладные;
- подвесные.
Как видим, выбрать есть из чего. Теперь рассмотрим, как выполняется установка того или иного типа светильников.
Что нужно учесть при монтаже

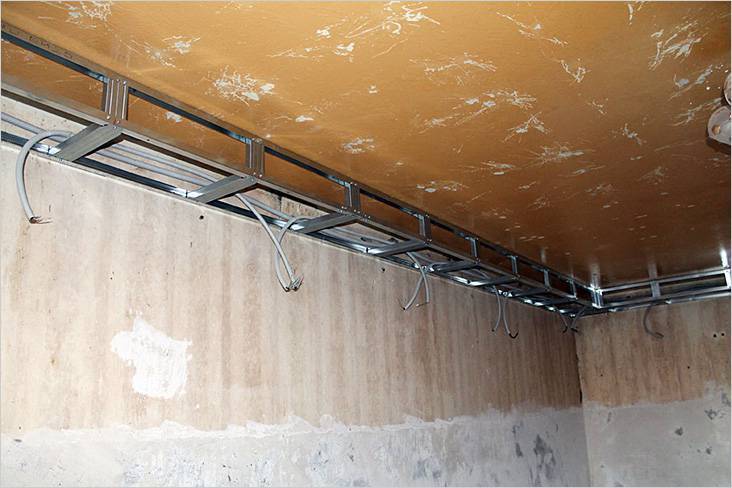

Монтаж проводки в гипсокартонном коробе осуществляется до установки гипсокартона
Выбирая точечные светильники, важно настроиться на определенный порядок монтажа
- Первым делом собирается каркас из профиля.
- Теперь необходимо распланировать количество светильников и их расположение на потолке таким образом, чтобы врезной светильник не был расположен в том же месте, где находится профиль. Для накладных и подвесных светильников такая точность не нужна.
- К местам установки светильников нужно подвести проводку с таким расчетом, чтобы потом провод можно было вытянуть из отверстия настолько, чтобы было удобно подключать светильники.
- Чтобы потом не пришлось угадывать, в каком месте необходимо установить светильник, рекомендуется сделать карту, на которой будет отображено расположение светильников с указанием расстояний от стен.
- После монтажа гипсокартона в нем необходимо сделать отверстия для провода (если светильник подвесной или накладной) или врезного светильника.
- Выполняется финишная отделка потолка.
Только после выполнения всего перечня работ устанавливаются светильники.
Врезные светильники
Встраиваемые (врезные) точечные светильники встречаются чаще всего, и многие люди думают, что они только такими и бывают, но это не так.
Монтаж врезных точечных светильников в подготовленное на потолке отверстие
Поскольку врезные светильники бывают разных размеров, то в каждом случае подбирается коронка по дереву соответствующего диаметра. Далее порядок действия такой:
- К осветительному прибору подсоединяется питающий провод.
- Пружинные фиксаторы поднимаются в вертикальное положение, и светильник устанавливается на свое место.
- К лампочке подсоединяется патрон.
- Галогенная лампа устанавливается в патрон и фиксируется стопорным кольцом.
В зависимости от типа светильника способ подключения патрона и порядок установки лампы может быть иным.
Видео: установка и подключение точечного врезного светильника
Перед приобретением врезных светильников необходимо измерить наименьшее расстояние между подвесным и основным потолком. Если этого не сделать, то высота осветительного прибора может стать существенным препятствием для его установки в таком месте.
Накладные осветительные приборы
Накладные светильники всегда заметны на потолке
Для монтажа накладного точечного светильника не нужно делать большое отверстие в потолке – достаточно такого, чтобы через него можно было вытащить провод.
Устройство накладного светильника и способ монтажа
- После того как провод будет вытянут, нужно приложить к потолку крепежную площадку и отметить места крепления.
- Затем площадка убирается, и в отмеченные точки вкручиваются пластмассовые анкера (или устанавливается дюбель-бабочка).
- Саморезами фиксируется на потолке крепежная площадка, а уже к ней винтами крепится светильник.
Видео: накладные светильники для потолка
Потолочный накладной светильник состоит из нескольких светильников
Бывают накладные точечные светильники, изготовленные в виде люстры. Способ крепления идентичен описанному выше.
Подвесные точечные светильники выполнены в виде люстры и используются в помещениях с высокими потолками. Крепятся точно так же, как и накладные, лишь с той разницей, что к гипсокартонному потолку крепится не сам светильник, а основа.
Характеристика точечных светильников
Светильники точечные можно назвать неотъемлемой частью современного помещения. С помощью правильного освещения можно не только сделать акцент на определенные элементы декора, но замаскировать недостатки интерьера. Поэтому необходимо понимать, как выбрать встраиваемый светильник для потолка. Правильное расположение приборов освещения повышает уровень комфорта, а падающий свет не оказывает негативного воздействия на глаза.
Точечные светильники могут использоваться в качестве дополнительной подсветки при освещении помещений большой площади, например, гостиной, спальни, детской комнаты и столовой. В помещениях небольшого размера, к которым можно отнести ванную комнату, туалет, коридор или гардеробную, точечные приборы чаще всего используются для основного освещения. В таких местах точечный прибор распределяет свет по всему потолку с одинаковым освещением всех частей комнаты.
Для подключения лампы любого типа существует электрическое оборудование. Для его расположения требуется определенное пространство. В случае с натяжными потолочными конструкциями проводка и другие необходимые элементы располагаются в пространстве между натяжным и базовым потолком. Поэтому его размер определяется типом светильника. Для галогенных и люминесцентных ламп ниша между основным и натяжным потолком должна быть не меньше 12 см, для светодиодных приборов освещения достаточно 6 см.
Перед тем как выбрать споты для натяжного потолка необходимо изучить особенности помещения. В проходных частях дома или квартиры можно устанавливать светильники с лампами любого типа, так как здесь низкий потолок не слишком бросается в глаза. В аналогичных помещениях большой площади точечные приборы чаще всего используются в качестве дополнительного освещения вместе с небольшими люстрами. При включенных только точечных светильниках в помещении создается спокойная уютная обстановка.
Для выделения разных уровней натяжного потолка и декорирования его выступающих частей вначале выбирают люстру для натяжной потолочной конструкции и к ней подбирают точечные приборы освещения.
При решении вопроса, какие лучше точечные светильники выбрать, важно знать, что они подразделяются на поворотные и неповоротные приборы. Первый вариант используется для освещения определенной зоны, свет может падать на письменный стол, или определенную зону кухни, или на участок стены для подчеркивания ее текстуры.
Точечные светильники могут быть стеклянными, гипсовыми, алюминиевыми, хрустальными или пластиковыми
В качестве украшения могут использоваться витражные стеклянные накладки, стразы, резные деревянные элементы или металлические ажурные детали. Если в интерьере помещения требуется установка скрытых или малозаметных приборов освещения, то можно воспользоваться светильником белого цвета, окруженным белым кольцом.
Точечные светильники могут быть стеклянными, гипсовыми, алюминиевыми, хрустальными или пластиковыми. В качестве украшения могут использоваться витражные стеклянные накладки, стразы, резные деревянные элементы или металлические ажурные детали. Если в интерьере помещения требуется установка скрытых или малозаметных приборов освещения, то можно воспользоваться светильником белого цвета, окруженным белым кольцом.
Многие владельцы квартир или частных домов задают вопрос, как выбрать точечные светильники для натяжных потолков, ведь они представлены на рынке в достаточно большом ассортименте, что позволяет дизайнерам использовать их для оформления помещения в любом стиле, от барокко до стиля хай-тек. Именно поэтому точечные светильники очень часто присутствуют в дизайне современных квартир и частных домов.
Чтобы помочь в решении вопроса, какие потолочные светильники выбрать для натяжных потолков, следует рассказать о хрустальных точечных светильниках. Эти приборы рассеивают свет и создают на поверхности потолка и стен красивые узоры. Светильники могут быть оформлены в любом стиле. Например, для стиля модерн подходят приборы освещения с правильной геометрической формой, это может быть квадрат или прямоугольник. Модели для классического стиля имеют свисающие стеклянные или хрустальные элементы. Стиль «флористика» может быть оформлен с помощью светильников в форме листьев, лепестков или бутона. Хрустальные точечные светильники со встроенными светодиодами выглядят особенно красиво.
Правила монтажа
При монтаже светильника нужно придерживаться правил:
- Соблюдение техники безопасности. В первую очередь следует проверить нет ли в проводах электротока.
- Подготовленное отверстие должно точно соответствовать размерам светильника.
- Для надежности соединения проводов используют обжимной пресс.
- В одной комнате должны быть одинаковые точечные приборы.
- Расстояние от стены до источника света должно быть не более 60 см, а расстояние между светильниками 25-30 см.
- Прибор устанавливают в 30-ти см от каркасных составляющих. Это правила пожарной безопасности и легкость монтажа.
Приняв правила во внимание, монтаж приборов не принесет затруднений
Требования к установке
Монтируя споты нужно учитывать материал натяжного потолка, материал из которого сделан каркас. Если есть возможность возгорания, тогда:
- для проводки используют жаропрочные кабели;
- все соединения должны быть заизолированы;
- учитывать мощность ламп.
Внешний слой провода изготовлен из стекловолокна, внутренняя изоляция – органическая резина.
Замеры и разметка
В зависимости от величины комнаты будет количество светильников.
Первое, необходимо знать высоту каркасной основы. Для галогенных приборов необходимо минимум 60 мм, лампа накаливания 120 мм.
Для равномерного расчета количества приборов на квадратные метры комнаты нужно соблюдать условия:
- Мощность каждого источника света не больше 35 Вт.
- Сектор светового пучка 300. Для равномерного освещения пучки не должны пересекать друг друга. Высота потолка 2.5 м – минимальное расстояние между приборами 1 м.
- Количество приборов определяет узор из них.
При разметке от стены до центра светильника должно быть 60 см.
Учитывая все указанные размеры, можно приступать к разметке.
Диаметр отверстия
Диаметр отверстия на потолке должен в точности совпадать с размером светильника. Сейчас есть от 60 до 85 мм диаметр светильника.
Отверстие делают дрелью с коронкой под дерево необходимого диаметра.
Необходимые материалы и инструменты
Для монтажа нужны инструменты и материалы:
- светильники;
- провода, выключатель;
- клеммы или гильзы;
- изолента;
- плоскогубцы;
- дрель с коронкой для дерева;
- метр, карандаш.
Имея под рукой необходимые инструменты и материалы можно приступать к монтажу.
Этапы установки
Установка и подключение может различаться. Это зависит от приоритетов хозяина. Есть возможность подключить все осветительные приборы к одноклавишному выключателю. А можно к двух, трехклавишному, тогда светильники загораются группами. Исходя из этого производят подключение.
Концы кабелей соединяют с 1 из патронов прибора и группируют в пучок. Второй вывод от каждого патрона соединяют перемычкой, кабель от соединений ведут к пучку. Таким же образом соединяют заземление.
Весь пучок кабелей ведут в гофре к распределительной коробке, подсоединяют к общей сети.
В пучке концы кабелей соединяют в один провод фазы, ноль, заземления. Итого получается 3 кабеля. Все провода различны по цвету – это облегчает поиск фазы, ноль, заземления.
Завершение монтажа
Завершением монтажа является вставка корпуса прибора в отверстие. Надо зажать усики, аккуратно вставить их в отверстие и отпустить. Они расправятся с тыльной стороны и будут держать светильник. Каждый светильник необходимо проверить на прочную установку. После этого вставить лампы и подать электроток.
Есть много видов точечных светильников. Они различны не только по внешнему виду, но и по встраиваемым лампам, по типу поворотности, для натяжных потолков применяют одни виды, а для ГКЛ-конструкций другие. При монтаже приборов следует учитывать общепринятые правила, расстояния от стен и между светильниками.
Осуществление монтажа и прокладки проводов
Для основного кабеля, применяемого для соединения светильников, используется медный трехжильный провод. Его мощность должна соответствовать мощности ламп. Оптимальным будет заключение провода в гофрированную трубу, позволяющую защитить его от воздействия вредных факторов окружающей среды, влаги.
Трансформатор и диммер в случае необходимости их использования устанавливаются в межпотолочном пространстве над плоскостью ГКЛ. Оптимальным будет разметку, закрепление и монтаж проводки осуществлять до установки навесного потолка. В этом случае провода закрепляются и соединяются на старом потолке, оставляя контакты для соединения с клеммами светильников.
Подготовительные работы для монтажа
Начиная выравнивать потолок гипсокартоном или создавать многоуровневую конструкцию потолка , обязательно следует продумать число требуемых светильников, их типаж и местонахождение. Электрические провода прокладываются под листами гипсокартона спрятанные в гофре. В гипсокартоне заранее вырезается отверстие под монтируемый светильник. Двухъярусный потолок имеет множество достоинств, но есть недостаток – при изменении положения светильника – прекращается доступ к проводке. Это будет сделать тяжело, плоть до демонтажа.
Пример монтажа светильников на двухъярусном потолке
Прежде чем покупать светильники, следует также определиться с видом освещения: комплекс, стандарт, точечное освещение. Если при выборе осветительного прибора возникают вопросы: что качественней или красивей, то это дело личное. Здесь надо исходить из целей (для чего он) и из интерьера квартиры (не слишком ярко, не слишком тускло, а также цветовая гамма).
Для замены такой лампы существуют энергосберегающие лампочки. Для светодиодного освещения потребуется ниша для осветительного прибора или двухуровневый потолок.
Скрытое освещение
Скрытую подсветку гипсокартонных потолков чаще всего используют в качестве дополнительного освещения в комбинации с более мощными осветительными приборами. Особенной популярностью пользуются удобные светодиодные ленты, которые могут быть монохромными и разноцветными. В первом случае речь идет о простейших приборах, в комплектацию которых входит элементарный блок питания. Для работы многоцветных светодиодных лент, наряду с блоком питания, потребуется также RGB-контроллер. Мощность скрытого освещения может быть разный – 12, 24 и 36 Вт: это необходимо учесть при поборе правильного блока питания.
Скрытая подсветка потолка из гипсокартона своими руками
Сделать гипсокартоновый потолок со скрытой подсветкой достаточно сложно. Перед тем, как осуществить монтаж, нужно произвести предварительную разметку. Помните, что скрытая подсветка предусматривает использование лампочек, которые не выделяют много тепла. Лучше всего применять светодиодные лампочки. В свою очередь галогенные лампочки не сочетаются со скрытой нишей.
Делать скрытую подсветку необходимо в такой последовательности последовательности:
- Для начала нужно нарисовать вдоль стены линию, на которую будет закреплен несущий профиль.
- Прикрепите UD-профили при помощи шурупов. Шаг между точками крепления должен составлять, по крайней мере, 45 сантиметров. Использовать деревянные чопики нельзя, так как такая конструкция будет непрочной.
- Зафиксируйте CD-профили при помощи саморезов.
- Проложите проводку.
- Обшейте конструкцию гипсокартоном.
- Швы зашпаклюйте. При желании наклейте на места стыков бумажную ленту.
- Прикрепите светильники. На этом монтаж окончен.
Специфика монтажа
Монтаж точечных светильников в гипсокартонные и другие конструкции практически одинаков за исключением небольших деталей. В натяжных конструкциях места для крепления сделаны заранее. В гипсокартонных и подвесных потолках их приходится размечать и сверлить самостоятельно, поэтому процесс инсталляции удобнее описать на примере установки светильников в гипсокартонные панели.
Подготовка софитов
Подготовка врезных, потолочных, светодиодных светильников для гипсокартонных подвесных и натяжных конструкций заключается в двух простых, но важных действиях:
- Проверка целостности зажимных пружин внутреннего крепления.
- Подключение цоколей светильников к контактным колодкам для последующей их коммутации с цепями питания. Сечение проводников питания больше сечения проводников цоколей, поэтому для надёжности соединение должно производиться через специальные колодки. Это позволит избежать возможного нагрева в точках коммутации.
Прокладка кабеля питания
Прокладку проводов для питания светильников лучше проводить до установки потолочных плит. Это позволит точно уложить и качественно закрепить на черновом несущем потолке кабель при помощи пластмассовых дюбелей и хомутов или специализированных клипс для крепления проводки. Кабель питания в обязательном порядке должен быть многожильным и сечением от 1,5 до 2 мм.
Если светильники используют питание 220 В, то электрический провод укладывается в гофрированном шланге, который является огнеупорным, при коротком замыкании или другой аварии предотвратит возгорание. Если питание ламп светильников 12 В, использование гофрированного шланга необязательно.
При разработке схемы коммутации точечных осветительных приборов нужно обязательно учесть необходимость параллельного подключения устройств. Это позволит независимо работать каждой световой точке.
В местах установки световых приборов необходимо оставлять технический запас провода 30—35 см, что даст возможность без сложностей осуществлять коммутацию приборов, а также впоследствии легко извлекать их из несущих панелей для профилактики или замены ламп.
Укладка проводки в собранных потолочных конструкциях производится путём протяжки кабеля в пространстве между черновым потолком и гипсокартонными плитами. Это легко делается при помощи куска жёсткого медного или алюминиевого провода, используемого в качестве протяжки. Провод аккуратно прокладывается между заранее просверленными отверстиями для монтажа корпусов светильников и выводится к выключателям или понижающим трансформаторам (при рабочем питании ламп 12 В).
Выключатели в обязательном порядке устанавливаются на размыкание фазы, что нужно учесть при разработке схемы.
Сверление отверстий
Сверление отверстий для встроенных светодиодных светильников в гипсокартонных плитах производят при помощи коронки по дереву необходимого диаметра. Какой установочный диаметр той или иной модели светильника, можно узнать в техническом паспорте, который прилагается к каждому прибору.
Отверстия должны быть точно размечены в соответствии с дизайнерским проектом и установочными размерами светильников.
Сверление производят на минимальных оборотах дрели, чтобы получить отверстие без сколов и повреждений отделочного покрытия потолка.
Завершение монтажа софитов
Последним этапом монтажа является подключение самих приборов и их крепления в потолочных отверстиях. Для этого контакты проводки коммутируют с ранее установленной колодкой подключения прибора в соответствии с монтажной схемой. Подпружиненные душки креплений сжимают и вставляют светильники в отверстия. Разжим душек с обратной стороны потолка надёжно закрепит осветительные точки.
После завершения всех манипуляций проверяют работоспособность системы.
Виды светильников для потолков из гипсокартона
На данный момент наибольшей популярностью пользуются несколько основных разновидностей осветительных приборов, которые подходят для работы с таким основанием:
- Люстры. Это устройство позволяет получить рассеянный бестеневой свет, одного изделия достаточно для небольшого помещения. Сюда входят классические подвесные конструкции, которые навешиваются на предварительно подготовленную площадку, и накладные. Последний вариант – это преимущественно плафоны, имеющие разнообразную форму.
- Точечные светильники. Самая востребованная продукция. Это объясняется декоративным многообразием, что дает возможность реализовывать любые дизайнерские задумки. Наиболее часто используются изделия, которые встраиваются непосредственно в основание из ГКЛ, а снаружи остается лишь небольшая часть, часто имеющая эффектное обрамление. Чтобы встроить такие приборы, специальные навыки не требуются.
- Светодиодные ленты и неоновые трубки. Варианты для скрытого монтажа, используются преимущественно для вспомогательного и декоративного освещения, что достигается не только за счет расположения, но и благодаря богатой цветовой гамме. Учитывается, что ленты можно смонтировать своими руками, а трубки потребуют некоторых навыков.
Как показывает практика, лучший результат дает грамотное комбинирование нескольких видов осветительных приборов
УСТАНОВКА СВЕТИЛЬНИКОВ В ПОТОЛОК
Проект освещения помещения должен составляться заранее, до начала монтажа потолочных панелей из гипсокартона. Такая необходимость обусловлена тем, что разводка проводов под точечные светильники должна быть выполнена до начала установки потолка из гипсокартона и после окончания монтажа закрыта им.
Установка точечных светильников осуществляется в отверстия, выполненные в гипсокартоне. Обычно модели таких электроприборов укомплектованы специальными пружинными зажимами, с помощью которых корпус осветительного прибора крепится в отверстии. Зажимы выполнены в виде лапок, которые усилием пружин стремятся разогнуться наружу, от центра корпуса.
При установке их необходимо сжать в направлении к центру, затем вставить корпус источника внутреннего освещения в подготовленное отверстие, после чего крепёжные лапки прижимают светильник к потолку, упираясь в обратную сторону гипсокартонного листа.
Выполняя установку точечных софитов в гипсокартон, можно применить небольшую хитрость. Перед монтажом связать между собой лапки тонким проводом, а после установки корпуса в отверстие, перекусить провод кусачками, просунув их через отверстие в корпусе.
При этом необходимо другой рукой прижимать корпус к потолку. После монтажа, снаружи потолка оказывается только отверстие для установки лампы и декоративная панель, закрывающая края отверстия.
Сами отверстия проделываются в гипсокартонном потолке с помощью электрической дрели и специальной коронки нужного диаметра, предназначенной для работы по дереву.
Если в процессе сверления на краю отверстия образовались неровности, это не должно вызывать разочарование, так как при установке край отверстия надёжно закроется специальной декоративной накладкой.
При планировании мест монтажа точечных софитов, следует учитывать, что листы гипсокартона крепятся на специальный каркас из металлического профиля. Отверстия не должны попадать на профиль, так как осветительное устройство в этом случае будет установить невозможно.
Чтобы избежать в процессе монтажа этой проблемы, разметку мест расположения осветительных приборов можно сделать заранее, до установки и закрепления панелей подвесного потолка. Разметку удобно делать с помощью карандаша или фломастера.
Схемы установки источников внутреннего освещения могут быть различными. К распространённым вариантам можно отнести следующие конфигурации:
- расположение рядами, идущими от окна;
- размещение в шахматном порядке;
- монтаж точечных софитов в гипсокартон по периметру потолка, при этом в центре могут располагаться осветительные приборы других типов, например люстра.
Процесс монтажа встраиваемых ламп
Подготовка и планирование
Когда светильники выбраны – можно переходить к их установке.
Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.
На этапе планирования нам необходимо:
- Заранее наметить на потолочном перекрытии точки размещения светильников.
- Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
- Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.
Статья по теме: Как сделать тряпку-желе (липучку от пыли) для уборки своими руками
Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.
Короб с подсветкой по периметру комнаты
Прокладка проводки
На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.
Схема подключения
Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.
Выбор провода имеет два аспекта:
- С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
- С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.
Провод ВВГ-3х1,5
Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.
Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.
Отверстия в гипсокартоне
Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.
Фрезерование отверстия в потолке
- Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
- Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
- Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
- Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.
Статья по теме: Грунтовка для стен под обои: белая, какую выбрать для гипсокартона, какая лучше, своими руками, видео, как грунтовать, акриловая, фото
После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.
Потолок с готовыми отверстиями и выведенными проводами
Что такое точечный светильник?
Точечный светильник – это аккуратный миниатюрный предмет освещения со встроенными лампочками (одной или несколькими). Эти лампочки могут быть галогеновыми, светодиодными или лампами накаливания. За счет уникальной системы устройства потребитель их любит монтировать в разных по дизайну, параметрическим данным помещениях. Конечно, самая популярная область монтажа осветительной системы – это жилые комнаты в доме или квартире.
Точечный светильник – небольшая приспособь, имеющая маленький радиус распространения света. Из-за этого для подсветки потолка используют группы светильников, так как по одиночке их установка нецелесообразна назначению. Как правило, приборы размещаются в равной удаленности друг от друга или вовсе объединяются в группы.
Функциональное назначение точечного светильника – создание благоприятного освещения дома. Вторая значимая задача устройств заключается в создании декоративного обрамления потолочного пространства.
Часто перед демонтажем старого потолка и устройством нового у хозяина возникает мысль о том, как выгодно расширить пространство в комнате за счет освещения. С этой задачей смогут справится точечные светильники, так как они способны визуально изменить пространство или вовсе создать отдельные жилые зоны.
Благодаря универсальности осветительной конструкции устанавливать ее можно под всякие потолочные перекрытия: подвесные, натяжные, гипсокартонные, ведь от того, какой потолок, зависит выбор точечных светильников и их тип.
Выбираем размер крепления для натяжного потолочного перекрытия
Чтобы не повредить натяжное полотно, подходящие модели нужно подбирать по креплению. Для осветительных установок, устанавливаемых в натяжное перекрытие, существует несколько стандартных внутренних диаметров: 60, 65, 70, 75, 80, 85 мм. Подбор креплений здесь проводится таким образом, чтобы они соответствовали размеру внутреннего диаметра плафонной части прибора. Это же нужно учитывать, при создании отверстий в потолке
Кроме этого необходимо обратить внимание на то, какая глубина размещения будет у лампочки. Встраиваемый тип прибора может иметь два варианта размещения источника света:
наружный. Здесь лампочка размещена ниже уровня натяжного полотна. От него она отделяется плафоном. Такие модели имеют меньшие габариты. Также глубина их размещения будет меньше;
Наружный вариант размещения лампочки
внутренний. Источник света утоплен внутрь корпуса. Из-за этого увеличивается глубина и сама площадь, занимаемая осветительной продукцией.
Внутренний вариант размещения лампочки
Выбирая осветительные приборы для натяжных потолков, точно так же, как и для подвесных и гипсокартонных конструкций, нужно соотносить размеры осветительных устройств (ширина, длина, глубина и диаметр) с габаритами самого помещения. Это позволит соблюсти соотношения и придаст помещению большей гармоничности.
