Назначение тепловизоров и критерии их выбора
Тепловизионные камеры используются в основном на производственных предприятиях. Как правило, повышение температуры на объекте (детали, механизме, устройстве, агрегате) рассчитывается как повышение нагрузки. Отследив этот момент во времени, можно избежать неудачи. Во-вторых, устройство используется во время строительства. Его можно использовать для оценки теплопотерь в здании, чтобы принять соответствующие меры до ввода его в эксплуатацию.
Критерии отбора:
Диапазон измерений. Если вы имеете дело с очень высокими или низкими температурами, вам необходим прибор с большим диапазоном значений. Приборы, представленные в нашем магазине, имеют диапазон измерений от -20 °C до +350 °C.
Разрешение. Чем выше разрешение, тем больше деталей можно запечатлеть
Это важно при изучении объектов с большим количеством деталей
Обратите внимание, однако, что цена тепловизионных камер с более высоким разрешением, например, 76800 температурных точек, выше, чем устройств с более низким разрешением — 19200 температурных точек.
Размер детектора. Если устройство имеет большой экран, с ним легче работать, особенно в условиях плохой видимости
Доступны модели с дисплеями 160 x 120 пикселей и 320 x 240 пикселей
⑥ Инфракрасная тепловизионная камера InfiRay T3S для телефона
Рейтинг: 5 Цена: 55 796,93 руб. Перейти в магазин Многофункциональный тепловизор для смартфона оснащен матрицей на основе ванадия. Она имеет высокое разрешение 384х288 с частотой кадров 25 Гц. Светосильная германиевая оптика обеспечивает высокую точность показаний с минимальной погрешностью. Подходит тепловизор InfiRay T3S для измерения температур любых объектов – дома или при проведении строительных работ.
Достоинства:
объектив поворачивается для регулировки фокуса; высокое тепловое разрешение 384х288; Type-C штекер.
Недостатки:
не обнаружены.
Пользовательские фото
Купить на AliExpress.com
Советы по выбору
Если вы заядлый охотник — тепловизор станет вашим верным спутником и помощником в любых погодных условиях. При выборе устройства необходимо учитывать не только цену (как делают многие), но и важнейшие параметры, от которых зависит функциональность и качество прибора:
Дальность видимости, а также распознавания и идентификации объекта охоты.
Их характеристик объектива вы узнаете возможность увеличения цели.
Чем выше разрешение матрицы устройства, тем более четкую картинку вы увидите
Кстати, на четкость влияет и разрешение дисплея.
От частоты кадров зависит плавность изображения — величина должна быть не менее 9 Гц.
Обязательно обратите внимание на класс защиты прибора от воды и ударов.
Габариты и вес тепловизора играют немаловажную роль, ведь вы будете постоянно носить его с собой.
Дополнительные функции прибора выбираются из собственных предпочтений. В настоящее время все больше устройств выпускаются с возможностями записывать видео, делать фото и многими другие
Учтите, чем многофункциональнее прибор, тем он дороже.
Какое бы устройство вы не купили, оно обязательно оправдает себя и сделает охоту более увлекательной и результативной. Надеемся, мы помогли вам с выбором качественного тепловизора.
Как выбрать тепловизор: основные характеристики
Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.
Разрешение
Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.
Разрешение экрана может сильно отличаться от разрешения теплового детектора
Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.
Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.
Диапазон измеряемых температур и термочувствительность
Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла
Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.
Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.
Режим отображения и сохранения данных
Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.
Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета
Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур
Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели
Дополнительные объективы и функционал
Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.
Объективы, в основном используются для профессиональных моделей тепловизоров
Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.
Что выбрать: ИК или ПНВ?

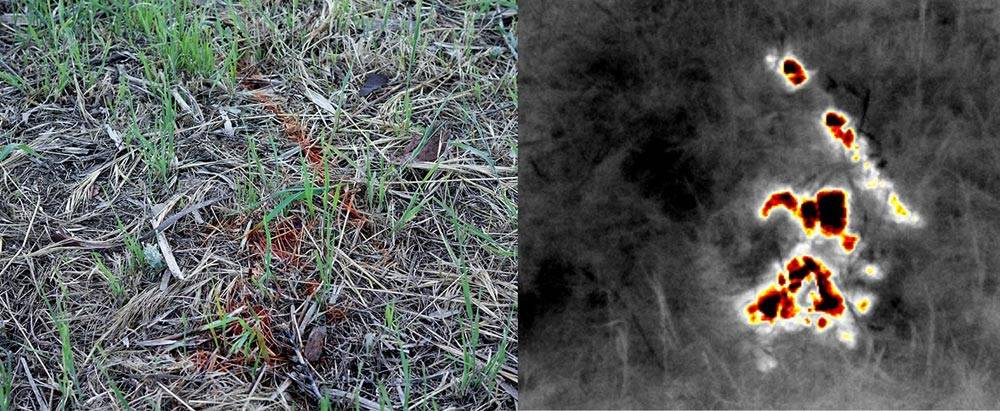

Как уже говорилось выше, охотиться временами приходится в неблагоприятных условиях (густой подлесок, дождь, туман, темнота). Если не использовать специальное оборудование, то велик шанс не найти притаившегося зверя, промахнуться или оставить подранка. А преследовать раненого зверя в условиях ограниченной видимости не только трудно, но и чрезвычайно опасно (даже хорошее оружие не поможет, когда вокруг ничего не видно).

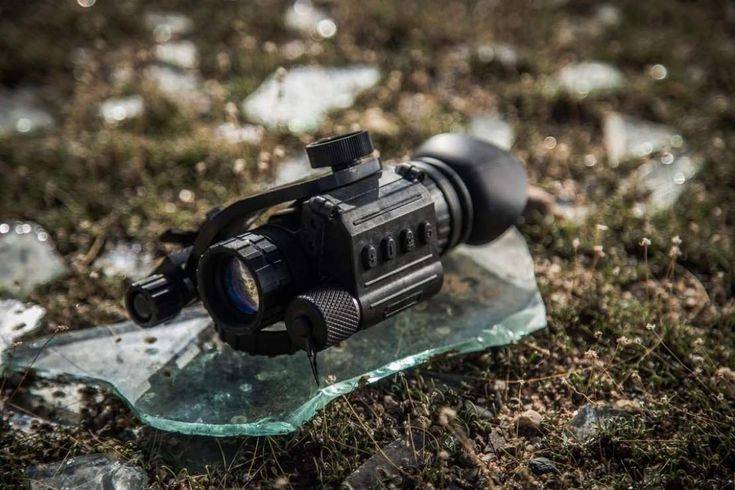

Но зачем покупать дорогие тепловизорные приборы, когда есть их более дешевая версия: очки и прицелы ночного видения?
Несмотря на то, что ПНВ позволяют в темное время суток разглядеть объекты до мельчайших деталей (значки, надписи и т.п.), они не способны видеть животных в абсолютной темноте, в тумане или пыли, а также в густых зарослях.
Лучшие производители
Российский бренд. На рынке с 2010 года. Специализация – поисковое тепловизионное оборудование для МЧС, армии, охоты. Популярность ее моделей объясняется применением инновационных технических решений и их высокой функциональностью.
Condtrol
Российский производитель приборов неразрушающего контроля. Компания продавала свои разработки известным производителям: Trible, Laserliner, Ryobi. С 2007 г. производит недорогие модели с использованием качественных компонентов от ведущих мировых производителей.
Elitech
Российский бренд. Заводы в Китае, Республике Беларусь. Узлы и компоненты производят на заводах в Италии. Благодаря столь широкой географии производственных подразделений, компании удается бюджетные и качественные аппараты.
Pulsssar
Белорусское подразделение американской компании Ykon Advanced Optics. На рынке с 2006 года. Основные направления работы – изделия для охотников, поисковиков, спасателей, туристов и охранных систем. Популярные модели ее тепловизионных прицелов Pulsssar Thermion пользуются повышенным спросом
Flir
Крупнейший производитель тепловизоров из США. На рынке более 40 лет. Заводы в Европе, головной офис в Портленде. Выпускает аппараты бесконтактного исследования объектов любого формата и назначения в огромном ассортименте.
ANT
Американская компания, специализируется в выпуске наблюдательных приборов, прицелов, лазерных дальномеров.

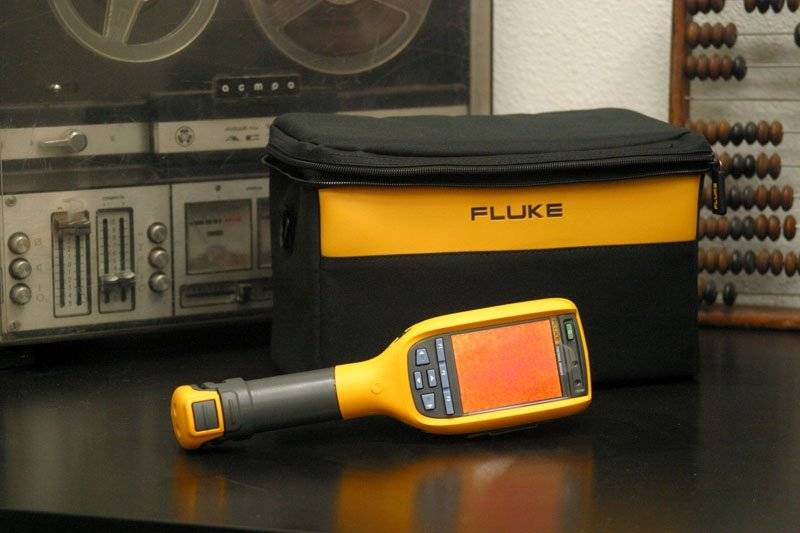

Fluke
Еще один крупный американский производитель, являющийся мировым лидером в производстве КИП. Головной офис в Эверетте, заводы в США, Европе и Азии. Профессионалы широко используют модели серий Fluke Ti, TiS и TiR, выполняя энергоаудит в строительной сфере. Приборы фирмы отличает резкость, автоматическая фокусировка, матрицы с высоким разрешением.

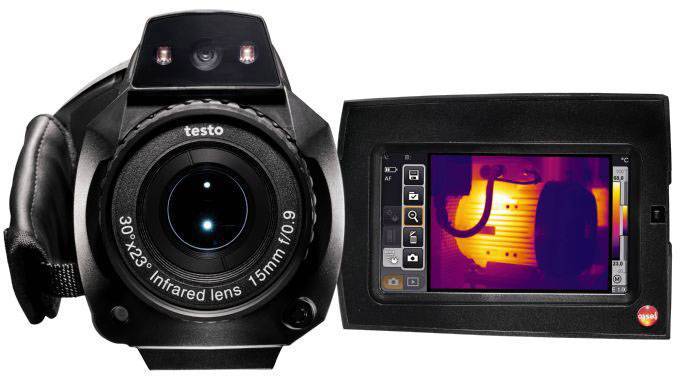

Testo
Германская компания более 50 лет производит КИП. Выпускает оборудование для бытового и профессионального применения. Большинство ее аппаратов присутствуют в Госреестр средств измерений РФ и выполняют задачи промышленного, технического и строительного энергоаудита.
Seek Thermal
Американская частная компания из Санта-Барбары. Ее специализация – бытовые изделия массового потребления хорошего качества с широким функционалом и по доступной цене.
Список достойных производителей можно продолжить. Какой фирмы прибор лучше купить, решать вам. Для начала следует прочесть описание товара, выяснить, сколько стоит интересующая вас модель, выслушать советы и рекомендации опытных пользователей
Немного истории
Человека, открытия которого привели к созданию тепловизора, звали Фридрих Вильгельм Гершель.
Именно ему, в далеком 1800 гуду вздумалось измерить температуру основных цветов видимой части спектра. Расположив термометры в синем, красном и желтом лучах, Гершель произвел замеры и выяснил, что температура у разных цветов отличается и увеличивается от синего к красному. Тогда ученый передвинул термометр намного за красный луч (в темную зону) и получил самый высокий замер. Таким образом ему удалось открыть невидимый человеческому глазу диапазон солнечного излучения, названный инфракрасным.
Толчком к дальнейшему развитию тепловизионных технологий, как это часто бывает, стали изыскания в области военной техники. Уже в 1936 году немецкие противотанковые пушки были оборудованы инфракрасными прицелами для ведения огня в ночное время. Танкисты РККА в том же году получили аналогичные изделия типа «Шип» и «Дудка», позволяющие танковым колоннам совершать марши в ночное время.
Разработки ИК устройств для наблюдения, наведения на цель и обнаружения не прекращались и во время второй мировой войны, причем по обе стороны линии фронта.
⑦ Ручной тепловизор A-BF RX-500
Рейтинг: 4.9 Цена: от 16 782,55 руб. до71 271,68 руб. Перейти в магазин Инфракрасный тепловизор A-BF RX-500 предназначен для измерения температур объектов до 300 градусов по Цельсию. В сравнении с моделью RX-680 он имеет более низкий диапазон температур: -20-300 ℃ вместо -20-500 ℃. Дисплей при этом больше – 3,2 против 2,8 дюйма у RX-680. Разъем для подключения к внешним устройствам всего один – стандартный USB, тогда как у RX-680 есть вход Type-C. В остальном тепловизор A-BF RX-500 не уступает ранее рассмотренной модели по техническим характеристикам.
Достоинства:
- максимальная температура 300 градусов;
- 3,2-дюймовый дисплей.
Недостатки:
- инструкция на китайском;
- нет подсветки экрана.
Включенное устройство
Купить на AliExpress.com
Guide
Прицел-тепловизор для охоты может эксплуатироваться в любое время суток, так как совмещается с монокуляром. В конструкции предусмотрен не только зуммер, но и цифровое увеличение. Есть возможность сохранения полученных файлов с дальнейшей отправкой их на внешний носитель. Фигура человека отчетливо улавливается на расстоянии до 500 метров. Прибор рассчитан на охотников, исследователей, правоохранительные структуры.
Достоинства:
- широкая обзорность;
- адекватная функциональность в любое время суток, как монокуляра или тепловизора;
- фото и видеосъемка с возможностью сохранения информации на разных носителях.
Из минусов — громкий звук при калибровке, сложность отслеживания небольшой дичи (уток, куропаток и тому подобное).
FORTUNA GENERAL GOGGLES 40S3
Необычный вариант тепловизора представлен в виде бинокля, но с одним внешним окуляром. Внутри устройства находится дисплей с технологией Amoled. Его разрешение — 800*600 точек, что и делает получаемую картинку очень четкой, красочной и детальной. Здесь можно корректировать четкость оптики, а также увеличивать изображение. Частота смены кадров — 50 Гц. Это полностью подходит для динамичной и активной охоты, когда объект находится в движении. Тепловизор можно крепить к голове при помощи удобной резинки, которая идет в комплекте. Объектив имеет размер в 40 мм, а разрешение матрицы — 384*228 мм. Здесь встроена светосильная диафрагма F/1.0.
Какие бывают тепловизоры для охоты
Тепловизоры могут быть выполнены в различном варианте:

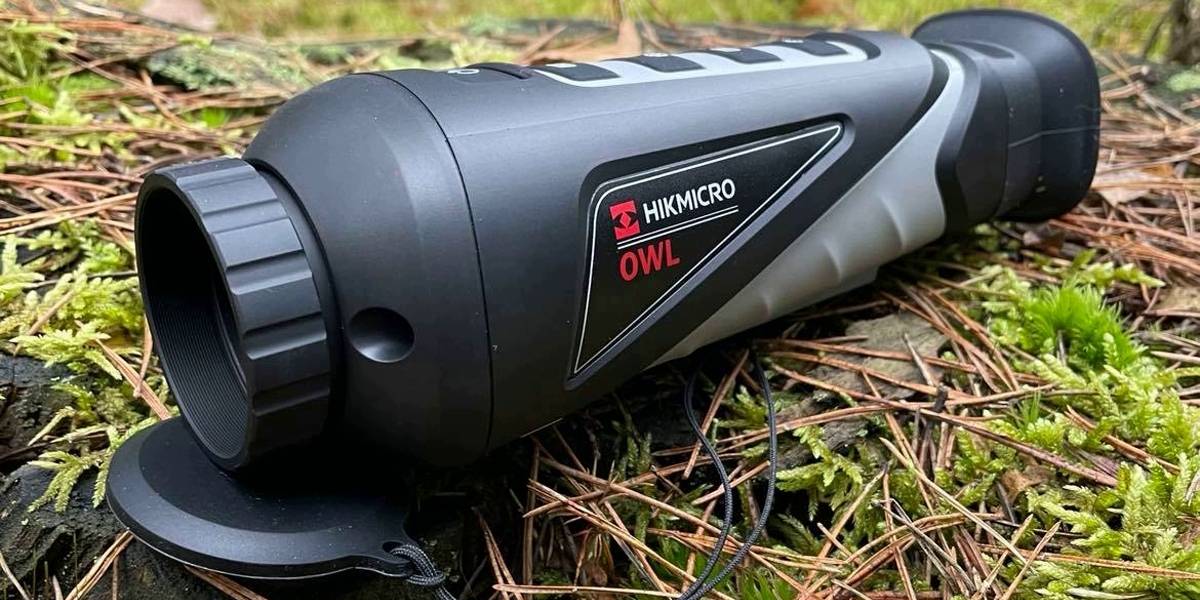

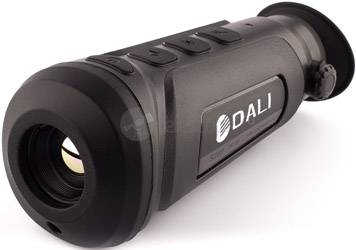

- Монокуляр — наиболее удобный и компактный вид тепловизора, лучше всего подходит для охотников.
- Бинокль с тепловизором — позволяет удобнее наблюдать за объектом, часто имеют встроенный дальномер для определения дистанции до объекта.
- Тепловизионные очки — могут быть удобны для некоторых охотников, которые хотят чтобы их руки были свободными во время наблюдения.
- Тепловизионный прицел — позволяют не только вести наблюдение, но и вести прицельную стрельбу. Конструкция тепловизионных прицелов должна выдерживать отдачу мощного огнестрельного оружия, что значительно увеличивает стоимость таких прицелов.
Многие охотники используют во время охоты прицел ночного видения совместно с тепловизионным монокуляром. На сегодняшний день, это пожалуй наиболее оптимальный вариант.
Использование устройства в быту
Тепловизор можно использовать не только на промысле, найдется ему работа и дома. К примеру, осмотрев снаружи через прибор жилой дом или квартиру, можно наглядно увидеть, откуда уходит тепло из помещений, и где требуется заделывание излишних щелей. Часто пирометр отображает значения температуры цифровой индикацией, чем можно воспользоваться при готовке пищи в духовке или на плите, направив на блюдо окуляр устройства. Тепловизор точно покажет текущий нагрев. Правда, маленький нюанс все-же есть в отношении духовки. Часть инфракрасного излучения рассеивается стеклом. Показания нужно будет учитывать с соответствующей поправкой.
Пирометр — помощник не только в определении нагрева неодушевленных предметов. Им можно узнать температуру тела человека или животного, без градусника и длительного прохождения процедур. Или проверить соответствие нагрева батарей отопления техническим требованиям, чтобы при необходимости пересчитать цену за услуги ЖКХ на более низкий тариф.
Часто задаваемые вопросы
Q1: Прибор ночного видения или тепловизор — что выбрать?
Перед вами стоит задача, какой прибор выбрать — ночного видения или тепловизора? Решение зависит в основном от ваших потребностей и задачи, которую вы хотите выполнить. Хотя различия между этими устройствами невелики, каждое из них предназначено для разных целей. Прибор ночного видения в основном используется для просмотра в темноте. Это устройство способно использовать даже малейшее количество света, чтобы превратить их в четкое изображение. Качественное оборудование способно улавливать небольшие лучи, которые позволят увидеть, что происходит после наступления темноты. В свою очередь тепловизор изучает влияние на температуру. Этот продукт обнаруживает элементы, которые выделяют температуру, отличную от температуры окружающей среды. Тепловизор используется для наблюдения за животными, людьми, машинами и другими объектами, выделяющими тепло.
Q2: Как сделать тепловизор своими руками?
Вы задаетесь вопросом, можно ли сделать тепловизор в домашних условиях? Возможно, вас не устроит ответ на этот вопрос, но, к сожалению, мы не сможете изготовить это устройство самостоятельно. Это связано с тем, что трудно приобрести термочувствительную матрицу, которая является основным компонентом этого устройства. По этой причине люди, заинтересованные в использовании тепловизора, вынуждены покупать это устройство в магазинах, которые продают этот вид ассортимента.
Q3: Как работает тепловизор?
Для многих работа тепловизора может быть очень сложной. Это устройство работает путем преобразования инфракрасного излучения, то есть обнаружения энергии электромагнитных волн в диапазоне от 7 до 14 мкм (дальняя инфракрасная область), которая излучается или отражается объектами, в электрический сигнал. Этот сигнал преобразуется в изображение, которое вы можете просмотреть на экране устройства. Тепловизионные камеры могут регистрировать инфракрасное излучение, исходящее от исследуемого объекта. Волны проходят через линзу и затем фокусируются на детекторе инфракрасных камер.
Q4: Что такое тепловизор?
Тепловизор — это устройство, которое используется для записи изображения и визуального представления распределения температуры на поверхности отдельных объектов. Этот продукт доступен для продажи в двух версиях: для наблюдения и измерения. Каждая коммерчески доступная тепловизионная камера оснащена матрицей детекторов инфракрасного излучения и работающей с ней системой, отвечающей за поиск записанного изображения. Затем детектор излучает электрический сигнал определенного типа, который изменяется в зависимости от интенсивности падающего инфракрасного излучения.
Q5: Где можно использовать тепловизор?
Тепловизионные устройства — это устройства, которые очень популярны, в основном в Соединенных Штатах, но все чаще они используются и в других странах. Тепловизионные устройства используются в государственных службах, таких как армия, полиция или пожарные. Пожарные службы используют устройства для обнаружения утечек вредных веществ в водоемы. Эти продукты также популярны среди компаний, занимающихся вопросами здоровья и безопасности, которые используют их для фотосъемки, позволяющей визуализировать расположение тепловых установок. Это приложение помогает в обнаружении существующих неисправностей и проблемных мест. Многие пользуются услугами частных компаний, предлагающих тепловой аудит. Работы, выполняемые спецслужбами, выполняются с помощью промышленного тепловизора.
Критерии выбора тепловизора
Разрешение детектора
Этот параметр инфракрасных камер уступает возможностям обычных устройств, снимающих в видимом диапазоне. Поэтому для получения более четкой картинки следует выбирать аппарат с большим разрешением. Для бытового аппарата достаточно будет разрешения в 160х120 пикселей, чтобы найти в конструкциях своего жилища мостики холода и принять соответствующие меры к их ликвидации.
Полупрофессиональные аппараты оборудованы матрицей с разрешением 320х240 пикселей. С ними можно заняться профессиональным энергоаудитом и получить термограммы достойного качества.
У профессионального оборудования разрешение матрицы может достигать 640х480 и более пикселей. Это весьма дорогие изделия, с помощью которых можно формировать официальные отчеты для надзорных организаций. Нет смысла приобретать их для повседневного или домашнего употребления.
Диапазон измеряемой температуры
Именно этим параметром определяется область применения аппарата. Для определения теплопотерь через строительные конструкции достаточно чтобы устройство различало температуру в пределах от -20 до + 300°С. Для исследования высокотемпературных производственных процессов больше подойдут аппараты, определяющие температуру до +500°С
Уровень погрешности измерений
Высокая точность измерений требуется от моделей, применяемых на производстве для составления отчетов об испытаниях оборудования или анализа технологического процесса. Для большинства изделий это параметр равен +/- 2°С.
Ближний фокус
Так называют минимальную дистанцию фокусировки или наименьшее расстояние от объекта до поверхности матрицы, при котором можно получить четко оконтуренное изображение. Для объективов высокого качества этот параметр не превышает 10 см. Мобильные модели с обычными объективами могут дать достаточно четкую картинку с расстояния в 30 см.
Настройки и коррекция
Чтобы повысить точность результатов съемки, в измерительных тепловизорах предусмотрена возможность настраивать коэффициенты излучения поверхности в зависимости от ее фактуры, а также менять коэффициент отраженной температуры. Некоторые поправки дают возможность учитывать изменения условий съемки и удаленности объекта. Готовые результаты (термограммы) сохраняются в виде файлов на собственной карте памяти и могут передаваться на другое устройство (ПК), используя USB порт. Каждый производитель разрабатывая программное обеспечение может предусмотреть свой формат файлов, которые могут не раскрываться при загрузке на ресурсы других брендов.
Дополнительное оборудование
При составлении отчетов для заказчиков или надзорных организаций иногда недостаточно картинки, снятой в ИК лучах. Для более точной привязки объекта к местности и определения влияния на его тепловые характеристики рядом стоящих объектов, неплохо подкрепить термограммы снимками в видимом спектре. Для этого лучше воспользоваться тепловизором со встроенной цифровой камерой.
В недостаточно освещенных местах качество съемки резко снижается. Но со встроенной светодиодной подсветкой эта проблема легко устраняется. К тому же подсветка может работать и как фотовспышка.
Наличие встроенного лазерного целеуказателя завершает обзор дополнительного оборудования тепловизора. С его помощью можно выделить на снимке нужную нам область или опасный производственный объект, к которому лучше не приближаться. По лазерному маркеру на цифровом фото легче сориентироваться и найти нужный объект на ИК изображении.
На что еще следует обратить внимание
При наличии поддержки Wi-Fi можно подключить тепловизор к мобильным гаджетам или импортировать на них термограммы. Если аудит работает на обширной территории, специалисты без задержки могут обмениваться изображениями, а это солидная экономия времени.
Эргономика или удобство пользования аппаратом особенно для профессионалов, играет важную роль. Устройство должно иметь удобную рукоять и быть достаточно легким. В противном случае «удовольствие» от его использования может отрицательно сказаться на результатах работы. Кроме того, неудачный интерфейс, неудобное расположение кнопок управления, наличие большого количества меню и подменю осложняет эксплуатацию и нервирует оператора.
Сравнительная таблица характеристик
Для того чтобы легко определиться с выбором, рекомендуем взглянуть на сравнительную таблицу тепловизоров. В таблице зафиксированы важные параметры, которые могут повлиять на решение при покупке товара.
| Модель | Разрешение ИК изображения | Тепловая чувствительность, °C | Диапазон измерения температур, °C | Стоимость, руб. |
| Seek Thermal Compact PRO | 320×240 | 70 mK + 30 | от -40 до 330 | от 49990 до 52990 |
| RGK TL-80 | 80х80 | 0.1 | от -20 до 350 | от 58230 до 69999 |
| Seek Thermal Compact для Android | 206×156 | отсутствуют данные | от -40 до 330 | от 22999 до 28980 |
| RGK TL-70 | 240×320 | 0.1 | от -20 до 350 | от 54999 до 74505 |
| Testo 865 | 160х120 | 0.12 | от -20 до 280 | от 75499 до 89999 |
| BOSCH GTC 400 C | 160х120 | информация отсутствует | от -10 до +400 | от 72990 до 89990 |
| ADA TemPro VISION | 120х120 | 0.15 | от -20 до 300 | от 34499 до 54799 |
