Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Электрические щиты, шкафы и боксы

Щит электрический — общее наименование электрощитового оборудования, которое используется в бытовых и промышленных целях. Распределительный шкаф (или бокс) выполняет роль защитного и распределяющего устройства в одно и трёхфазных сетях. Использование шкафного оборудования бережёт людей от поражения током и предохраняет установленные приборы от повреждения как внутри зданий и помещений, так и на улице.

Выпускаются металлические и пластиковые щиты, которые применяются в качестве:

• главных электрощитов;
• вводных электрических щитков;
• вводно-распределительных шкафов;
• коммутационных узлов;
• монтажных боксов для электрических автоматов.

Особенности подключения силовых щитков

Подключение к силовому щиту оборудования и системы освещения, а также соединение внутри шкафчика выключателей, УЗО, ограничителей и других элементов ЩС может осуществляться с помощью различных установочных и соединительных проводов:

• ПАВ. Провод установочный с алюминиевой токопроводящие жилой с ПВХ изоляцией. Провод представлен в одно- и многопроволочном исполнении класс гибкости 1, 2.
• ПВС. Провод бытовой для подключения бытовых приборов и удлинителей в ПВХ изоляции и ПВХ оболочке с медными многопроволочными жилами 5 класса гибкости.
• ПуВ. Провод установочный с медной жилой и изоляцией из ПВХ-пластиката класс гибкости 1, 2.
• ПуГВ. Провод с ПВХ изоляцией установочный используется для подключения стационарных агрегатов и приборов класс гибкости 5.
• ШВВП. Шнур бытовой с ПВХ изоляцией И ПВХ оболочкой предназначен для присоединения светильников, БРА и комнатных торшеров.

Пакеты проводов стягивают хомутами в пучки, а контакты зачищают и обжимают наконечниками. Длина проводников подбирается так, чтобы исключить их провисание. предлагает купить кабельную продукцию от крупнейших производителей. В наличии на складе представлены все перечисленные провода, которые можно заказывать в любом объеме.

Вся продукция проходит официальное оформление и отправляется с пакетом необходимых документов. Большой склад площадью более 2500 м2, а также оснащение краном и погрузчиками позволяет компании формировать крупные заказы сразу от нескольких клиентов. Поэтому ваш заказ будет доставлен оперативно и точно в срок. назад

Кросс-модуль

В современных системах электроснабжения часто используется несколько групп электрических потребителей (розеточная группа, осветительная и т. д.). И для того чтобы между различными группами распределить электроэнергию, поступающую в щиток от вводного кабеля, на DIN-рейку рекомендуется устанавливать модульный распределительный блок (кросс-модуль). Кросс-модуль позволяет ввести в щиток один проводник, рассчитанный на большую нагрузку, и получить на выходе несколько линий меньшего сечения (которое зависит от нагрузки на ту или иную группу потребителей).

Помимо этого, установка кросс-модуля обеспечивает надежность электрических соединений и упрощает процесс подключения дополнительных устройств к уже действующему электрическому щиту.

Встраиваемый щит в нише

Принципиально такая схема установки несложная. На корпусе пластиковых моделей нанесены перфорированные лючки для выламывания и последующего ввода кабелей. В металлическом щитке есть готовые отверстия для ввода проводов, а точки входа защищаются с помощью сальников. Снимается крышка щита, корпус вставляется в подготовленное углубление и фиксируется с помощью винтов, расположенных на четырех углах корпуса.

Навесные модели устанавливаются на стену с помощью дюбелей или шурупов-саморезов. После полного выполнения монтажа и подключения модульных устройств на DIN-рейке, корпус закрывается крышкой. Пустые места в конце ряда защелкиваются специальной заглушкой. Обязательно промаркируйте каждый автомат с помощью наклейки, чтобы знать, на какой именно контур он установлен.

Разновидности электрощитов

Если не принимать во внимание щиты узкоспециализированного назначения, можно выделить следующие типы:

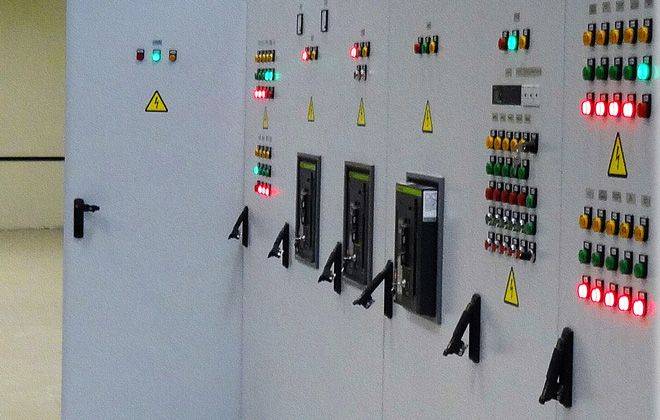

1. Главный распределительный щит (ГРЩ). Применяются в составе подстанций для распределения мощности между крупными потребителями. Содержат в себе щитовые измерительные приборы, автоматические выключатели. Выполняются в корпусах блочно-модульной конструкции. На вводе и выводе, помимо автоматических выключателей, устанавливаются рубильники, позволяющие визуально убедиться в разрыве цепи. В качестве автоматов используются модели с расцепителями теплового и электромагнитного типа.
2. Вводное распределительное устройство (ВРУ). Функционально ВРУ похоже на ГРЩ. Однако применяется на более мелких объектах (частный дом, производственный цех, отдельное здание). Конструктивно ВРУ чаще всего выполняются в виде металлических шкафов с двумя-тремя отсеками. Внутри отсеков расположены коммутационные шины, панели и рейки для монтажа электроустановочных изделий.
3. Этажный электрощит (ЭЩ). Позволяет распределять и учитывать потребление электроэнергии в масштабах одного здания. В жилых домах учет и обеспечение безопасности ведется по квартирам, в коммерческих центрах по офисам и т.п. группам потребителей. В отличие от щитов более высокой иерархии (ГРЩ, ВРУ), этажные электрощиты в обязательном порядке снабжаются автоматическими выключателями и электросчетчиком на каждую из групп. Опционально – УЗО, реле напряжения, стабилизаторами и т.д.
4. Внутриквартирный распределительный щит. Устанавливается внутри квартиры и предназначен для распределения электропитания по линиям освещения, группам розеток для каждой из комнат или отдельных электроприборов большой мощности. На каждую группу устанавливается отдельный автоматический выключатель. Если этажный щит не содержит в себе электросчетчика и/ли УЗО, данные приборы монтируются на рейки внутриквартирного электрощита.

При некоторой схожести функционала, разные типы электрощитов позволяют решать задачи различного масштаба. Отсюда и разброс в их стоимости, максимальном количестве устанавливаемых приборов, а также в габаритных размерах.

Обслуживание электрических щитов

Даже правильно собранный и допущенный к эксплуатации электрический щит нуждается в техническом обслуживании. Периодичность данных мер определяется исходя из условий эксплуатации, требований к бесперебойной работе и сложности оборудования.

К основным мероприятиям по обслуживанию щита относятся следующее:

• визуальный осмотр проводов под нагрузкой;
• прослушивание щита под напряжением на наличие треска или неестественного жужжания;
• затяжка винтовых соединений и клеммников (со снятием напряжения);
• очистка щитового оборудования от пыли и прочих загрязнителей;
• проверка наличия на проводах бирок и их соответствия электрической схеме;
• измерение температуры отдельных устройств и контактов;
• контроль присутствия пломб на измерительных приборах (в случае коммерческого учета).

Без электрощитов невозможно построение сложных электрических сетей. Не обойтись без них и в небольшой однокомнатной квартире. С их помощью компактно и в одном месте собираются устройства защиты и автоматики (УЗО, реле тока и напряжения). Благодаря этому, электромонтеры имеют удобный доступ к ключевым узлам контроля и распределения электроэнергии.

Сборка электрических щитов начинается с проектирования, чертежей и схем. При этом учитываются размеры устройств, входящих в состав системы. На этом же этапе рассматривается и расположение оборудования, ведь повышенная влажность и запыленность способны навредить внутренним электрическим приборам щита.

Виды электрических щитков

Различаются по целевому назначению, по способу монтажа, по материалу. В зависимости от целей применения подразделяются на:

1. Главный распределительный щит (ГРЩ). Служит для ввода и учета энергии в крупный объект (группу). Принимает энергию от питающих электролиний, трансформаторных станций или отдельных трансформаторов.
2. Вводное распредустройство (ВРУ). Может выполнять аналогичные функции ГРЩ, или служить для дальнейшей подачи питания на более мелкие объекты. В него дополнительно монтируются измерительные приборы, контролирующие параметры тока.
3. Аварийный ввод резерва. В этом электрическом щитке осуществляется автоматическое переключение на запасные источники питания при аварии. В качестве последних могут выступать аккумуляторные батареи, трансформаторные подстанции.
4. Электрощит этажный (ЩЭ). Устанавливается на этажных площадках зданий в специально отведенных местах. Несет в себе функции дальнейшего распределения энергии по этажу.
5. Щит квартирный (ЩК). Может устанавливаться как внутри квартирных помещений, так и на этаже. Этот электрический щиток отвечает за питание жилых площадей, учет потребления электроэнергии и защиту от негативного воздействия электротоком.
6. Щит освещения. Применяется как отдельное устройство для обеспечения функций включения-выключения осветительных приборов.
7. Щиты управления и автоматики. Щиток для электрических автоматов в основном применяется в электроустановках, на электростанциях, подстанциях. Часто функции управления и автоматики совмещают.

Навесной электрический щиток

Изготавливаются различной глубины (ширина боковой стенки). Они предназначены для установки на стену, специальное устройство или опору. Для изготовления неразборного корпуса применяется сталь листовая в 1 мм толщиной. Жесткость конструкции обеспечивает надежный монтаж оборудования. Щиток электрический квартирный может изготавливаться из пластика и иметь разборной корпус, состоящий из задней стенки (монтажного основания) и кожуха с крышкой. Они соединяются между собой специальными крепежами. При высоте шкафа до 800 мм щитки оснащаются одним замком, свыше – двумя.

Встраиваемый электрический щиток

Предназначен для монтажа вглубь стены. Состоит из:

• корпуса, изготовленного из стали 1 мм толщиной;
• стальной маски с навешенной на нее дверью.

В корпусе предусмотрены технологические отверстия для монтажа в стену. Окраску порошковой краской осуществляют в электростатическом поле. Для установки внутреннего оборудования используют монтажные панели или модульные системы. Электрический щиток в квартире такого типа обладает возможностью изменения дверного открывания. Общепринятая глубина встраивания в стену составляет 120 мм. Степень внутренней защиты IP31.

Напольный электрический щиток

Может служить в качестве главного щита для ввода и распределения электропитания. Сварной каркас из стали 2 мм толщиной обеспечивает конструкции жесткостью. Начинка состоит из съемных узлов и агрегатов, собранных линейно. Может иметь как одну, так и две двери. Запорное устройство может блокировать дверь в 4-х местах. На месте установки монтируется на специальный цоколь. Электрический щиток в частном доме, расположенный на открытом воздухе, предусматривает оснащение повышенной защитой от влияния внешней среды по типу IP55, 65.

Разновидности электрощитов

Если не принимать во внимание щиты узкоспециализированного назначения, можно выделить следующие типы:

Сейчас читают:

1. Главный распределительный щит (ГРЩ). Применяются в составе подстанций для распределения мощности между крупными потребителями. Содержат в себе щитовые измерительные приборы, автоматические выключатели. Выполняются в корпусах блочно-модульной конструкции. На вводе и выводе, помимо автоматических выключателей, устанавливаются рубильники, позволяющие визуально убедиться в разрыве цепи. В качестве автоматов используются модели с расцепителями теплового и электромагнитного типа.
2. Вводное распределительное устройство (ВРУ). Функционально ВРУ похоже на ГРЩ. Однако применяется на более мелких объектах (частный дом, производственный цех, отдельное здание). Конструктивно ВРУ чаще всего выполняются в виде металлических шкафов с двумя-тремя отсеками. Внутри отсеков расположены коммутационные шины, панели и рейки для монтажа электроустановочных изделий.
3. Этажный электрощит (ЭЩ). Позволяет распределять и учитывать потребление электроэнергии в масштабах одного здания. В жилых домах учет и обеспечение безопасности ведется по квартирам, в коммерческих центрах по офисам и т.п. группам потребителей. В отличие от щитов более высокой иерархии (ГРЩ, ВРУ), этажные электрощиты в обязательном порядке снабжаются автоматическими выключателями и электросчетчиком на каждую из групп. Опционально – УЗО, реле напряжения, стабилизаторами и т.д.
4. Внутриквартирный распределительный щит. Устанавливается внутри квартиры и предназначен для распределения электропитания по линиям освещения, группам розеток для каждой из комнат или отдельных электроприборов большой мощности. На каждую группу устанавливается отдельный автоматический выключатель. Если этажный щит не содержит в себе электросчетчика и/ли УЗО, данные приборы монтируются на рейки внутриквартирного электрощита.

При некоторой схожести функционала, разные типы электрощитов позволяют решать задачи различного масштаба. Отсюда и разброс в их стоимости, максимальном количестве устанавливаемых приборов, а также в габаритных размерах.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Задать вопрос эксперту

Рекомендую ознакомиться с нашим популярным среди читателей материалом — как подключить автомат в щитке.

Вступление

Вопрос, что выбрать накладной или встроенный электрощит для квартиры совсем не праздный. От ответа зависит и объем будущих работ, и материал который нужно покупать и дизайн помещения. Для начала вспомним, что такое накладной и встроенный электрощиты.

Производят электрощиты на специальных предприятиях, имеющих сертификаты для проектирования, разработке, сборке, конфигурированию, испытаний электрощитов. Например, компания АО “СПИК СЗМА” из Санкт-Петербурга имеет собственное сертифицированное сборочное производство низковольтного оборудования, станций управления, электротехнических шкафов и пультов до 1000 Вольт. Для более подробной информации лучше перейти на сайт.

Способ установки

Первое, с чем Вы должны определиться, какую конструкцию электрощитка подобрать – наружной установки или встраиваемый. Если у Вас в квартире либо доме стены гипсокартонные, лучше выбрать встраиваемый электрощит, который не так сильно портит интерьер комнаты. Однако если стены бетонные и нет возможности сделать нишу, допускается установка накладного электрического щитка.

На даче также нужно смотреть по обстоятельствам. К примеру, в деревянном доме либо в бане лучше ставить более безопасный накладной щиток.

Что касается гаража либо производственного помещения, тут можно не беспокоиться и установить на стене навесной электрощиток, который на порядок легче монтируется.

Какие бывают виды корпусы распределительных щитков?

Всего существует четыре разновидности, зная которые человек без проблем подберет нужный вариант:

Металлические оболочки представляют собой пустые конструкции, где электрическое оборудование размещается в произвольном порядке. Их используют для изготовления необычных по форме изделий. Прокладка проводки и кабелей осуществляется при помощи специальных технических отверстий, которые изготавливаются производителем или работником.
Для установки обычного модульного оборудования, используются модульные корпусы, они часто используются в частных домах. Такая конструкция состоит из DIN-рейки, специальных мест для размещения шин N, PE. Вся эта система закрывается прозрачным пластиком или металлической панелью, чтобы предотвратить попадание влаги и пыли.
Щитки, которые предназначены для установки электрического счетчика называют учетными. Такие модели обладают универсальным креплением, которое дает возможность поместить прибор на винты или рейку. Кроме этого, присутствует место для монтажа пары автоматических выключателей

При размещении счетчика важно помнить, что его корпус должен быть опломбирован.
Последняя разновидность – учетно-распределительные модели. Этот вариант, в отличие от предыдущих, обладает DIN-рейками для монтажа защитных элементов отходящих линий

Для этого в приборе предусмотрен специальный отсек, который надежно закрывается металлической панелью, а также возможностью опломбирования. Этот вариант редко используется в частных сооружениях, так как предназначен для заводских или складских помещений.

Выбираем электрощит в квартиру

Предварительно, до проведения всех работ по установке электрощита, составляется план прокладки проводки с указанием всех точек потребления энергии.

Распределительные щиты выпускаются в модульном исполнении, т. е. все приборы имеют размеры кратные 18 мм, 36 мм и т. д. Стандартные корпуса рассчитаны на размещение кратного количества модулей – 6, 9, 12, 18, 24 и т. д.

В электрическом щите, предназначенном для установки должно быть место, подготовленное для монтажа счетчика учета электроэнергии. Корпуса электрощитов производятся в Белоруссии и имеют стандартные размеры для размещения сетевого оборудования.

Большую роль в снабжении квартиры электрической энергией играет правильный выбор электрического щитка

Основное внимание уделяется трем аспектам:

• местонахождению электрощита;
• комплектации оборудованием;
• особенностям монтажа и подключения электрощита.

Выбор места установки щитка зависит от планировки квартиры, но наиболее удобным, считается установка возле входной двери, на уровне доступном для снятия показателей электросчетчика и ремонта электроприборов.

Для монтажа электрощита в квартире также необходимо учитывать метод прокладки электрокабеля в помещениях. Используется два основных типа монтажа электропроводки:

• наружная – прокладывается сверху штукатурного слоя отделки стены;
• внутренняя – для данного типа проводки в стене пробивается специальный паз с дальнейшей укладкой кабеля.

Ориентируясь на тип проводки, подбирается тип электрощита. Материалом для изготовления корпуса щитка служит:

• металл, имеющий специальную окраску или жаростойкое покрытие;
• прочный термостойкий пластик.

Отделка внутренней и внешней поверхности щита выполняется специальными красками различных цветов согласно требованиям техусловий.

Щиты производятся в различной комплектации и габаритов:

• в каркасном исполнении;
• разборные;
• цельнометаллические.

Выбор: Необходимая марка электрощита подбирается в зависимости от техусловий и габаритов ниши для установки.

Это интересно: Фундамент для дома из керамзитоблоков

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.

Образцовый щитокИсточник static.wixstatic.com

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Еще пример сборки щитка в видео:

Вводное распределительное устройство (ВРУ)

Вводное распределительное устройство является разновидностью распределительного щита, устанавливаемого на вводе питания объекта (здания, частного дома, производственного цеха и т.п.). Общее назначение щита-ВРУ схоже с функциями главного распределительного щита. СтабЭксперт.ру напоминает, что различие заключается в том, что ГРЩ осуществляет распределение питания между объектами, которые могут находиться на удалении друг от друга, а вводное распределительное устройство питает линии электропроводки внутри одного объекта (здания).

Пример ВРУ-щита.

Комплектность и конструктивное исполнение ВРУ могут быть различными. Наиболее часто встречающийся вид – в виде металлического шкафа. Типовые модели вводных шкафов для питания многоэтажных жилых домов и различных производственных объектов имеют трёхфазное исполнение.

Для удобства распределения питания внутри шкафа монтируется трёхфазная система шин, к которой крепятся жилы отходящих кабелей. Благодаря применению шин в качестве внутренних проводников, весь монтаж приобретает необходимую механическую устойчивость.

Довольно часто встречаются модели ВРУ, в которых отсутствуют автоматические выключатели. Роль коммутационных аппаратов играют рубильники. Привод управления рубильником может быть выведен наружу шкафа. Ручка управления при этом находится на правой боковой стенке. Передняя дверца шкафа в таких случаях оснащается специальной блокировкой, препятствующей её открыванию при включенном положении ввода. Таким образом обеспечивается требуемый уровень безопасности при обслуживании.

При отсутствии автоматического выключателя функции токовых защит выполняют плавкие предохранители.

В отдельных случаях вводное распределительное устройство совмещается со шкафом учёта. В этом варианте в отдельном отсеке ВРУ устанавливается счётчик электроэнергии. Поскольку описываемые шкафы обычно предназначены для питания достаточно мощных потребителей, токовые цепи счётчика подключаются через специальные измерительные трансформаторы тока. Первичные обмотки таких трансформаторов, обычно выполненные в виде коротких шинок, подключаются в разрыв (то есть, последовательно) каждой из трёх фаз ввода питания. Вторичные обмотки трансформаторов тока подключаются к клеммам счётчика медным изолированным проводом.

Количество модулей

Еще один не менее важный критерий выбора электрощита – по количеству модулей. Чтобы правильно подобрать размер щитка, нужно для начала составить схему электропроводки, в которой указать точное количество автоматов, УЗО, дифавтоматов, а также определить, будет ли стоять счетчик внутри электрощитка. С составленной схемой выбрать количество модулей не составит труда. Учтите, что ширина одно модуля – 18 мм (ширина однополюсного выключателя). Чтобы правильно выполнить расчет руководствуйтесь следующими значениями (количество модулей, которое занимает одно устройство):

1. Электросчетчик – от 6 до 8.
2. Трехфазное УЗО – 5.
3. Однофазное УЗО – 3.
4. Трехфазный автоматический выключатель – 3-4.
5. Двухполюсный автомат – 2.
6. Однополюсный автомат – 1.

Обычно для квартиры, если счетчик установлен на лестничной площадке, вполне достаточно выбрать электрощит на 12-16 модулей (лучше брать с запасом, мало ли, вдруг Вы в будущем захотите подключить реле напряжения для защиты бытовой техники). Если же квартира трехкомнатная и счетчик стоит у Вас в коридоре, лучше подобрать корпус не менее, чем на 16 посадочных мест.

В частном доме, собственно, как и на даче, потребителей электроэнергии больше, поэтому рекомендуется ставить электрический щит на большее количество модулей – минимум 24. Хотя, опять-таки, все будет зависеть от выбранной вами схемы электропроводки. Возможно, на освещение вы поставите только один автомат, а может быть и такое, что каждую комнату будет обслуживать свой автоматический выключатель. Помимо этого нужно учитывать напряжение на вводе — 220 либо 380 Вольт. Для трехфазного электросчетчика, УЗО и автоматов нужно будет больше места.

Выбор места установки

В жилом помещении целесообразно отвести единую зону для размещения в ней устройств, обеспечивающих подключение к внешним телекоммуникационным сетям и источнику электропитания. Централизованное расположение существенно упрощает обслуживание этих систем. Как правило, для такой зоны отводится место внутри квартиры радом с входом. В панельных домах предусмотрены специальные ниши в тамбурном помещении.

Если производится внешний монтаж, то под коробку КЩ необходимо подложить основание из негорючего материала.

Нижний край бокса должен находиться на высоте не менее 100 см от уровня пола, при этом верхняя часть корпуса ограничена высотой 180 см. Допускается снижение этого диапазона до 50 см и 130 см (соответственно), если в квартире живут инвалиды или граждане пожилого возраста.

Категорически запрещается устанавливать КЩ в следующих местах:

• в опасной зоне, относящейся к категории «0», «I» и «II» (душевые, ванные комнаты и т.д.);
• в предметах интерьера и мебели (например, шкаф или гардероб);
• над отопительными установками;
• рядом с сантехническим оборудованием;
• над газовой или электрической плитой;
• за территорией дома (ограничение не распространяется на щиты учета);
• на лоджиях и балконах, в том числе и застекленных;
• в помещении санузла;
• на лестничном пролете;
• в любом влажном помещении;
• в вентиляционной шахте.
