Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Особенности монтажа

Как правило, циркулярные электронасосы устанавливаются в магистраль с использованием байпаса – параллельного трубопровода с шаровым краном, через который подается теплоноситель при отключенной ветке насоса. Такая конструкция позволяет извлекать циркулярник для настройки, ремонта или замены без слива теплоносителя из системы.

Правильно выбрать циркуляционный насос для отопления – ответственная задача, решение которой лучше доверить специалистам. От выбранного агрегата зависит комфортность и эффективность работы системы отопления (оптимальный КПД устройства), расход электроэнергии, экономия которой при правильном решении может достигать 80%.

При желании можно самостоятельно провести расчеты по формулам, наиболее высокую точность подсчетов получают при использовании компьютерных программ. При работе с программами необходимо понимать, как правильно вносить данные – во многих случаях это требует специальных технических знаний, на получение которых придется потратить некоторое время

Обзор производителей

Поломка циркуляционного насоса, особенно в зимний период, может привести к выходу всей системы отопления из строя, что повлечет за собой немалые финансовые вложения для ее восстановления. Даже если поломка помпы замечена вовремя, то не всегда получится быстро купить новый аппарат, например, если дом находится вдали от города. Поэтому рекомендуется сразу покупать качественное циркуляционное оборудование от известных производителей.

Grundfos является известным на весь мир датским производителем, производящим насосное оборудование более 70 лет. Данный производитель впечатляет своей плодотворностью, поскольку ежегодно выпускает около сотни новых моделей агрегатов, которые с успехом используются, как в бытовой сфере, так и в промышленности. Модели циркуляционных помп, которые поставляет на рынок компания Grundfos, имеют следующие особенности:

Wilo – производитель из Германии, поставляющий на рынок широкий ассортимент циркуляционных помп различных модификаций, которые отличаются устойчивой работой и превосходным качеством. Продукции компании Wilo присущи следующие особенности:

аппараты соответствуют директиве по энергосбережению EnEV, которая подразумевает автоматическую регулировку работы циркуляционного оборудования;
насосы работают на переменном токе с напряжением 230/400 В (±10%);
основным материалом, применяемым для изготовления корпусов, является чугун;
аппараты могут иметь мощность от 40 до 200 Вт;
цена на агрегаты Wilo колеблется в диапазоне от 50 до 100 у.е.

DAB – известный производитель циркуляционных насосов из Италии. Данная компания работает уже более 40 лет и вместе с другими поставщиками насосного оборудования конкурирует на отечественном рынке, поставляя аппараты серии А и AV, имеющие следующие характеристики:

Типы насосов для систем отопления

Для подбора нужного насосного оборудования необходимо знать к какому типу оно относится. Существуют два типа насосов для систем отопления: с сухим и мокрым роторами.

С сухим ротором

Электрический двигатель такого типа насосного агрегата не имеет прямого контакта с водянистой средой, которую он заставляет циркулировать по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов насоса происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

P – величина давления;
R – сопротивление потоку для прямых участков трубопровода;
L – общая длина
Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
р – величина плотности теплоносителя при рабочей температуре;
q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

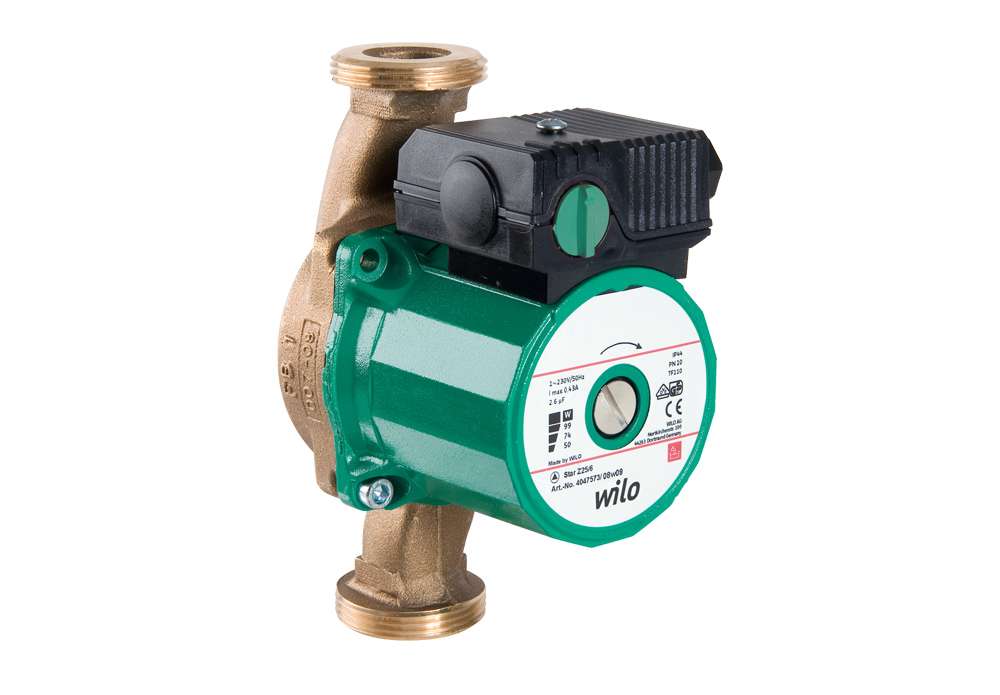

Циркуляционный насос Wilo Star-Z 20/7 CircoStar

Фото: https://beru.ru

Немецкое качество в сочетании с доступной ценой и компактными размерами позволили попасть насосу Wilo Star-Z 20/7 CircoStar в тройку лидеров рейтинга. Легкий прибор (2,8 кг) демонстрирует высоту подъема 6 м и пропускную способность до 6 куб. м/ч, экономно потребляя электроэнергию (146 Вт). Помпа способна работать в широком температурном диапазоне (-10…+110°С), поэтому изделие устанавливается в системах подачи холодной воды, отопления и кондиционирования. Этот циркуляционный насос на теплый пол отличается надежностью и долговечностью, это достигнуто за счет бронзового корпуса, графитовых подшипников и устойчивого к токам блокировки электродвигателя.

Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)

Таблица сравнений

Производитель	Страна производитель	Максимальная мощность, Вт	Пропускная способность, м³/ч	Производительность, л/мин	Подъем воды, м	Цена, руб.
ВИХРЬ ЦН-32-6	Китай	90	3,8	50	6	2700
Leberg GRS 25/4	Китай	88	2,4	40	4	2350
DAB EVOSTA 3 60/180	Италия	35	3,6	60	6	12850
UNIPUMP CP 25-60 180	Россия	93	3,18	53	6	2300
NeoClima TCP 25/4 180	Китай	88	3	50	4	1900
Wilo TOP S 30/10 EM PN6/10	Германия	180	10	166	10	23600
Grundfos UPS 32- 80	Дания	245	11	183	8	13000
Джилекс Циркуль 32/60	Россия	100	4,38	73	6	5700
VSB 04 15	Италия	25	0,7	11,6	1,7	6400
Zota Ring 65 -120SF	Россия	1300	19,98	333	12	36000

Данный обзор непременно окажет помощь в правильном выборе циркуляционного насоса, а также облегчит его, ведь здесь представлены лучшие модели в разных ценовых категориях, которые подойдут для любых целей. От выбора насоса зависит долговечность отопительной, снабжающей и подогревающей систем, их стоимость. Благодаря правильно подобранному агрегату можно сэкономить как на строительстве системы, так и на ее эксплуатации.

Средний сегмент (от 2000 до 10 000 руб.)

В среднем ценовом сегменте лидируют модели европейских производителей: Grundfos (Дания), Wilo (Германия). Хорошо зарекомендовала себя российская компания Джиллекс. Такие насосы используют в системах с 10-15 радиаторами, а также для водяных теплых полов.

Grundfos Comfort 15-14 B PM

Плюсы

Бесшумная работа
Компактность

Минусы

Неремонтопригодный
Лопасти быстро изнашиваются
Неоправданно высокая цена

От 6 000 ₽

Этот насос датского производства подходит для закрытых и открытых систем отопления и водоснабжения. Он предназначен для установки в помещениях. Производителям удалось снизить потребляемую мощность до 5-8 Вт при производительности до 7,5 л/мин при напоре 1,4 м за счет конструкции двигателя на постоянных магнитах и функции автоматизации работы.

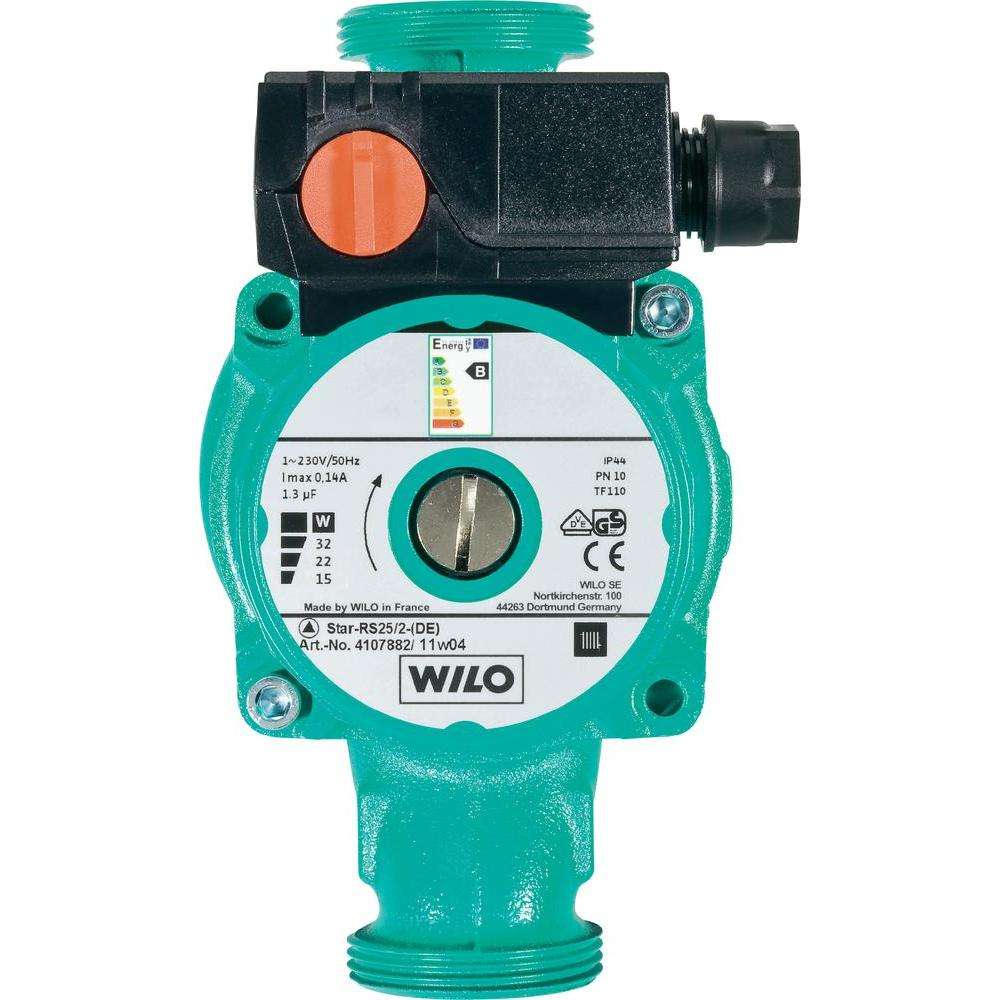

Wilo Star-RS 25/2

Плюсы

Бесшумный
Устанавливается в любом положении
Не требуется подготовка воды

Минусы

Непродолжительный срок службы
Надо спускать воздушную пробку после простоя
Низкое качество клемм для проводов питания

От 4 200 ₽

Популярная модель центробежного насоса с ротором мокрого типа работает с производительностью 33,8 л/ч при напорной характеристике 2 м. Потребляемая мощность – 45 Вт. Он может работать в режиме экономии электроэнергии за счет трехступенчатой ручной регулировки частоты вращения.

ДЖИЛЕКС Циркуль 25/80

Плюсы

Компактный
Нешумный в работе
Гайки для установки с антикоррозионным покрытием в комплекте

Минусы

Нет кабеля в комплекте
Винт для спуска воздуха выполнен из мягкого металла

От 6 300 ₽

Эту бюджетную альтернативу дорогим водяным насосам для организации систем отопления частных домов используют в помещениях высотой до 3 этажей. Он в состоянии обеспечить напор 8 м. Переключение скоростей работы — ручное. Защита двигателя от перегрева продлевает срок эксплуатации.

Основные виды

Выделяют циркуляционные отопительные насосы двух типов: с сухим и мокрым ротором.

Достаточно мощные агрегаты с высокой производительностью (КПД = 80-85%), которые отлично справляются с нагрузкой в разветвленных отопительных системах частных домов. При необходимости обогревать большие площади лучше выбрать именно такой тип, несмотря на стоимость. Здесь все рабочие узлы изолированы от воды уплотнительными кольцами, поэтому не испытывают коррозионного воздействия. Охлаждение мотора осуществляется специальным вентилятором на корпусе. Но у такой конструкции есть свои минусы: вращающиеся детали часто нуждаются в подновлении смазки, без которой они быстро изнашиваются. Кроме того, сухие насосы весьма требовательны к качеству воды. Различные взвеси могут заметно сократить срок службы торцевых уплотнителей.

Большим плюсом является возможность замены двигателя, если система отопления частного дома нуждается в модернизации. В этом случае легко выбрать и установить привод помощнее, чтобы он мог справляться с увеличившимися нагрузками. По принципу подключения двигателя принято дополнительное разделение сухих насосов на два подвида:

По расположению входного патрубка также различают вертикальные, горизонтальные и моноблочные модели.

«Сухой» циркуляционный насос – очень шумный агрегат. Поэтому его лучше вынести в отдельное помещение, максимально удаленное от жилых комнат. Не помешает и устройство дополнительной системы звукоизоляции стен.

2. С мокрым ротором.

Самый простой по конструкции циркуляционный насос для отопления. Его рабочие лопасти и ротор находятся в постоянном контакте с теплоносителем, то есть воздействуют непосредственно на него. Одновременно проходящая вода выступает в роли своеобразной смазки для вращающихся элементов механизма, а также отбирает избыток тепловой энергии, предотвращая перегрев узлов.

Циркуляционный насос с мокрым ротором работает в контуре отопления практически бесшумно, поскольку все звуки поглощаются и гасятся водой. Но этим его преимущества перед сухим «коллегой» не ограничиваются. Бесспорными достоинствами можно назвать:

Компактность и небольшой вес.
Длительное безаварийное функционирование.
Простоту в обслуживании и, если потребуется, в ремонте.

Меньшее энергопотребление в этот список включать не стоит, поскольку выдаваемая мокрым ротором мощность тоже будет ниже, чем у сухого. Причиной тому – слабые показатели КПД (около 50%). Да и скорость насоса в системе отопления не позволит применять его на линиях большой протяженности. Его предел – городская квартира или частный дом простой планировки.

Явным минусом агрегатов с мокрым ротором можно назвать их требовательность к качеству теплоносителя. Ресурс у такого оборудования очень большой, но чем хуже будет вода в системе обогрева, тем скорее он выработается. И если в случае с сухим типом замены потребует только резиновый уплотнитель, мокрый придется выбросить и купить новый.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Популярные модели с мокрым ротором:

Насос Wilo Star-RS – предусматривает возможность регулировать частоту вращения крыльчатки, то есть, по сути, управлять производительностью.
Star STG – от предыдущей модели отличается более высокой тепловыносливостью. Он может проработать около двух часов при увеличении температуры носителя до +120 ºС. Но нормальными условиями отопления для него остаются стандартные для этой серии +110 ºС.
Wilo Top S – подключается к одно- или трехфазной сети. Рабочая температура в системе – +130 ºС. Кроме того, он имеет дополнительную функцию автоотключения, если отопление по какой-то причине перестанет работать (например, потухнет котел).
Grundfos серия UPS – отлично зарекомендовавшие себя немцы, на которые в отзывах жалуются только по поводу высокой цены. В остальном владельцы единодушно называют эти насосы неубиваемыми. Причем даже в условиях, далеких от идеала.
Джилекс Циркуль – почти вдвое дешевле аналогов от Grundfos, но свой ресурс отрабатывают честно.

Wilo Star-RS 25/4-180

Фото:https://beru.ru

Пользуется популярностью у отечественных домовладельцев немецкий насос Wilo Star-RS 25/4-180. Только за 2 месяца этим прибором интересовались 2187 человек на ЯМ. Модель предназначена для небольших систем отопления. Прибор потребляет всего 48 Вт электроэнергии, выдавая максимальный напор 4 м и пропускную способность до 3 куб. м/ч. Модель выглядит надежно, чугунный корпус и вал из нержавейки обеспечат долгий срок службы. Высокой оценки от экспертов помпа заслужила за тихую работу, наличие переключателя скоростей.

Циркуляционный насос Wilo Star-RS 25/4-180 (48 Вт)

Маркировка и технические характеристики циркуляционных насосов

Приобретаемый для системы отопления насос должен соответствовать своему назначению. При выборе ориентируются на основные технические характеристики.

Максимальный напор

Он показывает, на какую высоту способна подниматься перекачиваемая жидкость. Этот показатель должен соответствовать этажности здания. При установке насосной станции на некотором удалении от коттеджа следует предусмотреть некоторый запас, требующийся на преодоление гидравлического сопротивления трубопроводов. Для большинства загородных домов подходят модели с напором от 4 до 8 метров.

Расход

Он указывает на максимальный объем перекачиваемой жидкости в единицу времени. Его исчисляют в м3/час или л/мин. Данный показатель учитывается при выполнении гидравлических и теплофикационных расчетов проектируемой системы.

Диаметр патрубков

Он напрямую связан с размером подходящих к насосу трубопроводов. Самые ходовые трубы в малоэтажных зданиях 25 и 32 мм.

Монтажная длина

От нее зависит выбор места для установки агрегата.

Для удобства пользователей большинство известных производителей включают основные характеристики в маркировку своих изделий.

Типичное наименование товара состоит из:

буквенного обозначения типа насоса и варианта его материального исполнения;
цифрового обозначения основных технических характеристик.

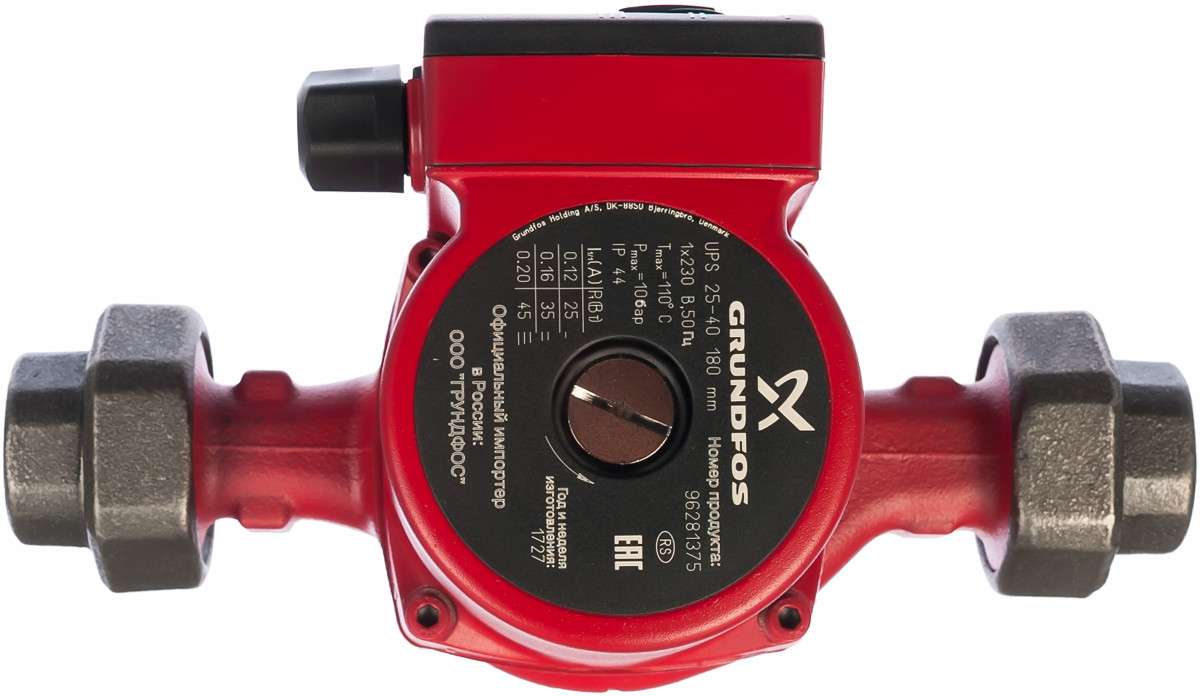

Циркуляционный насос Grundfos UPS 25-40 180

Фото: https://beru.ru

Датский бренд Grundfos является признанным лидером в сфере производства сантехоборудования. Компактный и легкий насос на теплый пол UPS 25-40 180 потребляет всего 45 Вт, выдавая при этом максимальный напор 4 м и пропускную способность 2,93 куб. м/ч. Модель оснащена асинхронным электромотором и переключателем. Установка может работать как в горизонтальном, так и вертикальном положении. Монтировать циркуляционный насос для теплого пола grundfos допускается и в закрытые, и в открытые системы отопления.

Циркуляционный насос Grundfos UPS 25-40 180 (45 Вт)

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

P – величина давления;
R – сопротивление потоку для прямых участков трубопровода;
L – общая длина
Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
р – величина плотности теплоносителя при рабочей температуре;
q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
