Расчет водопотребления
Как говорится в известной всем пословице, прежде чем отрезать, необходимо семь раз отмерить. Применима эта народная мудрость и к обустройству системы водопровода на даче. Хозяевам необходимо определиться с тем объемом жидкости, которое потребуется для нормального проживания на летнем участке всей семьи. Причем, судя по отзывам пользователей, в окончательной цифре необходимо учесть небольшой запас.
Расчет производится с учетом всех намечаемых точек водозабора и водорасхода. При этом необходимо учесть и такие объекты, как бассейн, баня и сауна
Хозяева должны принять во внимание и площадь плодового сада, а также участка, отведенного под выращивание овощей. Ведь собрать осенью урожай без полива вряд ли удастся
С каждым литром живительной влаги, который будет засчитан в объем расхода, все более обильным должен становиться и источник водоснабжения. Каким же он может быть?
Летний или зимний водопровод?
В зависимости от цикличности использования существуют два варианта водопровода:
— круглый год (зима);
— сезонная (летом).
Если ваша дача или дачный участок используется только в летний сезон, то есть с весны по осень, то тратить деньги на дорогой магистральный газопровод просто не имеет смысла.
Летняя водопроводная система идеально подходит для удовлетворения основных бытовых и сельскохозяйственных нужд в расчете на один участок. Но если вы привыкли к комфорту, используете дачный дом как зону отдыха, и хотите использовать воду так же, как дома в черте города, то вам лучше сделать зимний (всесезонный) водопровод на даче.
Зимнее водоснабжение — гораздо более сложная система. Необходимо учитывать все факторы, начиная с естественного уклона земли и заканчивая глубиной промерзания грунта в вашем регионе. Наличие насоса для подачи воды является обязательным. Одним словом, система водоснабжения зимнего типа для дачи ничем не отличается от системы водоснабжения частных жилых домов и коттеджей.
Самая простая летняя система водоснабжения
Самая простой летний водопровод на даче, представляет собой насос, подключенный к обширной системе разбросанных шлангов. Шланги разложены по участку, так что с их помощью вода была доступна по всему участку. Обычно это домик на даче, где подключена кухонная раковина, снаружи — летний душ и кран для полива зелени. Это три основные точки использования воды.
Кроме того, погружные насосы специально сконструированы для этой цели. Это означает, что они недостаточно эффективны для обеспечения водой большого количества потребителей.
Название «летний» было дано этому виду водопровода только потому, что он может эксплуатироваться только летом в теплую погоду. Осенью шланги были разобраны, освобождены от воды, скручены вместе, насос вытащен из источника забора воды, и все это хранилось до весны.
Самое интересное, однако, то, что такой водопровод был недорогим для владельцев дачных участков. Кроме того, всегда можно было изменить расположение точек полива путем перемещения шланга с одного места на другое. Шланги соединялись отрезками стальных труб, обычно диаметром 15-32 мм. Из этих труб , с помощью электросварки изготавливались фитинги в виде тройников или крестов.
Подключение поливочных шлангов пластиковыми фитингами
Сегодня металлические трубы заменены пластиковыми фитингами, которые продаются в строительных и садоводческих магазинах. И хотя этот вид водопровода становится все менее распространенным на дачах, фитинги все равно покупаются, а значит, кто-то ее все еще использует.
Следует отметить, что водопроводная сеть от насоса и шлангов разделена на два варианта в зависимости от того, как они проложены: открытая и закрытая.

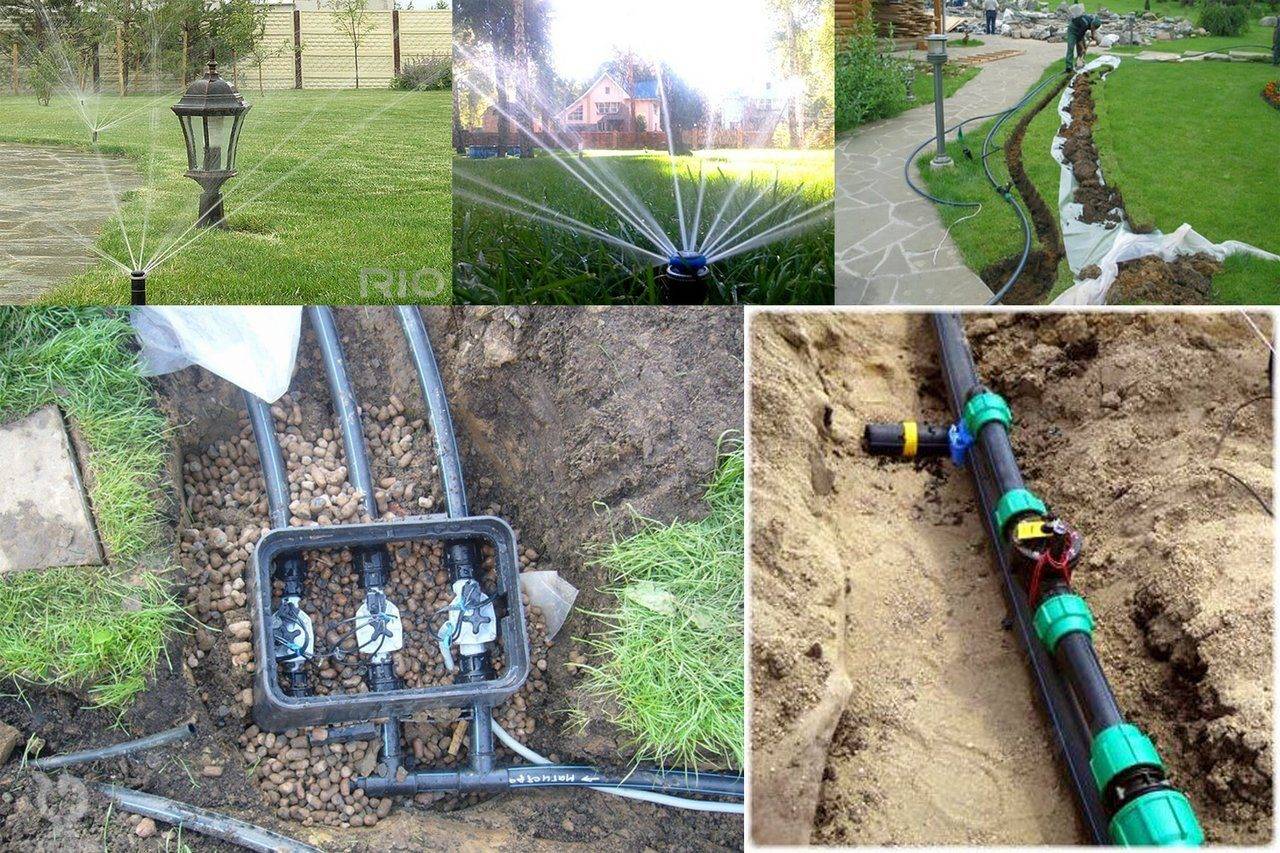

Первый вариант состоит из шлангов, уложенных на землю. Они находятся на виду у всех, и если у владельца дачи нет претензий к внешнему виду системы водоснабжения, этот вариант приемлем.
Водопровод на даче своими руками видео
Второй вариант — шланги, которые укладываются в подготовленные неглубокие канавки -10-30 см. Уложенные шланги покрыты грунтом, поэтому проблем с внешним видом участка и спотыканием об шланги не возникает.
Открытая система из пластиковых труб
Существует еще один простой вариант, когда вместо шлангов используются пластиковые трубы. Обычно это закрытая система, которая зарыта в землю. Трубы распределяются по участку в необходимых местах. Они могут быть разборной или неразборной системы.
— Первые — это небольшие секции, соединенные между собой разборными фитингами. Это означает, что водопроводную сеть можно в любое время разобрать и переместить куда нужно.
— Вторая – не разборная система. Поэтому планируется заранее, рисуется схема расположения труб. Такой водопровод делается раз и надолго.
Основным недостатком летнего дачного водопровода является необходимость поддержания уклона до точки подключения. В самой нижней точке водопроводной магистрали нужно установить сливной клапан, для слива воды на зиму. В противном случае вода может замерзнуть и прорвать трубы
Выбор источника водоснабжения
Здесь существует несколько вариантов.
1. Централизованный водопровод. Этот вариант самый простой. Но лишь при условии достаточного напора в трубопроводе для подачи воды. Иначе без приобретения насоса не обойтись. Впрочем, можно рассмотреть и другие возможности обеспечения дачи водой.
В данном случае вам потребуются трубы и фитинги. А чтобы проложить водопровод этим способом на даче, иметь особые навыки не нужно. Порядок работ таков:
- рытьё траншеи;
- прокладка труб;
- подсоединение к центральной магистрали водоснабжения.
Количество и тип комплектующих и труб, а также необходимость в дополнительном оборудовании зависит от того, какой источник воды будет использоваться

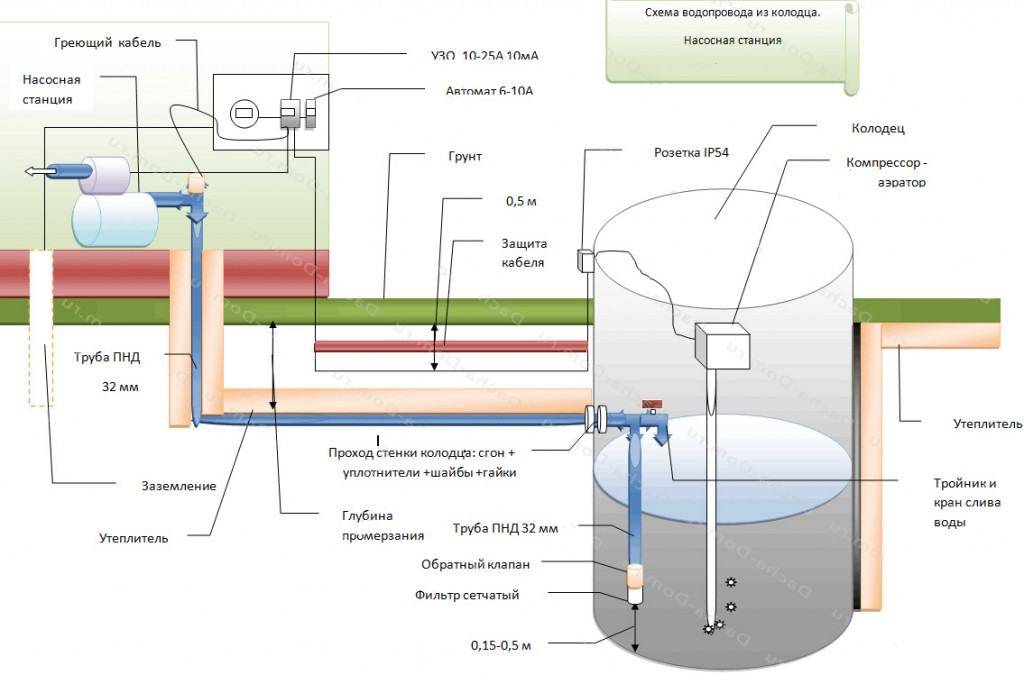

2. Шахтный колодец. Организовать водопровод на даче из колодца несложно. Для этого необходимо, прежде всего, выкопать шахту. С целью сокращения временных и физических затрат можно привлечь пару помощников. Главное условие – вода должна залегать на глубине не ниже десяти метров. Плюсы такого решения – это возможность самостоятельного ремонта и обслуживания конструкции данного типа. Чтобы содержать колодец в чистоте особых усилий и материальных расходов не потребуется.
Из минусов стоит выделить ограниченное водопотребление. Обеспечить достаточным количеством воды семью, состоящую из 4-х человек, способен не каждый колодец. Не исключено, что перед тем, как начать использовать, его придётся углубить.
Для создания такого варианта системы водоснабжения на даче можно использовать поверхностный насос. Он проще обслуживается и стоит дешевле, чем глубинный.
3. Источник воды — скважина. Пробурить скважину для водопровода на даче предпочтительнее там, где грунтовые воды пролегают ниже отметки 10 метров. Это потребует немалых денежных затрат, поскольку бурение стоит дорого. Но зато семья будет обеспечена чистой водой. А поскольку и обслуживание подобной конструкции недёшево, практикуется обустройство скважины на 2-3 соседних дома. Смету затрат увеличивает необходимость использования дорогого погружного или скважинного насоса. Но всё-таки этот вариант обеспечения водой лучший.
Бурение скважины затратно, но это лучший способ получить чистую воду для бытового водопровода
Разводка водопровода
Разводка труб по дому должна начинаться с водоразборной точки. Между трубой и потребителем (краном или смесителем) устанавливается шаровый кран, которым в случае аварии или ремонта можно будет перекрыть воду. Затем труба прокладывается к коллектору.
В этой простой работе следует соблюдать несколько правил:
- Нежелательно проводить трубы через стены, межкомнатные перегородки и другие строительные конструкции. Но если без этого не обойтись, труба в стене должна быть заключена в специальный металлический или пластиковый стакан.
- Для ремонтопригодности водопровода трубы рекомендуется крепить их на расстоянии 20-25 мм от стен.
- Устанавливая сливные краны, необходимо делать небольшой наклон в сторону смесителя или крана.
- Если нужно обойти наружный угол помещения, то трубу крепят на расстоянии 15 мм от стены, если обходят внутренний угол, то расстояние должно быть 30-40 мм.
- К стенам помещения водопроводные трубы следует крепить специальными клипсами. Клипсы обязательны в угловых соединениях, а на прямых участках клипсы должны находиться на расстоянии 1,5-2 метра друг от друга.
- Чтобы полипропиленовые трубы можно было соединить под углом надежно, рекомендуется использовать специальные ПНД фитинги и тройники такого же диаметра, что и труба.
- Главное правило – чем меньше в водопроводе углов, поворотов и наклонов, тем лучше сохраняется в нем давление.
Чтобы правильно подключить водопроводные трубы к коллектору, необходимо обязательно установить запорную арматуру. Она дает возможность отключить потребителя от водоснабжения при ремонте или аварии.
Нагрев воды
Нагрев воды осуществляется с помощью электрических нагревателей и газовых котлов. Вторые дешевле в эксплуатации, но требуют наличия газа, оформления документации и профессионального монтажа. Электрические модели проще и компактнее. Их можно легко установить самостоятельно. По принципу работы нагреватели бывают проточными или накопительными. Тип агрегата и его производительность выбирают исходя из объема водопотребления.
Для постоянного проживания можно рассмотрет возможность установки двухконтурного газового котла, который обеспечивает одновременно отопление дома и горячее водоснабжение.
Как составить план летнего водопровода
Прежде, чем приобрести трубы и приступить к их сборке, необходимо продумать план-схему и составить предварительный чертеж, подробно указать все размеры. Следует заранее решить: куда подвести воду, где будут располагаться точки водозабора, сколько понадобится соединений.
После чего с помощью колышков и шпагата выполняют разбивку будущей водопроводной трассы на земельном участке, измеряют и рассчитывают необходимый метраж труб, количество уголков, тройников, кранов и других расходных материалов. В любом случае небольшой запас комплектующих деталей не помешает. Хороший план — залог успеха, экономия сил, времени и денег.
В проекте должны быть отмечены имеющиеся и планируемые подземные коммуникации, дорожки, постройки, насаждения, особенно, если монтируется постоянная схема летнего водопровода. При устройстве стационарного летнего водопровода подготавливаются траншеи для укладки труб. Глубина закладки труб обычно составляет 30-40 см.
Однако, если трубы пролегают под грядками, и есть вероятность их повреждения лопатой или культиватором, то глубину траншеи увеличивают до 50-70 см. Это трудоемкий процесс, но заменять пробитые трубы и устранять течь еще сложнее. Трубы выходят на поверхность земли только в местах подачи воды.
При планировании постоянного водопровода важно помнить, что все трубы в траншее прокладываются под уклоном в сторону подключения к водозабору. В самой нижней части трубопровода устанавливают вентиль слива
Это позволит спустить воду на зиму и избежать повреждения труб. Необходимо заранее определить места для подведения воды.
Количество точек потребления зависит от расположения грядок, теплицы, летней душевой, бани, бассейна. Чтобы не переносить шланг с места на место, разумнее вывести трубы в 5-10 точках. К таким гидрантам подсоединяют отрезки шланга длиной 3-5м, что обеспечивает полив каждой отдельной зоны. На все точки потребления монтируют байонет для быстрого подсоединения шланга или систему автоматического разбрызгивания.
Прежде, чем отрезать шланги или распиливать трубы, следует тщательно замерить рулеткой необходимую длину, поставить метки маркером и только тогда приступать к разделке. Такой подход, по принципу семь раз отмерь – один раз отрежь, избавит от досадных ошибок и дополнительных затрат.
Составление проекта
Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.
Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.
Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.
Какие трубы используются для летнего водопровода на даче?
Сборка дачного водопровода из стальных труб является в высшей степени нерациональным решением.
Достоинства стали – прочность и термоустойчивость – в условиях дачного водоснабжения ценности не имеют.
Зато недостатки – подверженность коррозии, зарастанию грязью и солями, сложность обработки и большой вес (особенно важно в случае с разборным водопроводом) – проявляются в самой полной мере. Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД)
Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно
Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД). Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно.
Преимущества полипропиленовых труб
Летний водопровод на даче из полипропиленовых труб — выигрышный вариант. Важнейшим достоинством ПП-труб является возможность устройства неразъемных соединений, причем предельно простым способом.
Перед сборкой две детали нагреваются специальным инструментом – паяльником – до температуры плавления, вследствие чего их стенки в момент соединения сплавляются в одну.
Прокладка водопровода из ПП-труб в дачный дом
Риск протечек при этом сводится к нулю. Поэтому полипропиленовые трубы особенно уместны при скрытой прокладке водопровода.
Несмотря на свою простоту, пайка ПП-деталей требует некоторой практики, хотя и весьма небольшой. Начинающему монтажнику лучше немного потренироваться на ненужных деталях или обрезках труб.
Для прокладки летнего водопровода следует применять трубы марок PN10 или PN16 (цифрами указывается предельно допустимое давление), не имеющие армирования.
Особенности ПНД-труб
Летний водопровод на даче из ПНД труб собирают вручную.
Из инструментов понадобится только ножовка для резки труб и специальный торцовочный нож конусовидной формы.
Гайки на фитингах закручиваются только руками – в случае применения ключей может иметь место перетяжка соединения, вследствие чего в этом месте вскоре начнутся протечки.
Как собрать водопровод
Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.
Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.
Кран в системе должен стоять на выходе из дома и перед первым разветвлением
При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.
Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).
После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.
Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов
Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.
Летний водопровод на даче
В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.
Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить
Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.
Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах
Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.
Об организации автополива прочесть можно тут.
Необходимое оборудование
Для обустройства водонапорной системы на даче понадобится:
- погружной скважинный насос – его вид и мощность зависит от глубины скважины, необходимого объема воды и характера системы;
- трубы ПНД – обычно на 32 мм. Реже требуется труба на 40 мм, если выход составляет 1 ¼”;
- скважинный оголовок;
- фитинги для стыковки труб;
- кабель с влагозащитной оболочкой –для подключения насоса;
- термоусадочная муфта для подключения кабеля к насосу;
- зажимы для троса из нержавейки;
- термофен или газовая горелка;
- фильтры – в зависимости от типа скважины и места установки;
- накопительный бак, если нужен.
Если используются другие трубы – ПВХ, ППР – потребуются другие соединительные элементы и специальные инструменты для пайки.
Дополнительное оборудование для водопровода
Стандартное автономное водоснабжение включает в себя следующее оборудование:
- Насосы и насосное водоподъемное оборудование различных типов.
- Трубопроводы с фитингами, смесителями и кранами.
- Оборудование для контроля и поддержания необходимого уровня давления воды в системе
- Оборудование для очистки воды.
- Электрическая часть системы водоснабжения:
- защитная автоматика,
- проводка,
- распределительные щиты.
Очень часто для водоснабжения дома или земельного участка используется насосная станция.
Обычно, если колодец или скважина неглубокие – до 8 м, или при сравнительно небольшом потреблении воды.
Насосная станция также состоит из элементов, которые относятся и к автономному водоснабжению. Это:
- Насосы разных моделей и типов.
- Накопительные резервуары с разным объемом и разной конфигурации.
- Гидроаккумуляторы с мембраной.
- Электрические бойлеры, ТЭНы, водонагреватели и т.д.
Насосная станция
Чтобы подключить частный загородный дом к водопроводу, используется насосная станция, предназначенная для закачки воды из колодца или скважины в систему водопровода или в резервуар.
Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать требуемое давление в водопроводной системе с обозначенным расходом воды.
Насосная станция должна находиться как можно ближе к точкам потребления воды – в самом доме, в подвальном или цокольном этаже, в отдельном помещении, но обязательно в отапливаемом, чтобы вода не замерзала даже в сильные морозы.
Подключение насосной станции
От источника воды к насосной станции должна подходить труба, заканчивающаяся фитингом (латунь или бронза) с переходником диаметром 32 мм.
К фитингу подключается тройник и сливной кран, которым можно перекрывать подачу воды при ремонте или аварии водопровода.Подсоединяется обратный клапан.
Для поворота трубы нужно использовать уголок 90°. Лучше всего соединения водопровода делать быстрым подключением, которое называется «американка»:
- Подключается шаровый кран на подачу воды.
- Подключается фильтр грубой очистки (с металлической сеткой).
- Насосная станция должна иметь демпферный бак и реле давления.
Но если насос установлен в скважине или колодце, а все оборудование находится в помещении, то реле давления нужно подключать сверху трубы, а гидроаккумулятор или демпферный бак – снизу.
- Подключается датчик «сухого хода» насоса.
- Дальше подключается фильтр тонкой очистки воды и осуществляется переход на трубы 25 мм.
Теперь нужно проверить работу станции – запустить насос. Если откачки нет, проверьте правильность соединений или гидроаккумулятор на предмет перекачки.
О монтаже
На разных стадиях монтажа водопровода читатель наверняка столкнется с рядом технических проблем. Решения некоторых из них мы постараемся подсказать ему.
Если планируется зимняя эксплуатация дачи, прокладка водопровода на даче своими руками выполняется ниже уровня промерзания грунта. На тех участках, где это невозможно, труба помещается в пенопластовую или полиуретановую скорлупу и снабжается греющим кабелем.
Колодец с погружным насосом достаточно укрыть и утеплить. Вода в нем опять-таки обычно находится ниже уровня промерзания и на замерзнет.
Колодец на фото утеплен пенопластом.
Поверхностная насосная станция и гидроаккумулятор устанавливаются в отапливаемом помещении.
При подаче воды в емкость перед заливным клапаном не помешает установить фильтр грубой очистки. Состояние типичной дачной водопроводной сети оставляет желать лучшего; вода часто несет ржавчину и песок.
Погружной насос устанавливается на расстоянии не менее метра от дна колодца или скважины. В противном случае он будет поднимать ил со дна.
Илистое дно колодца снабжается донным фильтром из песка и гравия. На глинистых почвах под гравий укладывается дощатый щит из стойкой к гниению лиственницы.
Щит приваливается валунами, не дающими ему всплыть.
Как провести водопровод. Порядок работ
Подготовив все компоненты, можно проводить монтаж системы водоснабжения дачного дома. Сначала роется траншея от источника к месту входа трубопровода в дом. Глубинный насос опускается в шахту колодца или в ствол скважины. Агрегат поверхностного типа устанавливается в отапливаемое помещение либо в кессон вблизи от источника воды. К насосу подсоединяется труба, а её второй конец прикрепляется к пятивыводному штуцеру. К другим выводам этого приспособления крепят аккумулятор, манометр и реле давления.
Гидроаккумулятор служит для поддержания давления в системе на заданном уровне, а его объём может достигать 500 литров. Помимо всего прочего, такой запас воды будет очень кстати в экстренных случаях.
Подсоединив все эти механизмы, прикрепите трубу к пятому оставшемуся выводу штуцера и проведите магистраль непосредственно в дом по дну траншеи. Там же проложите и бронированный кабель. С его помощью вы сможете подключить насос и аккумулятор к электросети. И не забудьте заземлить розетку, через которую будет подаваться питающее напряжение на механизмы.
Перед местом входа трубы в дом поставьте запорный кран. В случае ремонта, закрутив его, вы отключите подачу воды в дом.
К устройству внутренней разводки приступайте после проверки работы наружного трубопровода и засыпав траншею. Каким бы ни был источник – колодец или скважина – желательно установить систему очистки. Состав воды может повлиять на количество используемых фильтров: не исключено, что вам может понадобиться не один, а несколько. Производительность системы очистки является величиной производной от состава и количества транспортируемой по трубопроводу воды. Разводка в доме выполняется с учётом удобства использования.
Компоненты магистрали водоснабжения
Магистраль водопровода на даче состоит из внутренней и внешней частей. Первая представлена водозаборными комплектующими, трубами и соединительными элементами. Наружная часть выполняет функцию транспортировки воды от источника в жилище по трубам. Простейшая система водоснабжения включает такие компоненты:
- насос;
- трубопровод;
- фильтры;
- источник воды.
В состав более функциональной системы входят ещё аккумулятор, защищающий насос от возможных перегрузок и контролирующий расход жидкости, автоматика, регулирующая процесс, и запорная арматура. Монтируя дачный водопровод, необходимо обеспечить легкодоступность его составляющих для обслуживания и осмотра. Устройство внутренней разводки зависит лишь от желания и возможностей хозяина и, в отличие от наружной части, не привязано к источнику живительной влаги.
Элементы системы водоснабжения от автономного источника
Для того чтобы устроить водопровод на даче своими руками, понадобится оборудование, инструмент, материалы.
- Насос электрический, ручной (при необходимости), гидроаккумулятор или насосная станция.
- Реле, сухое реле, зимний, обратный клапан, манометры, фильтр или система фильтров.
- Бойлер, проточный электронагреватель или газовая колонка для горячего водоснабжения.
- Трубы, гибкие шланги различных диаметров.
- Зажимные фитинги, тройники, муфты, прокладки.
- Запорная арматура, в том числе для точек водоразбора на участке.
- Фум-лента, лён для герметизации соединений.
- Инструменты: для земляных работ, электромонтажа. Ключи: газовый, разводной. Рулетка, уровень, ножовка по металлу или трубный резак, нож, сварочный аппарат для полипропиленовых труб.
Это базовый набор для водопровода на даче: все ситуации предусмотреть невозможно.
Схемы разводки внутреннего водоснабжения
Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:
Тройниковая
Схема тройниковой разводки
Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.
Коллекторная

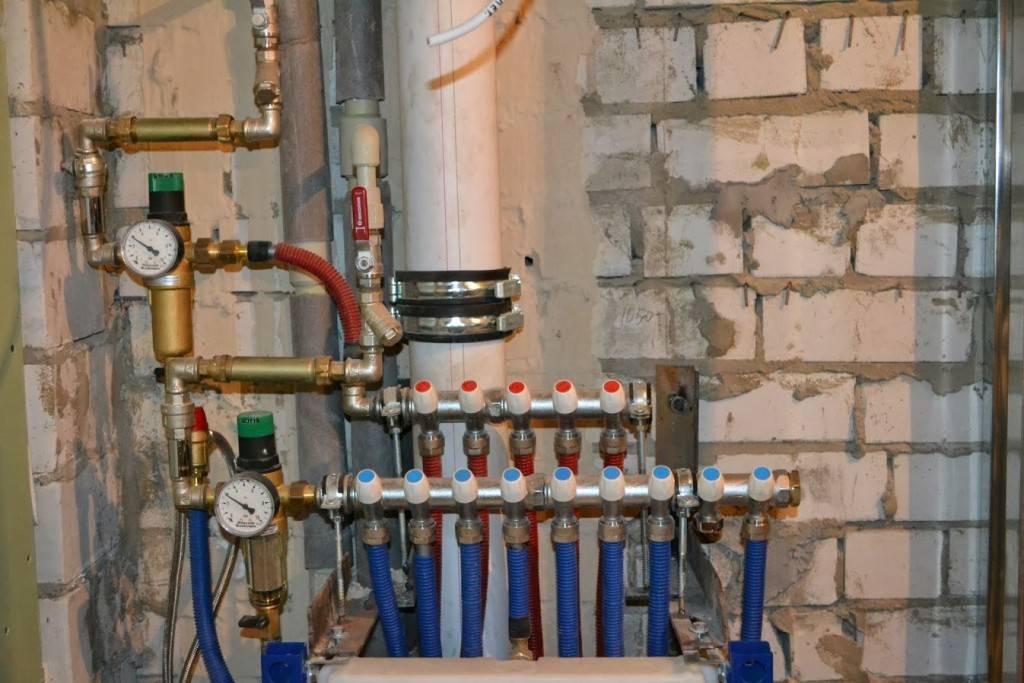

Коллекторная разводка холодного и горячего водоснабжения
Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.
Какие трубы лучше выбрать
Совсем недавно такой вопрос не стоял. Водопроводные трубы для дачи использовались только из стали.
На данный момент варианты из металла практически не берут, потому, что появилась превосходная альтернатива – пластиковые аналоги.
Для загородного участка лучше варианта не найти. Такие трубы не покрываются ржавчиной и не портятся от влияния низких температур.
Только при покупке нужно учесть тот факт, что пластиковые водопроводные трубы бывают разными:
- ПНД. Полиэтилен низкого давления. Такие изделия привлекают тем, что конструируются без вспомогательных элементов. Фитинги для работ с такими материалами оснащены резьбой и легко закручиваются вручную.
- ПВХ. Эти трубы для дачного дома используют очень часто. Они стоят меньше, чем предыдущий вариант и скрепляются посредством холодной пайки (на клей). Шов на таких заготовках выходит прочным и надежным.
- ППР. Этот вид пластиковых труб можно применять для холодной и горячей воды и для системы отопления. Соединяют данные материалы пайкой и муфтами.
Установка водопровода из ПНД
Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.
Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД — полиэтилен низкого давления.
Технология производства ПНД-труб такова:
- Расплав полиэтилена выдавливается через матрицу необходимого размера.
- Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
- После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
- Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.
Трубы из ПНД, бывают нескольких видов
- Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
- Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
- Средние, маркировка «С», рабочее давление до 8 атм.
- Тяжёлые — «Т», способные выдержать до 10 атмосфер.
При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки
Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов — тройников, уголков и т.д.
Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё — из 20-25-й трубы.
