Трубы для отопления частного дома что лучше: выясняем, какая труба лучше, с помощью характеристик и рекомендаций

Металлопластиковые трубы

Установка и перенос радиаторов

Этот вид материала был изобретен специально для использования в системах, где движутся жидкости с высокой температурой. Поэтому все его характеристики соотносятся с температурой теплоносителя.

Начнем с преимуществ:

  • Такие трубы не подвержены коррозии.
  • Их внутренние полости не собирают отложений.
  • Срок их службы — не менее 50 лет.
  • Так как металлопластиковые трубы для отопления выпускаются в бухтах по 50–500 метров, то есть возможность уменьшить соединения, которые всегда являются местами риска. Это первое. Второе — упрощается и ускоряется монтажный процесс.
  • Данный вид труб очень удобен в применении, если дом имеет сложное расположение комнат, и, соответственно, сложную схему разводки трубопровода. Металлопластиковые трубы легко гнутся, они пластичны и прекрасно сохраняют приданную им форму.
  • Минимальное линейное расширение при нагреве.

Когда разговор идет о металлопластиковых изделиях, понимаешь, что это высококачественный материал. И здесь важную роль играет пятислойная структура трубы, где используются полиэтилен, алюминиевая фольга и клеевой состав. Но специалисты подмечают, что немаловажным моментом является и способ соединения.


Элементы для монтажа отопительной системы

Если брать фитинги, то вариантов соединения три:

  1. Разъемное соединение, в котором используется резьба или цанга.
  2. Условно разъемное, или так называемый компрессионный способ.
  3. Неразъемное, где применяются специальные пресс-фитинги.

Выбор соединения будет зависеть от того, какие задачи вы ставите перед собой. К примеру, третий вариант можно использовать, если решено проводить скрытую разводку. Первый вариант удобен в случае, если проводится временная разводка с последующим изменением конфигурации схемы. Да и ремонт проводить в данном случае удобнее. Монтаж с пресс-фитингами связан со специальным оборудованием, которое стоит недешево. Такое приспособление может позволить себе только серьезная компания.

Недостатки материала

Теперь о недостатках, которых не так уж и много:

Металлопластиковые трубы боятся прямых солнечных лучей, открытого огня и механических нагрузок. Так что бить по ним молотком не стоит.
Резьбовое соединение имеет один недостаток. Обычно внутренний диаметр фитинга меньше, чем у самой трубы

Если качество теплоносителя оставляет желать лучшего, то велика вероятность, что отверстие фитингов со временем начнет уменьшаться.
Проводить резьбовое соединение нужно очень осторожно. Здесь главное — не пережать гайку

Если такое произойдет, то труба получит небольшой надлом. Следствие — разрыв трубы в процессе эксплуатации под действием температуры и давления теплоносителя.

Сложности выбора диаметра трубопровода

При выборе труб учитывается внутренний и внешний диаметр, а также материал изготовления

Основная сложность подбора диаметра заключается в особенностях планирования магистрали. Учитываются:

  • наружный показатель (медь и пластик) – поверхность арматуры может отдавать тепловые потоки в помещение;
  • внутренний диаметр (сталь и чугун) – позволяет рассчитать пропускные характеристики отдельного участка;
  • условные параметры – округленное значение в дюймах, нужно для теоретических подсчетов.

Зависимость размера от скорости теплоносителя

Выбор показателя диаметра определит пропускную способность магистрали с учетом рекомендованной скорости 0,4-0,6 м/сек. При этом учитывается, что при скорости менее 0,2 м/сек образуются воздушные пробки, а при скорости более 0,7 м/сек есть риск повышения давления теплоносителя.

Для исключения теплопотерь и увеличения скорости теплоносителя устанавливается насос

Насколько равномерно распределяется тепловая энергия по контуру и определяет диаметр патрубков. Чем он меньше, тем быстрее движется вода, но у скоростных показателей есть ограничение:

  • до 0,25 м/сек – в противном случае есть риски появления воздушных пробок и невозможности их удаления спускниками, теплопотерь в комнате;
  • не больше 1,5 м/сек – теплоноситель в процессе циркуляции будет шуметь;
  • 0,36-0,7 м/сек – эталонная величина скорости теплоносителя.

Параметры объема теплоносителя

Для систем с естественной циркуляцией лучше выбрать арматуру с увеличенным диаметром. Это снизит потери тепла в процессе трения воды о внутреннюю поверхность. При использовании данного приема следует учесть, что при увеличении объема воды повышаются затраты энергии на ее нагревание.

Гидравлические потери

Явление возникает, если трубопровод сделан из пластиковых изделий разного диаметра. Причина заключается в разности давлений на местах стыков и увеличению гидравлических потерь.

Для отопления квартиры и дома

Как и говорилось в самом начале, все материалы подходят в равной степени для обустройства систем отопления, у полимерных имеется ограничение в температурном режиме. Выбор следует делать на основании таких показателей, как удобство эксплуатации, эстетичность решения и экономическая выгода, особенности монтажа, долговечность.

Квартира с подключением к централизованной системе отопления

В этом случае есть целый ряд проблем:

  • Вода в системе плохого качества;
  • Не всегда точно известно, как циркулирует вода в системе;
  • Температура воды может существенно меняться и превышать допустимый предел;
  • Давление хоть и нормируется, но может падать или наоборот расти, притом в разы;
  • Большой шанс возникновения гидроудара.
  • Наличие блуждающих токов и наличие потенциала на трубах радиаторах и теплоносителе по отношению к окружающим конструкциям.

Стальные трубы не могут гарантировать долговечность, они быстро проржавеют и замусорятся, что хорошо видно по старым контурам отопления в большинстве домов. Наличие блуждающих токов усугубляет ситуацию.

Металлопластик и сшитый полиэтилен при внешней прокладке сложно выровнять, будет выглядеть не эстетично. Но это хороший вариант для любого вида отопления.

Полипропилен неплохое решение. Он прочен, выдерживает большое давление и способен перенести без потерь гидроудары. В наиболее распространенных типах котельных центрального отопления температура воды не превышает 90оС. Грязный теплоноситель не сказывается на трубах, проблема с токами решается сама собой.

Медь не подходит. Не соблюдается правило, исключающее гальванические пары. Стальные трубы, находящиеся в системе дальше медных по ходу течения воды, очень быстро разрушатся. К тому же если есть возможность установить медь в квартире, то вполне разумно установить и автономный котел отопления, который займет даже не большую часть требуемого бюджета.

Гофрированная труба является претендентом, если бы не блуждающие токи. Если установить гальваническую развязку в виде куска полипропиленовой трубы, то проблема частично решается, но не полностью. В остальном гофротруба идеально подходит для замены труб в квартире под центральную систему отопления.

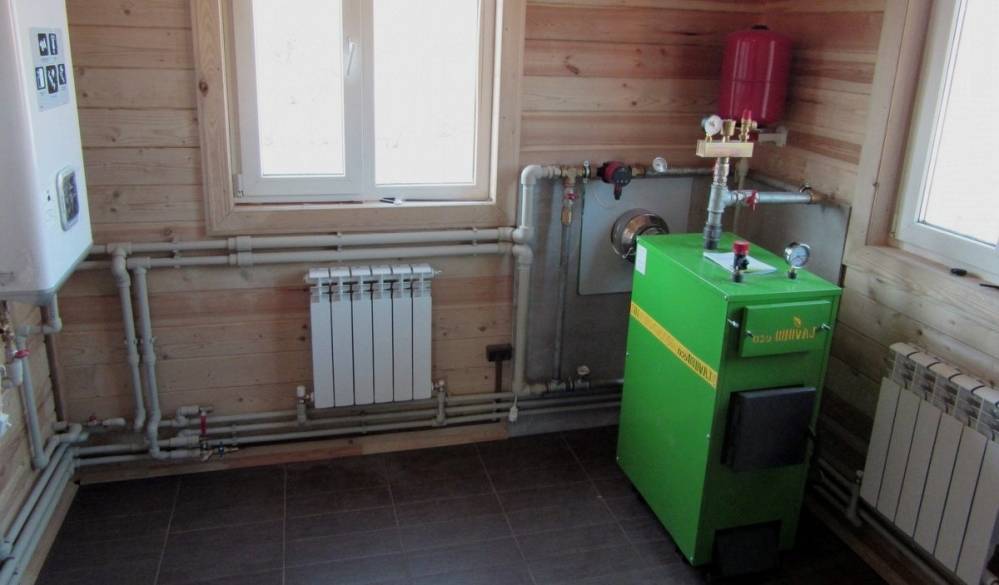

Частный дом, автономное отопление

Основное преимущество автономной системы – это полный контроль температуры и давления. Так что в этом случае следует рассматривать различные варианты подключения радиаторов и формирования, например теплых полов.

Теплый пол и стены

Металлопластиковые трубы или сшитый полиэтилен идеально подходят. Только они обеспечивают подключение контуров с минимальным количеством соединений, обладают достаточной гибкостью и их можно замуровывать в стены и бетонную стяжку без опасений.

Радиаторное отопление с двухтрубным скрытым подключением

Аналогично первому случаю для скрытой прокладки подходят металлопластик, сшитый полиэтилен и гофрированная стальная труба. Под обшивку гипсокартоном или другим листовым материалом на каркасной основе подойдет медь, при условии нахождения всех точек соединения и переходов в доступных для осмотра местах.

Радиаторное отопление с внешним монтажом

В этом случае лидерство среди полимерных труб берет металлопласт или сшитый полиэтилен. Полипропилен выглядит привлекательней и ровней, при этом способен выдержать большие нагрузки, прост в монтаже и не требователен в обслуживании.

Естественно подходит медь для обустройства не только эффективного, но и презентабельного отопления.

Стальные трубы требуют защиты лакокрасочными изделиями, однако все равно могут успешно использоваться в автономном отоплении. Хоть и не так долго, как другие варианты. Тем более добавится задача – регулярно проводить техобслуживание и профилактику системы.

Как видно, определенного и безоговорочного лидера среди труб для отопления попросту нет, но какие трубы лучше для подходят для отопления мы можем. Если не оглядываться на финансы выбор падает на металлопласт, сшитый полиэтилен или медь, а намного бюджетным вариантом является полипропилен, но со своими недостатками.

Теплопровод в многоквартирном доме: как выбрать трубы по наружному и внутреннему диаметру гильзы для радиатора

В системе обогрева дома не последнее значение имеет правильный выбор трубы, по которым течет теплоноситель. От диаметра зависит

  • Пропускная способность трубопровода,
  • количество воды, находящееся в отопительном контуре в единицу времени, и соответственно, теплоотдача;
  • давление воды в контуре.

Рассмотрим, как рассчитать правильный диаметр труб для системы обогрева с принудительной циркулированием, наиболее приемлемым для для отопления в частном доме. Выбирая трубы для отопительного контура, следует учитывать один фактор: медные и пластиковые трубы маркируются по внешнему диаметру, а в технических характеристиках стальных и металлопластиковых изделий — прописывается внутреннее сечение. Этот фактор имеет значение при расчетах диаметров и монтаже трубопроводов. Диаметр трубы для отопления загородного дома выбрать не сложно, если есть под рукой хороший теплотехник.

Диаметр труб отопления важен при монтаже и расчете системы

Но совсем иначе рассчитывается диаметр трубы для отопления частного дома

Важно помнить, что не на всем протяжении теплопровода следует выбирать для отоплениятрубы одного размера. На определенных участках, пор мере из разветвления, их сечение изменяется

Формула расчета диаметра труб для отопления частного дома

Расчет выполняется по формуле

Формула расчета диаметра трубы для отопления

D —диаметр трубы, в миллиметрах
∆t° — разница температур (между подаваемой водой и возвращаемой обратно в котел), указано в градусах Цельсия(Со);
Q —количество тепловой энергии, нужной для обогрева помещения в киловаттах, и рассчитанное нами ранее;
V — скорость теплоносителя в м/с — выбирается из определенного диапазона.

Опираясь на эту формулу, для простоты вычислений созданы данные, позволяющие рассчитать диаметр трубы.

На списке данных, (внизу) указаны величины для труб из полипропилена, потому что именно эти изделия все чаще используются для устройства отопительного контура. По ней вы определите диаметр, необходимый для заданной системы обогрева. Розовым цветом выделена оптимальная скорость перемещения воды — носителя тепла. Но если вы планируете устанавливать стальные, или металлопластиковые трубы, то работать будут другие расчеты.

Рассмотрим, как перемещается теплоноситель в контуре с принудительной циркуляцией. Она совершается посредством насоса, коллектора и носителя тепловой энергии. Если установить трубы с меньшим диаметром, то интенсивность движения горячей воды будет выше, она быстрее будет совершать оборот по трубопроводу и возвращаться в котлоагрегат. Соответственно, более широкий трубопровод замедлит движение теплоносителя.

Тонкая труба сделана для более быстрой циркуляции жидкости теплоносителя

Секреты монтажа стояка отопления: использование полипропиленовых труб 25 мм

Отопительный контур монтируется трубопроводом с меньшим диаметром по самым банальным причинам:

  • Чем тоньше трубы, тем ниже цена;
  • При открытом монтаже они не так бросаются в глаза, а при закрытом требуют меньшей глубины в штробах.
  • Чем меньше диаметр труб для отопления, тем меньше теплоносителя находится в системе. Это ведет к экономии топлива.

Температура теплоносителя в системе отопления зависит также и от скорости движения теплоносителя по трубопроводу.

Требования, которые предъявляются к отопительным трубам

Сегодня рынок представляет широкий ассортимент отопительных труб из различных материалов, что позволяет любому человеку найти подходящий товар по приемлемой стоимости. Однако, чтобы выбрать наиболее подходящее изделие для своего дома, стоит учесть целый ряд различных аспектов.

Оптимальные характеристики стоит подбирать исходя из вида отопительной системы. При этом обязательно нужно учесть:

  • Давление, с которым будет подаваться вода.
  • Специфику монтажа трубопровода.
  • Вид отопления (принудительный или самотечный).
  • Допустимые температурные рамки теплоносителя.
  • Структура системы (простая или сложная).

Приняв данные факторы во внимание, можно найти наиболее подходящие трубы для собственного жилья. Любое изделие, которое будет применяться для транспортировки теплоносителя, должно хорошо пропускать кислород. Если проигнорировать этот фактор, система может ржаветь изнутри что абсолютно не допустимо, ведь это провоцирует засорение и снижение продуктивности системы

Как защитить себя от протечек

Начнем. Вопрос что лучше себе многие владельцы, но не все знаю, что даже самые стойкие системы отапливания могут давать сбои. Даже если при их установке используются самые качественные узлы и комплектующие. Любой владелец частного дома знает как неприятна поломка отопительной системы, особенно в зимний период – именно поэтому нужно предусмотреть всевозможные варианты развития событий заранее. Какие трубы лучше для отопления металлопластик или полипропилен отзывы мы узнаем совсем скоро, а пока – о протечках.

Протечка труб – одна из самых распространенных поломок отопления. Стоимость восстановления трубной арматуры в частном доме будет иметь зависимость от сложности всей системы отопления. Например, если система отопления дислоцирована в полу, то для устранения протечки придется вскрывать большую часть пола. Если коммуникации отопления в частном доме сделано более разумно, то получить доступ к трубной арматуре можно без разбора напольных покрытий.

При монтаже систем отопления в частном доме нужно усвоить простое правило – доступ к соединению труб фитингами всегда должен быть свободным. В случае если доступ к вышеозначенным трубам на определенном отрезке сделать невозможно, то такие участки должны иметь исключительно цельную конструкцию.

Трубы для отопления частного дома какие лучше? Те, которые служат в течении продолжительного времени и достаточно неприхотливы в эксплуатации. Но даже самые наилучшие трубы требуют профилактики протечек. Что же делать если труба дала течь? Начнем с отзывов!

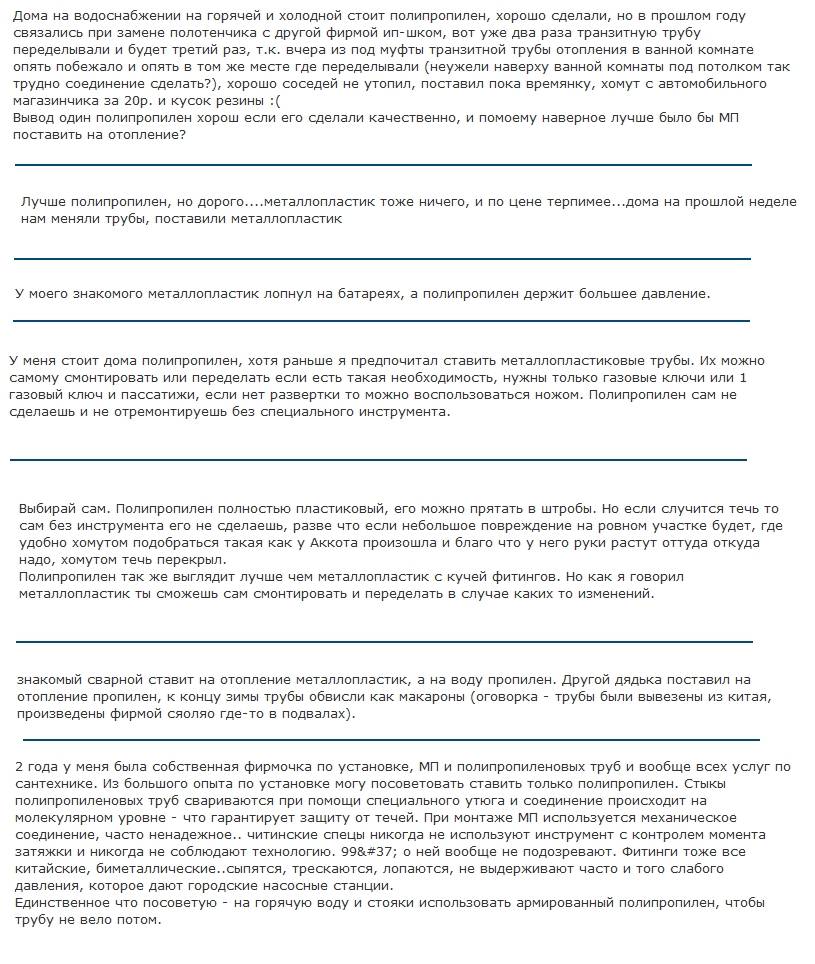

Какие трубы лучше для отопления металлопластик или полипропилен отзывы:

Отзывы о трубах отопленияПолипропилен – отличное решение для частного дома

От чего зависит выбор труб для монтажа отопительной системы?

Рынок стройматериалов даёт широкие возможности по выбору труб для отопления частного дома, какие выбрать – зависит от многих факторов. Консультирование в строительном супермаркете малоэффективно, торговые сети заинтересованы в сбыте залежавшегося и дорогого товара. Частные дома иногда подключают к общегородской системе. Для этого варианта производятся расчёты по установленным нормам. Индивидуальное строительство рассчитывается по другой схеме.

В доме будет холодно при плохой теплоизоляции или несоответствии:

  • сечения труб;
  • суммарной площади жилья;
  • проектной мощности котла;
  • типа топлива.

Все трубы отопления для частного дома соответствуют определённым критериям. Это зависит от разновидности системы отопления:

  • скрытая;
  • закрытая.

Соответственно, будет разная температурная нагрузка и подверженность перепадам температур. Встроенные трубы прокладывают:

  • по внешнему периметру дома;
  • внутри строения;
  • под полом.

Вид будущей отопительной сети — один из важных факторов при выборе труб, например, для теплого пола необходимы гибкие трубы

В многоквартирных строениях в целях экономии устраивают индивидуальную систему обогрева; такое отопление лучше делать из тех же труб и по такой же схеме, как и в частном доме

Важно принять во внимание вероятность гидроудара при запуске сезонного отопления, хотя большинство материалов отлично выдерживают и эту нагрузку

Металлопластиковые

Обладают многослойной структурой. Внутренняя поверхность формируется полиэтиленом с очень гладкой поверхностью. Он стойкий к коррозии, не обладает электропроводимостью. На внутренней поверхности не образуется осадка и накипи, не закрепляются микроорганизмы.

Второй слой – это металлическая фольга. Она компенсирует тепловое расширение полимеров, обеспечивает жесткость трубе, защищает от диффузии кислорода.

Верхний слой формируется белым полимером для эстетичности и защиты внутренних слоев от механических повреждений.

Все три слоя объединяются клеевым составом с высокой адгезией. Как результат, металлопластик обладает уникальными эксплуатационными характеристиками, долговечен, гибкий и легко обрабатывается.

Эксплуатационные характеристики:

  • Температура теплоносителя до 95 °С, включительно (при давлении 10 бар);
  • Максимальное давление при 95 °С – 10 бар, при 25°С – до 25 бар;
  • Разрушение происходит под действием давления свыше 90 бар при температуре 20°С;

Поставляется в бухтах длиной от 50 до 200 метров. Вместе с хорошей гибкостью можно прокладывать длинные контуры отопления с минимальным количеством соединителей и фитингов.

Для подключения к радиаторам, между собой и другими трубами используются специальные металлические фитинги. Патрубок с уплотнительными резинками вставляется в трубку, сверху происходит опрессовка с помощью металлической юбки, пресса или гайки и зажимного кольца. Соединение очень надежное и долговечное.

Теперь о недостатках:

  • Естественным ограничением является температура теплоносителя, если она может превысить 95°С или давление в системе выше 10 бар при высокой температуре, то использовать металлопластик нельзя.
  • Стоимость металлопласта выше, чем сшитый полиэтилен.
  • В местах соединения происходит утонение внутреннего диаметра, что сказывается на сопротивлении контура отопления, но это спорный момент т.к. другие трубы заведомо сами заужены.

В видео показывается пример монтажа металлопласта:

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Выбираем диаметр для Вашего отопления

Не рассчитывайте на то, что вы сразу сможете правильно подобрать нужный Вам диаметр трубы для отопления дома. Дело в том, что получить желаемую эффективность можно разными путями.

Теперь более подробно

Что самое важно в правильной системе отопления? Самое важное — это равномерный нагрев и доставка жидкости во все нагревательные элементы (радиаторы)

В нашем случае этот процесс постоянно поддерживает насос, благодаря которому за конкретный временной промежуток, жидкость движется по системе. Следовательно, выбирать мы можем только из двух вариантов:

  • купить трубы большого сечения и, как следствие, небольшая скорость подачи теплоносителя;
  • либо трубу маленького сечения, естественно давление и скорость движения жидкости при этом возрастёт.

Логически конечно лучше выбрать второй вариант диаметра труб для отопления дома, и вот по каким причинам:

при наружной прокладке труб, они будут менее заметны;
при внутренней прокладке (например, в стене или под полом), канавки в бетоне будут более аккуратные, и долбить их проще;
чем меньше диаметр изделия – тем оно, естественно, дешевле, что тоже немаловажно;
при меньшем сечении трубы общий объём теплоносителя также уменьшается, благодаря чему мы экономим топливо (электроэнергию) и снижаем инерционность всей системы.

Да и работать с тонкой трубой намного легче и проще, чем с толстой.

Как выбрать диаметр труб для отопления

Это предстает не менее важным фактором. Зависит он от материала – у разных труб диаметр отличается. Точные вычисления лучше предоставить специалистам, но самостоятельно можно узнать примерный диаметр.

Слишком большой диаметр негативно скажется на системе – давление уменьшается либо вовсе исчезает. Таким образом при меньшем диаметре выше скорость

Но здесь важно не уйти в крайность – оптимальной считается скорость в районе 0,2-1,5 м/с. Выход за предел грозит шумной циркуляцией

При подборе диаметра главной задачей является обеспечить достаточным количество тепла радиаторы и создать их равномерный прогрев. Выбирают либо меньший диаметр с высокой скоростью, либо крупный с низкой. Популярнее трубы отопления по первому варианту сразу по нескольким причинам:

  • Дешевле;
  • проще монтируется;
  • не забирают на себя много внимания в открытой прокладке труб. В закрытой же штробы используются меньших размеров;
  • используется меньше жидкости, что в итоге экономит топливо.

Для упрощения задачи были созданы таблицы, в которых показан возможный диаметр на основании количества теплоносителя, его скорости и температуры всей системы.

Какие бывают и какие лучше

Лучшие полипропиленовые трубы

По строению полипропиленовые трубы бывают трех видов:

  • Однослойные. Стенки полностью сделаны из полипропилена.
  • Трехслойные:
    • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
    • армированные фольгой — конструкция похожа.

Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw

Особенности автономных систем

В чем их отличие от магистралей центрального отопления?

Во-первых, отсутствуют сильные гидравлические удары, так как работы по опрессовке «частники» проводят только в исключительных случаях. Как правило, «скачки» могут быть, но незначительные, в случае «завоздушивания» системы при неправильной работе предохранительных клапанов.

Во-вторых, рабочее давление в замкнутых контурах редко превышает 2,5 атм, в то время как в «многоэтажках» может достигать и 10.

В-третьих, в теплоносителе нет агрессивных веществ, которые вводятся в него на этапе водоподготовки при централизованном отоплении.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм PN10 PN20 PN30
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
16 10,6 2,7
20 16,2 1,9 13,2 3,4 13,2 3,4
25 20,4 2,3 16,6 4,2 16,6 4,2
32 26 3 21,2 5,4 21,2 3
40 32,6 3,7 26,6 6,7 26,6 3,7
50 40,8 4,6 33,2 8,4 33,2 4,6
63 51,4 5,8 42 10,5 42 5,8
75 61,2 6,9 50 12,5 50 6,9
90 73,6 8,2 6 15
110 90 10 73,2 18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;
  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
  • 6,3 кВт – 16,6 мм (25 мм);
  • 11,5 кВт – 21,2 мм (32 мм);
  • 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
