Трубы металлопластиковые для водопровода: как правильно выполнять соединения

Материалы для отопления

Давление внутри централизованных отопительных систем может доходить до 4 атмосфер, тогда как в автономных этот показатель редко бывает выше 1,5 атм. Такие условия эксплуатации делают возможным применение металлопластиковых труб для организации отопления. В этом случае имеет место единственное ограничение, касающееся необходимости контроля температуры в доме.

Такие трубы отличаются минимальным показателем линейного расширения, поэтому при замерзании жидкости в них металлопластик будет повреждён

По этой же причине важно поддерживать постоянное отопление в помещениях. Твердотопливный котёл в этом случае не годится, так как теплоноситель не будет отличаться постоянными показателями

В этом плане рекомендуется теплоаккумулятор. Он предотвратит протекание труб.

Монтажный инструмент

Специальный инструмент понадобится, чтобы производить монтаж труб из металлопластика при помощи прессовых фитингов. Он предназначен для вырезания трубных отрезков нужной длины, преданию их торцам круглой формы и необходимого внутреннего диаметра, запрессовки фитинговой гильзы на трубе.

Пресс-клещи

Прессовочные клещи необходимы для сжатия гильзы на внешней трубной оболочке. Их рабочая поверхность имеет фигурную форму, позволяющую эффективно сжимать гильзу с наилучшим коэффициентом сцепления.

Стоит отметить, что прессовкой монтируют также тонкостенные металлические трубы из стали с защитным покрытием, нержавейки и меди. У нас они находят не столь широкое применение из-за слишком высокой стоимости труб и фитингов, а также самого профессионального обжимного инструмента.

Поэтому многие современные прессовочные клещи выпускают со сменными насадками под металлопластиковые, а также тонкостенные медные и нержавеющие трубы, выпущенные по разным технологиям производства и стандартам США, Канады, Австралии.

Рис. 9 Ручные пресс-клещи и их комплектация

Ручные

Ручной механический инструмент в виде клещей с длинными ручками, которые могут во многих моделях удлиняться для создания более мощного зажимного усилия, выпускают со сменными насадками под размеры 16, 20, 26, и 32 мм. Стоит отметить, что большинство ручного рабочего инструмента не работает с размером 32 мм из-за слишком больших физических усилий, которые необходимо приложить работнику для опрессовки.

Также ручной инструмент рассчитан только на работу с металлопластиком, для металлов требуется более мощный гидравлический или электрический привод.

Стоит отметить, что ручной инструмент рационально использовать в случаях, если проводятся разовый монтаж металлопластиковых труб своими руками. Для профессиональных целей он непригоден из-за слишком высоких потерь энергии работником.

К недостаткам ручных клещей относят высокие габаритные размеры из-за длинных ручек, что не всегда удобно при проведении работ в ограниченном пространстве.

Стоимость самого инструмента может существенно отличаться у разных производителей почти на порядок, недорогие модели среднего качества можно приобрести в районе 10000 – 20000 руб.

Рис. 10 Гидравлический обжимной инструмент

Гидравлические ручные

Ручной гидравлический инструмент оснащен гидроприводом, благодаря чему развиваемое им прижимное усилие намного выше, чем у ручных аналогов.

При помощи ручного гидравлического инструмента можно обжимать трубы диаметрами 16, 20, 26 и 32 мм как из металлопласта, так и из тонкостенной нержавейки и меди.

Благодаря невысоким размерам и коротким ручкам, ручным гидроинструментом можно проводить обжимание в труднодоступных местах. Данный инструмент отлично подойдет как для бытового использования, так и для профессионального применения.

Хотя гидравлические клещи дороже ручных, если подойти к их приобретению с умом и заказать товар из Китая на ресурсе Алиэкспресс, вполне можно уложиться в сумму 10000 руб.

Как осуществляется монтаж различных видов фитингов для металлопластиковых труб

В переводе, слово fitting означает: устанавливать, монтировать. В трубопроводах фитингами называют элементы соединения на окончании участков трубы.

При монтаже системы водопровода применяют такие виды фитингов для металлопластиковых труб:

  • муфты;
  • переходники на резьбовое соединение;
  • тройники;
  • компенсаторы;
  • колени.

Профессионалы зачастую применяют именно пресс-фитинги. Они позволяют герметично соединить два участка трубы и надежно их зафиксировать.

Для такого вида фитингов используют пресс-клещи. Они позволяют значительно увеличить срок службы такого соединения. Правда, в случае необходимости замены фитинга он может быть только отрезан вместе с небольшим участком трубы и заменен на новый. Эта процедура выглядит следующим образом:

  1. труба обрезается при помощи особых ножниц;
  2. калибратором обрабатывается окончание трубы, ровняется место среза и убирается внутренняя фаска;
  3. фаскоснимателем проходятся по внешнему краю трубы;
  4. гильза снимается с фитинга и осматриваются уплотнительные кольца (на отсутствие повреждений);
  5. пройдя проверку, гильза снова ставится на место;
  6. в трубу вставляют штуцер соединителя;
  7. над гильзой ставят пресс-клещи и прижимают ручки инструмента.

Одну гильзу нельзя обжимать более одного раза. Поэтому при неправильной установке такой фитинг подлежит замене.

Вместе с пресс-фитингами применяют и компрессионные виды фитингов (относятся к разборным видам). Они представляют собой комплект из накидной гайки, втулки, резиновых уплотнителей и фиксирующей цанги.

Затягивают такой фитинг при помощи двух гаечных ключей. Делать это необходимо в таком порядке:

  1. Труба предварительно подготавливается.
  2. На этот отрезок трубы насаживается гайка, после нее – обрезное кольцо, а потом труба вставляется в корпус фитинга.
  3. Перед затягиванием гайки необходимо сделать подмотку ФУМ-лентой (2-3 витка от края резьбы, удерживая ленту в натянутом состоянии). Далее резьба смазывается подсолнечным маслом для дополнительной защиты от протечек.
  4. Гайка крутится вручную до упора. Только после этого одним гаечным ключом фиксируем фитинг, а вторым подтягиваем саму гайку.

Такое соединение имеет ряд преимуществ:

  • нет необходимости в применении дорогостоящего оборудования;
  • не нужны специальные знания и навыки;
  • возможность демонтажа соединения в случае необходимости.

Есть у этого вида фитингов для металлопластиковых труб и свои минусы:

  • большие перерывы в пользовании отопительной системы или некачественная установка фитинга могут привести к ослаблению соединения;
  • периодически требуется замена резиновых уплотнителей (частоту их замены определяют в зависимости от условий эксплуатации водопровода или отопительной системы).

Из-за конструктивных особенностей разных видов металлопластиковых труб (разница в свойствах пластика и металла) каждый материал в составе трубы имеет свой коэффициент расширения. Поскольку протекающая жидкость имеет большой температурный диапазон, в местах соединения возникают со временем протечки. Это одна из причин, по которой все виды металлопластиковых труб монтируют не в натяжку.

Крепежами трубу фиксируют на стене, с шагом 1 метр. Крепеж саморезом фиксируется на горизонтальной или вертикальной поверхности, а в него вставляется труба.

После монтажа системы водопровода необходимо проверить ее на отсутствие протечек:

смонтированные трубы подсоединяют к гибким шлангам смесителя или водонагревателя, визуально осматривается целостность соединений;
особое внимание уделите тройникам и другим разветвителям (откройте краны в точках водозабора и медленно прокрутите кран подачи воды);
данный этап проверки лучше делать с напарником (одновременно с подачей воды нужно контролировать ее выход из конечных точек), после промывки водопровода конечные точки водозабора закрываются, и система проверяется под давлением;
для наглядности можно провести по местам соединений элементов системы бумажной салфеткой (для выявления возможных протечек).

Читайте материал по теме: Виды полипропиленовых труб

Конструкция металлопластиковых труб

МП-трубы, как и другие разновидности этой группы материалов, характеризуются двумя геометрическими параметрами:

  • проходной диаметр;
  • толщина стенки.

Поэтому описание конструкции металлопластиковой трубы сводится только к рассмотрению структуры её стенки — оболочки из двух слоёв полимера с алюминиевой прослойкой (0,2 – 0,6 мм), скреплённых специальным вяжущим. Таким образом, это алюминиевая труба с продольным швом, выполненным лазером или ультразвуком, имеющая внутреннюю и наружную оболочки из полиэтилена.

Продольная сварка алюминиевой оболочки может быть выполнена встык или внахлёст. Стыковка оболочки встык более качественная, внахлёст – проще по технологии, поэтому изделия с алюминиевой прослойкой, сваренной встык, дороже.

Полиэтиленовые оболочки обеспечивают герметичность трубопровода, теплоизоляцию транспортируемой среды и способны выдерживать определённую часть давления, которое оказывает на трубопровод теплоноситель, а алюминиевая трубка ещё добавляет конструкции прочности, а также снижает величину линейных деформаций при температурных изменениях. Кроме того, срединная оболочка из алюминия, в зависимости от толщины, позволяет придать трубе необходимую конфигурацию при монтаже, то есть согнуть её под нужным углом, и изгиб будет зафиксирован алюминием, а не исчезнет после прекращения приложения усилий.

Металлопластиковые трубы

Структура металлопластиковой трубы имеет 3 слоя. Два полиэтиленовых и между ними – алюминиевый. Все слои фиксируются посредством клеевого состава. Сложность конструкции обеспечивает длительный срок службы металлопластиковых труб.

В массовом производстве выпускается металлопластик диаметром 16, 20, 26, 32, 40мм: с их помощью формируют обширные и локальные разводки водопровода, подводки к бытовым приборам. Трубы большего диаметра (от 50 и выше) применяются нечасто и только в промышленности.

Для МТ характерны следующие свойства:

  • термостойкость;
  • антикоррозийность;
  • устойчивость к агрессивным химическим веществам;
  • легкость;
  • гибкость;
  • низкая электропроводность;
  • прочность;
  • кислородонепроницаемость.

Целевое назначение металлопластиковых труб:

  • тепло- и водоснабжение, отопление;
  • транспортировка жидких и газообразных веществ в различных отраслях хозяйствования;
  • в системах кондиционирования;
  • как защитные экраны для электрических кабелей и других проводов.

Преимущества металлопластиковых труб

Металлопластиковые трубы водопроводные имеют несколько преимуществ перед другими изделиями подобного типа:

  • устойчивость к низким температурам;
  • не обладают коррозией;
  • на внутренних стенках труб не образуются отложения минеральных солей;
  • обладают пластичностью, не теряя формы после изгиба;
  • просты и удобны при монтаже системы водоснабжения;
  • соединение не требует специальных навыков и инструментов.

По сравнению с металлическими и пластиковыми трубами они более дешевы.

Состав металлопластиковых труб

Металлопластиковые водопроводные трубы весьма прочны, надежны, благодаря уникальной конструкции.

Они состоят из нескольких слоев:

  • внутренние стенки представляют собой слой пищевого полиэтилена, что позволяет использование в сети водоснабжения;
  • затем идет клеящая пленка;
  • следующий слой – алюминиевая фольга, которая способствует прочности изделия и уменьшению расширения материала из-за колебаний температуры;
  • далее находится снова клеящая пленка;
  • с внешней стороны достаточно толстый слой полиэтилена.

Конструкция металлопластиковой трубы

Именно слой полиэтилена способствует высокой степени пластичности подобных труб.

Правильный выбор труб металлопластиковых водопроводных обеспечит на долгое время частный дом или квартиру качественным водоснабжением. Производители этих изделий гарантируют работу труб на срок более 50 лет. Отличительной особенностью металлопластиковых труб является удобство и простота установки.

Комплект труб с соединительными фитингами по сути дела представляют собой конструктор. Многие садоводы делают водопровод на своем участке именно из этих изделий, так как осенью его легко демонтировать, а на следующий год можно снова использовать.

Трубы для водопровода металлопластиковые подходят для горячего и холодного водоснабжения благодаря своим характеристикам:

  • рабочая температура воды составляет не более 95 градусов выше нуля по Цельсию;
  • кратковременно допускается использование жидкости с температурой до 130 градусов;
  • рабочее давление внутри трубы составляет 10 бар при температуре 95 градусов, а при температуре воды от 0 до 25 градусов оно может быть до 25 бар.

Выбор водопроводных труб: что следует учитывать?

Если возникает необходимость проложить новую водопроводную систему или заменить уже имеющуюся, то необходимо учитывать следующие правила:

  1. Все слои должны быть надежно соединены. Убедиться в этом не сложно, необходимо внимательно рассмотреть срез.
  2. Для водопровода рекомендуется выбирать изделия, где фольгированный слой имеет толщину около 0,3 миллиметров. Ведь слишком тонкий слой быстро приходит в негодность, а толстый не лучшим образом сказывается на гибкости.
  3. Рекомендуется выбирать изделия, которые имеют качественный внешний и внутренний слой. Как правило, они маркируются – HDPE.
  4. Лучше приобретать конструкции, которые сваривают встык, потому что они отличаются надежностью.

Нюансы производства

Наружный диаметр металлопластиковой трубы — постоянен на 100% и контролируется в процессе производства. В процессе экструзии мягкая пластиковая труба проходит через обработку холодными температурами. Поскольку пластик при охлаждении сжимается, точно контролировать можно только один размер трубы: внутренний или внешний

Обычно производитель уделяет внимание именно внешнему диаметру — чтобы при установке трубы хорошо совпадали с фитингами. Толщина стенки трубы изменяется в зависимости от номинального давления

Чем выше давление, тем толще стенка. Соответственно, чем ниже давление, тем тоньше стенка. Однако внешний диаметр всегда должен быть одинаковым, чтобы труба и фитинги соответствовали друг другу должным образом.

Это часто создавало проблемы инженерам-проектировщикам, поскольку они привыкли делать свои расчеты расхода на основе внутреннего диаметра трубы, поскольку это определяло показатели расхода и напора. Чтобы найти решение, был установлен ряд стандартов.

Тем не менее стоит отметить, что у металлопластиковых труб достаточно тонкие стенки. Поэтому при разных размерах металлопластиковых труб, внутренний и наружный диаметры практически одинаковы.

Технические характеристики

Технические характеристики этих металлопластиковых труб для водопровода приведены ниже:

  • Толщина пластика Ø 16 и 20 мм – 2 мм и 2,25 мм.
  •  Толщина алюминиевого слоя – 0,2 мм и 0,24 мм.
  • Вес 1 погонного метра Ø 16 мм – 115 г, Ø 20 мм – 170 г.
  • Один погонный метр трубы Ø 16 мм содержит 0,113 литра воды, Ø 20 мм – 0,201 литра.
  • Для любого диаметра металлопластиковых труб коэффициент расширения составляет 0,26×10-4 на 1°С, коэффициент теплопроводности – 0,43 Вт/м×К, коэффициент шероховатости – 0,07.
  • Показатели прочности клеевого и сварного соединений для алюминия – 70Н/10мм2 и 57Н/10мм2.
  • Прочность на поперечный разрыв – 2880 Н.
  • Минимальный радиус изгиба трубогибом и вручную – 45 мм и 80 мм.
  • Кислородная диффузия – 0 г/м3.

При давлении в трубопроводе 10 бар рабочая температура теплоносителя должна составлять 0-95°С.

При повышении давления до 25 бар рабочая температура теплоносителя не должна превышать 25°С.

Кратковременная температура теплоносителя для металлопластикового трубопровода – 110°С.
Максимальное рабочее давление при эксплуатации металлопластиковых труб в максимальной рабочей температуре – 10 бар.

Разрушающее давление при температуре теплоносителя 20°С – 94 бар.

Металлопластиковые трубы, в которых температура и давление постоянны и неизменны, могут без разрушения эксплуатироваться при таких условиях:

  1. Температура -20°С, давление 5,71 Мпа в течение 1 часа.
  2. Температура -95°С, давление 3,3 МПа в течение 1 часа.
  3. Температура -95°С, давление 2,93 МПа в течение 1 часа.
  4. Температура -95°С, давление 2,57 МПа в течение 1 часа.

Металлопластик

Такая труба получается легкая, прочная и гибкая. Однако такая труба не будет ржаветь. Плюс такой трубы в том, что ее можно изогнуть руками. Таким образом, облечен ее монтаж. Крепление трубы производится пластиковыми клипсами

, труба при нагреве не провисает.

Монтаж соединений производится по типу «ЦАНГА» — вставил трубу, затянул обжимное кольцо и соединение готово. Правда одним из минусов таких соединений является необходимость подтягивания обжимных соединений на горячем водоснабжении. Так как при эксплуатации в связи с периодическим сужением и расширением соединения трубы, возникает выработка и соединение теряет свои уплотнительные свойства, что влечет необходимость подтягивания цанговых соединений.

Также существуют фитинги для металлопластика

, которые лишены таких минусов, к таким соединениям относят «ПРЕСС фитинги». Единственный минус – необходимость иметь «ПРЕСС инструмент». Для правильного и безопасного изгиба трубы из металлопластика необходимо применятьпружинный кондуктор . Он не позволит повредить трубу. А чтобы аккуратно зачистить срез трубы необходимо использовать калибратор.

В наши дни металлопластик очень распространен. Труба из металлопластика годится длятеплых полов ,отопления ,водоснабжения . Имеет очень малые температурные удлинения. Ее можно применять для стояков водоснабжения в многоквартирных домах, труба устойчива к опрессовке, не поддерживает коррозии и постепенного засорения от примесей ржавчины. Но если в вашем доме имеется такой неприятный фактор, как блуждающие токи в стояках водопровода – надеяться на долгую эксплуатацию такой трубы мы Вам не советуем. Так как на практике в местах цанговых соединений в связи с тем, что алюминиевая кромка соприкасается с фитингом, возникает место окисления и в таких местах происходит разрушение трубы. Его можно с легкостью выявить, проявляется в виде вздутия трубы. Такжеметаллопластик подразделяется по толщине алюминиевой трубки или фольги. Поэтому, выбирая дешевый металлопластик, Вы обрекаете себя на возможные мучения и прорывы трубы. Лучше взять качественный металлопластик, пусть он будет немного дороже, но зато быть уверенным, что такая труба прослужит долго.

Разочарование

Всего через 2-3 года после массового появление нового материала на полках магазинов о нем стали появляться первые отрицательные отзывы. Они сводились к жалобам на течи компрессионных (с накидными гайками и разрезными кольцами) фитингов на горячей воде и отоплении (см. Фитинги для водоснабжения частного дома). Обычно течь удавалось ликвидировать, подтянув гайку; но зачастую через некоторое время она возникала снова.

Типичное место течи — соединение трубы с фитингом

Труба металлопластиковая холодного водоснабжения: течей можно не бояться

Отношение к металлопластику изменилось. Опытные сантехники стали рекомендовать своим клиентам использовать стальные трубы — черную сталь и более сложную в монтаже оцинковку.

Соединение металлопластиковых труб

Конструкции стыкуют между собой при помощи специальных элементов – фитингов, которые тоже бывают различных видов

Таблица №4. Разновидности фитингов для соединения металлопластиковых конструкций.

ВидОписание
ЦанговыеЭлементы подходят для соединения труб из различных материалов. Часто такая необходимость возникает при замене поврежденного фрагмента системы. Кроме того, эти соединения подходят для стыковки металлических и металлопластиковых изделий. Плюсы использования фитингов: — долговечность; — возможность повторного монтажа. Недостатком является ослабление соединений в течение времени, из-за чего может случиться протечка. Только эти детали не разрешается устанавливать в труднодоступных точках.
КомпрессионныеЭто популярные соединения для конструкций подобного типа. В комплектации к ним по стандарту идут специальные кольца и прокладки. При отсутствии этих элементов не получится сделать надежную стыковку. Преимущества использования соединений: — отсутствие необходимости использовать большое количество приспособлений при монтаже; — повторное применение после демонтажа. Из недостатков фитингов следует отметить: — монтаж требует времени; — отсутствие возможности установки в труднодоступных местах; — придется контролировать герметичность.
Пресс-фитингиНачинать процесс установки следует с демонтажа гильзы, благодаря чему получится проверить состояние уплотнителей. Если с изделиями все нормально, то необходимо приступать к процессу. В данном случае установка осуществляется с помощью специальных зажимов. Из плюсов следует отметить: — длительную эксплуатацию; — возможность установки в труднодоступных местах и стенах. Минусы соединений: — необходимость приобретения специального инструмента; — элементы не получится использовать повторно после демонтажа.

Цены на различные фитинги для металлопластиковых труб

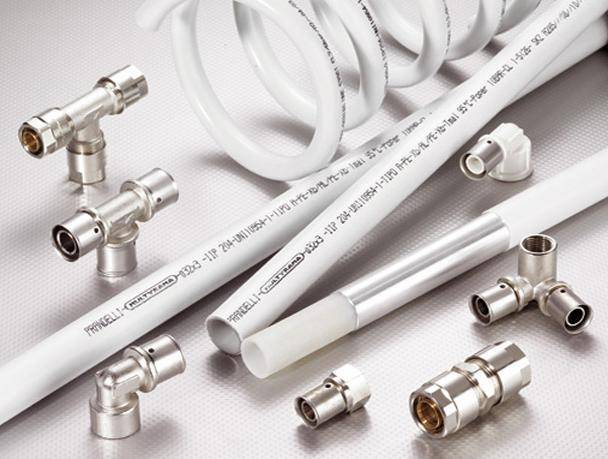

Фитинги для металлопластиковых труб

Монтаж пресс-фитингов на металлопластиковую трубу

В комплектацию входит следующее:

  1. Фитинг в форме уголка, тройника или муфты. Для создания надежных соединений используют латунь.
  2. Гильза. Это главный элемент, который обжимают специальным инструментом для стыковки.
  3. Эластичное кольцо, которое необходимо для фиксации гильзы и фитинга.


Соединительные гильзы

В процессе монтажа нам понадобятся следующие инструменты:

  • резак;
  • калибр;
  • зенкер;
  • строительный нож;
  • электропресс.

Процесс соединения труб электропрессом: пошаговая инструкция

Шаг 1: для начала необходимо разрезать изделия по нужной длине, используя резак. После чего с помощью калибра следует сделать их калибровку. Как правило, этот инструмент еще способствует снятию фаски. Тем не менее, рекомендуется дополнительно зачистить внутреннее пространство строительным ножом.


Калибруем каждую трубу

Шаг 2: теперь необходимо надеть гильзу на трубу, где имеется индикатор, который позволяет рассмотреть, дошла ли труба до конца.


По индикатору видно, что конструкция дошла до конца, поэтому следует продолжать монтаж

Шаг 3: далее необходимо вставить в гильзу трубы с двух сторон и подключить в сеть инструмент – электропресс. При этом следует использовать щипцы в соответствии с размером трубы, обычно на них имеется маркировка.


Особенности маркировки металлопластиковых труб


Вставляем щипцы в инструмент

Шаг 4: теперь следует разжать щипцы вставить в них поочередно трубы и зажать.


Получится неразборное соединение

Как паять металлопластиковые трубы?

Стоит отметить еще один способ соединения водопроводных труб – пайка. Для этого необходимо использовать специальный переносной сварочный аппарат. Чтобы стык получился надежным, следует перекрыть воду в систему. В остальном, с этим справится даже новичок.

Цены на популярные марки переносных сварочных аппаратов

Переносной сварочный аппарат

Как согнуть металлопластиковые изделия?

Часто приходится сгибать трубы, потому что невозможно организовать водопровод только с прямыми линиями. Сделать это просто, используя инструмент – трубогиб или пружины.

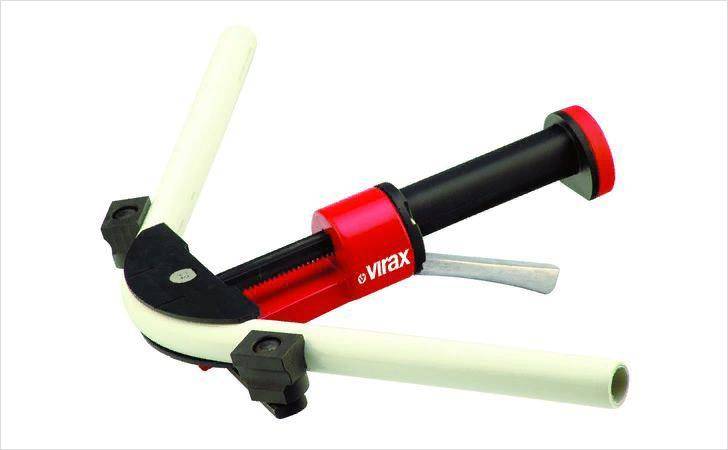

Трубогиб

Трубогиб ручной

Пресс-фитинги

Трубы для водоснабжения металлопластик могут монтироваться не только на компрессионных, но и на пресс-фитингах. Что это такое?

Конструктивно такой фитинг отличается отсутствием резьбы, разрезного кольца и накидной гайки. Их функции выполняет нержавеющая гильза, которая обжимается на соединении механическими или электрическими клещами.

Разрешите представить: обжатые пресс-фитинги

Считается, что этот тип соединений гораздо надежнее компрессионных и может смело применяться на ГВС и отоплении. И это действительно так, но не из-за волшебных свойств гильзы.

Дело в том, что клещи для обжимки — инструмент довольно дорогой, и поэтому они попадают исключительно в арсенал профессионалов. Которые, понятное дело, не экономят на покупке куда более дешевых трубореза и калибратора.

Ручные клещи для обжимки пресс-фитингов на металлопластике Valtec (16-32 мм). Розничная цена — 9500 рублей

Структура и технология изготовления

Секрет неугасающего покупательского спроса кроется в уникальной структуре, совмещающей в себе полезные свойства металла и полимера – прочность и гибкость.

Чтобы понять конструкцию трубы из металлопластика достаточно посмотреть на её срез. Даже невооружённым взглядом отчётливо видно 5 основных слоёв:

Срединный алюминиевый или сетчатый каркасный слой, являющийся «скелетом» и барьерным элементом всей конструкции.

Кроме прочего слой алюминиевой фольги предотвращает эффект диффузии кислорода и минимизирует эффект теплового расширения полимера в результате воздействия высоких температур.

Внутренний и наружный пластиковый.

Помимо дополнительной прочности пластик выполняет функцию защиты металлической прослойки от коррозии, которая неизбежно возникает при длительном контакте с водой и при использовании фитинговых элементов из стали или латуни. Также полимерное покрытие предотвращает образование конденсата и снижает индекс теплоотдачи металлического трубопровода, делая его безопасным и энергоэффективным при транспортировке горячего теплоносителя.

Две клеевые прослойки, связывающие между собой полимер и алюминий.

Конструкция изделий

Конструктивные особенности металлопластиковых коммуникаций позволяют их ставить на отопление. Внутренний слой выполнен из специального пластика – модификации полиэтилена, обладающего повышенной прочностью. Он не окисляется и не накапливает соли на поверхности благодаря шероховатости всего 4*10 -3 мм. Кроме того, такой полиэтилен очень термостойкий.

Специальный состав для соединения пластика и следующего слоя из металла характеризуется высокой адгезией к обоим материалам. Центральный элемент конструкции – алюминий, обеспечивающий изделию гидравлическую стойкость. Технология его изготовления придает металлу особую пластичность с сохранением прочностных характеристик при толщине 2-3 (*10 -1 ) мм.

Далее наносится еще одна клеевая прослойка и наружный пластиковый слой. Металл защищен с обеих сторон полимером и не испытывает отрицательного внешнего воздействия.

Металлопластиковые трубы — это многослойное изделие, внутренняя и внешняя поверхность которого покрыта полимером

Если металлопластиковые трубы ставить на отопительную систему, то при правильной сборке она без сбоев прослужит долгое время. Изготавливают изделия такого типа многие фирмы, среди которых Valtec, Uponor, Rehau, Henco, Sanha, Kermi и другие.

Процесс производства

Производство металлопластиковых (многослойных) труб осуществляется на специальных автоматизированных поточных комплексах промышленного типа. Причём в процессе изготовления производится не только формировка изделий, но и их компьютерная проверка на соответствие стандартам качества.

  1. Первым делом из алюминиевой фольги формируется металлическая основа (каркас).
  2. Затем алюминиевая заготовка направляется в отсек, где методом ультразвуковой сварки её края стыкуются.
  3. Посредством нагнетания в полученную трубу воздуха (под давлением в 4-6 атмосфер) осуществляется контроль прочности сварного шва.
  4. После проверки заготовка поступает в экструдер, где поэтапно наносится клеевой и полимерный слой. Сначала обрабатывается внутренняя поверхность алюминиевой заготовки, затем – внешняя. На этом же этапе на продукцию наносится маркировочная полоса – синяя или красная.
  5. На финальном этапе изделие охлаждается: сначала – воздухом, потом – в водяной ванне.
  6. На выходе труба попадает в так называемый отдел контроля качества, где происходит «сканирование» и замер геометрии слоёв.
  7. В завершении продукт маркируется и сматывается в бухты.

Какой диаметр металлопластиковых труб лучше выбрать, характеристики и преимущества материала

При монтаже отопительных и водопроводных систем нередко используются металлопластиковые трубы. Достоинства этого материала очевидны – высокая гибкость, способность сохранять приданную форму, устойчивость к воздействию коррозии, небольшой вес и простота монтажа. Кроме того, металлопластиковые трубы очень хорошо себя ведут в процессе эксплуатации и не вызывают проблем на протяжении всего ее срока.

Помимо вышеперечисленных качеств стоит отметить длительный срок службы и надежность, в немалой степени обусловленные небольшим коэффициентом теплового расширения материала. Металлопластиковые трубы можно укладывать в связке с любым иным материалом и использовать при любых температурах. В данной статье будут рассмотрены типоразмеры металлопластиковых труб и их классификация.

Инструкция по выполнению пресс соединения

Этот метод является самым надежным и долговечным, риск протечки минимален. Единственная сложность, пожалуй, состоит в использовании пресс клещей для обжима. На каждый узел уйдет примерно несколько минут, а сам процесс стыковки состоит из этапов:

  1. Трубопровод нарезается в соответствии с необходимой длиной.
  2. Свободный конец выравнивается калибратором.
  3. Надевается обжимная муфта.
  4. В трубопровод вставляется фитинг.
  5. Используются пресс клещи для обжима элементов.
  6. Сигналом о завершение работы служит появление характерных колец на корпусе муфты.

Пресс соединение металлопластиковых труб

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
