Как правильно установить кондиционер в вентилируемый фасад

Порядок монтажа и особенности проведения работ

Монтаж сплит-системы своими руками состоит из установки блоков и прокладки всех необходимых коммуникаций

Важно придерживаться инструкции от производителя оборудования, ведь каждая модель имеет свои особенности, которые влияют на способ и место установки

Монтаж внутреннего и наружного блока

Установка внутреннего блока начинается с выбора места. Следует убедиться, что в местах крепления не проходят электрические коммуникации и трубы водопровода.

Прежде всего, крепиться пластина, на которую затем надевается сам блок. Необходимо выполнить обязательное условие, горизонтальный уровень пластины сплит-системы должен быть идеальным.

Поработав с уровнем, следует поставить метки для отверстий

Важно хорошо закрепить нижнюю часть пластины, где находятся защелки для корпуса внутреннего блока сплит-системы

После успешного монтажа пластины внутренний блок надевается сверху и заходит в пазы, что позволяет жестко удерживаться на стене.

Отверстие под коммуникации должно быть на такой высоте, чтобы дренажная трубка шла по наклону к наружному блоку (уклон – 1 см на 1 м). Диаметр отверстия должен быть не менее 5 см. Лучше сделать два отверстия – под провода с медными трубами и отдельно для дренажной трубки.

Для разметки крепления наружного блока следует помнить, что опять нужно соблюдать уровень и тот факт, что дренажная трубка должна идти по наклону. Соответственно, уровень наружного блока ниже, чем уровень внутреннего блока сплит-системы.

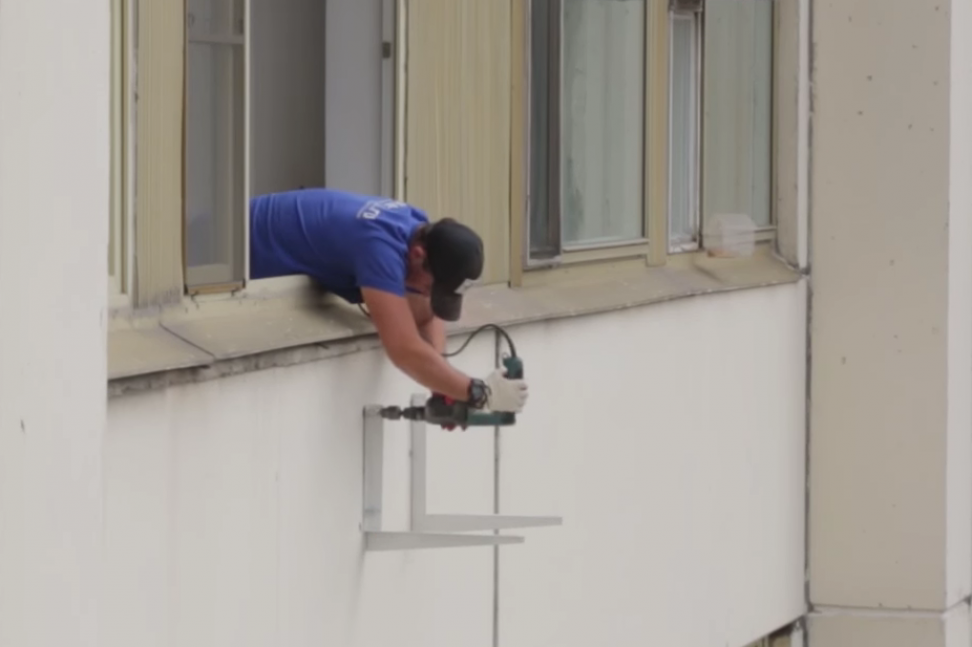

Сначала устанавливаются кронштейны. Каждое отверстие в них должно быть использовано по назначению. Чем больше анкеров будут удерживать основу, тем больше шансов, чтоб блок не упадет. Установка самого блока на кронштейны осуществляется с помощью болтов.

Прокладка коммуникаций

Первым делом прокладываются медные трубки. Определившись с длиной, они обрезаются специальным инструментом, который указывался выше. Края необходимо тщательно обработать напильником.

Сверху на трубы надеваются изоляционные трубы, которые служат для поддержания температуры. Стыков изоляции быть не должно. Сверху все плотно проклеивается армированным скотчем

Важно! Во время протягивания труб через отверстие, необходимо закупорить доступ вовнутрь, чтобы избежать попадания грязи и строительного мусора

Кабель проводить достаточно легко. Зачищенные провода нужного размера протягиваются через отверстие и соединяют блоки сплит-системы.

Чтобы найти, где подключать провода, необходимо открыть крышечку, которая находится выше креплений для медных труб на блоках. Рекомендуется изучить крепления для проводов перед монтажом системы, чтобы во время процесса не возникало проблем.

Основные правила установки и подключения кондиционера

Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.

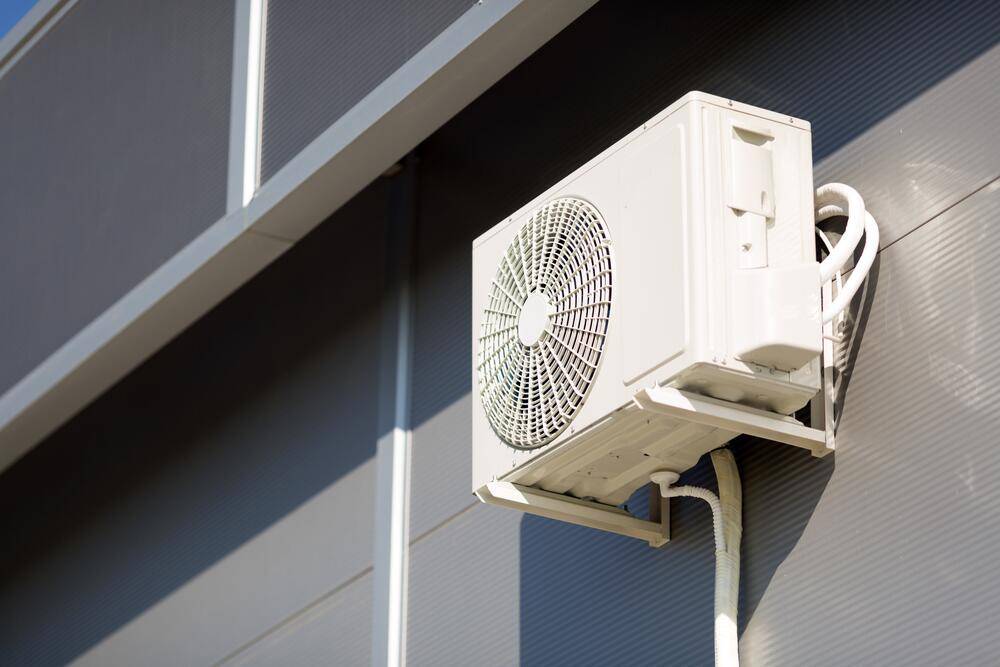

Правила монтажа наружного блока

Модуль обустраивается следующим образом:

  1. Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
  2. Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
  3. Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
  4. Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
  5. Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
  6. Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
  7. Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
  8. Подключение трубки сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см

Правила по монтажу внутреннего блока

В комнате устанавливается второй модуль и прокладывается магистраль:

  1. Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.
  2. Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
  3. Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
  4. Удаление бытовой техники, занавесок от устройства на 3 м.
  5. Кондиционер не располагают над батареями и мебелью.
  6. Соблюдение расстояния от блока до потолка в 20-25 см.

Важно! Внутренний блок крепят настенным или потолочным способом

Нужно ли согласовывать

Существуют нормы на установку кондиционеров, которые определяются в каждом российском регионе отдельно. В некоторых областях необходимо согласование на монтажные работы на фасадах жилых домов в органах местного самоуправления, управляющей компании или у собственников жилья.

К примеру, в Санкт-Петербурге необходимо согласование Комитета по градостроительству и архитектуре. Однако такой закон действует не во всех регионах России. В Москве согласование монтажных работ было отменено 9 лет назад, когда столицу накрыла аномальная жара, а для установки сплит-систем  понадобились длительные бюрократические процедуры, что вызвало негодование москвичей.

Как ухаживать за оборудованием

Как можно было убедиться уже при его установке, кондиционер — это достаточно сложная бытовая техника, которая нуждается в систематическом уходе.

Во-первых, следует регулярно мыть пластиковые фильтры, находящиеся во внутреннем модуле. Делать это нужно не реже одного раза с месяц, а при запылённости помещения — и чаще.

Кроме того, даже при самых качественных монтаже и установке сплит-системы она неизбежно теряет ежегодно до восьми процентов хладагента. Его недостаток может привести к заклиниванию компрессора, поэтому не реже одного раза в два года необходимо восполнять потерю фреона в аппарате.

В инструкции каждой сплит-системы указана та минусовая температура, ниже которой пользоваться данной моделью нельзя.

При наличии определённых технических навыков и при отсутствии страха высоты (в случае необходимости монтажа на верхних этажах многоэтажки) домашний мастер сможет установить у себя кондиционер собственными силами, не обращаясь за помощью к дорогостоящим профессионалам.

Видео: как установить кондиционер самостоятельно

Стоит ли устанавливать кондиционер самому: отзывы

Просто не рационально по усилиям и затраченному времени, делать это самому. Как я ранее писал.В кучу всё собирать, на монтаж одного кондея, займёт массу времени, по деньгам тоже не совсем оправдано. Монтаж будет дольше раза так в три.

Недавно монтировал с верья наружку и козырёк. Делал это на втором этаже. На первом этаже была выкинута трасса. В то время , когда размечал козырёк, подъехали хлопцы на монтаж наружки с первого этажа.

Когда прикручивал козырёк, они начали размечать под кронштейны. Вообщем, смонтировал наружку полностью, начиная с разметки. Собрал верьё инструмент и вышел на улицу. За это время они только прикручивали наружку к кронштейнам. Честно вместе с кондёрщиками не ожидал, что такая сильная разница.

Когда рука набита работа происходит примерно так:

Установка кондиционера на фасаде — иные особенности монтажа

Для того чтобы кондиционер правильно работал, был надёжно закреплён и не подвергался воздействию атмосферных осадков, его нужно правильно закрепить и защитить. Существует немало способов установки этой техники.

Но есть основные пункты, единые для всех случаев:

  • Подготовка кронштейнов;
  • Пробивка отверстия в стене под дренажную трубку;
  • Монтаж коммуникаций на внешней стороне;
  • Установка и закрепление внешнего блока;
  • При необходимости установка металлических навесов, козырьков.

Стена должна быть ровной и надёжной. Расстояние до неё должно быть не менее 10см, что защищает от перегрева. Если вы живёте на 1 этаже, то помимо козырька рекомендуется сделать защиту внешнего блока от попыток его украсть, или повредить.

На забываем, что в некоторых случаях установка кондиционера на фасаде связана с высотными работами. Для её выполнения применяется альпинистское снаряжение, пожарные машины, авто с выдвижными лестницами и другое оборудование. По этой причине монтаж должны выполнять исключительно профессионалы высокого уровня. Не поручайте эту задачу любителям. Это может быть опасно. Нередки случаи, когда неправильный монтаж приводил к падению наружного блока с большой высоты.

Подобных неприятностей можно избежать при профессиональном подходе к работам по установке кондиционера. Если соблюдать правила и технику безопасности, у вас не возникнет проблем после установки. Уровень мастерства специалистов из “Главсплитмонтаж” достаточно высок, чтобы не волноваться о том, что что-то будет выполнено неправильно.

Несложно установить кондиционер на фасад, облицованный плиткой. Но сегодня установка кондиционеров значительно затруднена, потому что дома, выстроенные много лет назад, начали давать усадку, трещины и пропускать холод. Многие владельцы утепляются снаружи пенопластом или делают вентилируемый фасад.

Многие современные дома имеют вентилируемый фасад

Вентилируемый фасад монтируется следующим образом: сначала осуществляется закрепление слоя минеральной ваты, оставляется вентилируемый промежуток в 50 мм, после устанавливают сам закрепитель (металлический лист, композитный материал). Как в таком случае осуществить монтаж кондиционера на вентилируемый фасад.

Нюансы, технические особенности и варианты расположения кондиционера

Первое, что нужно сделать перед началом монтажа – это изучить руководство по эксплуатации. В данном документе закреплены нормы, рекомендованные производителем оборудования, которые обеспечат бесперебойную и корректную работу кондиционера. Не поленитесь выделить 20-30 минут, чтобы отметить некоторые особенности, которые в дальнейшем повлияют на эксплуатацию кондиционера.

Несколько ключевых параметров:

  • Высота от верхней плоскости кондиционера до потолка – минимум 15 см, но для конкретной модели это значение определяется производителем.
  • Не менее 1,5 м до объекта, на который будет устремлен поток холодного воздуха. Если расстояние уменьшить намеренно, то есть риск переохлаждения и частых заболеваний.
  • Не менее 30 см до стены с торцевой части кондиционера.
  • От блока до пола – не менее 2,8 м, а под самим кондиционером не должны располагаться хрупкие объекты, включая аквариумы, стеллажи, гардины.
  • Наружный блок располагается внизу оконного проема, сбоку или по середине так, чтобы не мешать и не заграждать само окно.
  • Длина межмодульной трассы, которая соединяет наружный и внутренний блок сплит-системы составляет 3-4 м, но для конкретной модели эти значения варьируются. Не рекомендуется превышать эти показатели и намеренно удлинять межмодульную трассу, так как потребуется дополнительная закачка фреона. Проще убрать излишки в кольцо, чтобы они не мешались, чем постоянно добавлять охладитель в удлиненную межмодульную трассу.

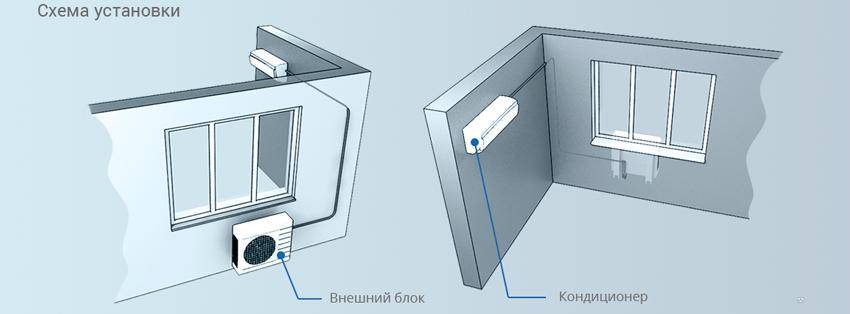

Специалисты выделяют несколько удобных форм расположения кондиционеров, монтаж которых не доставит массу неудобств:

  1. Слева от окна внутренний блок + под окном наружный блок – самая удобная и практичная схема, у которой есть масса преимуществ.
  2. Между окнами внутренний блок + под левым окном наружный блок – уместно, если в квартире есть два рядом расположенных окна.
  3. Справа от окна внутренний блок + справа от окна или под окном наружный блок – стандартная схема, подходящая для любого этажа многоквартирного дома.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Если в квартире имеется лоджия или застекленный балкон, то наружный блок можно располагать там, но обязательно фиксировать его и обеспечить беспрепятственный доступ воздуха в систему.

Частые вопросы

Можно ли установить внешний блок с торца здания, а внутренний на дальней стенке?

Можно, если длина между ними по кабелю не будет выше 6 м. Чем больше расстояние между блоками, тем выше расход фреона и тем чаще его придется добавлять в систему.

Можно ли монтировать кондиционер над радиатором отопления?

Не рекомендуется это делать по правилам безопасности.

В заключении стоит отметить, что монтаж кондиционеров – работа не из простых, требующая внимательности, аккуратности и владения строительными инструментами. Неправильная развальцовка и укладка коммуникаций не позволит наслаждаться прохладой в знойный день. Если нет уверенности в своих силах, то лучше доверить работу профессионалам.

Требования к установке кондиционеров

Соблюдение правил монтажа наружного блока на фасаде гарантирует безопасность для окружающих, отсутствие помех для соседей, долгий срок службы и эффективность работы устройства.

  • Нужно устанавливать кронштейны с 2-3 кратным запасом прочности. При этом допускается использовать металлические и пластиковые анкера, которые гарантированно выдержат вес внешнего блока (от 20 до 120 кг в зависимости от модели кондиционера).
  • Нельзя крепить агрегат на обветшалую стену. Иначе вибрации, возникающие при работе компрессора, могут расшатать крепления и расширить трещины. Необходимо замазать отслаивающуюся штукатурку, удалить и нанести новую, которая не будет осыпаться от вибрации.
  • При наличии вентилируемого фасада или утеплителя нужно убедиться, что анкеры крепятся к основной стене, а не к слабой фасадной отделке.
  • Внешний блок размещается так, чтобы от него до стены или любого объекта, расположенного выше, оставалось не менее 10 сантиметров. Это необходимо для естественной циркуляции воздуха, без которой радиатор не будет эффективно работать. Так же для последующего доступа и обслуживания устройства. Подробнее читайте здесь.
  • При контакте крепления кондиционера с облицовкой вентилируемого фасада необходимо использовать демпферную прокладку, чтобы вибрация от работы блока не передавалась по всей облицовке здания.
  • Блок следует ставить в таком месте, чтобы на фасаде дома к нему было легко добраться для ремонта и обслуживания.
  • Чтобы силы, действующие на внутренние детали компрессора распределялись равномерно и не приводили его быстрому неравномерному износу, блок должен быть точно выставлен в горизонтальной и вертикальной плоскости.
  • Оборудование нужно крепить не ниже 2 метров от земли. Низко расположенные блоки следует защитить решеткой. Это убережет их от кражи или повреждения злоумышленниками.
  • Максимальное расстояние между внешним и внутренним блоками большинства бытовых «сплитов» достигает 15 метров. Поэтому при монтаже оборудования на верхних этажах его можно расположить на крыше, а не на фасаде. Это позволит сэкономить, выполнив работу без участия промышленных альпинистов. В дальнейшем такая компоновка облегчит обслуживание.
  • Возможно установить блок на незастекленном балконе или лоджии. Это убережет устройство от воздействия осадков и механических повреждений. Но при этом нужно позаботиться об отводе конденсата от внешнего блока на улицу.
  • Застекленные лоджии и балконы нежелательно использовать для размещения теплообменников. Недостаток вентиляции плохо сказывается на эффективности работы системы.
  • Если производится ремонт комнаты, то фреоновую магистраль желательно спрятать в штробу внутри комнаты, чтобы «трасса» не портила внешний вид снаружи дома.
  • Если конденсат на улицу отвести проблематично, то можно организовать его слив в канализацию. При этом необходимо установить специальный сифон.
  • При наличии вентиляции кондиционер не должен мешать ее работе. Т.е. вблизи вентиляционных решеток и анемостатов лучше не размещать блоки сплит-системы. Две системы должны работать параллельно, не мешая друг другу.
  • Проследите, чтобы на внешний блок, установленный на фасаде, не стекала вода с крыши. Вода незначительно воздействует на корпус, а вот удар сосульки запросто повредит блок. Если другого места для установки найти нельзя, оборудование следует прикрыть защитным козырьком.

Принцип работы кондиционера в квартире

Не смотря на то, что сплит-система состоит из внутреннего и наружного блоков, по принципу работы она повторяет устройство бытового кондиционера любого другого типа, ведь в её основе находится полностью герметичный замкнутый контур, заполненный хладагентом, состоящий из теплообменников соединённых медными трубками.

Хладагент, перетекая по системе, переносит тепловую энергию между теплообменниками, все это происходит благодаря компрессору, находящемуся во внешнем блоке. Для эффективного теплообмена между хладагентом и воздухом в каждом из блоков установлены вентиляторы прогоняющие воздух через теплообменники.

Ещё одним важным узлом прибора является дроссельное устройство, оно установлено во внутреннем блоке перед испарителем и необходимо для понижения давления фреона с целью преобразования последнего в газообразную фракцию.

Весь процесс работы кондиционера в режиме охлаждения воздуха происходит следующим образом.

Компрессор в наружном блоке нагнетает хладагент, повышая давление в конденсаторном теплообменнике, чем вызывает переход его в жидкую фракцию, что сопровождается выделением тепла, которое отводится в воздух благодаря работе вентилятора.

Охлаждённый хладагент по медному трубопроводу поступает во внутренний блок, где проходя через дроссельное устройство, закипает, переходя в газообразное состояние, поглощая тепло, сильно охлаждает испарительный теплообменник. Вентилятор внутреннего блока продувает воздух, забираемый из помещения, который охлаждаясь, возвращается обратно.

При этом на пластинах испарителя конденсируется влага, которая по пластиковой трубке отводится в канализацию или наружу. Далее хладагент возвращается по медной трубке в компрессор и цикл повторяется.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;
  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Подготовительные работы

Окончательно определившись с местом установки, производим предварительную разметку вентилируемого фасада и устанавливаем кронштейны.

При помощи нивелира размечаем плоскость монтажа для установки блока в строго горизонтальном положении. Когда все точки сверления размечены, сверлим отверстия чуть меньше, чем диаметр анкеров.

Затем готовим отверстие под коммуникации, в соответствии от выбранного нами места для внутреннего блока кондиционера. Сверлим и зачищаем это отверстие.

Если мы делаем отверстие в кирпичной кладке – сверлить отверстие лучше в шве. Если мы применяем нестандартное крепление, на лоджиях используют не анкера а шпильки.

Общая информация

Что собой представляет наружный блок кондиционера и зачем он нужен? Каждый мастер должен знать ответы на эти несложные вопросы.

Начнем издалека. Современный кондиционер (сплит-система) состоит из двух блоков: наружного и внутреннего. Наружный блок можно заметить на фасаде здания снаружи, а внутренний — на стене в комнате. Они соединены между собой с помощью медных трубок и проводов. Холодильный агент (фреон) циркулирует по трубкам, при этом его состояние изменяется из жидкого в газообразное, и наоборот.  За счет этого и производится охлаждение или нагрев воздуха. Без наружного блока этот процесс невозможен. Исключение составляет кондиционер типа «моноблок», но в этой статье мы говорим о сплит-системах.

В наружном блоке таится множество важнейших компонентов: от компрессора до вентилятора. Из-за этого устройство весит немало, поэтому для его установки лучше привлекать сторонних специалистов. Мы не рекомендуем устанавливать наружный блок самостоятельно.

Внешний блок постоянно подвергается различным осадкам, поскольку установлен на улице. Поэтому он изготавливается из прочной стали, способной выдерживать большие нагрузки. Для дополнительной защиты мастера используются козырек, который вешают над блоком.

Срок службы наружного блока сплит системы во многом зависит от интенсивности эксплуатации и качества монтажа. Во время работы аппарат издает сильные вибрации, которые необходимо гасить с помощью специальных прокладок, установленных между креплением и блоком

И это только один из нюансов, на которые стоит обратить внимание

Опытные мастера-монтажники знают о подобных особенностях и заранее предусматривают возможные проблемы. Выбирая мастера для установки наружного блока кондиционера, отдавайте предпочтение опытным специалистам с хорошими рекомендациями. Не стоит обращаться к мастерам, которые готовы выполнить работу быстро и дешево. Ведь наружный блок, установленный на фасаде, может стать причиной несчастного случая. Лучше поручите монтаж блока специалистам из сервисного центра, с подписанием договора и прочими бумагами.

Порядок установки кондиционера выглядит следующим образом:

  1. Подбор и разметка места под установку внутреннего блока;

  2. Штробление стен, укладка коммуникаций;

  3. Монтаж наружного блока, подключение к коммуникациям;

  4. Монтаж внутреннего блока, подключение к коммуникациям;

  5. Вакуумизация системы, заправка фреоном и тестирование.

Как видите, установка внешнего блока осуществляется в середине процесса монтажа системы кондиционирования.

Определение вентилируемого фасада

Прежде чем заняться установкой кондиционирующей системы, следует четко выяснить для себя, что представляет собой вентилируемый фасад. Облицовку различными материалами проводят для придания дому эстетичного внешнего вида и защиты всей конструкции от влияний внешней среды, вызывающих разрушение. Отделочная часть может состоять из:

  • фасадных кассет;
  • керамогранитных пластин;
  • алюминиевых панелей;
  • разных видов сайдинга.

В качестве облицовочного материала используются готовые панели из металла. К ним прикреплен полиуретановый слой, что дает возможность отказаться от использования минеральной ваты.

Требования к установке кондиционеров

Соблюдение правил монтажа наружного блока на фасаде гарантирует безопасность для окружающих, отсутствие помех для соседей, долгий срок службы и эффективность работы устройства.

  • Нужно устанавливать кронштейны с 2-3 кратным запасом прочности. При этом допускается использовать металлические и пластиковые анкера, которые гарантированно выдержат вес внешнего блока (от 20 до 120 кг в зависимости от модели кондиционера).
  • Нельзя крепить агрегат на обветшалую стену. Иначе вибрации, возникающие при работе компрессора, могут расшатать крепления и расширить трещины. Необходимо замазать отслаивающуюся штукатурку, удалить и нанести новую, которая не будет осыпаться от вибрации.
  • При наличии вентилируемого фасада или утеплителя нужно убедиться, что анкеры крепятся к основной стене, а не к слабой фасадной отделке.
  • Внешний блок размещается так, чтобы от него до стены или любого объекта, расположенного выше, оставалось не менее 10 сантиметров. Это необходимо для естественной циркуляции воздуха, без которой радиатор не будет эффективно работать. Так же для последующего доступа и обслуживания устройства. Подробнее читайте здесь.
  • При контакте крепления кондиционера с облицовкой вентилируемого фасада необходимо использовать демпферную прокладку, чтобы вибрация от работы блока не передавалась по всей облицовке здания.
  • Блок следует ставить в таком месте, чтобы на фасаде дома к нему было легко добраться для ремонта и обслуживания.
  • Чтобы силы, действующие на внутренние детали компрессора распределялись равномерно и не приводили его быстрому неравномерному износу, блок должен быть точно выставлен в горизонтальной и вертикальной плоскости.
  • Оборудование нужно крепить не ниже 2 метров от земли. Низко расположенные блоки следует защитить решеткой. Это убережет их от кражи или повреждения злоумышленниками.
  • Максимальное расстояние между внешним и внутренним блоками большинства бытовых «сплитов» достигает 15 метров. Поэтому при монтаже оборудования на верхних этажах его можно расположить на крыше, а не на фасаде. Это позволит сэкономить, выполнив работу без участия промышленных альпинистов. В дальнейшем такая компоновка облегчит обслуживание.
  • Возможно установить блок на незастекленном балконе или лоджии. Это убережет устройство от воздействия осадков и механических повреждений. Но при этом нужно позаботиться об отводе конденсата от внешнего блока на улицу.
  • Застекленные лоджии и балконы нежелательно использовать для размещения теплообменников. Недостаток вентиляции плохо сказывается на эффективности работы системы.
  • Если производится ремонт комнаты, то фреоновую магистраль желательно спрятать в штробу внутри комнаты, чтобы «трасса» не портила внешний вид снаружи дома.
  • Если конденсат на улицу отвести проблематично, то можно организовать его слив  в канализацию. При этом необходимо установить специальный сифон.
  • При наличии вентиляции кондиционер не должен мешать ее работе. Т.е. вблизи вентиляционных решеток и анемостатов лучше не размещать блоки сплит-системы. Две системы должны работать параллельно, не мешая друг другу.
  • Проследите, чтобы на внешний блок, установленный на фасаде, не стекала вода с крыши. Вода незначительно воздействует на корпус, а вот удар сосульки запросто повредит блок. Если другого места для установки найти нельзя, оборудование следует прикрыть защитным козырьком.

Устройство фасадной системы

Климат района застройки и ожидания владельца дома определяют вариант исполнения вентилируемой системы. Есть два вида конструкций. Они различаются количеством структурных слоев, набором функций:

  • Комплексная (полноценная) фасадная система предполагает заполнение каркаса утеплителем, который сверху защищают пароизоляционной пленкой. Затем, вся система обшивается финишной облицовкой, с соблюдением вентиляционного зазора в 4-10 см между ней и утеплительным слоем. Комплексная система защищает поверхности деревянной постройки от природных факторов, повышает уровень энергосбережения здания. Выбор системы для регионов с продолжительным сезоном холодов очевиден.
  • Для теплых южных районов применяется упрощенная (облегченная) система навесного фасада. Особенность – отсутствие слоя утеплителя. Основное назначение конструкции – поддержание благоприятного уровня влажности фасадных стен.

Разрешения и запреты

Обязательное согласование и получение разрешительной документации на установку внешних блоков на фасадах регламентируется лишь на уровне регионального законодательства. Например, в Москве до 2011 года необходимо было получить обязательное разрешение на кондиционер. А в Санкт-Петербурге подобный норматив действует и сегодня. Также есть ряд запретов, которые схожи в большинстве крупных городов. Согласно им, нельзя:

  • Монтировать внешние блоки с лицевой стороны зданий с современным уникальным дизайном (кое-где запрет замещается обязательным согласованием или необходимостью закрывать устройство декоративным элементом);
  • Устанавливать кондиционеры на стенах зданий, имеющих историческую и художественную ценность;
  • Устанавливать кондиционеры в арках таким образом, чтобы они мешали пешеходам и проезду транспорта;
  • Крепить оборудование на декоративные элементы стен (пилястры, колонны, розетки, антаблементы).

Проблем с установкой на стены типичных домов, обращенные ко двору дома, не возникает практически нигде. Зато если дом относится к памятникам архитектуры, крепление внешних блоков на его стены требует специальных разрешений, которые выдаются лишь в редких случаях.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

  • Значительная экономия денежных средств
  • Самостоятельный выбор места и планирование работ в течение дня
  • Качество зависит только от человека
  • Можно выбрать самые качественные материалы для монтажа

Недостатки:

  • Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
  • Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

  • Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
  • Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
  • Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
  • Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Подсоединение блоков

После того как будут установлены и тщательно закреплены внутренний и наружный модули, их надо между собой правильно соединить. Между блоками будут проложены:

  • электрические провода;
  • медные магистрали (в теплоизоляции);
  • дренажная трубка.

Нужно тщательно измерить длину фактически получившейся трассы, отрезать кабель и трубки. Электрический кабель отрезаем с некоторым запасом. Вполне достаточно 25-35 см. Для трубки предусматриваем запас около 1 метра.

Оконечные гайки на медные трубки лучше установить в помещении перед тем, как укладывать их в магистраль. Для этого нам понадобятся специальные инструменты: риммер и развальцовка.

С помощью риммера аккуратно снимите заусенцы с внутренней и наружной кромки трубки

Особенно важно, чтобы внутренний край был очень ровным.
Наденьте оконечную гайку.
Закрепите трубку в вальцовке так, чтобы край выступал над губками вальцовки на 1.5-2 мм. Зажмите трубку так плотно, чтобы она не сдвинулась и ни в коем случае не начала сжиматься.
Подведя конус к срезу трубки, плавными движениями начните вдавливать его в трубку

Постепенно усилие будет нарастать.
Закрутите конус настолько, насколько получится. При этом может потребоваться приложить значительное усилие.
Разобрав инструмент, проверьте качество получившегося «воротничка». Правильно выполненная воронка имеет аккуратные края без трещин и зазубрин. Блестящая кайма конуса воронки должна иметь одинаковую ширину.

Правильная обрезка и аккуратная вальцовка требует сноровки и навыков. По неопытности можно испортить концы, поэтому обязательно потренируйтесь на обрезках трубочек.

Теперь можно уложить трубки в магистраль. Предварительно на трубки надевается теплоизоляция и закрепляется скотчем. При укладке медных магистралей соблюдайте следующие правила:

  • изгибы должны быть плавными;
  • радиус изгиба – не менее 10 см;
  • нельзя несколько раз изгибать и снова выпрямлять трубку;
  • если разница в высоте установки блоков превышает 5 м, в нижней части трубки следует свернуть в кольцо. В нем будет улавливаться масло.

В комплект сплит-системы входит схема электрических соединений. Правильно соединить нужные контакты поможет то, что каждая жила кабеля имеет свой цвет. Учтите, что цвет жил вашего провода может не совпадать с тем цветом, который указан на схеме. Главное, чтобы контакты внутреннего и внешнего модулей были соединены в правильном порядке.

Дренажная трубка прокладывается так, чтобы был обеспечен небольшой постоянный уклон наружу. С внешней стороны свободный конец дренажной трубки крепится к стене с помощью хомутиков так, чтобы он не болтался, а капающий конденсат не попадал непосредственно на стену.

Медные трубки магистралей к внутреннему и наружному блокам также подключаются по схеме. Оконечные гайки надо закручивать с усилием 5-7 кг*м. Тогда медь трубки хорошо обожмется и затечет в малейшие неровности ниппеля. Это обеспечит полную герметичность соединения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
