Установка встраиваемой вытяжки на кухне: инструкция по монтажу

Выбор воздуховода для вытяжки и его монтаж

Без соединения с общедомовым каналом работа вытяжки бессмысленна. Хотя, если устройство дополнить специальным угольным фильтром (некоторые модели, имеющие функцию рециркуляции, предусматривают его внутреннюю установку), то какое-то время можно пожить и так. Но постоянная замена угольных фильтров неизбежно приведёт к дополнительным расходам, так что лучше всё же иметь вытяжку, допускающую установку воздуховода.

Существует три варианта изготовления вентиляционного канала из стандартных деталей:

из гофрированной мягкой фольгированной трубы;
из пластиковых каналов прямоугольного сечения;
из ПВХ труб.

Гофра удобна в монтаже, но выглядит неэстетичной.

Наиболее часто используют для установки воздуховода каналы с прямоугольным сечением, поскольку обладают большим количеством преимуществ:

Их легко можно разрезать (чтобы укоротить) пилкой.
Они достаточно эстетичны, способны вписаться в любой интерьер кухни.
Есть большое количество разных удобных переходных элементов — угловых, фигурных и прочих.

Наконец, пластиковые трубы. Они несколько уступают прямоугольным каналам по разнообразию переходных элементов.

Как произвести монтаж воздуховодов

Монтаж воздуховода предполагает проведение подготовительных работ:

Сначала нужно измерить расстояние от выхода вытяжки до отверстия общедомового канала. Необходимо также учесть все повороты планируемой линии.
Затем составить список элементов, которые нужно приобрести.

Предположим, что расстояние от плоскости отверстия вытяжки до уровня нижней линии решётки общедомового канала 1 метр. При этом необходим поворот влево, после чего остаётся ещё 50 см до вентиляционной шахты дома. Значит вам понадобится:

канал прямоугольного сечения 1 м;
канал диаметром 0,5 м;
колено с прямым углом;
переходник от вытяжки к каналу прямоугольного сечения;
переходник для решётки шахты дома с поворотом под прямым углом.

Монтаж воздуховода проводится в следующей последовательности:

Сначала нужно установить переходник на верхнее выводное отверстие вытяжки. Проверить герметичность соединения, делая попытки расшатать деталь. Диаметр вывода бывает от 100 мм до 150 мм, к каждому размеру можно подобрать в магазине соответствующий переходник.
Далее подставить сбоку прямоугольный канал и отметить карандашом линию разреза по нижней части вентканала, поскольку патрубок придётся немного укоротить. Отпилить ненужную часть инструментом по металлу. Можно также воспользоваться электролобзиком.
Далее вставить прямоугольный канал в переходник, а сверху установить колено для поворота воздуховода. Эти детали легко соединяются друг с другом из-за того, что на концах у них есть расширяющие звенья. Достаточно немного надавить рукой сверху на вставляемую деталь, и она зайдёт в отверстие другого элемента. Смазывать соединения герметиком не требуется.
Вставить последний канал, а с другого его конца вогнать переходник для решётки в стене кухни.
Проверить эффективность вытяжки, для чего включить её и подставить руку к соединениям. Воздух не должен просачиваться.

Применяемые прямоугольные каналы хорошо стоят на своих местах без прикрепления к стене. Но для верности можно установить хотя бы один крепёж.

Обычно в квартирах вентиляционная решётка отсутствует. В этом случае необходимо при покупке деталей подобрать и её. Помимо строчных ячеек, в ней должно присутствовать отверстие для закрепления круглого конца переходника.

На стене решётка фиксируется с помощью дюбелей и саморезов.

Если же говорить про конусную вытяжку, то у неё в комплекте всегда есть собственный декоративный воздуховод в виде металлического блестящего короба. Внутри такого элемента всё равно устанавливают практическую часть — гофру для вентиляции, которая соединяет верхнее отверстие конуса с квартирным вентканалом.

Декоративный короб построен по телескопическому принципу. Его верхняя часть выдвигается из нижней и закрепляется согласно прилагаемой инструкции по монтажу.

Недостаток таких конструкций в том, что их можно применить только тогда, когда отверстие кухонного вентканала находится строго над плитой. Если оно сильно смещено вбок, монтаж подобного устройства вызовет сложности.

Если на кухонной стене присутствует дополнительный вентканал, то его можно закрыть обычной решёткой без отверстия. Пусть он служит просто для естественной вентиляции помещения.

Основные ошибки при монтаже вытяжки

Даже опытные домашние мастера, неоднократно выполняющие различные ремонтные работы в своей квартире/доме, могут допустить ошибки при установке вытяжки над газовой плитой. А новички в этом деле и подавно.

Для газовых плит рекомендуемая высота расположения вытяжек отличается от электрических. Об этом следует помнить перед началом монтажных работ

Самая распространенная ошибка – неправильно подобранная высота для монтажа прибора. Так, зачастую ответственный за установку считает излишним тратить свое время на прочтение инструкции и попросту полагается на мнение авторитетного в его глазах соседа/товарища, утверждающего, что достаточно 60-70 см.

Особенно часто такая ситуация может встретиться на кухнях, где никто не готовит. Ведь для того, чтобы сварить кофе и нагреть пиццу вытяжка не нужна. Поэтому вытяжка на этой кухне до поры до времени будет выполнять декоративную роль. Как только там появится хозяйка, вдохновенно ваяющая кулинарные изыски, предстоит покупка новой или переустановка низко висящей вытяжки.

Вторая ошибка при монтаже – недостаточная ширина оборудования. Следует помнить, что для нормальной работы ширина вытяжки должна быть такой же, как и у плиты.

Специалисты рекомендуют планировать покупку вытяжки лишь после приобретения газовой плиты. Так удастся подобрать оптимальную по ширине и высоте модель

Третья ошибка больше относится к дизайну – на функционирование оборудования она не повлияет. Речь идет о вытяжках с воздуховодами, соединяющими прибор с вентиляционной шахтой – на участках открытого пространства желательно монтировать пластиковый. Это позволит визуально придать более утонченный внешний вид коммуникациям.

Для воздуховодов, которые прячутся под декоративным кожухом, в гипсокартонном коробе или в подвесном потолке можно использовать гофру. Также такой вариант приемлем для моделей вытяжек, которые монтируются в навесной шкафчик. Воздуховод отлично спрячется в этом же шкафу – предстоит лишь прорезать соответствующее отверстие под него.

О том, как производится подключение кухонной вытяжки без воздуховода, подробно написано в предложенной нами статье.

Воздуховод из металлизированной гофры отлично прячется в шкафу. Если вариант с маскировкой невозможен, лучше выбрать аккуратную пластиковую трубу

Еще одна ошибка допускается новичками при работе с вытяжкой с декоративным стеклом. При ее монтаже над газовой плитой предстоит быть крайне осторожным, чтобы случайно не повредить декоративный корпус. Ни в коем случае нельзя поднимать оборудование, держась за стекло.

Пятая ошибка – неправильное подключение к электросети. Такая ситуация чревата не самыми приятными последствиями, если ток пойдет по корпусу вытяжки. В основном эта проблема возникает при прямом присоединении проводов прибора с силовым кабелем домашним мастером-новичком.

Если же вытяжка будет включаться в розетку, то важно, чтобы электроточка была удалена от газовой плиты на расстояние 60 см. Соблюдение правил и норм техники безопасности убережет от случайного возгорания проводки. Аккуратный белый пластик вентиляционного короба не бросается в глаза на кухне

При желании можно подобрать цвет в тон отделке стен или покрасить трубу в нужный оттенок

Аккуратный белый пластик вентиляционного короба не бросается в глаза на кухне. При желании можно подобрать цвет в тон отделке стен или покрасить трубу в нужный оттенок

Всех ошибок можно избежать, если ответственно относиться к каждому этапу монтажных работ. Правильное выполнение установки и подключения вытяжки над газовой плитой с каждым шагом приближает к отличному результату. Качественно установленное оборудование порадует любую хозяйку и прослужит намного дольше своего эксплуатационного срока.

Установка вытяжки на кухне своими руками

Для подключения необходимы следующие инструменты:

Отвертки
Молоток
Строительный уровень и рулетка
Перфоратор
Дрель
Шуруповерт

Если в доме отсутствуют электроприборы, облегчающие монтаж вытяжки, их можно взять напрокат. Чтобы купить любой из этих аппаратов, потребуются немалые средства, а обойтись без них во время работ по монтажу вытяжки будет сложно.

Прежде чем приступить к монтажу вытяжки, желательно дополнительно приобрести в строительном магазине несколько видов крепежа (саморезы, шурупы разных размеров). В комплекте с изделием обычно идут крепежные элементы, но они не всегда подходят для фиксации вытяжки на кухне.

Монтаж прибора выполняется, когда мебель на кухне уже установлена. В этом случае вытяжку будет легче подогнать под шкафчики и разместить над варочной поверхностью печи.

Следует отметить, что, как правило, вытяжки поступают в продажу с короткими шнурами. Чтобы подключить прибор к сети, скорее всего, потребуется приобрести и произвести монтаж розетки. Возможны и другие варианты – купить удлинитель или самостоятельно заменить кабель с вилкой, рассчитав его длину с учетом расстояния от вытяжки до ближайшей розетки на кухне.

Приводим «в порядок» само устройств

Одеваем на вентиляционное отверстие специальную насадку «под гофру» (ее диаметр, обычно, равен 120мм – это и есть диаметр гофры).

После этого, определяем центр вентиляционного отверстия по глубине и по ширине (оно всегда находится по центру), и переносим координаты его центра на нижний горизонт.

При этом нужно учесть разницу по глубине самой вытяжки (она равна 280 мм), и нижнего горизонта (который может иметь большие размеры). В данном случае, глубина короба (а, значит, и нижнего горизонта) равна 300 миллиметров.

Отметив цент, рисуем циркулем окружность, которая немного больше 120 миллиметров (например, 150 мм).

После этого, нужно вырезать лобзиком само отверстие

Для этого, засверливаемся сверлом 10мм возле самой окружности (с внутренней ее стороны). После этого, в просверленное отверстие легко вставляется пилочка лобзика, и можно работать дальше.

После того, как отверстие для насадки под гофру вырезано, нужно определить местоположение (относительно боковых деталей) нижнего горизонта короба.

До этого момента, верхний горизонт и бока короба должны быть собраны.

Ложем нижний горизонт на вытяжку, и устанавливаем короб так, чтобы он, своими боками “стал” на нижнее основание вытяжки.

Теперь, «на живую» можно рулеткой определить ось на боках, на которой нужно будет просверлить отверстия для крепления нижнего горизонта.

Когда модуль собран – крепим к нему нашу технику.

Да, если на модуль предусмотрены подъемники – можно сразу закрепить их крепеж на бока короба.

Как правило, вместе с ними (на обратной стороне упаковки или в инструкции) показана схема их установки.

Кстати, здесь есть нюанс (в случае с газовыми подъемниками).

Для их установки, необходимо наличие определенного свободного пространства между нижним и верхним горизонтами (между ними должно быть, как минимум, 280 миллиметров).

Если это расстояние меньше – то их можно просто не установить (не хватит размера по высоте). Этот момент нужно учитывать уже на этапе проектировки, рассчитывая общую высоту рассматриваемого нами модуля.

Хотя, если даже так получилось (с кем не бывает), вместо газовых подъемников, всегда можно установить механические откидные подъемники, для которых проем между горизонтами может быть в разы меньше.

Крепление

В наборе с вытяжкой, всегда идут специальные крепежные болты, которыми она должна крепиться к горизонту. Под эти болты (по углам устройства) есть отверстия.

Но, по личному опыту скажу, что это дело – утомительное, занимающее много времени.

Плюс к всему, может быть проблема, которая заключается в том, что строго симметрично, отверстия вымереть и точно просверлить довольно сложно.

А небольшое их смещение сразу же приводит к тому, что передняя грань нижнего горизонта будет смещена относительно фронтальной плоскости самого устройства. Короче, будет не красиво, а отверстия под кпереж уже не переделаешь…

Есть, конечно, вытяжки, с которыми идут в комплекте специальные листы бумаги с готовой разметкой (шаблоны), которые нужно просто положить на горизонт, и перенести на него положение этих отверстий.

В нашем случае, устанавливаемая техника к таковым не относится.

Лично я закрепляю вытяжки в подобном случае очень просто: делаю отверстия рабочим сверлом (4,5 мм) в нижнем горизонте, потом, выставив короб относительно самой вытяжки, стягиваю их обычными саморезами 4х30 миллиметров.

Дальше, устанавливаем петли в фасад, крепим держатели для подъемников, и, собственно, устанавливаем его на короб.

Вот, в целом и вся несложная наука.

На этом все, до встречи.

Виды техники

По способу работы вытяжки бывают:

эвакуирующие – выводят воздух из комнаты на улицу. Такой электроприбор за несколько минут превращается в циркуляционный, если купить угольный фильтр и монтировать его в воздуховод. Если самостоятельно установить вытяжку эвакуирующего типа, то заодно с запахом блинчиков она удалит избыточное тепло, что особенно приятно в летнюю жару;
циркуляционные. У них есть небольшой фильтр, который очищает воздух от примесей дыма и запахов, а потом снова возвращает его в комнату. Такой тип устройств пользуется меньшей популярностью, ведь фильтры нуждаются в регулярной чистке и замене, да и 100% поглощение запахов, увы, не гарантировано.

Еще одно отличие вытяжки – в способе установки. В процессе изучением вопроса, как она устанавливается, необходимо учесть, где будет лучше выглядеть эта кухонная техника.

встроенные – тут все понятно, устройство является частью мебели для кухни и прочно прикреплено к ней;
настольные: большими, горизонтально расположенными раструбами оборудуют кухни кафе и ресторанов, работа которых сопряжена с высокими мощностями. Для домашнего использования достаточно бессмысленное и неудобное дополнение;
каминная – каким образом она будет располагаться, решают одновременно с устройством камина;
потолочная. Такое устройство самому сложно установить, ведь оно представляет собой разветвленную систему воздухозаборников в натяжном или подвесном потолке. Кроме того, нужно продумать систему воздуховодов.

Совет: Чтобы не испытывать лишнего неудобства в эксплуатации и уходе за техникой, внимательно изучите, какие бывают типы устройств для фильтрации воздуха.

Вам будет интересно: Как правильно выбрать вытяжку.

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

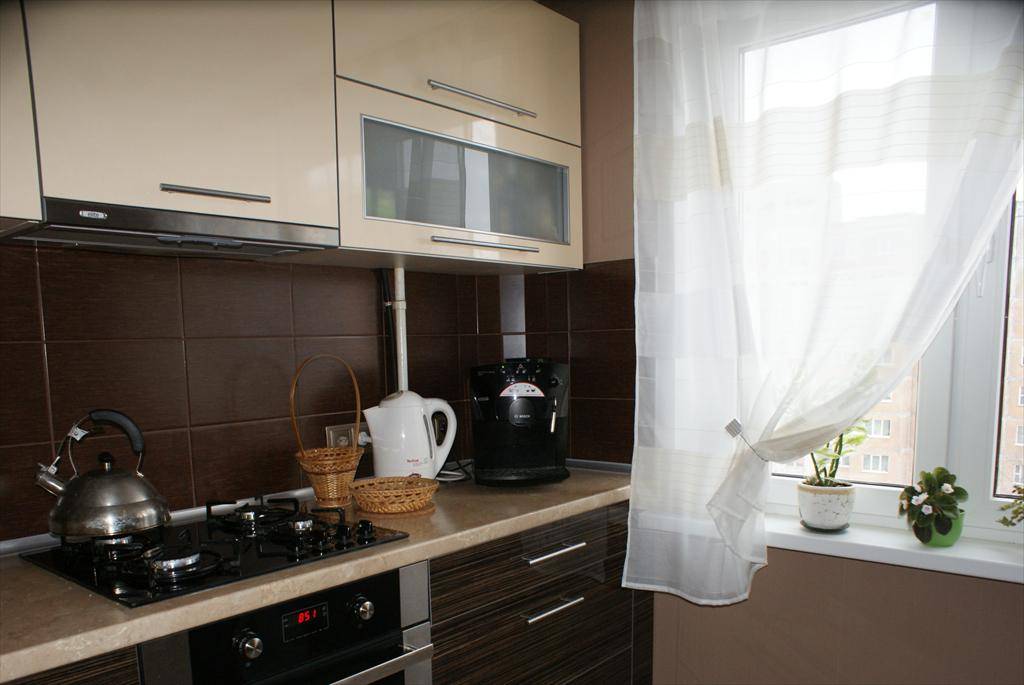

Вытяжка отлично вписалась в современный интерьер

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт. Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения
Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера
При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более. При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет. Разобранная вытяжка с мощной турбиной

Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях

Указанный параметр соответствует максимальной мощности.
Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час

Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом. Кнопки управления подсветкой и режимами работы

Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.
Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.

Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно

Монтаж металлического воздуховода

Открытая гофрированная труба не всегда вписывается в интерьер, поэтому следует заранее предусмотреть, как ее скрыть. Можно зашить ее в конструкции из гипсокартона на потолке или устроить короб. При этом следует помнить о том, что в трубе будут скапливать загрязнения, и ее периодически придется менять.

Сделанная вытяжка на кухню своими руками обеспечит доступ в укромные уголки и облегчит уборку.

Монтаж воздуховода следует проводить, определив наиболее прямой путь к вентиляционной шахте, не допуская перелома трубы. В таком порядке проводятся работы при установке настенной, встроенной или телескопической наклонной вытяжки:

Выбрать трубу диаметром, соответствующим размеру выходного отверстия.
Максимально растянуть трубу для уменьшения шума.
Отрезать гофру с небольшим запасом для крепления.
Надрезать края и загнуть их наружу.
Зафиксировать с помощью хомута на патрубке.
Протянуть трубу через вырезанные отверстия.
Крепление гофры вытяжки к вентиляционной шахте при помощи специальной решетки, которая крепится на место отверстия в шахте.

Вентиляционный канал нельзя перекрывать полностью. Для этого решетки имеют не только отверстие для воздуховода, но и специальный антивозвратный клапан, установленный для обеспечения циркуляции воздуха.

Имеет право на жизнь и самодельная вытяжка для кухни. Если размеры отверстия не позволяют установить готовую решетку, можно установить дополнительный короб, сделанный с двумя отверстиями и клапаном – хлопушкой. Хлопушка изготавливается из легкой алюминиевой или жестяной пластинки и удерживается тонкой пружинкой. Когда работает вытяжка и воздух проходит под давлением, клапан поднимается и обеспечивает его выход. При выключении вытяжки, заслонка опускается и открывается отверстие для естественной вентиляции.

Обратный клапан для воздуховода

Встраиваемый обратный клапан используется при выводе воздуха на улицу. В наружной стене просверливается отверстие, устанавливается решетка с обратным клапаном. Он будет перекрывать доступ холодному воздуху с улицы при неработающей вытяжке. Присоединение воздуховода выполняется по общим правилам.

Инструкция по выводу вытяжки на кухне в вентиляцию

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным

Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой. Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий

Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

ShutterStock

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм2. Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.
