Вентилируемый фасад из керамогранита — и пусть ваш дом вздохнет полной грудью

Основные этапы работ

Монтаж навесных вентилируемых керамогранитных фасадов осуществляется в несколько этапов. Представляем примерную инструкцию действий.

  • Создание проекта. На данном этапе составляются чертежи будущей облицовки. Примеры можно найти в интернете, адаптировав их под габариты и особенности конкретного дома. После составления плана становится ясным требуемое количество плит, профилей для обрешетки, кляммеров и других крепежных элементов.
  • Подготовка к работе. На данном этапе производится закупка и доставка материалов к месту стройки. Поскольку загородный дом находится на частной территории, не обязательно ограждать место будущих работ соответствующими нормативам материалами и устанавливать предупреждающий знак. Однако в целях собственной безопасности и для предотвращения случайной порчи материалов, рекомендует каким-то образом обозначить место ведения работ.
  • Подготовка фасада. Данный этап работы, в свою очередь, включает более мелкие процессы: осмотр фасада, удаление выступающих элементов нынешней обшивки, укрепление ветхих участков, грунтовка поверхности.

Далее производится разметка фасада с указанием точек установки крепежных элементов. Для работы потребуются уровень, рулетка и краска (она предпочтительнее мела).

Важно, чтобы разметка осуществлялась в точности с проектной документацией

  • Установка кронштейнов. От точности и надежности кронштейнов зависит качество крепления керамогранита. Под кронштейн на фасаде делают отверстия, диаметр которых на 5 мм меньше диаметра метизов. Перед установкой кронштейнов между ними и стеной прокладывается паронитовая (компенсационная) вставка.
  • Фиксация утеплителя. Обычно используется базальтовый утеплитель в форме плит. Он заключается между кронштейнами и фиксируется посредством пены-клея или дюбелей. Начинать укладку теплоизоляционных листов необходимо снизу, рекомендуется ставить их на цокольный или стартовый профиль.

Последний предотвращает сползание утеплителя, а также защищает его от грызунов. Каждый последующий ряд изоляционного материала укладывается со смещением на ½ листа.

  • Монтаж мембраны. Ветрозащитная пленка (или ее усовершенствованный вариант – диффузионная мембрана) призвана защищать теплоизоляционные листы от потоков воздуха, которые проникают в пространство под фасадом через вентиляционные зазоры. Пленка закрывает весь фасад и укладывается внахлест. После ее монтажа поверх пленки, пробивая утеплитель, устанавливаются дюбели-зонтики. Благодаря этому удается скрепить материалы и обеспечить их надежную фиксацию.
  • Монтаж профилей. Производится в соответствии с рекомендациями производителя по типу сборки детского конструктора – сначала устанавливаются и скрепляются несущие элементы, затем все остальные.

При выполнении скрытого монтажа на торцах керамогранита делаются пропилы, не менее 4. Данные отверстия соединяются с крепежами. Подобная технология позволяет скрыть кляммеры, а также равномерно распределить вес плиты на каркасе.

Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит – 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

  • оцинкованные;
  • алюминиевые;
  • нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла – каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

  • верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
  • между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
  • в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану. Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах. Нижний слой базальтового утеплителя может быть меньшей плотности – от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.

Вентфасады из керамогранита

Вентилируемый фасад из керамогранита представляет собой конструкцию, состоящую из трех элементов: теплоизоляции и ветрозащиты, крепежной системы и облицовочного материала. Главная особенность вентфасадов – воздухопроницаемость, благодаря чему вся влага выводится наружу. Этим обеспечивается надежность и длительный срок эксплуатации всей системы.

Вентфасад из керамогранита придает дому привлекательный внешний вид, гарантирует отличные показатели тепло- и звукоизоляции, защищает стены от неблагоприятных атмосферных явлений.

Монтаж вентилируемых фасадов из керамогранита в Уфе

Вентилируемый фасад из керамогранита в Уфе — это достаточно распространенная услуга, которая сегодня пользуется невероятным спросом на современном рынке строительных услуг. Облицовка фасада керамогранитом отличается экологическими показателями и увеличивает в несколько раз срок службы и износостойкости любого здания. Именно поэтому большинство застройщиков изъявляют желание купить вентилируемый фасад из керамогранита.

Устройство фасада из керамогранита является настолько прочным и надежным, что способно выдержать абсолютно любые атмосферные капризы природы. Керамогранит уфа фасад не боится механических и химически опасных повреждений, ему нипочем сильнейшие морозы и летний зной.

Керамогранит стен фасадов не изменяет своего цвета, так как достаточно стоек к истиранию и различного рода загрязнениям и имеет широкий выбор оттенков и текстур. В связи с этим устройство вентилируемого фасада из керамогранита настолько универсально, что подходит для архитектурного оформления любого образа здания и его назначения.

Керамогранит фасад здания из которого произведен в точности с соблюдением каждой технологии и правила обеспечит любому строению привлекательный и стильный облик и надежно защитит его на долгие годы. Керамогранит фасад работа (монтаж вентилируемого фасада из керамогранита) должен выполняться исключительно опытными рабочими, которым известна облицовка вентилируемого фасада керамогранитом и все ее нюансы.

Помните, невозможно получить непревзойденный результат работы, если действия будут осуществляться первым попавшимся работником. Вентилируемый фасад из керамогранита цена за м2 которого сегодня более чем доступна, однозначно нужно доверять проверенным и надежным организациям.

Навесной фасад из керамогранита, в том числе и фасад коттеджа из керамогранита, – профиль нашей компании, о котором наши специалисты знаю все! Мы поможем определиться с выбором материала исходя из ваших запросов, проконсультируем и выполним монтаж качественно и точно в срок.

В нашей работе нет места ошибкам и погрешностям при креплении каркаса и самих плит. Специалисты нашей фирмы работают только по современным технологиям, поэтому уверены, что наша работа не оставит равнодушным даже самого требовательного заказчика. Звоните и осуществляйте заказ, и пополняйте список довольных клиентов нашей фирмы!

Вентилируемые фасады из керамогранита цена

Расценки на отделку фасада керамогранитом разные и зависят от выбранного материала и его характеристик, объема работы, срока, сезона, но стоимость навесного фасада из керамогранита всегда остается в нашей компании приемлемой. Не верите?

Позвоните и уточните прямо сейчас! Фасад керамогранит цена работы которого зависит также от наличия утеплителя, степени ровности стен, углов и даже цвета материала, придаст солидности строению и станет классическим решением в его оформлении.

Фасад из керамогранита цена за м2 работы которого придется по душе любому заказчику – выгодное решение для экономных клиентов, и если вы — один из них – немедленно звоните к нам, оставляйте заявку, и мы оперативно приступим к работе! Обращайтесь!

Материалы на выбор:

Установка вентилируемого фасада

Прежде чем начинать монтаж вентилируемого фасада, необходимо рассчитать и закупить необходимые материалы: металлический профиль, утеплитель и керамогранитную фасадную плитку. После обмера и разметки здания можно начинать монтаж каркаса.

Установка обрешетки

Каркас для навесного фасада – это довольно сложная подсистема, и технология ее монтажа следующая:

  • Прежде всего, к поверхности фасада крепятся кронштейны, при этом их монтаж начинается сверху.
  • Несущая способность анкеров и кронштейнов, а также шаг их монтажа рассчитывается специалистами, исходя из состояния и материала фасада.
  • Установив все несущие кронштейны, начинают монтаж направляющих. Их выставляют в одну плоскость, используя заранее выставленные маяки.
  • Расстояние от стены до направляющих определяется типом и толщиной выбранного утеплителя.

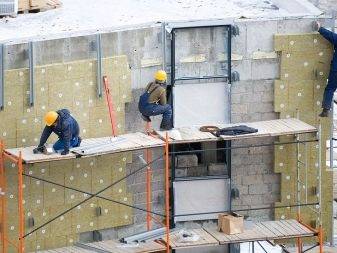

Монтаж утеплителя на фасад здания

После того, как подсистема каркаса полностью смонтирована, начинают монтаж теплоизолятора:

  • Для утепления вентилируемого фасада из керамогранита лучше использовать листовые утеплители.
  • Утеплитель следует подогнать по размерам ячеек, образованными направляющими каркаса.
  • Теплоизоляционный материал устанавливается в эти ячейки и закрепляется специальными дюбелями. В некоторых случаях применяют два слоя утеплителя, чтобы увеличить уровень тепловой изоляции здания.

Затем утеплитель укрывается сверху пароизоляционной пленкой. Этот материал обладает особой структурой: он пропускает воздух, но не пропускает влагу. Такая технология дает возможность утеплителю «дышать», не отсыревая при этом. Монтаж такой пленки производится внахлест при помощи строительной липкой ленты. Швы при этом также необходимо проклеить.

Установка облицовки из керамогранита

Установка облицовочной плитки из керамогранита производится достаточно просто. Для этих целей применяются специальные кляммеры из нержавеющего металла:

  • Стартовые кляммеры при помощи заклепок крепятся на нижней направляющей с учетом размера плитки керамогранита.
  • Теперь выставляется первый ряд облицовки и также крепится двойными кляммерами (с пазом для следующего ряда).
  • Затем следует монтаж второго ряда и так далее, до полного завершения облицовочных работ.

Таким образом, выстраивается эффективная подсистема вентфасада, способная прослужить не одно десятилетие.

В заключение стоит отметить, что установка вентилируемого фасада с облицовкой из керамогранита является выгодным вложением средств. Такая облицовка не требует ухода, при необходимости каркасная подсистема позволяет легко заменить плитку керамогранита, не демонтируя всей обшивки.

Смета на вентилируемый фасад из керамогранита

Для того, чтобы получить расчет фасада из керамогранита, следует составить смету, в которой необходимо отразить следующие параметры:

  • трудозатраты (человеко-часы) — необходимое количество времени, затрачиваемое на отделочные работы;
  • ресурсы (материалы):
  • Объем утеплителя. Это расчетное значение, определяемое проектом в каждом конкретном случае. Величина значения зависит от климатических условий региона, в котором производится стройка.
  • Количество (тоннаж) профилей для каркаса.
  • Крепеж. Количество крепежа тоже должно быть заложено в смете по текущим расценкам. Основной материал — металл или пластик, рассчитывается по проекту.
  • Керамогранит. Для облицовки фасада необходимо просчитать площадь покрытия плиткой, чтобы получить расчетную величину материала. Но, как правило, сам материал рассчитывают не в м2, а поштучно.

расходный инструмент, необходимый для работы: сварочный аппарат, ножовки, шуруповерты, электроды для сварки и проч.

Используя все вышеперечисленные параметры, можно самостоятельно прикинуть примерную сметную стоимость вентилируемого фасада из керамогранита и облицовочных работ.

Правильно смонтированный вентилируемый фасад из керамогранита — достаточно прочное и надежное сооружение, благодаря которому защита стен вашего дома будет максимально крепкой на протяжении долгих лет.

Вентилируемый фасад – это специальная технология облицовки здания, при которой материал крепится не на стены, а на алюминиевый или стальной каркас. В пустоты между стеной и облицовочным материалом закладывается утеплитель – минеральная вата или любой другой.

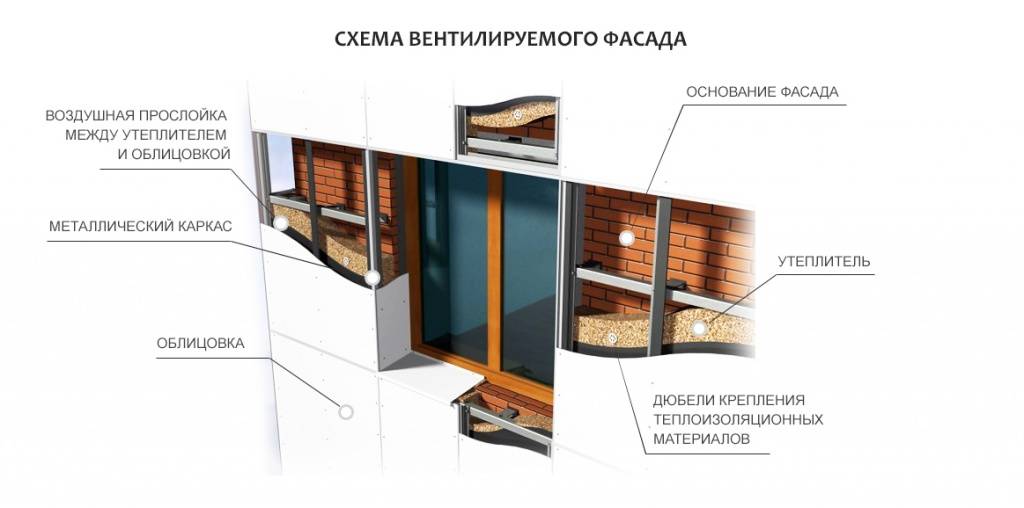

Схема вентилируемого фасада.

Система вентфасада защищает здание от образования разрушающего конденсата, негативных воздействий окружающей среды, сохраняет тепло, дает хорошую звукоизоляцию. При этом воздух в здании не застаивается и оно продолжает «дышать».

Керамогранит подходит для монтирования вентилируемого фасада гостиниц, финансовых учреждений, университетов, частных домов, торговых и развлекательных центров.

Особенности вентилируемых фасадов

Появившаяся во второй половине прошлого века система навесных вентилируемых фасадов очень быстро обрела популярность и стала востребованной во всем мире. Это объясняется тем, что такие системы позволяют одновременно решать целый ряд важных задач.

Назначение

  • Описываемые фасадные системы способны серьезно улучшить эксплуатационные характеристики зданий. Например, добиться значительного повышения уровня звуко- и теплоизоляции.
  • Система вентилируемых навесных фасадов предназначена для защиты стен зданий от погодных условий и других неблагоприятных внешних воздействий.
  • Наконец, с помощью навесных фасадов можно изменить облик здания, придав ему любой архитектурный вид. То есть, эти системы решают и эстетические задачи.


Навесные фасады преобразят ваш дом за считанные дни

Преимущества

По сравнению с традиционными видами наружной отделки, устройство навесных фасадов обладает массой достоинств:

  • Универсальная технология – вентилируемые фасады могут применяться для отделки зданий всех типов и назначений.
  • Улучшение внутреннего микроклимата в помещениях.
  • Простота монтажа – установить вентилируемые фасады можно своими руками без использования специальной техники и инструментов и без предварительной подготовки основания.

Возможные ошибки

Отдельно хочется поговорить о самых распространенных ошибках, которые возникают в процессе:

  • Установка несущего каркаса в мороз. Так, после установки в морозы при повышении температуры есть высокая вероятность того, что крепежи ослабнут, и подсистема крепления начнет терять свою прочность и жесткость.
  • Установка кронштейнов без компенсационной прокладки.  Это приведет к постепенному ослабеванию крепежа из-за того, что материал будет при каждом цикле сжиматься и разжиматься под действием температур.
  • Совпадение швов при установке нескольких слоев утепления. Из-за этого будут образовываться мостики холода, что существенно снизит эффективность теплоизоляции.
  • Установка клямеров слишком близко. Из-за этого плита будет плотно входить в крепежи и тогда при нагревании под солнцем плита попросту может лопнуть и это вызовет внутреннее напряжение.

Постарайтесь избегать таких ошибок, и тогда результат точно будет радовать вас на протяжении долгого времени.

ULTRA Архитектурные конверты, вентилируемые фасады

  • EN
  • Контакты
  • Загрузки
  • Коллекции
  • Активный
  • Ультра
  • Дизайн приложений
  • Water Touch
  • Ультра Коллекции
  • Все коллекции
  • АКТИВНЫЕ ПОВЕРХНОСТИ
  • Ультра Марми
  • Ультра Оничи
  • Ультра Агата
  • Ультра Кристалл
  • Ультра Металл
  • Ультра Teknostone
  • Ультра КОН.CREA.
  • Ультра СМЕСЬ.HT
  • Ультра Пьетре
  • Ультра iCementi
  • Ультра смола
  • Ультра Иридий
  • Технология Ultra
  • Форматы, толщина и отделка
  • Обработка и хранение
  • Видеоурок
  • Укладка полов
  • Настенное покрытие
  • Резка и отверстия
  • Кейс Ultra
  • Очистка и техническое обслуживание
  • Техническая информация и особенности
  • Вентилируемые фасады
  • Тип приложения
  • Вентилируемый фасад
  • Система предохранительных зажимов
  • Система термического покрытия
  • Микросистема

Монтаж вентилируемых фасадов

Подготовительный этап

Всем известно, что любые строительные работы требуют использования какого-либо инструмента, именно поэтому мы начнем с разбора необходимой «техники».Вам понадобится:

Дрель и перфоратор. Лучше под рукой иметь оба электроинструмента, чтобы процесс установки проходил гораздо быстрее.

  • Шуруповерт и отвертки. В данном случае будет проблематично монтировать крепления, используя лишь ручную отвертку.
  • Рулетка и уровень.
  • Молоток и киянка.
  • Канцелярский нож и ножницы по металлу.

Работа с поверхностью

  • Первым делом следует убрать все ненужные конструкции: осветительные приборы, декоративные элементы, крепления и многое другое, что может помешать работе.
  • После обязательно заделайте все большие трещины, чтобы избежать лишнего охлаждения помещений. Утеплитель для вентилируемых фасадов, конечно, перекроет их, но там может скапливаться конденсат и постепенно разрушать строительный материал.
  • Удалите плесень и грибок, иначе они будут развиваться еще более эффективно в благоприятной среде.
  • После всех процедур можно смело приступать к следующему этапу

Разметка поверхности

  • В первую очередь отмечают нижний горизонтальный профиль, который является началом каркаса.
  • После чего я, с необходимыми промежутками (в зависимости от размеров фасадных плит), размечаются места крепления кронштейнов.

Монтаж каркаса

  • В заранее засверленные отверстия крепится нижняя горизонтальная направляющая, которая должна быть идеальной ровной, иначе это скажется на внешнем виде конструкции.
  • Монтируются кронштейны для вертикального профиля.

Установка теплоизоляционного слоя

После того, как весь каркас готов, кронштейны расположены в правильном порядке, можно переходить к утеплителю.Существует два варианта монтажа:

  • На клей – вам не придется сверлить много отверстий в стене и вбивать дюбеля, несколько мазков кисти и утеплитель на стене. Однако придется правильно разводить сухую смесь, использовать определенное время, после которого весь раствор придется выкинуть (если он, конечно, останется).
  • На тарельчатые гвозди – процесс более затяжной, но при этом никаких отходов. Вы легко можете рассчитать количество крепежа, которое понадобится для монтирования утеплителя.


Крепление утеплителя на тарельчатые гвозди

Крепеж фасадных плит

Существует два способа монтажа фасада:

Видимый – для крепления используется кляммер. Его можно подобрать в оттенок используемого материала, либо окрасить вместе с поверхностью. Такой метод популярен из-за того, что цена гораздо демократичнее, нежели другие варианты.

Кляммер

Скрытый – в данном методе используются самораспорные цанги.


Самораспорный анкер (цанга)

Вместе с фасадными плитами монтируются и другие функциональные конструкции: крепления под откосы, сточные трубы, осветительные приборы и многое другое.


Установка плиты на каркас
