Вентилируемый фасад из металлокассет

Дополнительные решения

Когда стандартный тип фасада не может удовлетворить запросы заказчика, на выручку приходят альтернативные решения, менее популярные,

но более перспективные:

  • Клинкерная плитка – отлично имитирует кирпич и превосходит этот материал по энергоэффективности. Клинкер – настоящий лидер по сроку эксплуатации, к тому же, он не зависит от деформационных процессов.
  • HPL панели – прочные и плотные, они постепенно набирают популярность в странах Европы. Цвета материала не утрачивают яркости и насыщенности, не выгорая на солнце. Многообразие цветов и текстур позволит сделать грамотный выбор даже самому привередливому заказчику.
  • Фотоэлектрические модули – тенденция перехода на экологически безопасные источники энергии затронула и фасадные технологии. На сегодняшний день в системах вентилируемых фасадов могут свободно использоваться солнечные батареи. Проблема эстетики подобного решения была решена, теперь можно приобрести модули различных цветов.
  • Медиафасады – пользуются огромным спросом в индустриально продвинутых государствах. Концепция их проста – на каркас крепятся специальные экраны, посредством которых можно передавать различную информацию.

Способы отделки и этапы работ

Каждый вентилируемый фасад, сооружение которого происходит при использовании кассет любой разновидности, является целостной системой.

В ее составе присутствуют следующие детали:

  • металлические профили;
  • уголки, они выступают как крепитель;
  • ветрозащитная панель;
  • крепежные детали;
  • откосы с наличниками и нащельниками.

Вне зависимости от сложности конструктива здания, которое планируется облицевать фасадными кассетами, наличие вышеперечисленных составляющих позволит сделать работы в минимальные сроки.

Установку изделий возможно выполнить двумя методами:

  • скрытый крепеж;
  • видимый крепеж.

Видимый монтаж специалисты считают наиболее простым по технике выполнения работ. Конфигурация каждого отдельного элемента включает в себя своеобразные отогнутые края со специальным отверстием. В него вкручиваются саморезы, фиксируя изделие на профиле. Такая техника позволяет в случае необходимости заменить пришедшую в негодность деталь, не демонтируя всю конструкцию. Именно отгибающиеся части кассеты отвечают за фиксацию всей детали. Для работ использовать какое-либо оборудование нет необходимости.

Скрытый крепеж по своей технологии немного сложнее, чем описанный выше вариант. Но за счет применения данного способа,, на фасаде здания образуется ровная поверхность из кассет, где визуально не просматриваются соединительные швы между элементами и детали, используемые для монтажа и фиксации. Исходя из варианта крепления фасадная панель может несколько отличаться по своей конфигурации, а именно деталь будет содержать только одну отогнутую сторону. На этой части кассеты присутствует кромка. Ее задачей является фиксация верхнего и нижнего элемента друг с другом.

Работы по облицовке стен здания фасадными кассетами включают следующие шаги:

В первую очередь на основание дома устанавливается обрешетка из профиля. Она имеет ячеистый тип. Если выполнить грамотные расчеты высоты профилей, можно обеспечить хорошее вентиляционное пространство между стеной и облицовочным материалом.

  • В случае необходимости между обрешеткой располагается теплоизоляционный материал. Большая часть строителей рекомендуют применять для этих целей минеральную вату, поскольку она обладает плотной текстурой сверху и пористым внутренним слоем. Помимо этого, в ходе выполнения работ по внешней отделке фасада дома необходимо позаботиться о качественной ветровой защите. Для этого прокладывается еще один дополнительный слой теплоизоляционного материала. Выполняет эту функцию ткань мембранного типа. Именно она сможет сохранять долгое время тепло и защищать нижний слой материала от попадания влаги. Все материалы прикрепляются к обрешетке дюбелями.
  • После вышеперечисленных действий следует приступить к укладке гидроизоляции для здания.
  • Последним этапом станет монтаж специального каркаса, на который будет выполняться крепление фасадных кассет.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Монтаж

Не в зависимости от того, каким способом будет крепиться металлопрофиль, основание монтируется одинаково. Весь процесс происходит в несколько этапов:

К стене здания, через равные промежутки крепятся кронштейны из легированной стали, именно они берут на себя основную нагрузку, поэтому им уделяют особое внимание. Кронштейны служат опорами для направляющих, и должны быть установлены строго по горизонтальному уровню.
На закреплённые кронштейны фиксируются горизонтальные направляющие. Они оснащены специальными бортиками, которые впоследствии будут удерживать утеплитель.
Когда все горизонтальные направляющие установлены, фасад утепляется

Для этого используют минеральную вату или пенопласт. В зависимости от предназначения здания и пожарных допусков.
Поверх утеплителя устанавливаются вертикальные полозья. Именно к ним будут фиксироваться кассеты, поэтому расстояние между полозьями определяется шириной сегмента.
На вертикальные полозья монтируются металлокассеты фасадные.

Они оснащены специальными бортиками, которые впоследствии будут удерживать утеплитель.
Когда все горизонтальные направляющие установлены, фасад утепляется. Для этого используют минеральную вату или пенопласт. В зависимости от предназначения здания и пожарных допусков.
Поверх утеплителя устанавливаются вертикальные полозья. Именно к ним будут фиксироваться кассеты, поэтому расстояние между полозьями определяется шириной сегмента.
На вертикальные полозья монтируются металлокассеты фасадные.


Отделка фасада

Весь процесс монтажа происходит снизу вверх, а расстояние между горизонтальными направляющими не должно превышать 1.5 метра.

Монтаж

Сборка вентилируемого фасада производится поэтапно. Технология установки металокассет мало чем отличается от монтажа любого другого вида облицовочной системы, но требует большой внимательности особенно на подготовительном этапе.

  • Стены здания освобождают от всех оконных и дверных конструкций. Старую отделку удаляют, при необходимости устраняют дефекты фасада. А затем проводят тест, позволяющий выяснить, сможет ли стена вынести предстоящую нагрузку.
  • Для этого на участке закрепляют дюбелями фрагмент направляющей и прикладывают к ней соответствующую нагрузку. Если показатели удовлетворительны, монтаж облицовки разрешается.

А вот как производится монтаж утеплителя и как утеплить фасад кирпичного дома изнутри, можно увидеть здесь.

  • Размечают стену при помощи лазерного уровня. Шаг разметки определяется габаритами облицовочной панели: после установки направляющих кассета должна надежно закрепляться на каркасе. Этап очень ответственный, поскольку при отклонении от вертикали или горизонтали при монтаже сборка фасада окажется попросту невозможной.
  • По размеченным местам закрепляют кронштейны на специальные дюбели. Длина последних зависит от материала стены. Шаг между кронштейнами определяется весом и размером облицовочной панели. Под крепеж укладывают прокладку из паронита: они обеспечивают защиту от промерзания.

Нужно следить за тем, чтобы дюбели при креплении не оказывались в швах между кирпичами или панелями. При этом заметно снижается прочность крепления, что чревато разрушением кладки и повреждением фасада.

Также стоит обратить своё внимание на то. какие существуют отделочный материал для фасада дома

  • Стену гидроизолируют: материал укладывают внахлест и крепят за кронштейны.
  • Между направляющими укладывают утеплитель – минвату, листы пенополистирола. Используют дюбели с широкими шляпками. Стыки между фрагментами теплоизоляции заделывают монтажной пеной.
  • На утеплитель закрепляют слой ветрозащитной мембраны.
  • Закрепляют на кронштейны вертикальные направляющие. Таким образом между утеплителем и будущей облицовкой формируется воздушная прослойка.

Величина воздушного слоя зависит от типа материала, погодных условий – ветровая нагрузка, и установленных нормативов. Необходимо следовать рекомендациям производителя: иначе аэродинамические свойства вентиляции будут нарушены, что приведет к повреждению утеплителя и материала.

Первой к каркасу закрепляют стартовую планку. Металлокассеты крепят снизу вверх и справа налево, сообразуясь с их типом – для открытого или закрытого монтажа.

Стоит обращать внимание и на крепеж самой облицовки. Нельзя допускать создания гальванической пары: так, медные кассеты нельзя фиксировать стальным крепежом

А вот как применяется облицовочная плитка для фасада под кирпич, и насколько эффективен данный материал, можно понять прочитав содержание данной статьи.

Конструкция подсистемы фиброцемент

  1. Кронштейн несущий, кронштейн опорный.
  2. Прокладка, терморазрыв.
  3. Анкер с дюбелем (для основания стены)
  4. Шпилька с шайбой и гайкой (для металлоконструкции)
  5. Утеплитель, мембрана. (с утеплением фасада)
  6. Профиль, направляющая.
  7. Угловая планка (планки внешнего угла)
  8. Лента EPDM 60 мм, 80 мм.
  9. Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
  10. Втулки нержавеющие
  11. Конструкция оцинкованная (короб с полимерным покрытием)
  12. Откосы левый и правый.
  13. Отливы
  14. Парапетная крышка.
  15. Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная  Т-образная подсистема крепления “Оптима” или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

  • Нержавеющая система
  • Вертикальная или перекрёстная
  • Межэтажная в перекрытие
  • Оцинкованная система
  • В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

  1. На саморезы
  2. На торцевые кляммера
  3. На клей
  4. На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов “Оптима”, ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

  1. Asahi
  2. Kmew
  3. Nichiha
  4. Konoshima
  5. Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

Состав подсистемы крепления:

  • Кронштейн крепёжный (50-380 мм)
  • Прокладка ПОН-Б
  • Направляющая 65*30 (оц. пп.)
  • Профиль Г-образный (оц.пп.)
  • Кляммер стартовый под ФЦП*
  • Кляммер Рядовый под ФЦП*
  • Заклёпки 4*10 мм.
  • Примыкания
  • Доборные элементы откосов
  • Парапетная крышка

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

Хранение и защита

При работе с фасадным материалом необходимо придерживаться правилами безопасности, а также использовать инструменты, которые не смогут повредить изделие или испортить его лицевое покрытие. Запрещается резка кассет с помощью абразивных инструментов и с применением огня. Высокая температура и образующиеся в процессе резки искры испортят облицовочный материал.

Нельзя монтировать на поверхность кассет любые дополнительные навесные элементы, кроме креплений под водосточную систему. Во-первых, это увеличит нагрузку на фасад, что не предусмотрено проектом. Во-вторых, отверстия, проделанные самостоятельно подвержены быстрому ржавлению металла. Если существует необходимость установки вывесок, рекламных щитов, осветительных приборов и т. п. , то их крепление должно осуществляться непосредственно на стену.

Ещё одной важной составляющей сохранности фасада в должном состоянии является его защита от влаги, которая стекает с крыши. Подтеки воды испортят внешний вид и лакокрасочное покрытие кассет, поэтому необходимо держать водосточную систему и сливы в исправном состоянии

Процесс сборки облицовочного материала

Монтаж, как и разборка панелей, процесс несложный. Устанавливать металлокассеты можно при любой температуре. Прежде всего, нужно изготовить каркас под облицовку. Конструкция представлена горизонтальными и вертикальными профилями. Изготовление данной системы представляет самый сложный и ответственный этап, который требует пристального внимания. Сами металлические панели крепятся на возведённый каркас при помощи саморезов.

Сборка открытых кассет

Монтаж производится снизу вверх. Край каждой следующей панели укладывается поверх предыдущей и закрепляется саморезами.

полезно в работе

Не к каждому материалу кассеты подойдёт то или иное крепёжное изделие. К примеру, нельзя использовать стальные крепежи для сборки медных панелей.

Сборка закрытых кассет

Монтаж закрытых панелей также осуществляет снизу вверх, но ещё и слева направо. Здесь уже края панелей стыкуются между собой и крепятся к подсистеме. Процесс происходит сложнее, но при этом позволяет получить более прочную конструкцию.
Стоит помнить, что только сертифицированные материалы и качественный монтаж панелей позволит внешнему облику зданий продержаться долгое время в первоначальном виде.

Расчёт материала

Важным этапом качественного монтажа является его планирование и расчёт. В этом случае проектирование позволит смонтировать систему без строительных ошибок. Кроме того, расчёт исключит перерасход материала и наличия большого количества неиспользуемых обрезков. Для расчёта необходимо учесть следующие условия:

  • конструкции основания и каркаса;
  • погодные условия, среда эксплуатации, ветровые нагрузки;
  • направление системы монтажа;
  • размеры расстояний между облицовочными элементами;
  • вентиляцию фасада;
  • тепловые расширения;
  • наличие требуемых и необходимых отверстий;
  • использование нащельников;
  • количество и размеры оконных и дверных проёмов;
  • способ крепления, размеры кассет;
  • применение пароизоляционного материала, утеплителя.

Как правильно рассчитать вентилируемый фасад?

Затраты на обустройство фасада состоят из следующих статей:

  1. Облицовочный материал – оптимальным вариантом является керамогранит. Более дорогой по стоимости будет фасад из металлических кассет и композита. Если бюджет не является проблемой, то можно использовать обшивку из натурального камня. При этом при равных условиях будет дороже та отделка, которая состоит из плиток меньшего размера. Также стоит отметить и вес облицовочного материала – чем он больше, тем дороже крепеж, поскольку могут понадобиться особые скобы или высокопрочный клей.
  2. Металлоконструкции – их стоимость напрямую зависит от используемого материала. Наиболее доступной является оцинкованная сталь, дальше по стоимости следует оцинкованная сталь с окрашиванием, алюминий и нержавейка.
  3. Фасадный утеплитель – на стоимость влияет не только сам материал, но и его толщина, от которой зависят затраты на утеплитель за 1 м.кв., а также стоимость креплений.
  4. Стоимость крепежа – помимо вышеуказанных параметров облицовки и утеплителя стоит учитывать материал самого фасада. Чем прочнее стены, тем меньше стоимость крепежа, поскольку в этом случае используются обычные дюбеля. Чем ниже прочность стен, тем меньше шаг кронштейнов, тем выше затраты.
  5. Стоимость монтажа – в этот раздел входят затраты на работников, а также сборку/разборку лесов, отделку оконных и дверных проемов.

При расчете затрат на обустройство вентфасада следует учитывать сложность геометрии фасада и фактические размеры здания. В целом стоимость 1 м.кв. фасада из керамогранита с учетом стоимости материала и монтажа может начинаться от 3000 рублей, тогда как затраты на монтаж фасада из натурального камня начинаются от 8500 рублей.

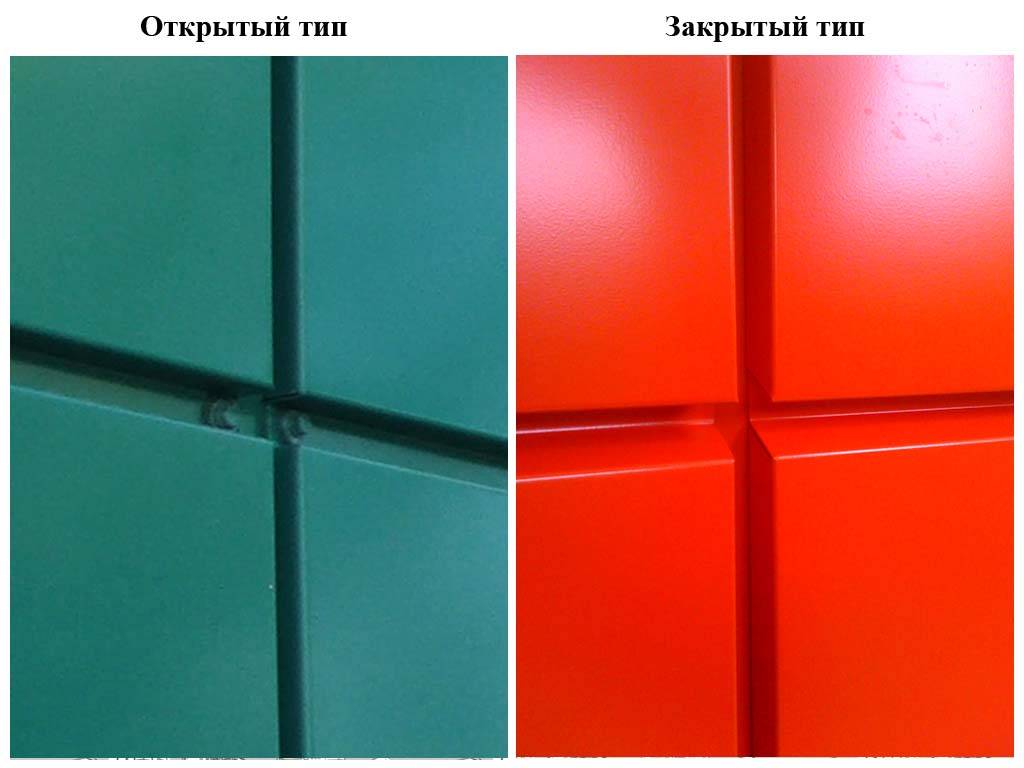

Типы металлокасет

Металлокассеты для облицовки фасада делятся на плитки закрытого и открытого типа. Кассеты открытого крепления оснащены отогнутыми краями с перфорацией. Крепятся они к каркасу саморезами. В случае, если потребуется ремонт отдельных элементов, заменить дефектную кассету будет легко. Вместе с тем шляпки саморезов остаются на виду.

Рисунок 2. Кассеты открытого крепления.

Закрытые фасадные кассеты имеют специальные защёлки, благодаря которым тонкие панели соединяются друг с другом. Места крепления остаются невидны глазу. Это добавляет фасаду эстетики, но усложняет ремонт конструкции в случае необходимости.

Рисунок 3. Закрытые фасадные кассеты.

Металлокассеты для фасада размеры

Размеры металлокассеты могут быть индивидуальные и заводские, причём это зависит от выбранного заранее варианта конструктива закрытого или открытого типа изделия по типу его установки. В открытом креплении видно саморезы – это далеко не всех устраивает в плане эстетики такого фасада. Также изделие и его заготовка может иметь перфорированные типы и узоры на лицевой части.

Размеры стоит запросить у завода-изготовителя заранее перед проектированием раздела АР – при разработке проектной документации на кассету любого типа. Мы производим более 7 стандартных размеров кассет, которые можно выполнить с экономией при их установке.

Особенности производства подконструкции

Прочность и надежность вентилируемого фасада напрямую зависит от качества производства профилей для подконструкции. Для их изготовления используются специализированное оборудование и инновационные технологии.

Облицовка защищает здание от солнечной радиации, дождя, снега и ветра мороза

Контроль качества регулярно осуществляется профессионалами на каждом этапе технологического производства:

  1. Обеспечение сырьем. Оцинкованный лист в 1–2 мм толщиной поставляется в рулонах. Чтобы технологический процесс производства был непрерывным, поставка материала производится регулярно и в нужном количестве.
  2. Подготовка исходного материала. Перед началом работ по собственно изготовлению профиля производится подготовка материала. На специальном станке оцинкованные листы стали разрезаются на полосы (штрипсы).
  3. Прокатка штрипсов. Для того чтобы изготовить профиль определенного размера, на технологическое оборудование устанавливается оснастка под заданные параметры будущего профиля. Отрезной нож настраивается на необходимую длину будущего изделия. Для того чтобы проверить точность заданных параметров длины, выполняется пробная прокатка штрипсов. На технологической линии обслуживающим персоналом является оператор, отвечающий за управление процессом прокатки и его контроль, и упаковщики готовых изделий.
  4. После прокатки изготовленный профиль складируется и комплектуется по пачкам. Комплектация производится таким образом, чтобы при дальнейшем хранении и последующей транспортировке профиль не был поврежден.
  5. Комплектация и отгрузка профиля. Укомплектованные пачки профиля предварительно складируются в специально отведенное помещение, которое отвечает всем установленным требованиям по хранению данного продукта. Перевозка изделий производится как на автомобильном, так и на железнодорожном транспорте.

Особенностью стального профиля катаного производства, идущего на изготовление подконструкции для вентфасадов, является правильная геометрия и точность заданных параметров. Контроль высокого качества во время всех этапов производства и правильный монтаж подконструкции гарантирует долгий срок эксплуатации всей системы.

Совокупность используемых материалов повышает звукоизоляцию стен в 2 раза

Список источников

  • fasadec.ru
  • 1pofasady.ru
  • ofacade.ru
  • onfasad.ru
  • luchiefasady.ru
  • betonobeton.ru
  • HouseFasad.ru

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

  • небольшие финансовые расходы на обслуживание систем;
  • система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
  • данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;
  • использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
  • система НВФ увеличивает срок эксплуатации здания;
  • презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
  • есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

  • Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
  • Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
  • Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
  • Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
  • Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
  • Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
  • Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Фасад из металлокассет

Вентилируемый фасад из металлокассет (фасадных кассет) — вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, фасадные кассеты повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:

  • Металлокассеты изготовленные из оцинкованной стали
  • Фасадные кассеты изготовленные из композитных материалов

Металлокассеты — изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по каталогу RAL . Различают два основных вида металлокассет по типу их установки:

  • Скрытого типа крепления
  • Видимого типа крепления

Фасадные кассеты из композита — изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.

Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.

ПРЕЗЕНТАЦИЯ

Для ознакомления, просмотрите нашу видеопрезентацию архитектурного проекта вентилируемого фасада с облицовкой металлокассетами.

ВИДЫ ПОКРЫТИЙ

Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня. Ниже представлены некоторые варианты покрытий.

RAL6005 RAL8017 RAL9002 Декор-1 Декор-2 Декор-3 Декор-4 Декор-5
Металлик-1 Металлик-2

СТРУКТУРНАЯ СХЕМА

Вентилируемый фасад с облицовкой металлокассетами состоит из нескольких слоев плит утеплителя, комплекса несущих элементов подсистемы и собственно облицовочных панелей. Для каждого объекта индивидуально формируется спецификация материалов для получения тех или иных технических показателей фасадной системы.

1. Кронштейн

2. Утеплитель

3. Тарельчатый дюбель

4,5. Направляющие подсистемы

6. Фасадные кассеты

МОНТАЖ ВЕНТИЛИРУЕМОГО ФАСАДА

Фасадные кассеты из композита или металла являются внешним слоем системы вентилируемого фасада. Для установки используют различные варианты исполнения несущей конструкции, которую изготавливают из коррозионностойки х материалов с последующей огрунтовкой.

Первым этапом работ является установка кронштейнов и плит утеплителя на стены. Утеплитель производитс я по специальной технологии для получения высоких показателей звуко и теплоизоляции, а также способности противостоять горению. Минераловатные плиты устанавливают в два слоя, которые различаются плотностью материала.

Это позволяет качественно защитить стены зданий, повысить теплотехничес кие характеристики ограждающих конструкций. Утеплитель рассчитан на весь срок службы фасада, он не подвержен разрушению.

Сле дующим этапом является крепление несущих направляющих системы. Исходя из размеров металлокассет, направляющие системы устанавливаются с определенным шагом, который был определен во время проектирования вентилируемого фасада. Подсистема выравнивает все неровности стен и образуют вентилируемый зазор, который позволяет свободно циркулировать воздуху.

Конечной фазой установки навесного фасада является установка внешних металлических откосов, оконных отливов, металлических кассет к направляющим.

СТОИМОСТЬ ВЕНТИЛИРУЕМОГО ФАСАДА ИЗ МЕТАЛЛОКАССЕТ

Сметный расчет стоимости навесного фасада производится специалистами, с учетом пожеланий заказчика, параметров объекта и других данных. Звоните нашим специалистам, мы проконсультируем Вас по вопросам производства работ, а также произведем расчет стоимости в кратчайшие сроки.

Произвести предварительную оценку стоимости работ и материалов Вы можете прямо сейчас, воспользовавшись нашим сервисом

Наша основная цель – долгосрочное взаимовыгодное сотрудничество!

Для консультации, оформления заявки звоните: +7 (495) 642-47-22

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
