Подготовка
Важно составить проект навеса. Для этого необходимо предварительно замерить периметр участка, рассчитать каркас с учетом вертикального и горизонтального шагов. Для монтажа покрытия навеса из панелей поликарбоната толщиной менее 8 мм применяют шаг 600-700 мм
При укладке тяжелых панелей вертикально ступени делают шаг в 700 мм, по бокам – до 1 м
Для монтажа покрытия навеса из панелей поликарбоната толщиной менее 8 мм применяют шаг 600-700 мм. При укладке тяжелых панелей вертикально ступени делают шаг в 700 мм, по бокам – до 1 м.
Необходимо рассчитать вес обрешетки несущей конструкции согласно таблице, рекомендованной специалистами. Это требование техники безопасности, чтобы крыша навеса случайно не упала на людей от собственного веса или нагрузки от внешних факторов. Несмотря на легкий вес поликарбоната, необходимо учитывать вес снега зимой.
При выборе панели из поликарбоната необходимо учитывать его толщину и структуру. Ячеистые панели толщиной 6-8 мм предназначены для устройства навесов. Листы толщиной 10 мм применяются для вертикальных поверхностей. Панель толщиной 16 мм используются для крыш большой площади.
Варианты исполнения каркаса под козырек из поликарбоната
Деревянный каркас под поликарбонат
Каркас под навес над калиткой или крыльцом из поликарбоната изготавливают не только из металла, но и из дерева. Материал очень легкий, парусность у навеса небольшая, что позволяет заметно облегчить опорную конструкцию.
Дерево – предпочтение отдается хвойным породам, так как они более устойчивы к гниению. Обязательно обрабатывают древесину антипиренами, антисептиками, олифой или окрашивают. В зависимости от размеров козырек может крепиться только на стену или опираться на столбики. Монтаж прост, так как дерево легко обрабатывается. Главный недостаток – малая долговечность такого каркаса. К тому же дерево и прозрачный пластик сочетаются плохо – это не эстетично.
Алюминиевый профиль – отличный выбор для входной группы. Алюминий совершенно не боится влаги, солнца, перепадов температуры и не нуждается в уходе. Он легче, чем сталь, однако его прочности вполне достаточно для сооружения даже большой купольной конструкции. Алюминий достаточно гибок и пластичен, что позволяет придавать козырьку самые невероятные формы.
Профиль или металлические трубы – рекомендуется СНиП. Так как несущая способность профиля очень велика, для козырька можно брать тонкие трубы и уголки, что придает всей конструкции легкость и изящество. Используют как профильные, так и круглые трубы
Немаловажное достоинство – возможность украсить навес коваными деталями. С эстетической точки зрения сочетание кованого железа и прозрачного поликарбоната совершенно.
Чертежи навесов из поликарбоната своими руками
Чтобы изготовление, сборка и установка конструкции осуществлялась без каких-либо неожиданных сложностей, следует разработать своими руками чертеж навеса из поликарбоната. Это позволит правильно подготовить все элементы каркаса и избежать возможного перерасхода материалов. Эскизы будущей постройки должны учитывать конструктивные особенности выбранной формы навеса. Если есть возможность, то параметры примыкающего сооружения выбирают такими, чтобы при нарезке труб и раскрое пластика оставалось как можно меньше отходов.
Чертеж каркаса для навеса арочной формы
Если выбрана арочная конструкция, каркас которой выполняется из профильной трубы, необходимо наличие специального оборудования для изгиба труб. Такой инструмент имеется под рукой не у каждого, но, даже при наличии трубогиба, довольно сложно придать материалу правильный по форме изгиб.
Раскрой поликарбоната для полукруглой конструкции также сопряжен с некоторыми сложностями. Поэтому для работы, выполняемой самостоятельно, рекомендуется остановить выбор на односкатном навесе из поликарбоната. Для каркаса данной конструкции гораздо легче рассчитать количество профильной трубы и вырезать необходимые по размеру листы поликарбоната.
3D-проект навеса с крышей из поликарбоната
Современное решение навеса, пристроенного к стене дома
При покрытии кровли поликарбонатом следует учитывать особенности монтажа этого материала:
- типовые панели поликарбоната выпускаются длиной 6 или 12 м и шириной 2,1 м. Ориентируясь по этим параметрам, рассчитывают габариты сооружения, что позволяет получить как можно меньше отходов;
- соединение панелей между собой осуществляют с помощью торцевых профилей (длина их 6 м), которые можно подобрать в цвет поликарбоната. Они надежно крепятся и не требуют дополнительной фиксации;
Чертеж навеса с крышей из поликарбоната
- длина торцевого профиля, закрывающего конечный срез, составляет 2,1 м;
- для покрытия полукруглых кровель лист поликарбоната располагают таким образом, чтобы изгиб был в поперечном направлении воздушных каналов;
- расположение листов сотового поликарбоната должно быть таким, чтобы обеспечивать беспрепятственный вывод конденсата из внутренних каналов. В противном случае соты внутри пластика заплесневеют, что повлияет на светопропускные качества;
Навес с односкатной крышей является самым простым вариантом для строительства своими руками
в скатных конструкциях навесов верхний торец ячеистого поликарбоната закрывается сплошной самоклеящейся лентой во избежания попадания влаги, пыли, насекомых. Нижний торец обрабатывается перфорированной лентой, что дает возможность влаге выводиться наружу. В арочных навесах в обоих торцах используется лента с микроперфорацией;
Чертеж каркаса для навеса с односкатной крышей
- монтажные отверстия создаются незначительно большим диаметром, что позволит поликарбонату свободно расширяться или сжиматься в зависимости от температурного воздействия. Не следует делать отверстия слишком большими;
- при монтаже панелей используют саморезы с термошайбами, которые подбираются в цвет поликарбоната.
Пример чертежа навеса из поликарбоната
Проектом также предусматривается толщина поликарбоната, соответствующая выбранной конструкции:
- навесы внушительных размеров с наклонной формой — листы толщиной 10 мм;
- арочные и полукруглые навесы — подойдет панель в 8 мм;
Навес, примыкающий к стене дома, с покрытием из поликарбоната
для примыкающих навесов односкатной конструкции с пологим уклоном выбирают поликарбонат с толщиной листа 16 мм, способный выдерживать возможную снеговую нагрузку в зимний период.
Все эти нюансы следует брать в расчет до монтажа навеса из поликарбоната к частному дому своими руками. Фото выполненных самостоятельно конструкций послужит примером для изготовления своего уникального сооружения.
Схема устройства навеса, примыкающего к частному дому
Навес из поликарбоната своими руками
Чтобы правильно выполнить установку конструкции, выверяются обязательно все размеры навеса из поликарбоната. Высота вертикальных элементов должна быть одинаковой, на них выкладывается продольная балка. Она крепится с помощью электросварки. Вторая балка монтируется на вертикальную стену здания. Между ними фиксируются металлические элементы.
На поликарбонат наносится специальное покрытие, которое необходимо для снижения неблагоприятного воздействия солнечных лучей на структуру материала. Сверху изготовитель предусматривает специальную защитную пленку на покрытии, ее снимают после монтажа.
Перед проведением укладки листы режут электропилой. Для крепления поликарбоната приобретаются специальные наборы, в которые входят подкладки, уплотнители, саморезы.
На завершающей стадии на навес крепятся декоративные полоски, которые закрывают швы. Чтобы закрыть внутреннюю полость материала от пыли и исключить попадание влаги, боковые торцы заклеивают перфорированной лентой.
Покрытие крыши из металлопластика и алюминия
Наряду с полимерами, в качестве прозрачного кровельного материала для навеса могут использоваться современные стеклопакеты. В отдельных ситуациях, когда этому способствует конструкция крыши, допускается применение металлопластиковых окон или фасадного алюминия
При выборе подходящей профильной системы сугубое внимание уделяется соответствию ее конструкции и особенностей мансардной кровли. Особенно это касается возможности обустройства дренажной водоотводящей системы в случае углового или горизонтального монтажа
Данный вопрос обычно актуален для тех окон, которые будут открываться: глухие конструкции подобных проблем обычно не имеют. В системах без открывающихся элементов сугубое внимание следует уделить тому, чтобы соединительные узлы были максимально герметичны.
Для создания прозрачной крыши из современных стеклопакетов рекомендуется использовать т.н. «безопасное остекление», где для бронирования стекла используется специальная пленка или триплекс. Чтобы остеклить кровлю металлопластиковым ли алюминиевым профилем, потребуется помощь профессионалов. Благо, в настоящее время достаточно квалифицированных специалистов, занимающихся решением подобных вопросов. Если же есть желание все сделать самостоятельно, то лучшим вариантом в таком случае является использование в роли материала для прозрачной кровли пластика для крыши. Главное, предварительно пройти соответствующую теоретическую подготовку.
Широкие возможности строительства
На фото навесов из поликарбоната видно, что материал может не только принимать фактически любую удобную форму, но также может быть разных цветов, что играет существенную роль в обустройстве теплиц.
Это обусловлено тем, что для некоторых растений лучше всего подходит рассеянный зеленый или фиолетовый свет, который образуется в результате воздействия солнечных лучей на цветной лист поликарбоната.
Таким образом, этот материал намного выгоднее для дачников, нежели стекло, так как обладает целым рядом преимуществ, которых нет у других материалов.
К тому же он относительно дешевый и представлен в разных ценовых категориях с разными характеристиками, что позволяет каждому подобрать наиболее оптимальный вариант под свои цели.
Устройство односкатного навеса своими руками
Односкатный навес имеет достаточно простую конструкцию, что позволяет выполнить монтажные работы своими руками. Основными элементами постройки такого типа являются: опорные столбы, стропильные фермы, обрешетка и непосредственно поликарбонат. Строительные магазины предлагают готовые комплекты для сборки, но можно самостоятельно сделать чертеж.
Однако при составлении проекта односкатного навеса из поликарбоната своими руками очень важно принимать во внимание следующее:
- Угол наклона ската. Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает большое количество осадков, уклон навеса должен составлять 35-45 градусов. В этом случае риск разрушения крыши от снежной массы становится минимальным. В регионах, где преобладают порывистые ветра, лучше сооружать навесы с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
- Материал для изготовления обрешетки. Элементы стропильной системы навеса могут быть изготовлены из дерева или профилированной трубы. Древесину перед началом монтажа рекомендуется защитить антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и долговечным.
- Вид поликарбоната. Поликарбонат может иметь разную расцветку и структуру, в строительных магазинах представлены листы в большом ассортименте. При строительстве беседок и навесов используются листы поликарбоната зеленой или синей расцветки, холодные оттенки позволяют почувствовать прохладу и свежесть.
- Расположение навеса. Односкатная конструкция может быть пристроена к дому, а может быть обособленной. При этом в первом случае появляется возможность сэкономить некоторые средства за счет отсутствия опорных стоек. Кроме того пристройка получается защищенной от ветра с одной стороны.
Стропильные фермы навеса с одним скатом выполняются в форме треугольника, основание которого соответствует ширине навеса, а гипотенуза – длине ската. Предотвратить повреждение и прогиб поликарбоната помогает обрешетка, уложенная с шагом не более 50 см. Таким же образом можно построить навес для дров, который не покажется лишним возле дома.
Преимущества материала
Поликарбонат — это синтетический материал со столетней историей. А это значит, что он успешно выдержал испытание временем и доказал свою профпригодность.
На рынке представлено 3 вида поликарбонатных панелей:
- сотовые;
- монолитные;
- гофрированные.
При этом самое большое распространение получил именно сотовый вариант. Его пустотелая структура позволила разработчикам минимизировать количество сырья, израсходованного на изготовление, что сразу же отразилось на цене товара, сделало его привлекательным для покупателя.
Попутно удалось достичь уменьшения фактического веса панелей: они легкие, гибкие. Так что навес для частного дома из сотового поликарбоната можно изготовить даже из нетолстых профильных труб, придавая им арочную форму. Доказано, что арочные козырьки прочнее плоскоскатных, в том числе двухскатных.
Гофрированный поликарбонат не так давно появился в продаже, но уже завоевал симпатии дачников. Он является прозрачным аналогом профнастила и используется для изготовления несложных козырьков над входными дверями и навесов без претензии на шедевр.
Плоские листы монолитного поликарбоната эстетически более привлекательны и составляют конкуренцию ударопрочному стеклу. Именно этот материал используется при изготовлении элитных веранд, зимних садов, эркеров. Но для среднестатистического покупателя и владельца небольшого дачного домика он недоступен, так как не отличается особой дешевизной.
Так что мы в итоге имеем? Дорогой плоский поликарбонат, который можно использовать хоть на президентской вилле. Бюджетный гофрированный поликарбонат, покупку которого может позволить себе каждый хозяин даже небольшой дачи со скромным одноэтажным или двухэтажным домом.
Но основная его проблема – это не слишком привлекательный внешний вид. И компромиссный сотовый поликарбонат, который хоть немного и дороже гофрированного, но зато позволяет создавать перед домами настоящие архитектурные шедевры. С ним мы и будем работать.
Навесы и козырьки из поликарбоната
В качестве кровельного покрытия наиболее предпочтительным материалом считается поликарбонат. Он появился на рынке относительно недавно, но в короткий срок завоевал высокую популярность благодаря своим эксплуатационным качествам. Материал имеет высокую светопроницаемость, некоторые его разновидности по степени прозрачности мало отличаются от стекла.
Это тоже важно знать: Козырёк из поликарбоната над крыльцом: технология сборки
Кровельное покрытие — поликарбонат
Плюсы
К положительным качествам кровельного материала следует отнести:
- Малый вес. Нагрузка от поликарбоната намного ниже, чем от других кровельных покрытий.
- Эластичность, способность изгибаться и принимать форму основания.
- Прозрачность, навес или козырёк из поликарбоната, пристроенный к дому, не создаёт существенного затемнения.
- Материал выдерживает довольно высокие механические нагрузки, за счёт эластичности он способен переносить удары.
- Долговечность.
- Высокая морозостойкость.
- Низкая способность горения. Крыша из поликарбоната имеет способность к самозатуханию.
- Лёгкость обработки.
Минусы
Среди отрицательных качеств следует указать:
- Высокая восприимчивость к ультрафиолетовым лучам. Учитывая область применения, недостаток серьёзный. Производители решают вопрос путём нанесения защитных плёнок, внесения нейтрализующих добавок в состав материала при изготовлении.
- Поликарбонат неустойчив к воздействию технических углеводородов (масел, бензина, иных химикатов этого ряда).
- Материал обладает способностью к накоплению влаги. По этой причине важным моментом становится обязательное запечатывание торцов сотового поликарбоната специальной алюминиевой лентой, препятствующей проникновению воды в полости.
Набор качеств поликарбоната позволяет использовать его на разных участках. В основном это остекление или образование прозрачных поверхностей для хозяйственных построек. При монтаже листов материала необходимо соблюдать определённые правила, использовать специальные крепёжные элементы и обеспечивать тепловые зазоры для компенсации температурных расширений. Рекомендуется после покупки поликарбонат некоторое время выдержать для выхода излишков влаги.
Характеристики поликарбоната для навеса
Размер листа для навеса является важным параметром материала. Его необходимо учитывать при покупке, так как от него зависит то, какой получится конструкция
Причем важно отметить, что линейные длина и ширина в основном находятся в одном диапазоне. Главное отличие – это толщина поликарбоната
Если говорить о стандартных размерах листа поликарбоната для навеса, то:
Параметр | Сотовый | Монолитный |
---|---|---|
Ширина, м | 2,1 | 2,05 |
Длина, м | 6 и 12 | 3,05 |
Данный материал встречается не только стандартных размеров, но и нестандартных. Это объясняется особенностями конструкций, которые монтируют по индивидуальным чертежам. Таким образом получают оригинальные и неповторимые сооружения.
Также стоит обращать внимание на толщину поликарбоната для навеса, вес и минимальный радиус изгиба. Если изделие будет использоваться в условиях плохой погоды, то необходимо выбирать материал с хорошим данным показателем
Наблюдается зависимость между видом конструкции, толщиной и радиусом изгиба. Используйте данные в таблице ниже чтобы рассчитать толщину поликарбоната для навеса.
Вид навеса | Толщина поликарбоната, мм | Минимальный радиус изгиба, мм | Вес |
---|---|---|---|
Козырёк | 6 | 700 | 1300 |
Арочный | 8 | 1400 | 1500 |
Наклонный односкатный на 2-6 опорах | 10 | 1750 | 1700 |
Горизонтальный с уклоном на 6 и более опорах | 16 | 2800 | 2700 |
В интерактивной форме ниже вы можете посмотреть на размеры навеса для автомобиля и средние цены на них в зависимости от типа конструкции.
Монолитный поликарбонат
Стоит отметить длительный срок службы монолитных листов – 15 лет, а при должной эксплуатации и того более. При этом, они сохранят до последнего свой привлекательный внешний вид и свойства, которые указаны в таблице.
Свойства монолитного поликарбоната | ||||
---|---|---|---|---|
Толщина светопропускающего покрытия, мм | 8 | 10 | 16 | 20 |
Радиус изгиба, м | 1,4 | 1,75 | 2,8 | 3,7 |
Рабочая температура, с | -40…+100 | |||
Светопропускание по отношению к воздуху, %: | ||||
– Прозрачный | 82 | 73 | 75 | 64 |
– Бронзовый | 35 | |||
– Белый опал | 54 | 48 | 48 | 38 |
Звукоизоляция, дб | 18 | 19 | 21 | 22 |
Коэф-и линейного расширения, мм/(м*с) | 0,065 | |||
Коэф-т теплопередачи, вт/(м2*с) | 3,4 | 3,1 | 2,3 | 2,0 |
Теплопроводность, вт/(м*с) | 0,21 | |||
Группа горючести | г2 – умеренно горючие | |||
Группа воспламеняемости | в1 – трудновоспламеняемые | |||
Группа распространения пламени | рп1 – нераспространяющие |
Сотовый поликарбонат
Если сравнить монолитный поликарбонат с сотовым, то второй уступает по стойкости к механическим воздействиям. Но вот его “антивандальные” свойства лучше. Поэтому такой материал хорошо использовать при обустройстве навесов, которые находятся в общественных местах.
Толщина листа, мм | 4 | 6 | 8 | 10 |
---|---|---|---|---|
Удельный вес г/ кв.м | 800 | 1300 | 1500 | 1700 |
Светопропускание (прозрачный), % | 82 | 82 | 80 | 76 |
Светопропускание (цветной), % | 42 | 35 | 35 | 35 |
Светопропускание (белый, матовый), % | 32 | 58 | 54 | 48 |
Теплопроводность, вт/кв.м с | 3,6 | 3,5 | 3,3 | 2,4 |
Минимальный радиус изгиба листа, мм | 700 | 1050 | 1400 | 1750 |
Звукоизоляция, дб | 18 | 18 | 18 | 19 |
Прочность при ударе | * | 2,1 | 2,25 | 2,32 |
Сотовый поликарбонат удобен в работе, что позволяет выполнить быстрый его монтаж. При этом готовая конструкция будет крепкой и надежной. Такой навес отлично защитит автомобиль и прочее от возможного воздействия различных нагрузок сверху: снега, града и прочего
Характеристики поликарбоната
У поликарбоната много положительных свойств, благодаря которым он так незаменим в строительных целях:
- поликарбонат – это прозрачный материал, процент светопроницаемости колеблется от 85 до 87;
- листы поликарбоната очень гибкие и их не нужно нагревать;
- поликарбонат — очень прочный материал. Его прочность превышает прочность силикатного стекла в 200 раз;
- хорошо рассеивает свет;
- очень легкий;
- хорошо поглощает шум, так, к примеру, шум дождя практически не слышен;
- материал держит тепло;
- выдерживает большие объемы снега и сильные порывы ветра;
- не подвержен химическому и световому воздействию, т. к. имеет защитное покрытие;
- эстетично выглядит;
- температурный диапазон, комфортный для этого материала, варьируется от -50˚ С до +115˚ С;
- легок в монтаже, с работой можно справиться даже в одиночку;
- срок эксплуатации поликарбоната составляет 20-25 лет;
- стоит достаточно дешево, его без проблем может купить семья со средним достатком.
Подробнее нужно рассказать о наиболее важных свойствах этого материала.
Небольшой вес. Панели из поликарбоната очень легкие. Благодаря этому они без проблем поддаются монтажу. Поднять их на высоту можно без использования подъемных механизмов. А поскольку они не утяжеляют каркас, конструкция может быть весьма сложной. Особенно хорошо использовать при этом прозрачный материал, таким образом конструкция выглядит особенно легкой и воздушной.
Светопроницаемость. По данному свойству этот материал наиболее приближен к стеклу. Поэтому его хорошо использовать для конструкций, которые должны как следует освещаться. Пропускание света зависит от цвета и толщины листов, но в среднем составляет 70%. А благодаря широкой цветовой гамме вы сможете выбрать поликарбонат, который лучше всего подойдет для вас по дизайну и по светопропусканию. Поликарбонат любой расцветки хорошо рассеивает свет и равномерно освещает пространство под ним.
Прочность. Поликарбонат является одним из самых прочных материалов на основе термопластика. Причем, ударопрочность сохраняется при любых температурных условиях. А ячеистая структура панелей при ударе пружинит, отражая удар. По сравнению со стеклом поликарбонат прочнее в 200 раз. К тому же, он не раскалывается при повреждении на мелкие осколки, а значит — не травмоопасен. При мощном ударе материал даст трещину, но не разобьется.
Стойкость к солнечному воздействию. Сам по себе поликарбонат боится прямых солнечных лучей. Под его воздействием он становится хрупким, срок службы сокращается до трех лет. А белый и прозрачный материал желтеют или становятся мутными. Однако сейчас его покрывают специальным защитным слоем, который спасает от УФ-воздействия. Стоит поликарбонат с таким защитным покрытием дороже, но и служит в десятки раз дольше. Так что экономить на этом не стоит. Покрытие в идеале должно быть с обеих сторон пластины. Если покрытие есть только с одной стороны, то устанавливать материал нужно этой стороной вверх. Покрытие невидимо для человеческого взгляда. Производители маркируют поликарбонат с односторонней защитой специальным символом.
Не подвержен химическому воздействию. Устойчивость поликарбонатного кровельного покрытия к химическим веществам достаточно высока. При этом он боится хлорированных углеводородов, щелочи, альдегидов и кетонов
Поэтому, выбирая герметики для конструкций из поликарбоната, обязательно обращайте внимание на их состав. То же касается и средств для очистки кровли.
Гибкость
Поликарбонат является очень гибким материалом. Благодаря этому из него без проблем можно строить полукруглые и конусообразные конструкции. Сгибать материал можно без предварительного нагрева. Единственная сложность состоит в том, что гибкость зависит от размеров поликарбоната. Поэтому, покупая его для конструкции нестандартных форм, учитывайте этот фактор.
Жаростойкость. Загореться поликарбонат может, только если на него слишком долго воздействовать огнем. Для возгорания температура материала должна составлять 580˚С. Для сравнения — дерево горит при 300˚С.
Несущая способность. Покрытие очень прочное, и поэтому оно способно выдержать большой вес. Так, материал в 16 мм толщиной выдерживает до 400 кг на 1 кв. м.
Теплопроводимость. По сравнению со многими другими материалами, этот обладает низкой теплопроводностью. В то же время летом поликарбонат не дает избыточному теплу проникнуть в помещение. Зимой же он, наоборот, пропускает солнечные лучи, которые дополнительно греют помещение.
Работы с ним не потребуют у вас большого количества инструментов и не займут много времени. Для этого нужны пила, шуруповерт, дрель, электролобзик и сверла по металлу и дереву.
Навес к дому из поликарбоната
Поликарбонат – это полноценная альтернатива металлическому или черепичному покрытию. Он прочный, хорошо гнется, не пропускает лучи ультрафиолета. Металлические навесы из поликарбоната бывают двух видов:
- Прямые навесы из поликарбоната. Листы укладываются на ровный каркас.

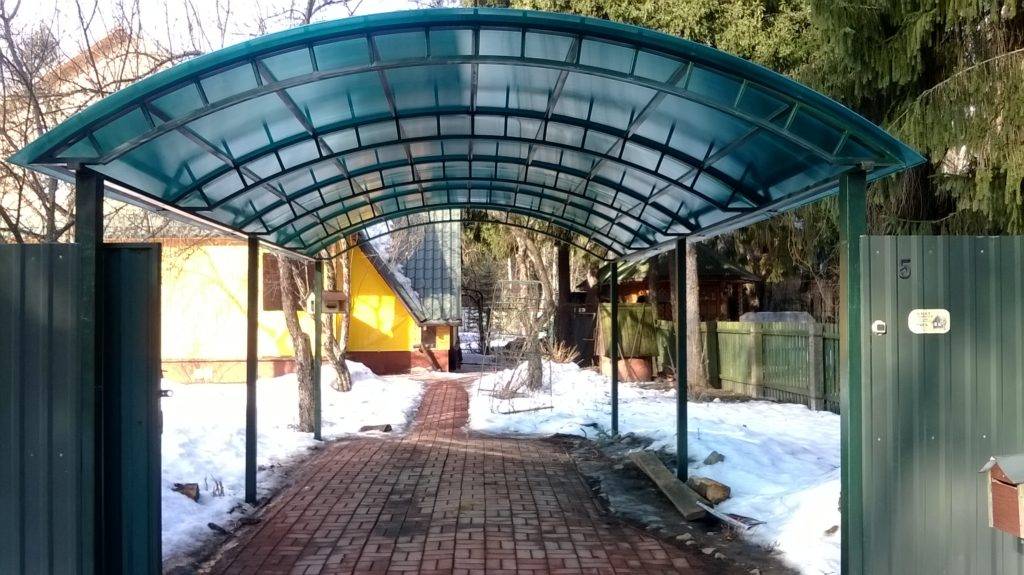

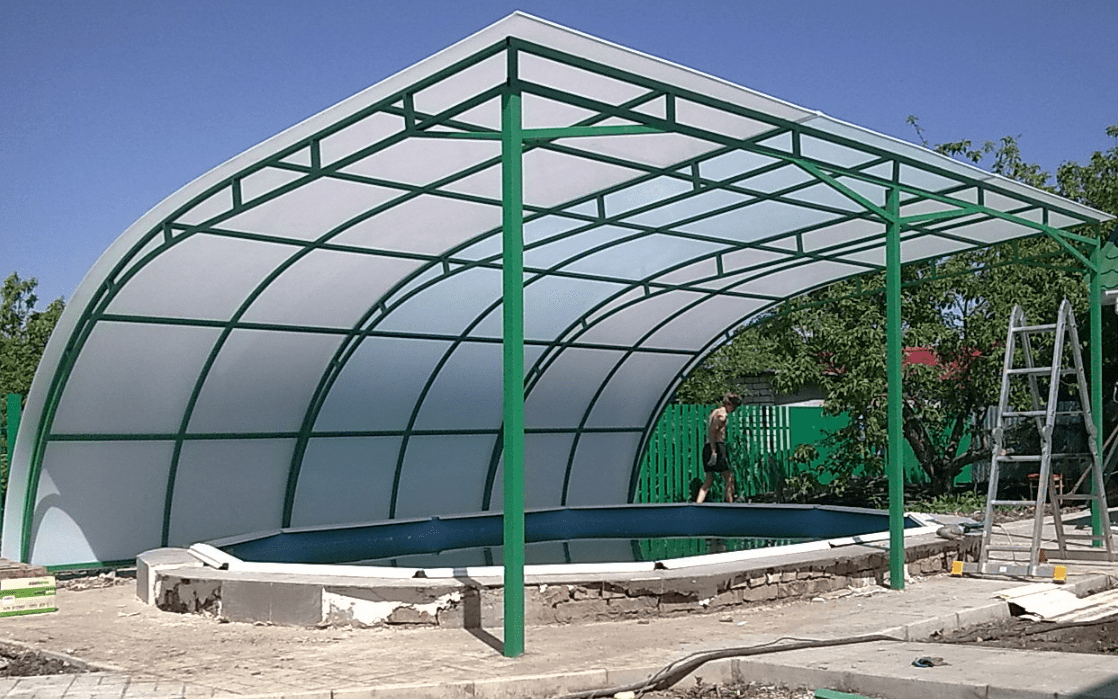

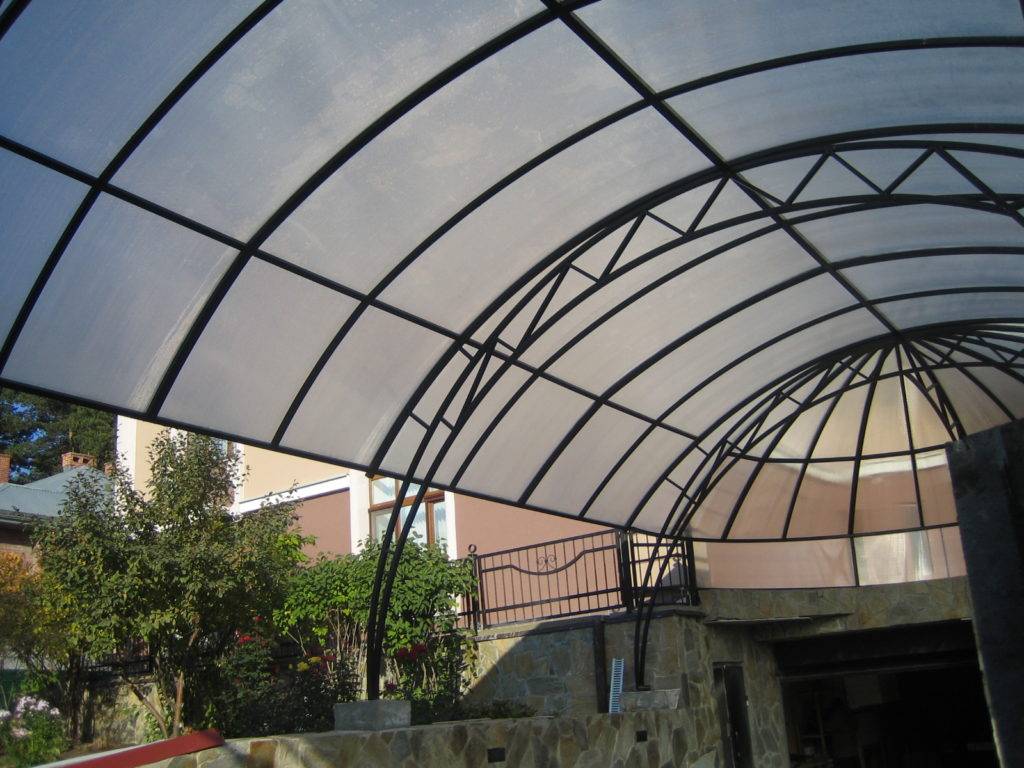

- Арочные навесы из поликарбоната. Листы укладываются на полукруглые металлические фермы.
Преимущества
- Стальной полноценный каркас – это прочная основа конструкции.
- Поликарбонат прочнее стекла. Он эластичнее и гибче. Практически не трескается от механического воздействия. Монолитный поликарбонат хорошо гнётся даже при отрицательных температурах.
- Долговечность. Он не гниёт, не разрушается под действием атмосферных осадков.
- Низкая цена за квадратный метр.
- Широкий выбор цветов.
Недостатки
Простота. Навес из поликарбоната проигрывает по красоте стеклянному.
Ломкость
Несмотря на гибкость при неосторожном обращении лист может лопнуть.
Можно выделить несколько этапов:
- Подготовка площадки.
- Установка каркаса.
- Монтаж листов поликарбоната.
Подготовка площадки
Работы начинаются с удаления почвенно-растительного слоя на глубину 100-150 мм. Размер котлована немного больше, чем навеса. Затем колышками отмечают места установки стоек или закладных деталей.
Чтобы каркас получился правильной квадратной или прямоугольной формы перед установкой закладных деталей проверяют диагонали. Допускается расхождение не 2-3 мм.
Основание под навес засыпают песком и трамбуют. Есть несколько вариантов пола: из тротуарной плитки, из бетона, из травяного ковра. Каждый выбирает по своим возможностям. Надо отметить, что самая универсальная и долговечная основа – это бетонная подушка и керамический гранит сверху.
Установка каркаса

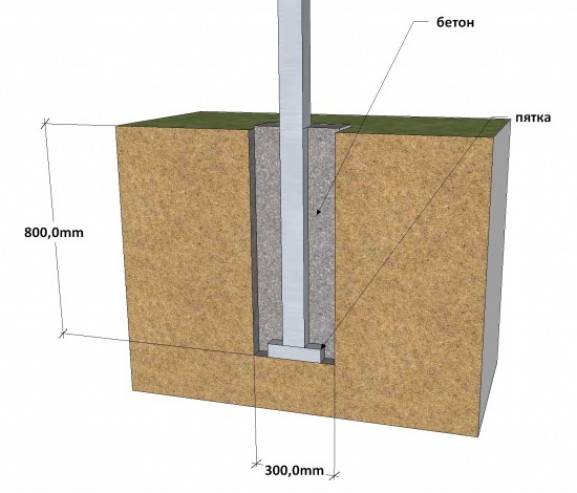

Самый ответственный этап. Сначала устанавливают вертикальные стойки. Они прикручиваются болтами к закладным деталям, которые были заранее установлены в землю и забетонированы. Вертикальность каждой опоры проверяется при помощи строительного уровня в двух плоскостях.
На втором этапе стойки горизонтальными связями из трубы прямоугольного сечения 40*40 мм. Можно использовать болтовое или сварное соединение.
На третьем этапе устанавливаются прямоугольные или полукруглые фермы, перпендикулярно к которым монтируются горизонтальные связи для крепления листов поликарбоната.
Монтаж поликарбоната
Последний этап монтажа навеса. Листов крепятся к каркасу саморезами с пресшайбой. Под них высверливаются отверстия диаметром чуть больше, чем размер самореза. Это делается для компенсации температурных деформаций.
Навес для стоянки автомобиля или детской площадки лучше сделать из поликарбоната. Он дешевле, прочнее и не задерживает большую часть ультрафиолетовых лучей. Входную группу лучше обустроить козырьком из закаленного стекла. Оно пропускает солнечный свет и значительно лучше смотрится на фоне дома.
Чем выложить площадку
Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.
Утрамбованный щебень — хорошее покрытие для машинной стоянки

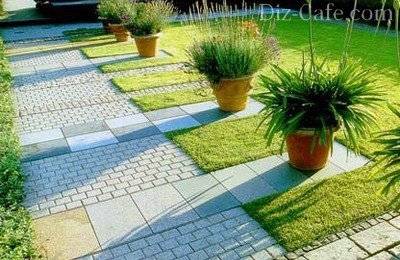

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.
Покрытие из тротуарной плитки
В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.
Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.
Бетонная площадка под навесом для авто
Достоинства и недостатки навесов из поликарбоната
Основными плюсами таких навесов считаются:
- способность переносить резкие перепады температур и практически любые тепловые воздействия;
- небольшой вес облицовочного покрытия позволяет сооружать самые сложные конструкции;
- высокая пластичность и гибкость;
- достаточная степень прозрачности;
- противостояние ударам и механическим воздействиям;
- простота и легкость монтажа;
- противостояние воздействиям большинства химических и биохимических веществ.
Минусов немного, но все-таки они есть:
- высокая восприимчивость ультрафиолета;
- склонность к расширению под воздействие высоких температур;
- неспособность противостоять абразивным воздействиям;
- цена.
Разновидности и область применения
Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.
На прилавках магазина можно встретить несколько видов продукции:
Монолитный или литой
Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.
Профилированный
Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.
Сотовый
Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.
Навес из поликарбоната можно встретить во многих местах:
Основные этапы обустройства навеса
Этап #1 – проектирование строительной конструкции
Определившись с местом размещения строительной конструкции, следует разработать проект для навеса. Проектирование, которое выполняют перед тем, как сделать навес из поликарбоната, позволяет не только грамотно рассчитать необходимо количество материалов во время строительства, но и предупредить возникновение возможных деформаций в процессе эксплуатации.
Проектируя основание и надземную часть конструкции навеса, нужно прежде всего измерить параметры площадки и на основе этого сделать расчет каркаса с учетом продольного и поперечного шагов
Разрабатывая проект, следует учитывать также климатические особенности местности и нагрузки, создаваемые внешними факторами.
Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм. При обустройстве более тяжеловесных панелей продольные шаги выполняют размером в 700 мм, а поперечные – до 1 метра
Этап #2 – возведение площадки под навес
Площадку под обустройство навеса намечают с помощью колышков и выравнивают. По периметру площадки на расстоянии в 1-1,5 метра с помощью бура выкапывают ямки под установку опорных стоек, в качестве которых чаще всего применяют деревянные брусья или металлические столбы.
Опоры заглубляют непосредственно в грунт на 50-150 см, выравнивают с помощью строительного уровня и бетонируют, либо закрепляют на специально вкопанные по такому же принципу закладные детали
При использовании в качестве опорных стоек деревянных брусьев, нижнюю часть столбов обрабатывают битумом или любым защитным составом, препятствующем гниение древесины.
Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растения Почему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растения Рассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения
Выждав пару дней, пока опоры устоятся, а бетон наберет достаточную прочность, со всей территории отмеченной площадки снимают слой грунта толщиной 15-20 см. Дно образовавшегося котлована устилают песочной или щебеночной «подушкой» и утрамбовывают.
В качестве финального покрытия можно использовать:
- бетонную стяжку;
- тротуарную плитку;
- газонную решетку.
Для укладки этого покрытия по периметру площадки устанавливают опалубку. Дно котлована, устланное гравийной «подушкой», заливают бетонным раствором толщиной в 5 см, сверху которого сразу же укладывают сетку из арматуры и повторно заливают таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон застынет. Сама же залитая бетоном площадка должна отстояться не менее 2-3 недель: за этот период бетон наберет необходимую прочность и естественным путем избавится от излишков влаги.
Бетонная стяжка хорошо подходит для ровных участков, почва которых не подвержена смещениям
Тротуарная плитка больше подходит для «плывучих» и пучинистых грунтов. В отличие от бетонной стяжки, устланная тротуарная плитка не образует монолитный слой, давая тем самым земле «дышать»
Плитку укладывают непосредственно на песочную «подушку», утрамбовывая элементы с помощью резинового молоточка, не повреждающего поверхность покрытия. В качестве обрамления, которое не даст покрытию расползтись за пределы площадки, лучше использовать бордюрный камень. Выложив плитку, поверхность площадки поливают водой. В качестве покрытия можно также применять натуральный камень, клинкерный кирпич или брусчатку.
Любители натуральных материалов могут остановить свой выбор на газонной решетке, сквозь ячейки которой прорастает трава
Полимерный материал, выступающий основой для решетки, будет обеспечивать водоотведение и оберегать газон от вытаптывания, сохраняя его привлекательный внешний в течение всего сезона.
Этап #3 – установка каркаса
Вертикальные опорные стойки крепят к закладным деталям. При строительстве каркаса из металлических столбов, верхнюю обвязку по периметру и вертикальным стойкам конструкции выполняют посредством электросварки. После этого с помощью вертикальных распорок выполняют крепление поперечных элементов каркаса к несущим балкам.
Чаще всего поперечным элементам придают дуго- и куполообразные, одно- и двускатные формы. Помимо презентабельного внешнего вида арочные конструкции препятствуют скоплению снега, грязи и опавшей листвы
Все сварочные швы каркаса зачищают, грунтуют и окрашивают.
