Доброго времени суток, дорогой гость!
Первый лист с гальваническим покрытием сошел с конвейера одного из британских заводов еще в 1867 году. Правда в то время металл покрывали исключительно золотом и серебром. Но перед первой мировой войной на поток было поставлено производство деталей с защитным слоем из цинка, и с тех пор они невероятно популярны.
Это и не удивительно — цинк продлевает жизнь железа в 20-30 раз. Изделия, выполненные из оцинковки – прочны, не поддаются ржавчине, и ведут себя в быту не хуже нержавейки, хотя стоят на порядок дешевле.
В сегодняшней статья я предлагаю уделить больше внимания этому скромному материалу и расскажу, как сделать трубу из оцинковки своими руками.
Виды водосточных систем
Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.
Водостоки бывают заводские и самодельные:
- Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
- Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.
Основные элементы водосточных систем могут иметь различную форму сечения:
- Прямоугольную.
- Круглую.
- Квадратную.
Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.
Пластиковые водостоки
Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.
Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.
Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.
По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).
К основным преимуществам пластикового водостока относятся:
- Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
- Высокая прочность и износостойкость.
- Небольшой вес конструктивных элементов.
- Широкий диапазон рабочих температур: от –38 до +65 градусов.
- Простой и быстрый монтаж.
- Широкая цветовая гамма и разнообразие форм.
- Доступное техническое обслуживание и уход.
- Небольшая стоимость готовой системы.
Среди недостатков водоотвода можно выделить следующие моменты:
- Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
- Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
- Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
- Склонность к существенному линейному расширению.
Металлические водостоки
Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.
Подобные системы обладают рядом существенных преимуществ:
- Высокая прочность и надежность.
- Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
- Высокая пожарная безопасность.
- Широкий диапазон температур: от –58 до +125 градусов.
- Стандартность размеров и конфигураций.
К основным недостаткам металлических водоотводов можно отнести:
- Существенную массу конструктивных элементов.
- Сложность проведения монтажных работ.
- Незначительную цветовую гамму.
- Восприимчивость к появлению коррозии на поврежденной поверхности (исключение составляют медные и титан-цинковые системы).
- Стандартную комплектацию конструкции, которая не подходит для монтажа на кровле с прямыми углами (90 градусов).
- Высокую стоимость материалов и комплектующих для изготовления системы.
На что обратить внимание при выборе водосточной системы
Специалисты рекомендуют выбирать водосточную систему до начала кровельных работ и монтировать перед монтажом кровельного покрытия. Однако на практике зачастую о необходимости организации водоотвода задумываются уже после окончания основного цикла строительства, а то и спустя несколько лет после начала эксплуатации дома. Необходимость монтажа элементов водостока до кровли объясняется не только целесообразностью, но и отсутствием до недавнего времени специального крепежа. Благодаря тому, что сегодня производители предлагают несколько видов крюков и кронштейнов, водосток можно собирать как вместе с кровлей, так и после нее.
При выборе водосточной системы учитывают следующее:
- тип кровельного покрытия – пластиковые желоба и трубы будут странно смотреться с металлом, и наоборот;
- сечение трубы напрямую зависит от площади крыши – до 30 м² – 80 мм, до 50 м² – 90 мм, до 125 м² – 100 мм;
- на крышу сложной формы и в местности с обильными осадками нужны желоба с сечением больше стандартного;
- клеевые системы сложнее в монтаже, системы на защелках с уплотнителями проще и надежнее;
- толщина стенок качественной полимерной системы от 2,2 мм;
- стропильная система должна выдержать вес водосточной, если есть сомнения, стоит предпочесть облегченный вариант;
- если летом – запредельные температуры и палящее солнце – актуальнее металл, если повышенная влажность – пластик.
Существует специальная формула, по которой можно рассчитать эффективную площадь водоотвода.
Оксана Дмитриева
Чтобы просчитать эффективность будущей водосточной системы и подобрать оптимальную, применяют формулу: S=(W+H/2)L, где:
- W – расстояние от конца крыши до ее конька в горизонтальной плоскости;
- H – высота ската;
- L – длина ската.
Еще один немаловажный момент – правильна эксплуатация. Чтобы сохранить пропускную способность и избежать застоев воды с началом оттепели, необходимо регулярно очищать водосток от мусора и листвы. Если система светлого цвета со временем загрязнилась, ее можно мыть с применением моек высокого давления. Сильные загрязнения можно удалять хлорсодержащей бытовой химией – качественный пластик устойчив к реагентам.
Водоотведение с участка: каналы линейного дренажа
В зависимости от структуры поверхности, технических условий и площади водосбора используют лотки разной способности. Желоба делают из бетона (или фибробетона), полимербетона или пластика.
Каналы из бетона
Устойчивы к воздействию агрессивных жидкостей и не подвержены влиянию дорожных реагентов. Они достаточно тяжелые, легко впитывают влагу и сравнительно быстро разрушаются. Главное их достоинство − доступная цена.
Фиброволокно, которое часто добавляют в состав бетонной смеси, влияет на геометрические параметры изделия при производстве – оно выглядит красивее и аккуратнее.
Полимербетон
Высокопрочная композиция с минеральными наполнителями из гранита и кварца на эпоксидной основе. Он прочнее и легче традиционного бетона, не пропускает влагу, обладает высокой морозо- и износостойкостью, устойчивостью к ударным и динамическим воздействиям, а также к агрессивным средам.
Служат элементы из полимербетона 30 лет и более.
Каналы из полимербетона могут быть использованы с разными типами дорожного покрытия − асфальтом, брусчаткой, тротуарной плиткой.
Благодаря гладкой поверхности они хорошо пропускают воду и быстро самоочищаются. Недостаток полимербетонных конструкций – сравнительно высокая стоимость.
Каналы из полимербетона – самый предпочтительный вариант.
Пластиковые желоба
Предназначены для мест с малым классом нагрузки, где не планируется проезд автомобильного транспорта.
Пластиковые желоба обладают хорошей морозостойкостью, минимальным водопоглощением, высокой ударопрочностью и износостойкостью.
Срок их службы 15 лет и более. Для устойчивости к УФ-излучению и агрессивным средам в них вводят стабилизаторы.
Установка водосточных труб
Ориентируясь по таблице, уточните размер соединительной трубы и отпилите ее ножовкой. Два обжима на трубе позволяют использовать отрезки трубы в двух местах. Водосточные трубы крепятся к стене здания кронштейнами трубы, которые устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу. Их монтируют так, чтобы стягивающий хомут кронштейна трубы надевался сверху. Два вида кронштейнов позволяют использовать их на любых поверхностях и материалах (кирпич, дерево, металл и др.). Трубы и колена соединяют между собой с заходом одна в другую на 50 мм. В нижний торец трубы вставляется колено стока, расстояние которого до земли должно быть 150-300 мм. Некоторые элементы допускается дополнительно крепить с применением заклепок и саморезов.
Распространенные ошибки при установке водостоков
- Неправильный выбор системы, материала и неточный подсчет размеров конструкции чреваты переливом стоков из желобов.
- Отсутствие необходимых элементов защиты водостока от загрязнений, обледенения и промерзания.
- Несоблюдение минимально допустимого расстояния между фиксирующими кронштейнами чревато провисанием желобов.
- Чрезмерная фиксация пластиковых труб хомутами нарушает температурное расширение материала в вертикальном направлении.
- Недостаточное количество воронок и несоблюдение угла наклона желобов чреваты переливами на любом участке системы.
- Фиксация водосточных труб впритык к фасаду чревата подтоплением фундамента и разрушением строения.
- Установка труб на внутренних углах строения может усложнить техническое обслуживание конструкции.
Все приведенные ошибки могут привести к печальным последствиям – деформации элементов системы, подтоплению фундамента и разрушению стен.
Правильно выбранный и установленный водосток способен обеспечить надежную защиту кровли и фасада дома от негативного воздействия атмосферных осадков. Обустройство эффективной и практичной системы водоотвода – главная задача, которую предстоит решить любому владельцу земельного участка и частного строения.
Крепление водосточных желобов своими руками
Крепление самодельных водосточных желобов к карнизу на держателях
- закрепляются держатели к доскам обшивки карниза на саморезах. Ставить держатели нужно с определенным шагом, который зависит от длины желобов. Правильнее всего, когда держатель находится в месте стыка желобов
- на держатели укладываются желоба из оцинкованной стали с нахлестом в месте стыковки. Желоба должны укладываться друг на друга(в месте нахлеста) так,чтобы предыдущий элемент был наверху. Это делается для того, чтобы вода сливалась по желобам, не затекала под места стыка
- желоб крепится к держателю на заклепках. Есть такой ручной инструмент для установки заклепок. Он не дорогой. Можно, конечно, применить саморезы (самонарезающие винты) небольшого размера.
- стыки желобов желательно гидроизолировать каким-нибудь герметиком
Водосточные желоба -это горизонтальная часть водосливной системы с крыши. Вертикальной частью водосливной системы являются водосточные трубы,по которым вода сливается с желобов на землю, отмостку или специальные водоприемные емкости.
Для одноэтажных строений, типа бани или дачного домика,по старым, советским канонам, водосточные трубы разрешалось не устанавливать. Вода из желобов просто сливается на землю с высоту 2-2,5м. Можно в этом месте поставить бочку или сделать дренажную ямку с заполнением ее камнем или щебнем.
Водосточные желоба, сделанные своими руками из подручного материала, достаточно бюджетный вариант, но служит он нисколько не хуже, чем покупная водосточная система.
Установка крючков под водосток
Для фиксации желобов используются специальные крючки, также называемые кронштейнами. Они могут быть изготовлены из разных материалов. Выбор кронштейнов осуществляется с учётом того, из какого материала выполнены другие элементы водосточной системы. Например, для пластиковых желобов применяются пластиковые или металлические крючки. Для стальной системы можно использовать только металлические кронштейны, так как пластиковые элементы не выдержат вес водостока. Если устанавливается медная водосточная систем, то и крючки, а также крепёжные элементы должны быть из того же металла.
Существует три типа кронштейнов:
длинные — имеют длинную монтажную планку, крепятся на обрешётку или стропильные ноги. Устанавливаются до укладки кровельного материала;
короткие — обычно крепятся к лобовой доске или торцам стропил и устанавливаются после монтажа кровли;
универсальные, они имеют сборную конструкцию и состоят из держателя и съёмной монтажной планки, поэтому могут применяться как короткие или длинные кронштейны.

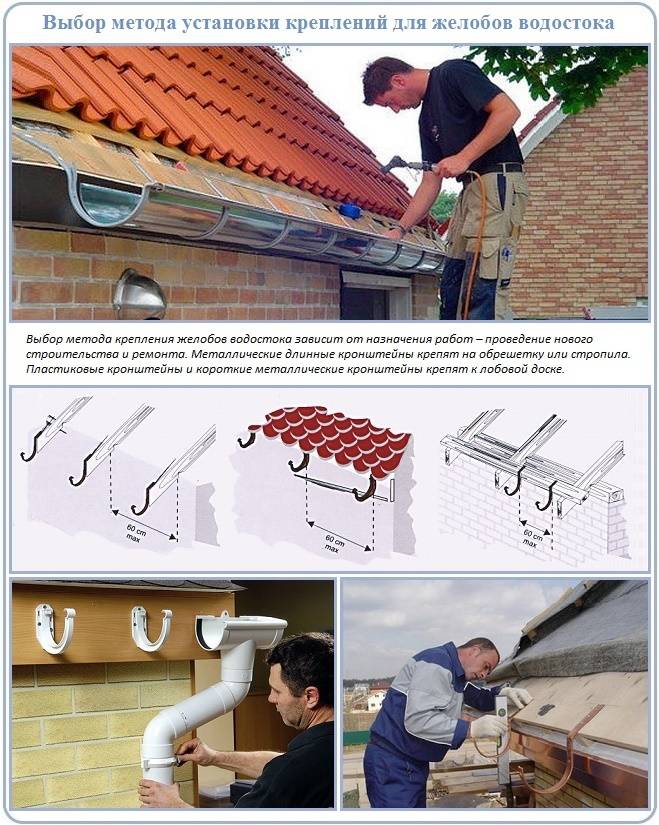

Есть четыре метода крепления кронштейнов:
На лобовую доску. Этот метод используется в случае, когда кровельный материал уже был уложен. Такой вариант чаще всего выбирают для монтажа пластиковых желобов. Подобным способом можно крепить и металлические элементы, но надо использовать короткие крюки.
На стропильные ноги. Этот вариант используется в том случае, когда лобовой доски нет. Он является самым надёжным и применяется на крышах большой площади. Для такого способа монтажа расстояние между стропилами не должно быть более 60 см.
На обрешётку. Длинные крюки можно фиксировать к крайней планке обрешётки. Этот способ используется в том случае, когда шаг между стропилами больше 60 см. Он применяется до укладки кровельного материала.
На металлические или деревянные штыри. В том случае, когда ни к стропилам, ни к обрешётке добраться не получается, на стене фиксируют металлические или деревянные штыри. После этого к ним при помощи шпилек крепят желоба.
При установке кронштейнов необходимо, чтобы они располагались с уклоном относительно друг друга. Для эффективной работы водосточной системы уклон жёлоба должен составлять 3–5 мм на погонный метр.
Если длина ската крыши составляет менее 10 м, то уклон делают в одну сторону, а когда она больше — в две. Чтобы организовать уклон, первый кронштейн крепят в максимально высокой точке, а последний — в соответствии с выбранным уклоном. Между ними натягивают бечёвку, по которой монтируют остальные крюки.
При выполнении монтажа пластиковых желобов крюки должны быть установлены через каждые 350 мм. Если используется металлическая водосточная система, то кронштейны располагают через 500–600 мм. Кроме этого, крюки устанавливаются на всех поворотах водостока и в 50–150 мм от воронок.
Перед фиксацией кронштейна его надо выдвинуть на такое расстояние, чтобы при проведении условной вертикальной линии по краю кровли она попала в центр жёлоба. Это необходимо, чтобы происходил правильный сбор и отвод воды. Кроме данного условия, передняя верхняя кромка крюка должна быть ниже уровня ската на 2,5–3 см, чтобы при схождении снега не оторвался водосток.
Кронштейны должны быть установлены так, чтобы обеспечивать беспрепятственный сход снежной массы с кровли и попадание воды в жёлоб
Расчёт требуемого количества элементов
Для каждого здания приходится рассчитывать число элементов индивидуально. Большинство современных домов строится по уникальным проектам — конструкции крыши сильно отличаются. Однако можно использовать расчётный шаблон, который поможет сделать вычисления самостоятельно.
В качестве примера рассчитаем водосток для крыши с двумя скатами, равными двенадцати метрам. Под это значение можно подставить свои параметры.
Расчёт жёлобов
Лотки продаются метражом — надо столько, сколько выходит длина карнизов. Нередко рекомендуют учитывать компенсацию температурного расширения, но это необязательно.
Расчёт угловых жёлобов
Угловые элементы жёлоба требуются, если водоотливная труба проходит по фасаду строения. Число деталей зависит от количества наружных и внутренних углов дома
Однако их обязательно надо взять во внимание, иначе крепление жёлоба будет затруднено. При длине карниза в двенадцать метров используется по три элемента для соединения конструкции
Расчёт воронок заглушек и соединителей
Необходимо купить на один лоток для водоотлива по две воронки и четыре заглушки. Для расчёта количества кронштейнов поделить длину карниза на отрезки по пятьдесят см. Не забыть отступить по пять см с каждой стороны! Воронки закрепляют держателями.
Отводы стояков сооружают из двух верхних и нижних колен. Отрезки труб для соединения потребуются, если ширина карниза более 25 см. Расчёт и раскрой осуществляют при монтаже ливнёвки на крыше, поэтому заранее просчитать нельзя. Если указанный параметр меньше, то колена допустимо просто состыковать.
Помимо всего используются трубы, отводящие влагу с жёлобов
Важно отступить от поверхности земли до сорока сантиметров. Стояки крепятся двумя обязательными кронштейнами
Первый из них монтируют рядом с нижним коленом, а второй — с водосточным стояком. При необходимости делают больше, отступая по полтора метра.
Для дома с мансардной крышей элементы водоотлива рассчитываются аналогично. Подобный принцип работает и с многоярусными конструкциями — надо только проводить вычисления отдельно для всех скатов.
Намного тяжелее производить расчёты для полувальмовой и вальмовой крыши. Для создания водоотлива применяют минимум 4 уголка и 2 компенсирующих соединителя.
Ещё в момент проектировки и подсчёта комплектующих надо выбрать диаметр карниза
Важно, чтобы вода не скапливалась, иначе будет переливаться. Точный подбор диаметра труб позволит избежать громоздкой конструкции
Здесь дело не только во внешнем виде, но и стоимости материалов и монтажа.
Следуя техническим рекомендациям, стоки с одного квадратного метра должны принимать около 1,5 см2 поперечного сечения водоотливной трубы. Цифра взята не просто так — это показатель для большинства городов России. Подсчитать необходимый типоразмер можно и самостоятельно:
- Произвести расчёт площади кровли, обрабатываемой 1 воронкой;
- Разделить на полтора — это будет расчётное значение сечения трубы;
- Округлить в большую сторону для подбора размера водосточных жёлобов.
Площадь скатов в типовых строениях редко доходит до 70-80 м2. Многие даже не занимаются подсчётами, а используют готовые схемы.
Разметка и крепление кронштейнов
Необходимо произвести трассировку линии, вдоль которой будут укладываться желоба, определить места установки воронок, труб, а, следовательно, и точки фиксации крепежных элементов.
Следует обеспечить естественный сток воды, в противном случае она будет застаиваться. Чем это чревато, например, при заморозках, объяснять не нужно. Значит, канал, по которому жидкость отводится с кровли, должен иметь уклон. Рекомендуемый угол – не менее 50. Понятно, что работать под крышей с транспортиром в руке никто не станет, а нивелир (особенно лазерный) редко у кого есть.
На практике уклон считается нормальным, если перепад высоты на 1п.м. составляет примерно 3,5 мм (не меньше). Зная общую протяженность конкретного стока, несложно определить разницу между срезами начального и последнего желобов. Как реализовать? Достаточно наметить точки крепления кронштейнов для 1-го и последнего лотка, вкрутить, например, саморезы, и между ними натянуть леску, шнур, тонкую проволоку. Получится хороший ориентир (линия) для крепления остальных элементов.
Часто можно встретить рекомендацию по расстоянию между кронштейнами – около полуметра. Но это относится только к желобам из металлов! Для пластиковых изделий желательно «опоры» ставить из расчета 3 шт/п.м., так как данные материалы не отличается прочностью. Следовательно, при обледенении конструкция может «просесть».
Воронка ставится чуть ниже капельника (примерно на 15 – 20 мм), но не вплотную. Иначе при небольших заморозках есть риск образование сосулек, которые постепенно превращаясь в ледяной монолит, легко разрушат водосток. Специалисты рекомендуют рассчитать трассу так, чтобы расстояние от воронки до кронштейнов, поддерживающих лотки, не превышало 150 мм.
Элементы крепления нельзя фиксировать на кровельном материале. Варианты их установки зависят от конструктивных особенностей крыши.
Их несколько:
- Первый – к лобовой доске.
- Второй – к стропильным ногам.
- Третий – к обрешетке.
Например, вот таким образом:
Особенности технологии зависят от того, когда производится монтаж системы – в процессе строительства, или здание уже эксплуатируется. Главное условие – ни элементы кровельного «пирога», ни материал «финишной» отделки крыши не должны быть повреждены. Их вообще не следует касаться, иначе не избежать протечек и других неприятностей.
Шаг 5. Соединяем вертикальные элементы
На этом этапе переходим от воронки к водосточной трубе – при помощи двух универсальных колен. Если карнизный свес у вас шириной более 25 сантиметров, тогда между коленами установите водосточную трубу. Если меньше, тогда не беспокойтесь.
Крепим трубы к стене. Для этого в ней просверлите отверстие для дюбеля и установите его. Поворачивайте метиз через специальную декоративную накладку, которая должна быть повернута в обратном направлении и прижиматься к стене. На метиз накрутите гайку так, чтобы вам было видно 5 миллиметров ее резьбы. Также закрутите заднюю часть трубы и зафиксируйте колено.
Внизу стояка организуйте отвод трубы при помощи специальных переходников и соединителей трубы. Для этого вам понадобится два обрезка труб, у которых не будет соединительного растрового.

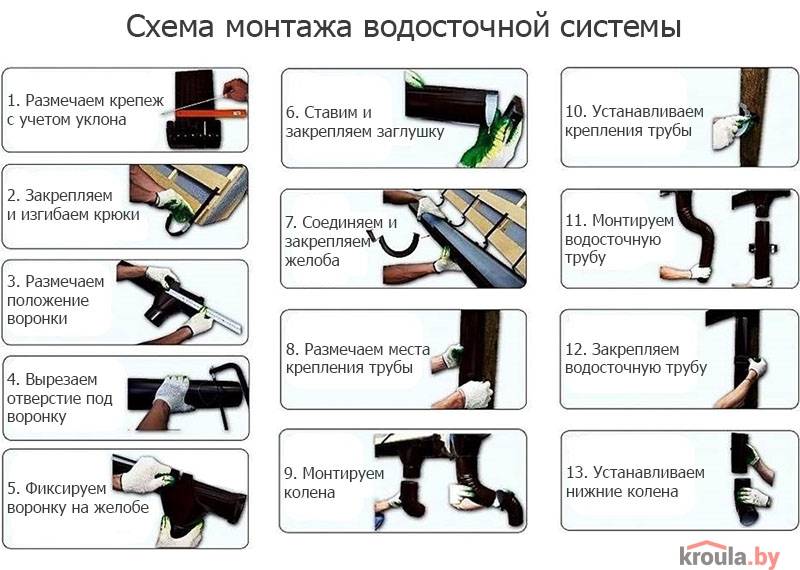

Чтобы вам было проще разобраться в процессе, мы подготовили для вас подробные пошаговые мастер-классы:
Чтобы сформировать более сложную конфигурацию, вам необходимо будет соединить пару форм буквой Г или под углом 90 градусов
Обратите внимание, что в соединительных муфтах для водосточной системы из пластика производители предусматривают монтажное пространство. Оно позволяет компенсировать изменение линейных размеров водостока
И, наконец, именно пластиковые водостоки чаще всего подсоединяют к системе сбора дождевой воды, которую используют для теплиц:
Изготовление отлива для крыши своими руками из пластиковых деталей для канализации
Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.
Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ — «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).
Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.
