Конструктивные особенности
Данная СО представляет собой замкнутый контур, состоящий из двух веток, по которым происходит перемещение теплоносителя. Нагрев его производится в котельной установке. Далее, по подающей ветке (подаче) трубопровода, нагретая вода (рассол, антифриз) поступает в отопительные приборы (батареи, регистры), благодаря которым и происходит нагрев воздуха в отапливаемых помещениях. Вывод охлажденной воды из всех радиаторов происходит в обратную магистраль (обратку), которая подключена к входу котлоагрегата. Основные различия показаны на схемах.
В первом примере все батареи включены в СО последовательно. Подключение радиаторов отопления к двухтрубной системе – параллельное. При внимательном рассмотрении рисунка можно определить все плюсы и минусы применения данной СО по сравнению с однотрубными схемами:
Главное достоинство заключается в том, что при двухтрубном обогреве, температура теплоносителя остается практически неизменна.
Перепад на первой и последней батарее в контуре есть, но он достаточно незначителен и зависит от теплопроводности трубопровода, из которого изготовлен отопительный контур.
Главный недостаток (который всегда озвучивают приверженцы однотрубного обогрева) заключается в большем расходе трубопровода, а значит большей сметной стоимости всей СО
Стоимость однотрубной системы обогрева не так уж и мала. Из-за последовательного подключения, при прохождении через каждый последующий радиатор теплоноситель остывает все сильнее. Для того чтобы получить достаточное количество тепла на конечных радиаторах, приходится увеличивать площадь теплоотдачи, путем наращивания количества секций батарей. Именно это увеличивает стоимость однотрубных СО.
Разновидности двухпотоковой системы обогрева
Как уже отмечалось выше, существует два основных типа двухтрубного отопления: гравитационная (перемещающаяся самотеком) и с принудительным перемещением. Особенностью СО с естественной циркуляцией является конструкция трубопровода и отсутствие циркуляционного насоса. Магистрали (подача, обратка) выполняются из труб большого диаметра. От котла теплоноситель поднимается по вертикальному стояку, после чего, для создания давления в системе опускается до подающего трубопровода. Подача монтируется с наклоном 3-5°в сторону движения теплоносителя. Двухтрубные СО с естественной циркуляцией могут различаться по способу разводки: с нижней и с верхней разводкой.
Правильно собранная гравитационная СО надежна, долговечна и работает без дополнительных энергоисточников. Недостатками данной СО является большая инерционность, небольшой радиус контура (до 30 м),
Принцип работы СО с принудительной циркуляцией отличается от гравитационной, наличием в ней насоса, который и отвечает за транспортировку теплоносителя. При использовании насоса в СО отпадает надобность в монтаже трубопровода с уклоном.
Совет: несмотря на то что насос создает достаточное давление для движения теплоносителя, большинство специалистов рекомендуют построение СО с уклоном на случай аварийного отключения электроэнергии.
Существуют закрытые и открытые отопительные контуры в двухтрубный СО. Единственное отличие – в конструкции расширительного бака, который в открытой системе обогрева – атмосферный, а в закрытой – мембранный, не сообщающийся с атмосферой.
Все отопительные системы различаются способом подключения батарей. Вертикальная двухтрубная система отопления предполагает подключение всего отопительного оборудования к вертикальным стоякам; в схемах с горизонтальными – к магистральным веткам. Первые чаще всего используются в многоэтажном строительстве. Двухтрубная горизонтальная система отопления в основном применяется частными застройщиками. Их преимуществом является возможность размещения стояков в нежилых помещениях или лестничных клетках. Недостатком, частое завоздушивание СО.
6 Составляющие отопительной системы
При правильно составленном проекте, грамотном монтаже, бережной эксплуатации схема отопления с принудительной циркуляцией является оптимальным и эффективным вариантом обогрева дома (двухэтажного и трёхэтажного). Для установки системы понадобится использование таких устройств и материалов:
- теплогенератора (иногда приобретают настенный тип);
- расширительного бака;
- циркуляционного насоса;
- отопительных приборов;
- труб;
- запорной и регулировочной арматуры.
Теплогенератор для системы с принудительным способом отопления может функционировать, используя любой доступный вид топлива. Главное, выбрать котёл с мощностью, при которой он смог бы обогревать отапливаемую площадь дома.
Принципиальным для такой системы должно быть наличие мембранного расширителя. При нагревании теплоноситель увеличивается в объёме в замкнутом пространстве. Для предупреждения аварийных ситуаций, при которых разрываются трубы и радиаторы, применяется расширительный бак. Он хорошо справляется с излишним давлением.
Благодаря схеме отопления с принудительной циркуляцией, которую обеспечивает напорный насос, теплообменные приборы могут быть разных видов и материалов. Хороший вариант — отопление «тёплый пол»:
- 1. Для его функционирования не нужна высокая температура теплоносителя.
- 2. Наличие напорного насоса в оборудовании системы оказывает действенное влияние на затруднённую циркуляцию теплоносителя (малый диаметр и большая длина) «тёплых полов».
Поэтому лучше пользоваться современными материалами: армированным полипропиленом и металлопластиком, у которых нет таких недостатков. Приобретая их, следует помнить, что компрессионные фитинги, применяющиеся для соединений, могут через несколько лет выйти из строя из-за воздействия высокой температуры теплоносителя. Эти устройства лучше не использовать в отоплении, хотя категорического запрета не существует.
Виды двухтрубной системы отопления
1. Во-первых, система классифицируется по типу расширительного бачка. Он бывает закрытого и открытого типа.
- Открытый тип используется всё реже. Такой бак монтируется только в самой высокой точке отопительной магистрали. Необходимо постоянно следить за тем, чтобы вода из него не выливалась. Давление в такой системе не высокое.
- Закрытый бак, является полностью герметичной ёмкостью. Благодаря специальной мембране, он либо подаёт воду в трубы, либо забирает её. Этот вариант предпочтительнее, так как даёт возможность системе работать под большим давлением. К тому же, расширительный бак закрытого типа не требует наблюдения.
2. Следующая квалификация – по расположению трубопроводов. Здесь есть тоже 2 варианта.
- Вертикальная система отопления. Её успешно используют в зданиях с несколькими этажами. Суть такого способа заключается в том, что радиаторы каждого этажа подключаются к вертикальному стояку. Преимущество такого подключения в том, что исключается возможность появления воздушных пробок.
- Горизонтальная отопительная система. В этом случае, радиаторы подсоединяются к горизонтальному трубопроводу. Чаще такой вариант используется в одноэтажных домах. Для борьбы с воздушными пробками используется кран Маевского.
3. Третий критерий, по которому делится двухтрубное отопление – это способ обустройства разводки.

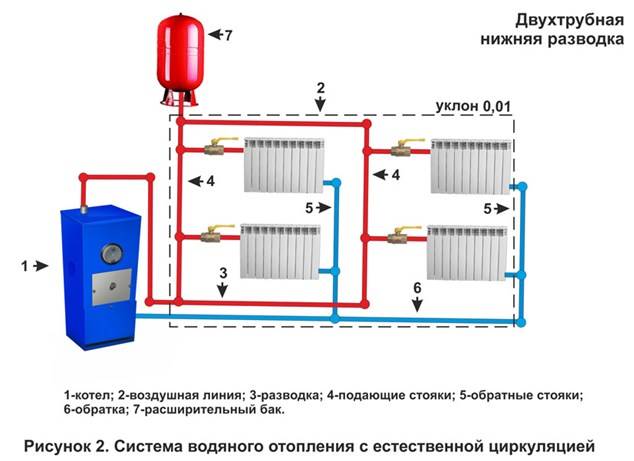

- Нижняя разводка. Труба, которая подаёт горячую воду, прокладывается в нижней части дома. Её можно провести под полом, в подвале и так далее. Обратная труба, с остывшей жидкостью, устанавливается ещё ниже. Радиаторы обязательно должны находиться выше котла. Это усилит движение теплоносителя. Также при такой разводке делается верхняя воздушная линия, которая служит для отведения воздуха из магистрали.
- Верхняя разводка. Трубопровод с нагретой водой устанавливается по верху здания. В основном таким местом является утеплённый чердак. Расширительный бак устанавливается в самой высокой точке магистрали.
Общие сведения о двухтрубной системе отопления
Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.
В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.
Схема типичной двухтрубной системы отопления в частном доме.
Признаки классификации:
- Организация движения теплоносителя – самотёчная и принудительная.
- Конструкция – открытая или закрытая, горизонтальная или вертикальная.
- Разводка труб – лучевая, тупиковая, кольцевая.
Комбинируя свойства, можно добиться наилучшего соответствия условиям эксплуатации.
Принцип действия
Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

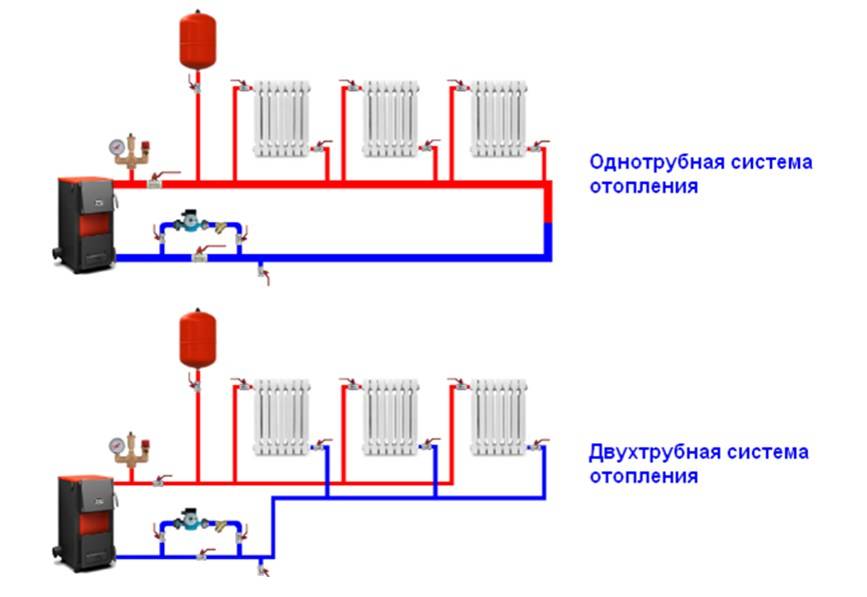

Однотрубная и двухтрубная система отопления — в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.
Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.
Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами
Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.
Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.
Циркуляция теплоносителя и конструкция расширительного бачка
Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:
Организация конвективной (естественной) циркуляции
В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

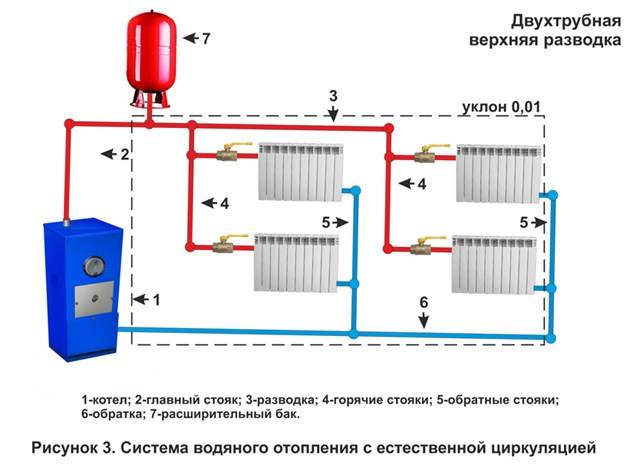

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой
У этого варианта есть два преимущества:
- Энергонезависимость.
- Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.
Недостатков больше:
- длительная раскачка;
- необходимость применять трубы большого диаметра;
- работа котла на предельном режиме (теплоноситель успевает сильно остыть);
- необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.
Перекачивание с помощью насоса
Используются специальные насосы, называемые циркуляционными.
Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).
Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.
Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.
Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.
Принципы расчета
Пример расчетной схемы
Разрабатывая проект двухтрубной отопительной системы важно выполнить гидравлический расчет с целью определить:
- какой объем жидкости и с какой скоростью проходит через каждый узел
- как изменение режима работы каждого из устройств влияет на функциональные параметры системы в целом
- какие рабочие характеристики компонентов будут оптимальными по соотношению надежности и цены
- как правильно распределить тепловую энергию по зонам отопления и гарантировать стабильную работу системы
Гидравлический расчет базируется на данных теплового расчета дома, поскольку требуется рассчитать норму восполнения теплопотерь для каждого помещения и подобрать приборы отопления подходящей мощности. Также учитываются потери напора и давления из-за гидродинамического сопротивления при перемещении теплоносителя.
Для частного дома расчет отопительной системы можно выполнить самостоятельно, используя специализированные программы или таблицы и формулы. Но если есть цель сделать автономное теплоснабжение максимально эффективным и экономичным, требуется помощь профессионалов.
Почему выбирают такую систему?
Двухтрубное водяное отопление постепенно вытесняет традиционные однотрубные конструкции, поскольку его преимущества очевидны и очень весомы:
- Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
- Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
- Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
- При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
- Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.
К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.
Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.
Одно из значимых преимуществ двухтрубной отопительной системы — возможность эффективной регулировки температуры в помещении
Практическая магия схемы Тихельмана
Принято считать, что в двухтрубной системе отопления распределение тепла между радиаторами из-за параллельного подключения осуществляется абсолютно равномерно.
Это не совсем так. Прежде всего, уясним, что гидравлическое сопротивление трубопровода пропорционально его длине.
В обычной двухтрубной системе путь через первый радиатор является для теплоносителя кратчайшим, а через последний – самым долгим.
Соответственно, в первом случае среде приходится преодолевать минимальное гидравлическое сопротивление, а во втором – максимальное. Понятно, что жидкость течет, образно говоря, более охотно через ближайшие к котлу радиаторы, чем через отдаленные.
Чтобы уравновесить систему, предлагается «обратку» начинать от выходного патрубка первого радиатора, затем прокладывать ее до последнего, попутно подключая прочие радиаторы. И только после врезки от последнего радиатора обратная магистраль направляется к котлу. Это и есть схема Тихельмана.
Таким образом, двигаясь через любой радиатор, теплоноситель будет проходить путь одной и той же длины с равным гидравлическим сопротивлением. При этом объемы среды, протекающей через каждый прибор, как и теплоотдача, станут равными.
Отопление двухэтажного дома можно реализовать путем применения разных систем: однотрубной, двухтрубной, горизонтальной или вертикальной. Схема отопления 2-х этажного частного дома своими руками поможет вам правильно сделать все работы по монтажу.
Какую систему отопления называют ленинградкой, вы узнаете тут.
Особенности прокладки теплосистемы
Строительство отопительной системы на базе полипропиленовых труб следует производить в определенном порядке и в строгом соответствии с некоторыми рекомендациями. Это поможет избежать некоторых распространенных ошибок и сделать по-настоящему надежную и практичную теплосистему, которая будет исправно служить долгие годы.
Рекомендуем ознакомиться: Где используется ППР (полипропиленовая) труба?
Фитинги
Для соединения различных участков теплосистемы используются фитинги. В зависимости от назначения, формы и диаметра это могут быть:
- Муфты. Простейшие элементы, применяемые для спайки двух отрезков трубы одного диаметра.
- Уголки. Используются для монтажа трубопровода в местах, где проектом предусмотрен поворот. Могут оснащаться резьбой, позволяющей подключать к ним оконечные устройства.
- Тройники. Фитинги, предназначенные для монтажа нескольких труб одновременно.
- Переходники. Позволяют соединять в единую сеть полипропиленовые трубы различного диаметра.
Крепление к стене
Чтобы избежать деформации трубопровода, полипропиленовые трубы следует надежно закрепить. Удобнее всего выполнить крепление к стене, выдерживая расстояние между соседними точками закрепления не менее 70 см.
Крепление радиаторов
Радиатор (в особенности заполненный водой) достаточно тяжелый, поэтому для надежного его закрепления следует воспользоваться специальными элементами, которые идут в комплекте с самой батареей.
Применять самодельные конструкции для закрепления радиаторов категорически не рекомендуется.
Особенности составления проекта отопительной системы
Правильно составленный проект дает возможность запустить очень эффективную и многофункциональную систему теплового снабжения. Она обязательно должна работать без остановок в характерных условиях для вашей местности и климата, где находится одноэтажный дом, а также быть простой в эксплуатации. Но итогам аудита энергии и годового расхода за отопление можно выбрать оптимальный вариант системы прогревания дома.
Составление хорошего проекта двухтрубной системы отопления одноэтажного дома и точные расчеты параметров для системы следует выполнять по такому плану:
- Вначале следует сформировать техническую задачу при учете всех требований и деталей к системе обогревания.
- Второе – соберите информацию по частному объекту. Для этого специалисты снимут все показатели, чтобы получилось составить схему отопительного контура.
- Далее выполняем расчет передачи тепла. Для этого следует провести много вычислений и подобрать оптимальную отопительную схему, которая будет соответствовать базовым стандартам строительства и особым пожеланиям владельца дома.
- Когда готовы все расчеты, можно выполнить чертежи.
- И в конце следует оформить и сдать готовый проект.
Главная задача проектирования заключается в правильном расчете площади отопительного оборудования, а также подбор диаметра трубопровода. После этого остается определить производительность устройств в виде насоса, а также подсчитать места врезки вентилей и узлов. По этой причине будет целесообразным доверить весь процесс мастерам своего дела.
Разводка отопления в частном доме
Двухтрубная система отопления
Как было сказано выше, двухтрубная система отопления отличается большей эффективностью. Кроме того, при использовании двухтрубной разводки отопления, есть возможность использовать различную арматуру, такую как термостатические краны на радиаторы отопления, регуляторы давления и многое другое оборудование, которое позволяет автоматизировать работу отопительной системы.
Разводка отопления в частном доме по двухтрубной схеме выглядит следующим образом:
1. От котла отопления тянется две независимые магистрали самого большого диаметра — подача и обратка. Для небольшого дома в 100-150 кв. м., вполне хватить 32 по диаметру пластиковой трубы, если монтаж отопления производится именно полипропиленом.
2. На каждом из этажей устанавливается по отдельной гребенке. Что такое гребенка для отопления, можно прочитать в другом разделе строительного журнала.
3. Затем уже от гребёнок подводятся по две трубки на каждый отопительный прибор, установленный на этаже, будь то радиатор отопления, напольный конвектор или же тёплый пол.
Двухтрубная система отопления является наиболее эффективной и качественной на сегодняшнее время. Можно предусмотреть многие моменты связанные, например, с установкой запорных кранов на каждую из магистралей, так, что бы при перекрытии одного этажа, будет работать отопления второго и наоборот.
Двухконтурное отопление: как рассчитать диаметр труб
Для дома площадью до 250 квадратных метров, отапливаемого по тупиковой и коллекторной разводке, можно не делать подробный гидравлический расчет. Достаточно воспользоваться таблицей, где указана суммарная мощность радиаторов, которую можно присоединить к линии определенного диаметра.
Для расчета нужно узнать мощность каждого теплового прибора. Для этого показатели одной секции умножаются на количество. В местах, где сделана подводка к нескольким отопительным приборам, мощность суммируется. Для присоединения к котлу используются элементы размером 32 или 25 мм – котлы для двухконтурной схемы чаще имеют патрубки таких габаритов.
Для кольцевой или самотечной разводки диаметр магистрали нужно рассчитывать. В качестве примера подсчитаем диаметр труб для обогрева комнаты площадью 50 кв. м. Расчеты округляются только в большую сторону
Сначала надо подсчитать расход теплоносителя по формуле:
G = 0,86 х Q/∆t
- G – расход теплоносителя (кг/ч).
- Q – количество теплоты, необходимое для обогрева комнаты. Берите средний показатель 100 Вт/кв. м. Поэтому для площади 50 кв. м понадобится 5000 Вт.
- ∆t – разница температур в подающей и обратной линии. Для простоты расчета показатель принимается равным 20 градусов.
Производим расчет:
0,86 х 5000/20 = 215 кг/ч – такой объем теплоносителя должна пропускать ветка, которая идет в наши комнаты.
Теперь рассчитаем сечение трубопровода:
F = V/3600u
- F – искомое сечение.
- V – объемный расход горячей воды, в нашем случае это 215 кг/ч или 0,215 куб/ч.
- u – скорость течения теплоносителя. В напорных схемах она 0,3–0,7 м/с, в самотечных – 0,1–0,3 м/с. Возьмем для расчета показатель 0,3 м/с
Площадь сечения равна: 0,215/(3600х0,3) = 0,000150 кв. м
Рассчитываем диаметр круга по площади. Получаем D = 0,014 м или 14 мм. Понадобится размер – 16 мм.
Типы и достоинства двухтрубной отопительной системы
Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.
В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.
Схема двухтрубной системы отопления
Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.
Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.
Основные элементы двухтрубной системы отопления
Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.
Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.
Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.
Система отопления частного дома
Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.
Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

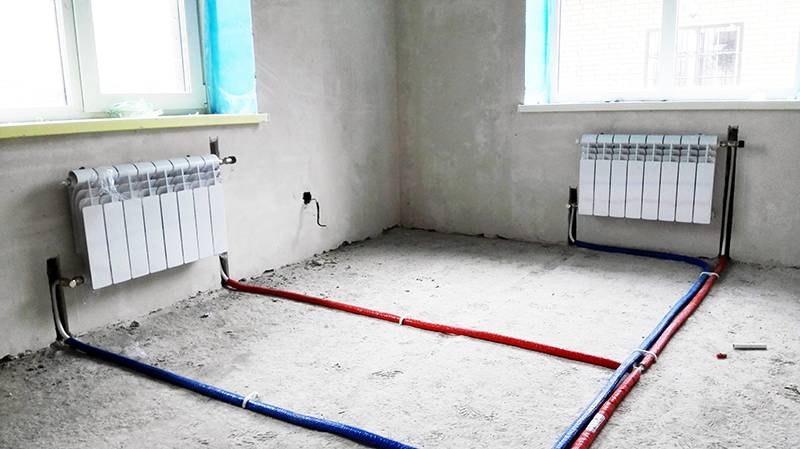

Горизонтальная двухтрубная система отопления
Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.
Вертикальная двухтрубная схема отопления
Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.
Преимущества и недостатки двухтрубной системы отопления
К достоинствам двухтрубной системы отопления стоит отнести возможность:
- обеспечения всей радиаторов одинаковым по степени нагрева теплоносителем. Это позволяет избавиться от проблемы, характерной для однотрубной системы, при которой самая дальняя от котла батарея не позволяет обеспечить достаточный уровень обогрева помещения;
- ручной регулировки степени нагрева радиаторов отопления в конкретной комнате. При отключении обогрева в одной комнате, остальные продолжать получать тепло в необходимом объёме;
- организации обогрева в строениях любого уровня сложности. Двухтрубная система позволит одинаково эффективно обогреть одно- и двухэтажное строение;
- использования труб, всех видов арматуры и фитингов с меньшим размером поперечного сечения;
- выполнения ремонтных работ без отключения системы отопления. Для демонтажа и последующей установки радиатора достаточно перекрыть определённую ветвь.
ФОТО: eurosantehnik.ruШирокие возможности при проектировании
Из недостатков по сравнению с однотрубным вариантом следует отметить:
- более высокую стоимость. Из-за необходимости использования удвоенного количества труб, фитингов и запорной арматуры затраты возрастают практически вдвое;
- сложность выполнения монтажных работ. Приходится прокладывать два трубопровода вместо одного;
- более длительный монтаж из-за повышенных техтребований.
ФОТО: essalauk.beget.techМонтаж обойдётся дороже
Балансировка
Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.
Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.
Материалы изготовления
Установка 2-х трубного отопления предполагает широкий выбор применяемых материалов, каждый из которых обладает своими преимуществами и слабыми сторонами. В качестве материала трубопроводов можно выбрать сталь, медные сплавы, а также полипропилен.
Металл
В металлических трубах соединение с элементами арматуры (шаровые краны, балансировочные вентили) выполняется с помощью фланцев, на которых нарезана трубная резьба, а непосредственно соединение осуществляется сваркой.
Полипропилен
Полипропиленовые трубопроводы монтируются с помощью специального приспособления для пайки. Если вы планируете делать монтаж своими руками, такое оборудование можно взять напрокат.
Классификация
Отличием открытой системы является открытый расширительный бак, его необходимость объясняется тем, что при нагреве объем воды увеличивается.
Отсюда следует, что в качестве теплоносителя можно использовать исключительно воду, так как испарения антифриза опасны для здоровья человека.
В закрытой системе расширительный бак закрыт, его функционал заключается в контроле скачков давления в системе.
При такой системе в качестве теплоносителя можно использовать не только воду, но и другие подходящие жидкости.
Обладает явными преимуществами – не требует постоянного контроля со стороны человека, а антифриз при низких температурах не замерзает.
Такая система удобна в загородных домах, в которых человек бывает не ежедневно, так как при отключении не выходит зимой из строя.
Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)
Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)
Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)
