Как сделать решётку для окон своими руками?

Если человек имеет хоть какой-то опыт сварочных работ, то для него не будет проблематично самостоятельно сварить оконную решётку, если придерживаться определённой последовательности действий.

По заранее подготовленным чертежам болгаркой вырезаются все детали оконной решётки. Если конструкция имеет сложные декоративные элементы, они выгибаются по необходимому рисунку. Для сгибания элементов, имеющих, скруглённые узоры используют металлическую трубу подходящего диаметра. Если имеются декоративные зеркальные элементы — это также нужно учитывать при заготовке деталей.
Сварочные работы также выполняют по подготовленным чертежам. Для удобства все отдельные части собираются как пазл на ровной поверхности из негорючего материала. В первую очередь сваривается каркас, если конструкция распашная или крайние элементы в глухой системе

Во время сваривания важно следить за прямыми углами, чтобы не было перекоса.
Если сооружается бескаркасная конструкция как на фото в местах крепления замкового механизма и металлических петель привариваются отрезки железных полос к крайним боковым прутам.
В откосах оконного проёма закрепляются отрезки прутьев, которые вбиваются в заранее высверленные на глубину 150 мм отверстия диаметром чуть меньше штифта. Очень важно чтобы крепления не оказались в местах установки петель, так как последние могут плохо открываться и закрываться

Чтобы качественно закрепить глухую решётку достаточно 6 рельефных прутков, в свою очередь, если конструкция, распашная их количество увеличивают на 2 единицы.
Металлические штифты должны торчать над поверхностью оконного проёма не меньше чем на 30 мм. После приваривания к штифтам решётки их в случае необходимости можно укоротить болгаркой.
Петли для открывающейся конструкции решётки привариваются таким образом, чтобы у них было встречное направление. Это обусловлено тем, что такая конструкция получится не съёмной.
Все сваренные элементы зачищают от окалины, и вскрывают грунтовкой, а после её высыхания – лакокрасочным материалом по металлу.

Качественная металлическая оконная решётка с элементами ковки станет поистине достойным украшением фасада здания. Также можно проявить немного фантазии при покраске такой защиты, на окнах применив краску с патиной, позолотой или другими богатыми оттенками. Снизу конструкции можно закрепить вазон с цветами, в общем, весь декор ограничивается фантазией владельца помещения.

Инструкция для выполнения работы

1. Выбранный материал нарезается по заготовленному эскизу. Когда есть необходимость создать замысловатый рисунок, пруток изгибается, поэтому рекомендуется заранее подготовить шаблон. Для закругленных элементов можно использовать трубу подходящего диаметра.

2. Для сварки также требуется эскиз. Выполнять конструкцию удобнее на ровной плоскости, к примеру, на бетонной площадке или верстаке. Изначально изготавливается каркас и крайние элементы, после чего все прихватывается точечной сваркой.

3. Если для изготовления решеток на окна своими руками не используется каркас, то в месте монтажа замка и петель к прутку необходимо установить металлические уголки или ленты.

4. В откосах окна требуется закрепить штифты. Для этого подготовленные конструкции прикладываются к окну, выравниваются, и далее размечаются места для установки штифтов, учитывая расстояние для монтажа навесных петель.

5. Используя перфоратор, формируются дыры глубиной 10-15 см. В них вбивают из рифленого прутка штифты, так чтобы на поверхности осталось видно лишь несколько сантиметров. При необходимости лишнее можно отрезать болгаркой. Далее на него наваривается уголок либо металлическая лента в виде каркаса будущей защиты.

6. Петли привариваются таким образом, чтобы они направлялись встречно, благодаря этому решетку можно сделать несъемной. Затем в них вставляется подготовленная часть, прикладывается конструкция и приваривается к петлям.

7. Все элементы из металла зачищаются от окалины, покрываются грунтовкой, а после ее полного высыхания — краской, подходящей для изделий из металла.

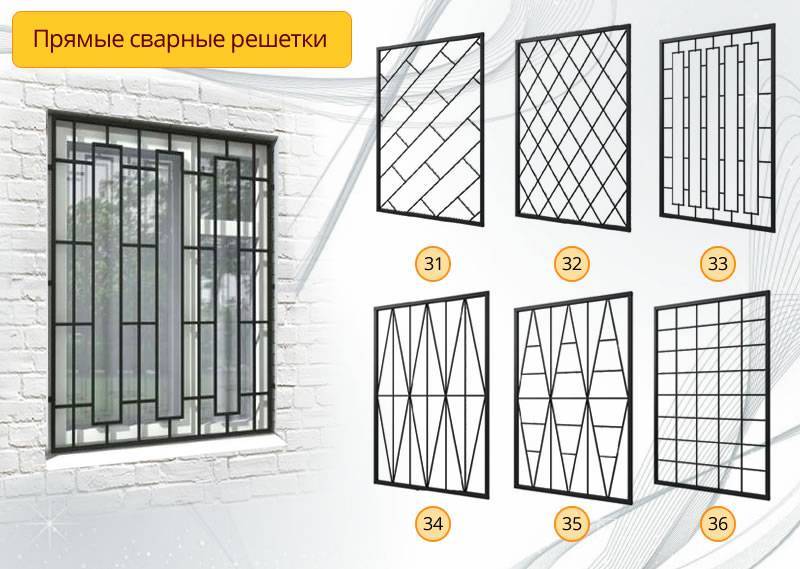

Типы оконных решеток

Для начала нужно определиться с видом изделия и выбрать материал.

По функциональности они разделяются на три группы:

  1. открываемые;
  2. распашные;
  3. раздвижные.

В жилых домах и квартирах чаще всего устанавливают «глухие» изделия. Они изготавливаются очень просто и поэтому недорого стоят. Чтобы выбрать такую конструкцию, нужно учитывать следующее: «глухую» защиту можно устанавливать в квартиру или дом, имеющие хотя бы два отдельных выхода. Если случится возгорание, такая решетка не может быть использована в качестве аварийного выхода.

Промышленные и коммерческие помещения оснащаются другим типом решеток – распашными или раздвижными моделями. При этом должен быть предусмотрен механизм открывания изнутри помещения.

К жилым домам такие требования не предъявляются, поэтому конструкция изделия и материалы, из которых оно выполнено, должны обеспечивать:

  • простоту;
  • функциональность;
  • возможность открывания (при отсутствии двух независимых выходов).

Производство таких конструкций допускает небольшие неточности, в отличие от распашных моделей.

Какой материал выбрать? В основном применяют стальные прутья и уголки. Толщина уголков должна составлять как минимум 2 мм, прутья в диаметре должны быть не менее 5 и не более 20 мм. Данные показатели зависят от желаемой надежности решетки. Комплект фурнитуры включает петли, замок и дужки к нему. После выбора подходящего материала можно приступать к изготовлению решетки.

Железные решетки на окна своими руками: сборка

С подготовительными работами вроде разобрались, теперь дело за сборкой, так сказать, непосредственным решением вопроса изготовления решеток на окна своими руками. Весь этот процесс можно представить в виде следующей последовательности работ.

Рамка. Здесь все достаточно просто, и тонкостей не много
Во-первых, сваривая рамку решетки, особое внимание нужно уделить ее размерам – решетка должна в аккурат войти в проем, оставляя между собой и откосами расстояние не более 10мм. Этот момент придется рассчитать
Во-вторых, четкость углов – для начальной сборки можно использовать стандартный строительный угольник, но перед тем как рамку капитально обваривать, нужно будет дополнительно проверить диагонали. Они должны быть равными – если нет, то раму придется немного подправить руками и добиться того, чтобы две ее диагонали равнялись друг другу. В принципе, все.

Установка вертикальных прутков. Здесь тоже все достаточно просто. Для начала устанавливаются и привариваются на небольших прихватках крайние прутья, вслед за ними монтируется средний прут, потом обе части делятся на равные промежутки и монтируются все остальные прутья. В принципе, расстояние между соседними элементами решетки можно рассчитать и разметить сразу – возможно, кому-то такое решение вопроса, как изготавливается металлическая решетка на окно своими руками, покажется проще.

Дальше кидаем пару горизонталей – они нужны для того, чтобы воспрепятствовать раздвиганию прутьев решетки. Если изделие будет изобиловать коваными декорами, то их можно и не делать – в такой ситуации следует грамотно распределить эти самые декоры так, чтобы решетку невозможно было разогнуть.

Теперь декор

Его можно выбрать на свое усмотрение – неважно, какие завитки или листики вы будете приваривать в качестве украшения оконной решетки, принцип их установки остается одинаковым во всех случаях. Лучшим вашим помощником в этот момент станет рулетка – никаких уровней и тем более ниток использовать не нужно

Установили один элемент, засекли его местоположение рулеткой от верха решетки и точно так же приварили все остальные. В общем, работа творческая и подойти к ней нужно соответственно. На счет корзинок (скрученных в спираль изделий), они смотрятся великолепно, но врезать их нужно уже по месту, когда пруткам задано окончательное положение и направление – вы просто вырезаете кусок прутка в соответствии с длиной корзинки и ввариваете туда декор.

В завершение сварочных работ нужно будет произвести некоторое усиление решетки – в частности, соединить небольшими перемычками раму с крайними вертикальными прутками. И еще нужно будет наварить элементы крепления – в принципе, можно обойтись и без них, но у меня откосы пенопластовые, и я решил не рисковать со сваркой, а привинтить решетки анкерами. Поэтому дополнительно пришлось приобрести мощные шайбы и приварить их в семи местах – по три штуки слева и справа и одну сверху.

Перед тем как приступать к покраске и декорированию решетки, все сварочные соединения нужно зачистить болгаркой, оборудованной специальным зачистным кругом – так сказать, окультурить стыки и придать им человеческий вид.

Предпоследний этап работ, без которого не обойтись в процессе изготовления решетки на металлопластиковые окна своими руками, это покраска. В большинстве случаев для этой цели используется обычная грунтовка по ржавчине черного цвета – как говорится, дешево и сердито, но, тем не менее, весьма эстетично. Красить прутики – работа нудная, но выполнить ее придется пару раз, не меньше. Дело в том, что некоторые места, особенно зачищенные болгаркой, с первого раза не закрашиваются. После того как грунтовка высохнет, кованые элементы можно дополнительно декорировать патиной под золото, бронзу или серебро – здесь уже кому как нравится.

Изготовление решеток на окна своими руками фото

И самый последний этап работ, который так или иначе вам придется преодолеть, это монтаж решеток на окна своими руками. В принципе, можно справиться и в одиночку, особенно если вы пойдете моим путем, используя для крепления анкерные болты. В такой ситуации вам просто нужно будет четко разметить точки их установки, просверлить в них отверстия, поставить решетку на место и закрепить анкерами.

В принципе, все! Вот так и делаются решетки на окна своими руками. Кому-то этот процесс может показаться сложным, но лично для меня он был увлекательным занятием.

Автор статьи Александр Куликов

Инструкция по установке

Конструкция приобретена, инструменты в наличии. Следующий важный этап — монтаж. Здесь необходимо разобраться, как правильно установить решетку на окно. Ведь на технологию установки влияет и вид решетки, и материал стен.

Установка накладной решетки

Накладная решетка ставится в основном на стены с малой прочностью материала или же на окно, установленное вровень с фасадом. Так, установка защитной конструкции внутрь оконного проема деревянного дома не гарантирует защиту от взлома — анкерные болты выдираются силой.

Та же ситуация с газосиликатными блоками. Поэтому здесь крепеж пропускается сквозь стены. В помощь новичкам рассмотрим пошагово, как установить решетку на окно в деревянном доме.

  1. К раме привариваются проушины, по 2 с каждой стороны. Допускается крепить решетку на 6 проушин, убрав по одной сверху и снизу.
  2. В проушинах высверливаются отверстия под болты на 1-2 мм большего диаметра — чтобы болты легче вошли в стену.
  3. Конструкция прикладывается к окну. На стене карандашом отмечаются места для сверления.
  4. Электродрелью или перфоратором стена просверливается насквозь. Диаметр сверла должен соответствовать диаметру болта — 14-16 мм.
  5. Внутри помещения дрелью с коронкой высверливается углубление под шайбу с гайкой — их необходимо утопить, а затем заделать.
  6. Устанавливается решетка. Болты нужно вставлять с наружной стороны.
  7. Внутри помещения закручивается гайка с шайбой — обеспечивает большую площадь сопротивления при попытке вытянуть решетку вместе с креплением.
  8. Болгаркой заподлицо с гайкой болты обрезаются.


Накладная решетка.

Есть нюансы установки накладной решетки на кирпичные стены. Здесь технология немного другая:

с помощью рулетки на стене отмечается контур решетки;
в кладочных швах высверливается отверстие под штыри диаметром не менее 15 мм глубиной 12 см

При этом отверстие сверлится не вертикально, что очень важно, а под небольшим углом в сторону оконного проема — вытащить такой анкер движением на себя не получится;
из прутка нарезаются штыри длиной 12 см;
крепеж загоняется в отверстие. На поверхности должно остаться около 30 мм.
к штырю приваривается пятка;
на решетке отмечаются места крепления проушин, которые привариваются к конструкции;
решетка устанавливается на окно — проушины привариваются к пятке штыря.

Штыри можно заменить на анкерные болты и решетку не приваривать, а прикручивать гайками. В этом случае после окончания работ резьба забивается молотком или зубилом, чтобы не было возможности раскрутить конструкцию.

Установка решетки внутрь оконного проема

Как поставить решетку на окно внутри оконного проема? Процесс схож с установкой накладной решетки на кирпичную стену — она может быть бетонной, каркасной, кирпичной.

  1. В откосах отмечаются места сверления отверстий. Отметки ставятся произвольно, если к решетке проушины не приваривались.
  2. Высверливаются отверстия глубиной до 12 см (для бетона нужны победитовые сверла).
  3. В полученные отверстия загоняются штыри или анкерные болты, и к ним привариваются пятки.
  4. На решетке отмечаются места крепления проушин, после чего они привариваются к конструкции.
  5. Конструкция решетки приваривается к закладным штырям.

Вместо сварки можно закрепить решетку на анкерные болты. Но это чуть сложнее — необходимо очень точно состыковать отверстия в проушинах с анкерными болтами и не забыть «забить» резьбу.

Подготовительные работы

Подготовить инструмент и материалы к изготовлению решетки не менее важно, чем само производство. Ведь от верных замеров и точного выполнения чертежа зависит качество готового изделия

Необходимо начать со снятия размеров, подготовив рулетку.

Проведение замера

От точности замера напрямую зависит успех предстоящего монтажа конструкции. Хорошо, если для измерения доступна внешняя часть оконного проема. В зависимости от выбранного способа монтажа необходимо измерить высоту и ширину будущего места установки креплений.

  • наружное крепление. Снимая замеры, обязательно отмечайте мелом места будущих отверстий;
  • внутреннее крепление. Учитывайте, что решетка, которая монтируется в откосы, должна свободно входить в проем окна. Чтобы этого добиться, необходимо из каждого показателя вычесть по 10 мм.

Составление чертежа

Если Вы не планируете сложных хитросплетений и замысловатых узоров в решетках на окна, то можно пренебречь масштабом. Простого эскиза с размерами будет достаточно. В противном случае чертеж решетки окна следует производить согласно всем правилам по его оформлению. Для этого отлично подойдет тетрадь в клетку

Важно отметить, чем точнее чертеж, тем легче в последующем рассчитать количество материала

Также, несмотря на художественную часть работы, не стоит пренебрегать «физикой» конструкции. Она должна иметь ребра жесткости, что обеспечит ее прочность. Эту функцию могут взять на себя распорки. Когда эскиз перепроверен и на нем отмечены все размеры, можно приступить к подбору металлопроката. И если размер окон во всех помещениях одинаков, то количество материала можно просто умножить на число окон в здании.

Нюансы монтажа оконных решёток

Монтаж решёток может выполняться разными способами и зависит от материала изготовления конструкции. Чаще всего это анкеры или металлические «ушки», забитые в стену.

Наружный и внутренний монтаж

Если монтаж осуществляется в оконный проём или в бетон, предварительно в них забивают штыри из металла. К их концам, которые выступают выше откосов на несколько сантиментов, приваривается решётка. Для деревянной поверхности установка немного отличается:

  1. К рамам крепят проушины.
  2. Через их отверстия вкручивают шурупы. Они будут удерживать решётку.

Монтаж решётки в доме из клееного бруса выполняется внакладку, предварительно в стене высверливают отверстия для саморезов.

Монтаж может быть выполнен как снаружи здания, так и внутри помещения. Второй вариант более надёжный, поскольку доступ к решётке возникает только после того, как злоумышленник разобьёт стёкла. Для того, чтобы конструкция держалась прочно, необходимо использовать качественные закладные детали:

  • лапы – их изготавливают из полос металла размером от 40 мм × 4 мм;
  • анкера, выполненные из прута толщиной от 12 мм. Их устанавливают в стену на расстояние от 15 см до 25 см. Использовать закладные большей длины можно только в процессе строительства, их следует приварить к каркасу стены из железобетона.

Особенности крепления конструкций из металла

Установка между оконными проёмами

Третий вариант установки – между стёклами, его используют довольно редко. Предварительно необходимо к металлу приварить стальные полосы с высверленными отверстиями под крепёж. Они крепятся к оконному проёму при помощи мощных анкеров подходящего сечения, выдернуть их из стены довольно проблематично.

Способы производства оконных решеток

В настоящее время рынок оконных решеток достаточно разнообразен и представлен моделями на любой вкус. Каждый может выбрать вариант, подходящий именно ему, исходя из соображений безопасности и эстетической красоты конструкций. Различие методов производства решеток для окон в основном заключается в стоимости и технике изготовления.

  • Сварка. Считается самым бюджетным вариантом для защиты окон решетками. В прошлом сварные модели были все однотипны и мало отличались чем-либо друг от друга. Со временем стали появляться новые дизайны решеток, которые способны выразить общий стиль здания и показать его уникальность. Решетки, изготовленные при помощи сварки, олицетворяют собой сочетание правильных геометрических форм и полной симметрии. Такой подход позволяет им выглядеть безупречно и элегантно. В основном используются округлые мотивы, например, форма сердца или кольца, что придает внешнему виду решетки элемент романтизма;
  • Ковка. Отличается от сварочного метода степенью надежности и прочности конструкции. Ковка позволяет быть уверенным, что такая решетка не будет подвергнута негативному воздействию окружающей среды и долго прослужит хозяевам дома. Такие решетки ценятся на рынке и стоят немного дороже, чем сварные. Их ассортимент довольно разнообразен и каждый сможет выбрать что-то, подходящее именно ему. Некоторые фирмы предлагают своим клиентам самим разработать дизайн и эскиз будущей решетки. Кованые модели являются своеобразной изюминкой и не только защищают здание, но и придают ему особый шарм и изысканность. К тому же вряд ли злоумышленники станут возиться с коваными решетками, зная, насколько они прочные.

Полезные советы

  1. Опытные мастера советуют уделить должное время и нарисовать эскиз-чертеж в масштабе, для последующего точного расчета материала.
  2. Чтобы при сквозном способе крепления не промахнуться с отверстиями на раме, стоит пометить края штырей краской.
  3. Не стоит сваривать раму по элементам. Сначала производится сборка конструкции (точечной сваркой), и только потом производится обваривание решетки.
  4. Хотя бы одна решетка в здании должна иметь распашную конструкцию.
  5. Замысловатую кованую решетку выполнить в домашних условиях очень сложно, поэтому декоративные элементы проще приобрести готовыми.
  6. Покупать сварочный аппарат ради изготовления одной-двух решеток не имеет смысла. Его можно взять в аренду в специализированных магазинах.

Изготовление оконных решеток своими руками гораздо проще, чем может показаться. Особенно если Вы имеете хотя бы небольшие навыки работы сварочного аппарата, и в Вашем распоряжении есть набор необходимых инструментов. Начинать все же стоит с наиболее простой конструкции. Если есть дачный домик, для начала можно поэкспериментировать с его окнами. Главное – не пренебрегать подготовительными работами и соблюдать технику безопасности при работе со сваркой.

Инструменты, необходимые для работы

После создания чертежа и подготовки материала, следует позаботиться об инструменте. Для изготовления решетки на окна из металла своими руками потребуется набор приспособлений, который несложно будет достать тем, кто хоть когда-либо занимался ремонтом:

  • болгарка – инструмент, который запросто разрезает металлический профиль;
  • сварочный аппарат – самая простая модель обойдется в несколько тысяч рублей, но лучше попробовать арендовать устройство или позаимствовать его у знакомых;
  • перфоратор, к которому понадобятся сверла по металлу и бур для бетона;
  • мел, рулетка, угольник, молоток, щетка с жесткой щетиной, кусочек поролона и кисточки разного размера;
  • наковальня, горн и кузнечные щипцы – если Вы затеяли сложную кованую конструкцию;
  • специальный станок – для отгибания узоров и цветов из металлических прутьев.

Создать некоторые инструменты можно и самостоятельно. Например, залитая в бетон труба диаметров в 100 мм послужит отличной альтернативой станку для сгибания металлопроката. Для этого к ней нужно будет приварить полую трубку и зацеп. А вот для более сложных изгибов понадобится вороток с приваренной трубкой по центру, в которую можно продеть прут или металлический профиль.

Установка металлических решёток на окна без секретов

Крепёж к закладным на сварку

.

Это самый надёжный и самый распространённый вид установки металлических решеток на окна, наиболее эффективный для кирпичных стен, бетонных, выполненных из шлакоблоков и т. п. Закладные — это железные штыри квадратного или круглого сечения, вбитые в отверстия глубиной приблизительно 12 см и 1,6 см в диаметре, и выступающие наружу на 3-5 см. Можно по краю профиляизделия сваркой прикрепить специальные проушины, и уже с их помощью прикрепить решетки к стене. Ещё вариант: просверлить отверстия в раме и закрепить таким образом.

Всё вышеописанное годится для сварных конструкций. При этом способе нужно заранее позаботится о защите окон во время сварочных работ. Крепёж при при помощи метизов или анкерных болтов.

Следующий способ монтажа позволяет обойтись без сварки. Суть его в том, что изделия крепятся путём ввинчивания анкерных болтов через проушины в специально подготовленные отверстия в стене, затем шлицы шляпки винта растачиваются. Такой способ более приемлем для кованых решеток Он универсален и применим для стен из разных материалов. Только для кирпичных применяют анкерные болты, а для деревянных — технические саморезы. Этим способом можно установить решетки и в накладку, и в проём.

Крепёж сквозь стену

.

Этот способ более всего актуален для деревянных домов. Отверстия сверлятся сквозь всю толщину стены, и установленная в накладку стальнаяконструкциякрепится при помощи гаек, затягивающих проступающие внутри помещения края болтов.

Если такой способ выбран для стен с виниловым сайдингом, то вначале аккуратно сверлятся отверстия в намеченных местах в стене. К изделию привариваются резьбовые шпильки длинною, большей толщины стены.На шпильки вставляются втулки нужной длины, которые выступят в роли ограничителей при углублении в сайдинг. Решетка насаживается и с обратной стороны (изнутри помещения) притягивается на шпильках с помощью гаек.

У каждого из вышеописанных способов есть свои достоинства и недостатки. Крепёж с помощью сварки считается самым прочным, но не позволяет снимать решетку, чтобы обновить её или выполнить ремонтные работы. К тому же, со временем в месте крепления закладных на стене появляются ржавые потёки от дождей.

Установка металлических решёток на окна

на анкерные болты позволяет снимать её по мере необходимости. Кроме того, анкеры оцинкованы и никаких следов на стенах не оставляют. Но этот способ значительно дороже предыдущего и ниже устойчивость к взломам.

Минус установки металлической решётки на окна сквозь стену в том, что портится внешний вид внутри помещения, нужно дополнительно маскировать элементы, удерживающие конструкцию. Но для деревянных домов это может оказаться единственно приемлемым вариантом.

Найти наиболее оптимальный способ, который устроит именно вас, помогут специалисты. Они же произведут соответствующие замеры. Вам останется только ждать великолепных результатов.

Особенности выбора оконных решёток

Перед потребителями стоит сложный выбор правильной конструкции решёток на окна. Необходимо учесть все критерии

Также важно обратиться к проверенному производителю. Мы собрали основные советы экспертов, которые помогут подобрать оптимальное изделие

По стойкости к взлому

Если при выборе оконной решётки в приоритете является устойчивость к взлому, эксперты советуют следующее:

  • установить сварные конструкции. Они дешевле кованых, но не уступают им по прочности;
  • более надёжны решётки, изготовленные из прута сечением от 16 мм;
  • съёмные конструкции крепятся с наружной стороны окна болтами и могут быть демонтированы, а стационарные монтируют в оконный проём. Снять их нельзя.

Ещё один критерий выбора – место крепления решётки:

  • наружное – конструкцию монтируют с внешней стороны здания на оконный блок или на стену;
  • внутреннее – монтаж выполняется между рамами или перед оконным блоком, при условии его открывания наружу.

По декоративным качествам

По декоративным качествам обращают внимание на следующие конструкции:

  • кованые – это одни из самых дорогих, но и красивых изделий, они гармонично вписываются в архитектурное оформление здания и становятся его настоящим украшением;
  • для верхних этажей решётки из поликарбоната – это настоящая находка, они не портят внешний вид дома и не препятствуют прохождению солнечного потока, но, в то же время, являются надёжной защитой;
  • декоративным обрамлением окна, особенно деревянных домов, оформленных в русском стиле, являются решётки из дерева.
