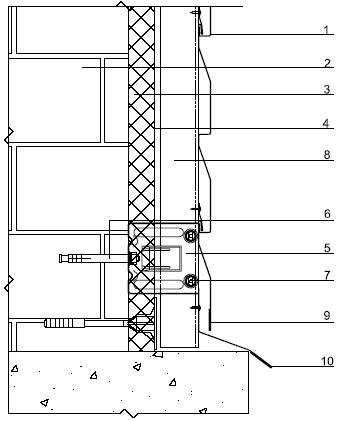

Узлы примыканий вентилируемого фасада

Сборка и монтаж фасада

Как и в случае проведения обычных фасадных работ, установка конструкции производится на заранее подготовленную поверхность.

Технология монтажа вентилируемого фасада:

  • Подготовка поверхности стены.
  • Изготовление и монтаж несущего металлического каркаса для облицовки.
  • Установка теплоизоляции с защитными слоями.
  • Монтаж декорационных фасадных панелей.

Проведение подготовительных работ

На этом этапе устраняют дефекты на несущей стене: требуется устранить старую отделку, заделать трещины и сколы, компенсировать неровность стены штукатуркой и произвести обработку антисептиком. Нужно устранить только явные изъяны, тщательность не требуется по причине того, что панели предназначаются для скрывания этих недостатков. Обработка антисептическими средствами производится с целью предотвращения возможного появления грибков и плесени на стене.

Что касаемо грунтовки, то её применение необязательно. Грунтование производится только в случае, если стены планируется покрасить или покрыть декоративной штукатуркой.

После проведения вышеперечисленных этапов работ нужно нанести разметку мест установки кронштейнов и расположения направляющих профилей. Шаг между планками должен быть не более ширины одной панели.

Изготовление и установка несущего каркаса

После проведения работ по разметке нужно приступать к установке креплений и направляющих. Для этого потребуется произвести установку анкерных болтов на несущую стену. Далее кронштейны устанавливают на анкерный крепёж и закручивают болты. После чего устанавливается слой с утеплителем. Теплоизоляция навешивается с учётом специально подготовленных прорезей для креплений.

Для более качественной защиты утеплителя можно использовать защитную мембрану, её настилают поверх утеплителя и закрепляют.

Направляющие располагают вертикально. Затем можно устанавливать вентфасад. Профиль крепится свободно, чтобы в случае температурного воздействия он не сломался.

Укладка теплоизоляционных материалов

Главной особенностью этой технологии является установка их внахлёст, т. е. между панелями должен отсутствовать зазор, который нужен для компенсации температурных деформаций фасадных панелей.

Через слои теплоизоляции и мембраны в стену делают отверстия, в которые устанавливаются тарельчатые дюбели, при помощи их закрепляются мембрана и утеплитель. Укладка теплоизоляции производится снизу вверх, а первый ряд укладывается на цоколь.

Мембрана крепится с наружной стороны утеплителя внахлёст от 100 миллиметров. Внутренняя сторона плотно прикрепляется на теплоизоляцию. Нахлест материала нужно проклеивать уплотнительной лентой для избегания попадания конденсата на утеплитель.

Vонтаж такой системы покажется совсем несложным в сравнении с остальными методами отделки. Стоит помнить, что крепёжные детали и профили должны выдерживать большие нагрузки, как минимум, самого фасада. Но также при самостоятельной установке может возникнуть закупорка воздушного промежутка. Это происходит при плохой фиксации мембраны — фасадные панели будут получать дополнительную нагрузку.

Для того чтобы защитить несущие стены от негативного воздействия температур внешней среды, воды и различных механических повреждений все чаще выбирают вентилируемые фасады.

Данная конструкция, кроме защитных функций, выполняет роль декоративного покрытия, которое облагораживает внешность здания, и еще позволяет сохранить тепло внутри дома. Все это достигается с помощью нескольких материалов, которые обязательно нужно использовать во время установки навесного фасада.

Особенности


Керамогранитная плитка Конструкция вентилируемого фасада имеет ряд особенностей:

  • Обладает высоким уровнем теплопроводности.
  • Осуществляет дополнительную вентиляцию.
  • Избавляет здание от влажности и сырости.
  • Способствует экономии средств при приобретении строительных материалов.
  • Может применяться для облицовки зданий из различных типов материалов.
  • Поддерживает возможность установки фасада любой цветовой гаммы.
  • Обладает высоким уровнем звукоизоляции.
  • Снижает затраты на отопительную систему.
  • Имеет длительный срок эксплуатации (более полувека).
  • Стойкая к внешним повреждениям.
  • Монтируется в сжатые сроки.
  • Характеризуется легкостью процесса сборки и установки.

Кроме положительных качеств есть и минусы:

  • При несоблюдении основных правил эксплуатации может возникнуть угроза возгорания материалов.
  • Процедуру установки рекомендуется проводить под наблюдением профессионалов.
  • На монтаж вентилируемых фасадов не распространяются правила ГОСТ.
  • При монтаже вентилируемого фасада неквалифицированными рабочими возникает риск повреждения и разрушения здания.

Композитные панели цена

Композитные кассетыВизуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работКол-воРасходСтоимость за ед. изм.Цена
Монтаж композитных панелей с подсистемой из алюминия.1м21850       1 850,00 ₽
Итого:       1 850,00 ₽
Кронштейн несущий КН-1000,90,976                  68,03 ₽
Кронштейн опорный КН-1002,12,155         115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-702,252,25174               391,50 ₽
Комплектующий материал
Наименование и размерКол-воед. из.Стоимость за ед. изм.Цена
Расходные материалы для монтажа композитных панелей1м2.150          150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)1м2.520          520,00 ₽
композитная панель RAL (*Любой цвет по проекту)1м2.1020       1 020,00 ₽
Транспортные расходы и сборка.1шт.По Москве.       3 000,00 ₽
Итого:        4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:  6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

  1. Штифтовое крепление камня
  2. Пропил торцевой
  3. Кайлы
  • Вертикальная
  • Горизонтально-вертикальная
  • Межэтажная

Проектирование камня

  1. По чертежам и планам
  2. По геодезии
  3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

  1. Консоль несущую
  2. Планку стартовую под плитку
  3. Рядную шину
  4. Прокладка консоли
  5. Вставка горизонтальная
  6. Направляющая 65*30*1,2 мм. (С-обр.)
  7. Планка внешнего угла.
  8. Угловой элемент L-образный

Как сделать крепление профнастила

Монтаж профилированного листа представляет собой его фиксацию к каркасу.

Оцинкованным саморезом с резиновой прокладкой крепится гофра с шагом 35 см. Саморезы для профнастила имеют резьбу и специальный наконечник в виде сверла. Производят их как правило из высокопрочной легированной углеродистой стали марки С1022 с финишным цинковым покрытием. Конструкция самореза с таким наконечником позволяет крепить их к каркасу без предварительного просверливания отверстий.

Так саморезы под профнастил диаметром 4,8 мм могут просверлить металл толщиной 2,5 мм.

Прорезиненные прокладки защищают полости строительного материала от влаги.

Листы укладываются всегда внахлест 5 см. При резке металла снимается заусенца, чтобы не порезаться.

По всему периметру дома (углы, двери, окна) фиксируются доборные элементы. Тогда строение получает завершенный и аккуратный внешний вид.

Внимание! Нельзя использовать пробойник и гвозди. Крепление профнастила саморезами. Крепление профнастила саморезами


Крепление профнастила саморезами

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

  • Простота и удобство сборки.
  • Широкий ассортимент различных декоративных отделок.
  • Малый вес конструкции, которая не оказывает влияния на несущую стену.
  • Возможность проведения монтажа в любое время года и в различных климатических условиях.
  • Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
  • Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

  • Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
  • Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
  • Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
  • Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
  • При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

https://youtube.com/watch?v=BdCBQKH8cAA

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Выбор утеплителя

Вентилируемый фасад обязательно подвергается процедуре утепления. Для этого можно использовать следующие типы материалов:

  • Минеральная вата. Один из наиболее часто используемых типов утеплителей. Обладает высоким уровнем сохранения тепла, паропроницаемости и имеет низкую стоимость.
  • Базальтовая вата. Достаточно жесткий и долговечный материал. Выпускается в виде рулонов и плит.
  • Пенопласт. Высокий уровень теплоизоляции. Устойчив к влажности. Обладает низким уровнем паропроницаемости.
  • Пенополистирол. Материал обладает высоким уровнем прочности. Имеет достаточно высокую стоимость. Также обладает низкими свойствами паропроницаемости.


Виниловый наружный сайдинг

Основные составляющие

Навесной вентилируемый фасад состоит из нескольких слоев разных материалов, которые выполняют отведенную именно ему функцию.

  1. Утеплитель. В качестве утепляющего материала используют минеральную вату, пенопласт или пеноплекс.
  2. Паро- и гидроизоляция, ветрозащитный слой. В строительных магазинах продается множество пленок, которые выполняют данную функцию, и не позволяют жидкости накапливаться как на поверхности несущих стен, так и в самом утеплителе.
  3. Система навесных фасадов. Проще говоря, каркас, на который будет крепиться декоративная отделка. Может быть деревянным или металлическим.
  4. Вентиляционный зазор. Позволит воздуху без ограничений циркулировать между облицовкой и утеплителем. Его размер может колебаться в приделах 2–6 см.
  5. Материал для внешней облицовки. Сделает здание более современным и привлекательным.

Таким образом, каждый последующий слой защищает друг друга и несущие стены, благодаря чему вся конструкция может прослужить до 50 лет. Если что и надо будет поменять на протяжении этого времени, так это декоративный материал, поскольку он больше всего подвержен влиянию внешней среды.

Общие сведения

Благодаря этим элементам каркаса между слоем утеплителя и внутренней поверхностью навесных панелей будет образовываться вентиляционный зазор, в котором постоянно циркулирует восходящий поток воздуха, который будет уносить влагу из слоя утеплителя. Для предотвращения выхода воздуха из слоя утеплителя его накрывают пароизоляционной ветрозащитной пленкой.

Несущий каркас вентилируемого фасада

В такой тип каркаса входят:

  • Кронштейны, которые следует крепить непосредственно к стене.
  • Несущие вертикальные и горизонтальные профили, к которым прикрепляют навесные панели.

Главным назначением несущего каркаса является то, что их надежно прикрепляют к стене так, чтобы между панелями и слоем утеплителя оставался воздушный вентилируемый зазор. Как правило, в качестве утеплителя используют минеральную вату, но возможно использование других материалов. При этом клеевые и прочие «мокрые» технические процессы отсутствуют – все соединения исключительно механические.

Навесной каркас вентилируемого фасада

Для каркасов в навесном фасаде используют обычные алюминиевые и стальные профили:

  • Полосы, квадратные и прямоугольные трубы.
  • Уголок.
  • Прутки и тавры.
  • Швеллеры.

Помимо этого, используют некоторые подвиды профилей, которые предназначены специально для установки навесных панелей:

  • Двутавровые балки.
  • L-образные профили.

Популярные системы вентфасадов

На рынке навесных конструкций чаще всего встречаются следующие системы навесных вентилируемых фасадов:

  • Nordfox. Такие вентфасады
    изготавливаются из алюминия, который с легкостью поддается обработке. Система
    оснащается прочными кронштейнами, которые не деформируются даже при серьезных
    нагрузках.
  • Зиас. Эти
    вентфасады пользуются популярностью не только у частных строительных компаний,
    но и у крупных холдингов. При их изготовлении используют оцинкованное железо и
    нержавейку, которые не подвержены коррозии.
  • Градо. Система
    изготавливается из высокопрочной стали, поверхность которой обработана
    полимерами для предотвращения появления и развития коррозии. Вентфасад состоит
    из каркаса и облицовочного покрытия, которое может быть выполнено из металла,
    керамогранита или камня.
  • U-kon. Такие вентфаасады
    считаются наиболее универсальными, так как они подойдут для любых видов
    утеплителей и отделочных материалов. Изготавливаются из алюминия, надежно
    защищены от появления ржавчины.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

  • Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
  • Составление графика работ.
  • Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
  • Создание сметной документации для расчёта окончательной стоимости.
  • Передача окончательного проекта заказчику.

Стоимость вентфасада из керамогранита

Вариации подсистем: В качестве системы крепления подойдёт как классическая схема сборки конструкции на кляммерах видимых из нержавеющей стали, так и монтаж керамогранита на клеевой химический состав следующих вариаций сборки:

По типу каркаса:

  • Вертикальная конструкция
  • Горизонтально-вертикальная система
  • Система в плиты перекрытия (межэтажная)

По типу металла:

  • Алюминиевая (тип 1)
  • Нержавеющая (тип 2)
  • Оцинкованная с защитным покрытием (тип 3)

Стоит отметить выбор удобства системы перед непосредственной сборкой на фасаде и скорости осуществления строительно-монтажных работ, ведь от этого зависит целый процесс воссоздания нового фасада. Тут стоит выделить алюминиевый вариант подсистемы крепления, он быстро проектируется и стоит недорого.

Если речь идёт о сильноагрессивной среде, морском климате или объекте в системах транспортных тоннелей, где важна безопасность и качество стоит на первом месте, лучше применять нержавеющий тип конструкции в ущёрб скорости сборки (коррозионностойкую сталь сложнее устанавливать, дольше собирать узлы и проводить выравнивающие работы по фасаду.

Об этом говорит ценовой срез и обратная связь от нашего отдела маркетинга на протяжении трёх лет, обращались за консультацией и к другим специалистам, к примеру к блогеру Пахомову (исследования НФС на объектах)

Статистика систем: 30% алюминиевые системы, 10% нержавеющие и 15% комбинированные (оцинкованные и нержавеющие системы) то есть кронштейны применяются из нержавейки, фиксаторы панелей тоже из коррозионностойкой стали, профиль оцинкованный окрашенный.

Фиброцементные плиты

Если речь идёт о быстром закрытии строительных объемов и раскрое облицовочных панелей в процессе монтажа, поможет такой прекрасный тип облицовочных панелей как фиброцемент. Дело в том, что фиброцементные плиты обладают свойством долговечности и вполне удобно монтируются на заклёпку с широким бортиком как на вертикальные направляющие, так и на межэтажный или перекрёстный каркас.

В системах крепления применяется более широкая направляющая не менее 80 мм., и более для удобства сборки и стыковки плит, что позволяет выполнить технологическую карту монтажа и требования завода, для соблюдения правильности сборки НФС и требований по гарантии завода изготовителя. Конструкцию можно смонтировать применяя и более простые направляющие 40-50 мм., однако в таком случае прийдется проводить двухуровневую пробивку направляющих на стыке плиты, или нарушать монтаж и краевое расстояние плиты от направляющей.

Заводы изготовители фиброцемента:

  • LTM (Калужская область, г. Балабаново)
  • LATONIT (Россия, Завод Лато, Мордовия, Чамзинский район, р.п. Комсомольский.)
  • ETERNIT (Европа, Нидерланды, г. Гооре.)
  • CEMBRIT (Финляндия, Муяла, г. Лохья на расстоянии 45 км от Хельсинки.)
  • ВИКОЛОР (Россия, Завод Волна, г. Красноярск.)

Каждый завод выпускает свой вариант широкоформатной панели и отличается по фактурам и способу обработки и покраски панелей исходя из потребности рынка. Как правило поставляются гладкоокрашенные матовые и глянцевые плиты в листах или нарезке в определённый размер панелей, однако исходя из технического задания по концепции, иногда лучше заказать материал в листах и производить раскрой непосредственно на объекте.

Монтажные работы по обустройству фасадов. С чего начать

Перед началом работ по монтажу подсистемы, на которую будет крепится вентилируемый фасад, необходимо произвести небольшую экспертизу здания. Она производится путем зрительного осмотра поверхности стен с внутренней и наружной стороны на наличие трещин и сколов. При их обнаружении дефекты должны быть заделаны. Неглубокие трещины и сколы просто заштукатуриваются цементным раствором (марка раствора не ниже М100) или готовыми сухими смесями. При использовании сухих смесей для ремонтных работ необходимо соблюдать пропорции их приготовления и технологию нанесения, то есть если смесь для внутренних работ, то и применяться она должна внутри здания.

При нанесении штукатурного раствора толщиной более 1 см, на очищенную поверхность рекомендуется набить металлическую сетку, например, ЦПВС с размером ячейки 20х20 мм. Закрепить ее можно при помощи обычных дюбелей, которые свободно забиваются молотком в случае производства работ по кирпичным стенам. Если же стена бетонная, то применяется монтажный пистолет либо предварительное засверливание.

При наличии сквозных трещин при необходимости их анкеруют анкерными болтами путем засверливания их на нужную глубину — делается это для того, чтобы избежать дальнейшего увеличения трещины. Кроме того, в обязательном порядке трещина заполняется специальным ремонтным раствором по всей своей глубине, с предварительной зачисткой и удалением отваливающихся кусков.

Облицовочные материалы для вентфасадов

Можно условно разбить материалы для вентилируемых фасадов на группы:

  • Под камень – к ним относятся керамогранит, а также натуральный и искусственный камень.
  • Под кирпич – в эту группу входят фиброцемент, облицовочный кирпич, клинкерная плита и литьевой бетон.
  • Металлический сайдинг, кассеты и панели.
  • Пластиковые – линеарные панели из ПВХ, а также виниловый сайдинг. Эта группа материалов имеет малый вес, и отлично крепится на деревянные каркасы.
  • Под дерево – термодревесина, блокхаус, а также керамогранит, выполненный под древесину.
  • Стекло – стеклопанели, изготавливаемые из противоударного стекла, а также солнечные батареи.

Выбор материала для фасада зависит как от финансовых возможностей, так и от вкусовых предпочтений хозяина дома. Перед принятием решения о выборе того или иного материала для вентилируемого фасада, стоит просмотреть фото, выложенные в интернете.

Фасадная облицовка дома вносит изменения в эксплуатационные свойства стен. Теплоизоляция дома, его механическая защита, стойкость к влияниям атмосферы – все эти параметры могут существенно корректироваться созданием дополнительного слоя поверх несущей стены. Одним из способов не нарушить оптимальные характеристики постройки является утепление стен с вентилируемым фасадом.

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

  • Для закрепления кронштейна на несущей стене используется анкерный дюбель.
  • При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

  • Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
  • В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
  • Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

  • Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
  • Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
  • Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

  • Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
  • Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
  • Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Что такое вентилируемый фасад?

Вентилируемый фасад, далее (ВФ, вентфасад), представляет собой сборную конструкцию, состоящую из несущей системы и облицовочных панелей. Металлический каркас крепится непосредственно к стене здания обеспечивая возможность крепления декоративных облицовочных панелей и свободную циркуляцию воздуха.

В общем случае, любой вентфасад включает в себя следующие основные узлы:

1. Узел крепления кронштейна к несущему основанию. В качестве крепежа, чаще всего, используется анкерный дюбель. Кронштейн в этом случае является промежуточным элементом, обеспечивающим возможность крепления горизонтальных и вертикальных профилей.

2. Узел соединения кронштейнов и направляющих профилей. Конструктивные особенности этого узла зависят от типа профиля и используемых облицовочных панелей. Подробное описание этого узла можно найти в инструкции по монтажу.

3. Узел оконного откоса. Конструкция этого узла позволяет выполнить облицовку дверных и оконных проемов с соблюдением требований пожарной безопасности и свободного доступа воздуха в вентилируемое пространство.

4. Узлы внутренних и наружных углов. В этих элементах используются специальные кронштейны и угловые профили. В некоторых системах в целях пожарной безопасности в внутренние угловые направляющие устанавливаются противопожарные пластины.

5. Узел парапета и цоколя. Эти элементы каркаса должны не только обеспечивать надежное крепление облицовки, но и способствовать циркуляции воздуха в вентилируемой зоне. Для этого нижняя планка изготавливается из перфорированного материала.

6. Узел противопожарной отсечки. Элемент предназначен для предотвращения распространения огня во внутренней полости фасада.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
