Как обрезать отопление
Как отказаться от отопления в многоквартирном доме?
Документы
Документальную часть мы затронем лишь отчасти. Проблема весьма болезненная; разрешение на отключение от ЦО дается организациями крайне неохотно, и часто его приходится выбивать через суд. Вполне возможно, что в вашем случае будет куда полезнее не техническая статья, а консультация сведущего в Жилищном Кодексе юриста.
Основные этапы таковы:
- Уточняем, есть ли техническая возможность для отключения. Именно на этом этапе предстоит большая часть трений: ни ЖКХ, ни поставщики тепла не любят терять плательщиков.
- Готовятся технические условия для автономной системы отопления. Вам нужно вычислить примерное потребление газа (в случае, если будете отапливаться им) и показать, что вы способны обеспечить безопасный для конструкций здания температурный режим в квартире.
- Подписывается акт пожарного надзора.
- Если вы планируете установить котел с закрытой горелкой и отводом продуктов сгорания на фасад здания — вам потребуется разрешение, подписанное Санэпиднадзором.
- Лицензированная монтажная организация нанимается для составления проекта. Вам понадобится полный пакет документов — от инструкций к котлу до копии лицензии монтажников.
- После завершения монтажа представитель газовой службы приглашается для подключения котла и его первого запуска.
- Последний этап: вы ставите котел на постоянное сервисное обслуживание и уведомляете о переходе на индивидуальное отопление организацию-поставщика газа.
Техническая сторона
Отказ от отопления в многоквартирном доме связан с тем, что вам нужно демонтировать все отопительные приборы, не нарушив работу системы отопления. Как это делается?
В домах с нижним розливом стоит отдельно разобрать два случая:
- Если вы живете на верхнем этаже, вы получаете согласие нижних соседей и переносите перемычку между парными стояками к ним в квартиру. Тем самым вы полностью изолируете себя от ЦО. Разумеется, вам придется оплатить и сварочные работы, и монтаж воздушника, и косметический ремонт потолка у соседей.
- На среднем этаже демонтируются только отопительные приборы, причем со сваркой и срезанием подводок. В стояк врезается перемычка того же диаметра, что и остальная труба. Затем стояк по всей длине тщательно теплоизолируется.
Как выгонять воздух из системы отопления в доме с циркуляционным насосом в котле
Современные котлоагрегаты оборудуют встроенными насосными агрегатами, обеспечивающими принудительное движение теплоносителя. Последовательность действий при развоздушивании для них идентична мероприятиям, рекомендованным для закрытых и открытых схем. Однако для насосных агрегатов с мокрым ротором существует ряд отличий.
При первом запуске отопления после наполнения контура теплоносителем необходимо стравить газ из корпуса насоса. Если этого не сделать, могут выйти из строя подшипники скольжения или заклинит ротор. Для спуска необходимо на несколько оборотов открутить отверткой винт, расположенный с торца насоса. Когда из-под него потечет жидкость, завернуть обратно. После этого запустить насосный агрегат и через несколько минут повторить процедуру уже на работающем устройстве.
Как выгнать воздух из системы отопления в частном доме с насосом закрытого типа
Автономные системы обогрева с циркуляционным насосным агрегатом чаще всего делают закрытыми. В них отсутствует накопительный бак, в который могут попадать излишки газа, и поддерживается положительное давление. Эти факторы, а также нарушение технологии монтажа приводят к завоздушиванию, когда теплоноситель вытесняется из трубопроводов и радиаторов. Процесс сопровождается охлаждением отопительных приборов и перегревом котлоагрегата.
Возможность спуска воздушной пробки из закрытого отопительного контура предусматривают на этапе проектирования и монтажа. Для этого в самых верхних точках устанавливают спускные краны или автоматические воздухоотводчики. В первом случае воздушные массы спускают вручную, открывая запорную арматуру, стравливая газ до появления жидкости.
Автоматические воздухоотводчики не нуждаются в ручном управлении. В них газ скапливается в поплавковой камере, откуда он сбрасывается в атмосферу, пока пространство не заполнится водой. Однако загрязнение теплоносителя солями и продуктами коррозии может привести к залипанию сбросного клапана. В этом случае стравливание выполняют вручную, а воздухоотводчик чистят или меняют на новый.
Отопительные системы с верхней подачей воды
Теплоноситель – в данном случае вода – подлежит нагреву и подаче в верхнюю часть отопительной системы посредством трубопровода. Труба, применяемая для подачи воды должна обладать большим диаметром по сравнению с трубами, которые отвечают за подачу воды к радиатору. Это необходимо для достижения наибольшего сопротивления теплового обмена. Горизонтальные трубы надлежит устанавливать с минимальным уклоном в пределах одного сантиметра на подгонный метр.
После непосредственного отопления помещения вода переходит в котел по специализированной трубе – обратке. Здесь она подогревается заново и цикл движения воды повторяется. Котел для нагрева располагается в самом низком участке системы, под радиаторами. Обычно, эти элементы устанавливаются в котельных, для которых выделяются подвальные помещения.
Почему не продавливает систему отопления циркуляционный насос
Вы здесь: >> Радиаторное отопление своими руками >> Проектирование отопления дома >> Нет циркуляции теплоносителя в системе отопления — в чём причины?
Если нет циркуляции теплоносителя в системе отопления, то ни о каком комфортном житие-бытие в доме зимой и говорить нечего. Потому что, сколь котёл ни «раскочегаривай», а радиаторы всё равно будут холодными.
Однако думать об этом нужно не тогда, когда система «работала, работала и вдруг перестала», а ещё на стадии проектирования, т. е. сейчас.
В этой статье разберёмся с проблемами, приводящими к плохой циркуляции теплоносителя.
Причины плохой циркуляции теплоносителя
Циркуляции теплоносителя в системе отопления может не быть по следующим причинам:
- недостаточная мощность циркуляционного насоса (или насосов, если их больше, чем один). По этой причине теплоноситель просто не доходит до самых удалённых от котла радиаторов, вот они и холодные (или чуть тёплые, отчего всё равно не легче). О том, как подобрать мощность циркуляционного насоса, есть несколько статей и видео в разделе по расчётам отопления;
- не установлены обратные клапаны. Обычно их отсутствие «болезненно» для сложных систем с несколькими контурами. Обратные клапаны служат для того, чтобы теплоноситель двигался по нужному контуру и в нужном направлении (подробней читайте дальше);
- загрязнение системы. Бывает, что трубы забиты по всему диаметру, – какая уж тут циркуляция! Лечится это только одним способом: заменой труб. Это как раз тот случай, когда лучшее лечение – профилактика. И «профилактику» следует проводить ещё на стадии монтажа трубопровода и радиаторов. Во-первых, следить, чтобы внутрь труб не попал мусор. Для этого, убедившись сперва, что внутри ничего нет, торцы труб закрываем до монтажа чем-нибудь. Например, это удобно простыми полиэтиленовыми пакетами. Во-вторых, мусор может быть в радиаторах. Даже в новых! Так что проверяем и избавляемся;
- диаметр труб слишком мал. Маленький диаметр труб – большое гидравлическое сопротивление – насос не в состоянии «продавить» теплоноситель по всему трубопроводу – нет циркуляции в системе отопления (ну, или она настолько плоха, что всё равно, что её нет). Опять-таки, на этапе проектирования нужно рассчитать гидравлическое сопротивление;
- скопление воздуха в системе (завоздушивание). Воздух, конечно, не мусор, но воздушные пробки точно так же не дадут теплоносителю свободно циркулировать. Воздушные пробки могут появляться из-за нарушений правил монтажа отопительной системы. Избавиться от воздуха просто – установить автоматический воздухоотводчик в самой высокой точке системы и краны Маевского на радиаторах.
Циркуляция теплоносителя в комбинированной (разветвлённой) системе отопления
Начнём разбор циркуляции теплоносителя со сложной системы – тогда с простыми схемами вы разберётесь без проблем.
Вот схема такой системы отопления:
В ней три контура:
1) котёл – радиаторы — котёл;
2) котёл – коллектор — водяной тёплый пол — котёл;
3) котёл – бойлер косвенного нагрева — котёл.
Во-первых, обязательно наличие циркуляционных насосов (Н) для каждого контура. Но этого мало.
Чтобы система работала, как мы того хотим: бойлер отдельно, радиаторы – отдельно, нужны обратные клапаны (К):
Без обратных клапанов, допустим, мы включили бойлер, однако и радиаторы «ни с того, ни с сего» начали греться (а на дворе лето, нам всего-то нужна была горячая вода в водопроводе).
Причина? Теплоноситель пошёл не только в контур бойлера, который нам сейчас нужен, а и в контуры радиаторов.
А всё потому, что мы сэкономили на обратных клапанах, которые не пропустили бы теплоноситель, куда не надо, а позволили бы каждому контуру работать, независимо от других.
Даже если у нас система без бойлеров и не комбинированная (радиаторы + водяной теплый пол), а «только» разветвлённая с несколькими насосами, то и тогда на каждую ветку ставим обратные клапаны, цена которых однозначно меньше, чем переделка системы.
Фильтр грубой очистки
Как было сказано выше, одной из причин того, что нет циркуляции теплоносителя, может оказаться скопление мусора в трубопроводе. Чтобы этого стопроцентно избежать, опять-таки, не экономим на копейках, а ставим перед каждым устройством фильтр грубой очистки:
С помощью фильтра поймать грязь проще, чем исправлять последствия засорения трубопровода или теплообменников котла.
Чистить фильтр нужно регулярно. И делать это очень просто: закрываем вентили до и после фильтра – откручиваем пробку (1) на фильтре – вынимаем и промываем под краном сеточку – вставляем её на место и закручиваем пробку. Всё. Не то, что трубы менять
Как правильно составить схему отопления?
Котёл отопления на чердаке
Составляя схему разводки отопительной системы, которая имеет естественную циркуляцию, нужно учесть особенности проектирования и правильно выбрать, и купить комплектующие элементы
- Магистральные трубы. Оптимальный диаметр для магистральных труб – 32 – 40мм. Это позволит компенсировать трение теплоносителя об их внутреннюю поверхность. Материал, который более всего отвечает этому требованию – полимеры. Трубы из полимеров идеально гладкие, что обеспечивает минимальное трение.
- Составляя схему разводки нужно максимально избегать поворотных элементов, увеличивающих гидравлическое сопротивление в отопительной системе.
- Длина разгонного стояка должна превышать высоту последнего потолка в строении, а бачок вообще устанавливается на чердаке.
- Необходимо подбирать «правильную» запорную арматуру, которая не будет влиять на работу всей системы отопления с естественной циркуляцией.
ВАЖНО! Что исключить изменение потока теплоносителя, обязательно нужно установить на «обратку» клапан. Особенно это важно при запуске системы с небольшой разницей температуры воды.
Почему так важен уклон?
Система теплообеспечения с принудительной циркуляцией и естественной мало отличаются друг от друга. Разводка, применяемые материалы, радиаторы отопления, все это может быть идентичным, но вот наличие уклона – обязательно!
Уклон – расположение подающего трубопровода в наклонном состоянии от разгонного стояка к радиаторам отопления. Соотношение нижней и верхней точки стояка должно быть 1 к 10, что обозначает отклонение каждого метра трубы должно составлять 1 см. Это по отношению к подающей трубе. Для «обратки» применяется уклон в противоположную сторону. То есть, от отопительных радиаторов выполняется уклон к нагревательному прибору (котлу). Это дает возможность создавать гравитационное воздействие на воду, проходящую по обратной магистрали.
Преимущества отопительной системы на основе естественной циркуляции
Минимальный набор оборудования для данной системы
Чаще всего, владельцы жилья выбирают отопительные системы с естественной циркуляцией по следующим причинам:
- Легкость монтажа, эксплуатации и обслуживания системы.
- Не требуется устанавливать дополнительное оборудование, что экономит финансы домовладельца.
- Экономия электроэнергии. Даже если нет электропитания для котла, система будет продолжать функционировать. Такая энергонезависимость позволяет сохранить тепло в доме при морозах и отсутствии электричества.
- Ремонтопригодность. В случаях протечки или выхода из строя батареи домовладелец может легко устранить неполадки не вызывая специалистов.
- При снижении температурных показателей система саморегулируется: поток теплоносителя увеличивается.
- Возможность самостоятельной установки системы.
Есть ли недостатки в отопительных системах с естественной циркуляцией?
Без уклона такие трубы монтировать нельзя
Недостатки тоже присущи системе теплоснабжения, которая функционирует самотеком:
- ограничение по длине магистральных труб и объему помещения для отопления
- высокие показатели по инертности
- необходимость уклона
- желательно выполнять открытую разводку
- осуществление постоянного контроля уровня воды в баке расширения
- желательно применять магистральные трубы с увеличенного диаметра
- возможность замерзания при слабом потоке
Выбирайте оптимальный вариант для теплоснабжения дома, который будет вам выгоден!
Как бороться с воздушными пробками
Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.
Как спустить воздух в многоэтажном доме
Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru
В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.
При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.
Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru
Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.
Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.
Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru
Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.
Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.
Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.
Чем отличаются открытые системы от закрытых?
Любую гидравлическую систему отопления можно представить в виде комплекса отопительного оборудования и нагревательных приборов, объединенных в определенном порядке в одно целое с помощью труб.
В системах отопления устанавливают расширительный бак, так как нагревающийся теплоноситель увеличивается в объеме. Если бак сообщается с наружным атмосферным воздухом, то систему отопления называют открытой. Изолируя расширительный бак от взаимодействия с атмосферным воздухом, получают отопительную систему закрытого типа. В открытых системах происходит испарение теплоносителя, поэтому приходится следить за уровнем воды в баке и доливать при возникновении такой необходимости. В закрытых системах. оснащенных расширительными баками мембранного типа, такой проблемы не возникает.
Монтаж отопительной системы, включающей котел, открытый расширительный бак, радиаторы, запорную арматуру, воздухоотводчики, циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя
Как выгнать воздух из системы?
Проще всего и если система сделана правильно, подойти к клапану, открыть его, выпустить воздух до момента, пока пойдет вода, и закрыть. Так делаю я в своей системе уже более десяти лет и меня все устраивает.
Это кран Маевского. Ему за это изобретение, наверное, Нобелевскую премию надо дать!
Действовать с этим клапаном нужно следующим образом. Одной рукой держим белую часть, ибо она будет болтаться и вода забрызгает наши стены. Второй рукой мы откручиваем винтик посередине. А как же мы держим кружку, в которую вода будет сливаться? Правильно! Третьей рукой!
Это усовершенствованный кран (см мои претензии к стандартному)
Заметьте, нет никакой гарантии того, что после накручивания, дырочка будет смотреть строго вниз. Но все равно лучше, чем обычный. Интересно, если стандартный кран выдумал гений Маевский, то кто этот кран выдумал? А вот, кстати, Маевский – это неизвестный герой. Кто-то придумал – и пошло.
Если система самотечная и в ней нет клапанов для спуска воздуха, но есть уклоны, то нужно ждать, когда воздух выйдет сам через расширительный бачок. При этом циркуляции в системе быть не должно. Система должна быть холодная. Ждать можно долго. Можно и день, и три дня, и неделю. Все зависит от длины магистралей, от диаметра труб и от крутизны уклонов. Такое ожидание характерно еще и при заливке системы сверху. Другими словами, если ваша система работает, но плохо, и вы хотели бы, чтобы пузыри вышли сами, то вам надо выключить котел, выключить мотор, если он есть, и дать системе остыть. Греющаяся система имеет циркуляцию и эта циркуляция будет мешать выходу воздуха на тех участках, где циркуляция и выход пузырей идут в разных направлениях.
Автоматические воздухоотводчики надо ставить в самых высоких точках отопления. Они не должны включаться в группу безопасности. Сейчас появились такие странные группы безопасности типа трезубцев. На одном зубе манометр, на другом аварийный клапан, на третьем воздухоотводчик. Я считаю этот трезубец глупым и наглым ходом по вытаскиванию из нас лишних денег. Воздухоотводчик на этом трезубце лишний. Его включили для того, чтобы денег лишних с нас срубить. На выходе из котла воздуха не бывает. Воздух скапливается в самых верхних точках. А котел этой верхней точкой не является. Котел – это, можно сказать, продолжение обратки. А в обратке воздуха не бывает.
Воздухотоводчик лишний, но зато какая красивая деталь!
Можно ли выгнать воздух сильным напором воды?
Теоретически можно, на практике очень трудно. Для этого нужен мощный насос с большим давлением (больше двух атмосфер). Выгнать таким образом можно воздух только из открытой системы. Еще в системе не должно быть слишком много ветвей, или те ветви, которые не прогоняются, надо закрыть. Обычно при этом методе сильно переливается расширительный бачок. Нужно большой опыт и искусство, чтобы этим методом пользоваться.
Изгнание воздуха сливом воды
А вот это самый популярный способ “прокачки” самотечных систем. Сливается большой объем воды снизу с одновременной заливкой сверху. Пузырь, таким образом, сдвигается, разбивается и выводится из того места, где он застрял. Этот метод олицетворяется с мучениями русского (не знаю, как у других народов) народа с самотечным открытым отоплением.
Надеюсь на успешное решение проблем воздушных пробок в вашем отоплении.Дмитрий Белкин.
Статья создана 14.09.2015
Основные проблемы с отоплением и методы их устранения
При эксплуатации водяной отопительной системы в частном доме могут возникать различные проблемы. Неполадки, которые происходят в обогревательных элементах и арматуре, возможно, устранить своими руками. Некоторые общие проблемы также решаются хозяевами самостоятельно. Задачи, связанные с ремонтом котла, требуют специальных знаний и опыта. Их лучше доверить специалистам.
Батареи плохо работают, не нагреваются
Причин слабого нагрева батарей в частном доме может быть несколько. Основные источники проблемы:
- В систему отопления попал воздух и образовал пробки.
- Радиаторы забились грязью и уже не обеспечивают достаточный теплообмен.
- Давление в системе отопления упало и не продавливает весь контур.
- Монтаж отопительного оборудования выполнен с нарушениями.
- Кто-то перекрыл краны у батареи.
Первым делом желательно спустить воздух. В современных радиаторах для этого предусмотрены специальные краны Маевского.
Важно! Следует быть аккуратным с открытием крана. Отодвинуть лишние предметы, подставить под спускное отверстие посудину
Если выпуск воздуха не помог, то желательно заняться промывкой системы. Откручивается пробка у батареи и подставляется большая ёмкость. Хорошо, если в системе предусмотрен краник для таких случаев. Желательно сливать воду до тех пор, пока жидкость не станет чистой. В особо сложных случаях придётся снять батарею целиком и отдельно промыть под давлением.
Давление в системе отопления частного дома создаётся циркуляционным насосом и расширительным баком. Для поднятия давления часто достаточно открыть вентиль у котла и впустить в систему дополнительное количество теплоносителя. Такая проблема нередко возникает в двухконтурных отопительных приборах.
В случае неправильного монтажа разобраться с проблемой непросто. Лучше пригласить специалистов.
Падает давление
Когда давление периодически падает, то это говорит об одном из трёх явлений:
- В элементах оборудования образовалась течь.
- Из системы медленно выходит воздух.
- Происходит обкатка новых алюминиевых батарей.
Для обнаружения места утечки внимательно осматриваются все части отопительной системы. Там, где вода просачивается наружу, почти всегда появляются следы коррозии или белый соляной налёт. Когда утечка происходит в насосе и элементах котла, обязательно их обследовать. Для проверки расширительного бачка достаточно нажать на ниппель. Брызги из этой части гидрокомпенсатора будут означать, что придётся менять мембрану.
Часто периодическое падение давления в системе связано с неправильным заполнением её теплоносителем. Во время первого запуска или после непредвиденной остановки работы оборудования в систему может попасть воздух. Циркулируя по трубам, воздух будет потихоньку удаляться, и давление будет падать. В этом случае советуют произвести сброс воды в самой удалённой от котла точке при включённой подпитке.
Алюминиевые батареи имеют свойство на начальном этапе своей работы гасить давление. Происходит такой эффект из-за процессов окисления внутри радиаторов.
Разбалансировка
Балансировка в домашней системе отопления необходима для равномерного распределения тепла между радиаторами.
Чётко отбалансировать подачу воды в радиаторы возможно только с помощью специального прибора.
В домашних условиях калибровка идёт по температуре батарей. Подача регулируется кранами. У самой дальней точки вентили открываются полностью, и далее идут к котлу по убыванию мощности струи. На ближайшем к АГВ радиаторе вентиль открывается совсем немного. Процесс выравнивания длительный и весьма утомительный, при отсутствии соответствующего опыта.
Отсутствие циркуляции
Движение теплоносителя в системе отопления реализуется двумя способами: принудительно или посредством конвекционных потоков. Отсутствие циркуляции в контуре приведёт к тому, что батареи будут холодными при исправном котле. Нарушить движение воды по магистрали может поломка насоса или затор в трубах. Причиной пробки служит грязь, воздух в больших количествах, наплывы в местах спайки полипропиленовых труб, наросты из ржавчины внутри стальных конструкций. Иногда циркуляция нарушается ледяной пробкой на участке.
Последствия холодной обратки
Схема для нагрева обратки
Иногда, при неправильно спроектированном проекте обратка в системе отопления холодная. Как показывает практика то, что комната не получает достаточно тепла при холодной обратке, это еще пол беды. Дело в том, что при разной температуре подачи и обратки, на стенках котла может выпадать конденсат, который при взаимодействии с углекислым газом, выделяющимся при сгорании топлива, образует кислоту. Она то и может вывести котел из строя значительно раньше времени.
Чтобы этого избежать, необходимо очень тщательно продумать проект системы отопления, особенное внимание необходимо уделить такому нюансу, как температура обратки. Или же включить в систему дополнительные приборы, например, циркуляционный насос или бойлер, который будет компенсировать потери теплой воды
Варианты подключений радиатора
Теперь мы более чем уверенно можем сказать, что при проектировке системы отопления подача и обратка должны быть идеально продуманы и настроены. При неправильной конструкции можно потерять более 50% процентов тепла.
Существует три варианта врезки радиатора в систему отопления:
- Диагональная.
- Боковая.
- Нижняя.
Диагональная система дает самый больший коэффициент КПД, и поэтому является более практичной и эффективной.
На схеме представлена диагональная врезка
Как регулировать температуру в системе отопления?
Для того, чтобы отрегулировать температуру радиатора и снизить разницу между температурами подачи и обратки, можно использовать регулятор температур системы отопления.
При установке данного прибора не забудьте о перемычке, которая обязательно должна находиться перед отопительным прибором.
Как разобрать циркуляционный насос отопления своими руками
Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.
p, blockquote 25,0,0,0,0 —>
Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.
p, blockquote 26,0,0,0,0 —>
После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.
p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>
Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции
Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя
голоса
Рейтинг статьи
Выбор подходящего агрегата
При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:
- Сечение труб, к которым будет подключаться циркуляционный насос.
- Габариты места, отведённого для установки перекачивающего агрегата.
- Максимальную температуру теплоносителя.
- Мощность и пропускную способность теплогенератора.
- Объем отапливаемых помещений.
О классическом методе расчёта мы уже рассказывали в статье. Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.
Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.
Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.
Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.
График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности
Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.
Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.
Нормы перепада давления в системе отопления частного и многоквартирного дома
Стандарты перепада регулируются правилами ГОСТа и СНиПа. Приведённые расчёты документаций обеспечивают полноценную работу всей системы отопительного оборудования, включая объекты:
- одноэтажное строение — 0,1—0,15 МПа или 1—1,5 атмосфер;
- малоэтажное сооружение (максимум три этажа) — 0,2—0,4 МПа или 2—4 атм.;
- многоквартирный дом при средней этажности (5—9 этажей) — 0,5—0,7 МПа или 5—7 атм.;
- высотные многоквартирные дома — до 10 МПа или 10 атм.
Непосредственно сам перепад должен быть 0,2—0,25 Мпа или 2—2,5 атмосферы.
Почему скачет давление и когда нет скачков?

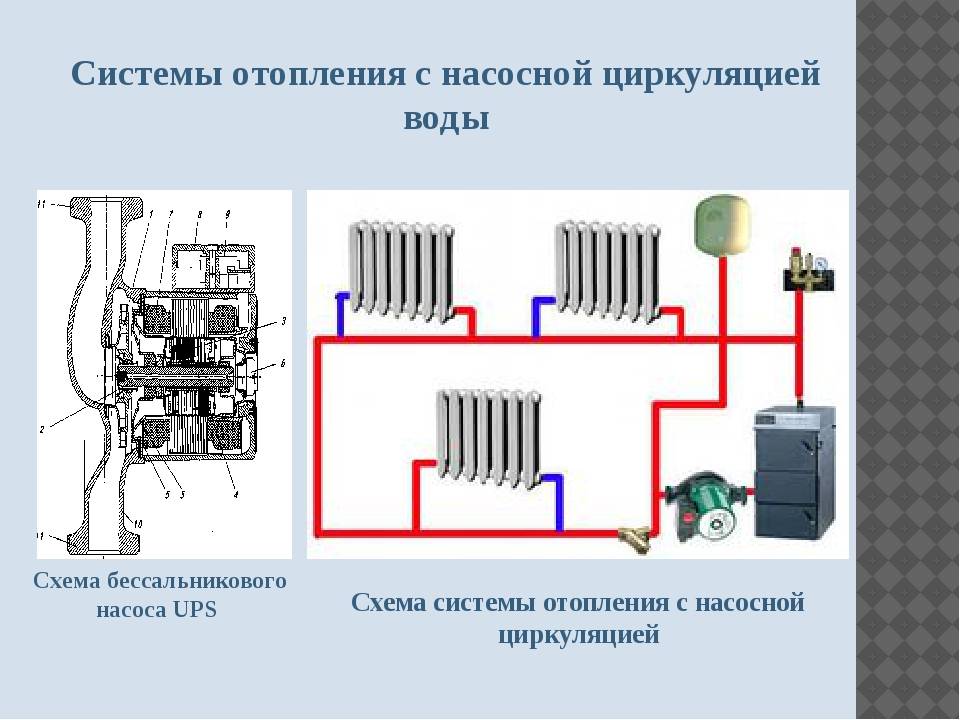

Специальный скачек нужен для того, чтобы теплоноситель не застаивался на одном месте, а постоянно циркулировал между прямым трубопроводом котельной (при подаче) и радиаторами дома (при обратном потоке). Благодаря разнице в 2,5 атмосферы, теплоноситель «бегает» с такой скоростью, которая стабильно поддерживает комфортную температуру.
Если напора недостаточно, отопительные приборы не получают эффективную теплоотдачу от жидкого теплоносителя и в помещении становится холодно.
