Строение двухклавишного выключателя
Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре
Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.
Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.
При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.
Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.
Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.
Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.
Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.
Виды двухклавишных выключателей
Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.
Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.
В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.
Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.
Подготовительные операции
Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.
Заземление
Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.
Провод заземления есть в домах новой постройки или недавно отреставрированных
Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.
Фазный и нулевой проводники
Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.
Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.
Прозвонка проводов на потолке темтером
На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.
Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.
Использование индикаторной отвертки для поиска фазы
Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся о и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»
Подключение люстры
Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост
Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно
Итак, любая лампочка горит, если к ней подведены два обязательных провода:
- фазный;
- и нулевой.
Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:
- рабочий ноль-проводник должен быть синим или голубым;
- защитный ноль-проводник — желто-зеленым.
Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.
От потолка провода могут идти по-разному:
- Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
- Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
- Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
- Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.
Соединение проводов
В ряде случаев бывает, что количество контактов подведенной к потолку электропроводки и люстры не совпадает. Оптимальным решением данной проблемы станет группировка проводов.
Варианты соединений
Провести подключение лампы всего с двумя проводами очень просто. Выполнить присоединение одного к «фазе», а второго – к «нулю». А вот произвести те же мероприятия при наличии 2 фазных кабелей и двухклавишного выключателя уже сложнее.
Схема подключения люстры с 2 проводами к 3 проводникам на потолке
Варианты действий таковы:
- Сначала соединить контакты-фазы друг с другом, а затем к ним прикрутить один из проводов осветительного прибора. В этом случае включаться свет будет любой из клавиш, а вот выключаться одновременно обеими.
- Провести изоляцию одного фазного контакта, а второй присоединить к проводу светильника. В этом случае пользоваться можно будет только одной клавишей. Вторая будет простаивать.
В трехрожковых люстрах, где присутствует больше 2-ух контактов, их соединение будет не слишком сложным. Один из проводов, скорее всего, маркирован желто-зеленым цветом (заземление). Тогда его можно подключить к кабелю такого же цвета в проводке (если он имеется) или же просто игнорировать.

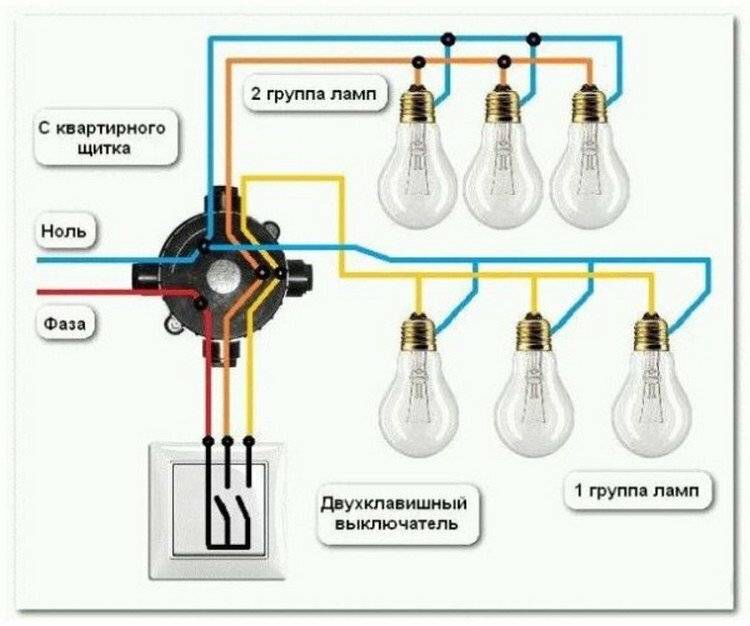

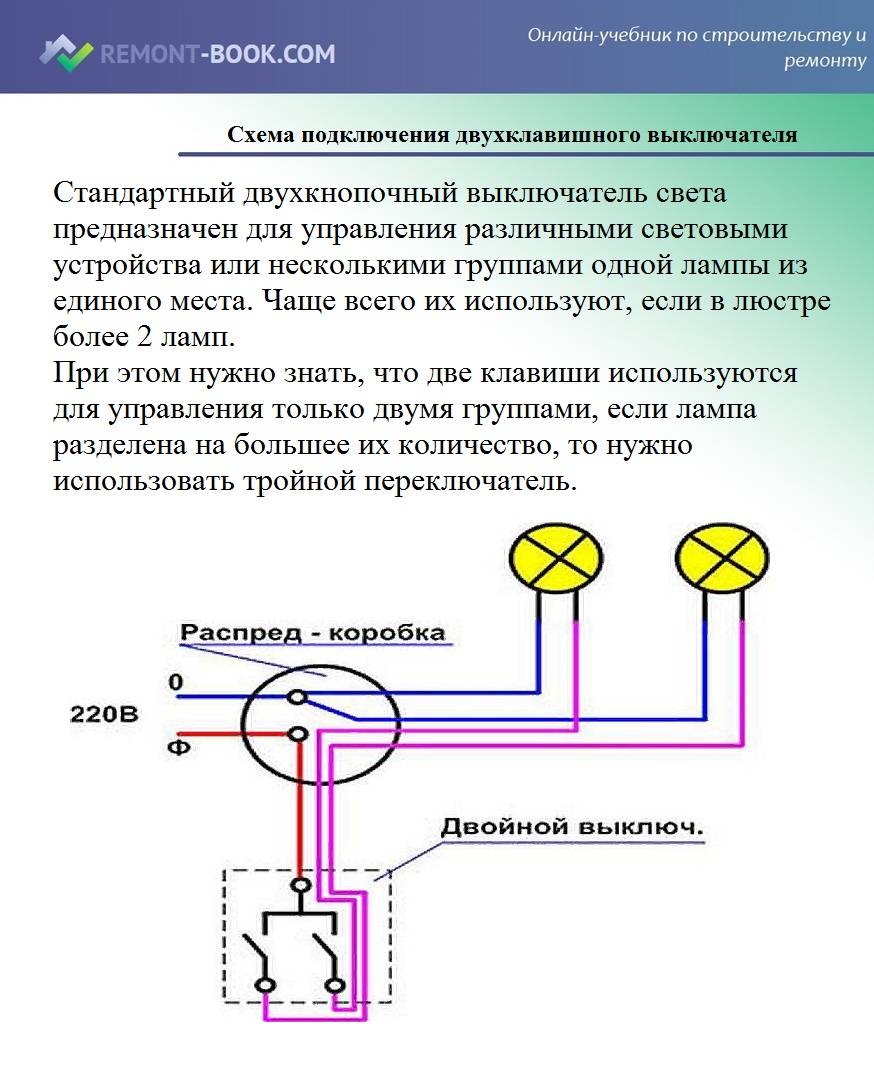

Схема для двухклавишного выключателя
Группировка проводов в люстре

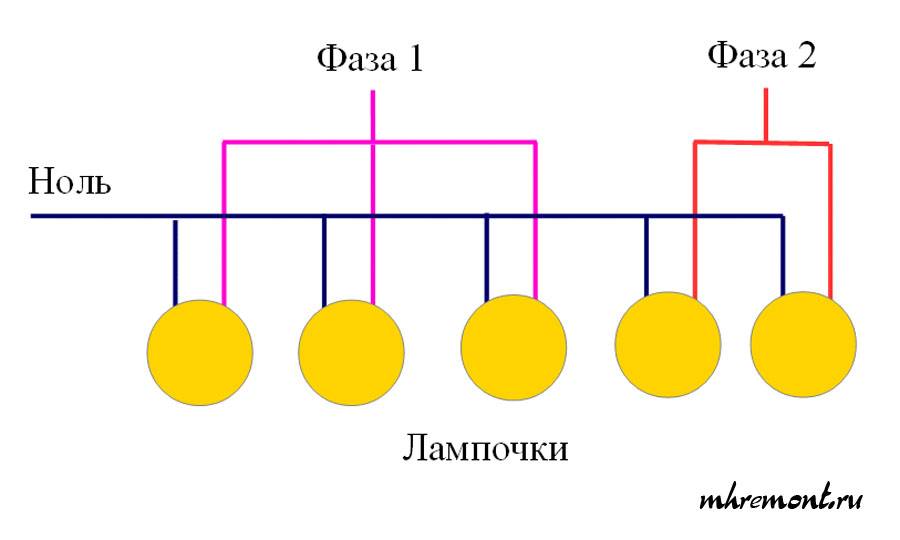

Группировка контактов необходима при подключении многорожковой конструкции, где от каждого из патронов идет по 2 провода. Если планируется включение сразу всех ламп одновременно, то достаточно будет 2-ух групп: «фаза» и «ноль». Для этого все фазные контакты соединяются в одну группу, а нулевые скручиваются между собой.
Если же речь идет о 4-ех или 5-тирожковом приборе и двухклавишном выключателе, то здесь формируют 2 группы: 2 фазы и 1 нулевку. Фазные группы могут представлять собой различные комбинации. Так, в случае конструкции с 4-мя рожками они будут выглядеть следующим образом: «2+2» или «1+3». В приборе с тремя лампочками – без вариантов, только «1+3».
Подготовительные работы
Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.
В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.
Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно отличаться в зависимости от производителя. Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:
Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Важные напоминания
Чтобы исключить критические ошибки, необходимо:
- Всегда отключать перед работой электропитание. Причем делать это нужно на общем распределительном щитке, обесточивая весь дом (квартиру). Использовать для этого только выключатель крайне не рекомендуется.
- Все инструменты должны быть исправными и с хорошо изолированными ручками.
- Особо внимательно нужно следить, чтобы при разделении проводов на группы, фазная жила не попала к нулевой скрутке.
- Лучше использовать специальные контактные колодки. Если их нет, то хорошо изолировать все соединения, чтобы исключить короткое замыкание.
- Необходимо запомнить, что ноль к выключателю не подводится. Для создания размыкающего контакта используется только фазный провод.
- Если все применяемые жилы одного цвета, их обязательно прозванивают и маркируют.
Видео описание
Видео продемонстрирует, как подключить люстру к двойному выключателю:
Коротко о главном
В подключении люстры к двухклавишному выключателю нет ничего сложного для любого домашнего мастера. Чтобы разделить источники света на два отдельных блока, необходимо правильно сгруппировать фазные провода на светильнике. При этом все нулевые жилы собираются вместе и подключаются не к выключателю, а напрямую к распределительной коробке.
Выбранные варианты группировки лампочек в люстре соединяют только со своим проводом, идущим от выключателя. А из последнего должно выходить две активные фазы. Причем каждая должна регулироваться только своей клавишей. При этом, если активировать обе контактные пластины, люстра должна загореться в полном объеме. А при замыкании только одной клавиши – зажигается определенная группа лампочек.
Если от выключателя отходит только один фазный провод, то для включения отдельных групп ламп придется добавлять провода. Обойтись без этого можно только если выбрать люстру с пультом управления. Встроенный в неё блок управления запитывается от одного провода и позволяет отдельно включать различное количество ламп.
Чтобы выбрать люстры для любых способов подключения, загляните в онлайн-гипермаркет lustrof.ru – здесь знают про освещение все… и ещё чуть-чуть ))
Прозвонка проводки
Выявить заземленный провод можно далеко не в каждом доме. В сооружениях старой постройки они, как правило, отсутствуют. Оставшиеся контакты также не всегда имеют маркировку. Чтобы разобраться, где «фаза», а где «ноль» необходимо осуществить прозвонку.
Так, при двухклавишном приборе выключателя может понадобиться подключить люстру с тремя проводами, два из которых будут фазными, а один нулевой. Для определения напряжения необходимы индикаторная отвертка, тестер (мультиметр) или вольтметр.
В ходе прозвонки нужно, чтобы клавиша выключателя находилась в положении «ВКЛ», соответственно электричество в помещении также должно быть подключено. По завершении работ необходимо перевести клавишу в состояние «ВЫКЛ» и вырубить на щитке автомат или выкрутить пробки.
Вольтметром
Один из измерительных приборов, часто применяемых мастерами для определения напряжения, является вольтметр. Его главное достоинство в простоте работы, а также в отсутствии необходимости дополнительного блока питания (батареек). При работе с ним необходимо помнить, что его эксплуатация должна осуществляться параллельно источнику электроэнергии и находиться он должен строго в горизонтальном положении.
Выявление напряжения контактов с помощью вольтметра – задача простая. Достаточно закрепить провода-щупы на контактах и отследить положение стрелки на индикаторе. В случае если значение не меняется (стоит на нуле), значит оба провода являются фазными, а оставшийся нулевым. Затем стоит перенести один из щупов на «0», а второй поочередно на каждую из «фаз». Стрелка на приборе должна указать на значение в 220 В. Для облегчения дальнейшей работы необходимо отметить каждый провод цветным маркером или латиницей, где «N» – это нулевой контакт, а «L» – фазный.
Подключение люстры к двухклавишному выключателю
Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.
Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?
Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.
Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть. В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее
Почему, читайте далее
В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.
Схема соединения проводов
Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.
Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

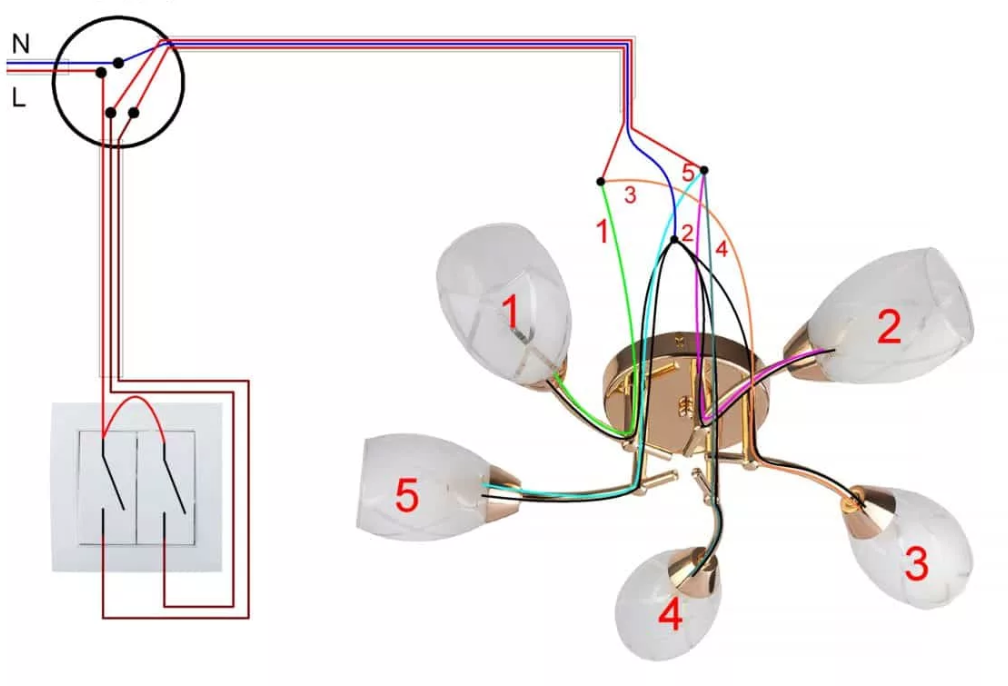

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.
У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.
Подключение люстры к электропроводке
Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.
Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.
После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.
Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.
Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.
Люстра светодиодная с дистанционным управлением
В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.
Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.
При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.
До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.
- Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
- Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
- Источники света.
Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.
Вот они на фото, в левом нижнем углу.
Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.
Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.
Для крепления такой люстры к потолку применяют специальную DIN-рейку.
Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:
Как подключить люстру на 3 лампочки к двойному выключателю
В первую очередь соединяем в одну кучу все синие выводы — это будет общий ноль люстры, который будет подключаться к потолочному нулю N. В этом случае у вас будет светиться только половина люстры.
Перед работой индикаторную отвертку необходимо проверить.
Для определения общего провода используется отвертка-индикатор.
Значит, включать или выключать можно будет только все лампы на люстре одновременно.
Не путайте его с проходными переключателями, которые играют другие роли. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Придется обесточивать помещение полностью, разбирать выключатель. В случае необходимости их можно поменять местами.
Схема подключения люстры с двойным выключателем на 4 лампочки В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Схема подключения одноклавишного выключателя
Правильное соединение люстры и выключателя
Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.
Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?
Для начала готовим нужный инструмент. Вам понадобятся:
- кусачки, для укорачивания проводов;
- канцелярский нож или специальные щипцы для очистки проводов от изоляции;
- клеммы любого удобного типа;
- плоскогубцы;
- отвертка-индикатор;
- тестер;
- перфоратор;
- крестовая отвертка;
- изолента;
- штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.
Таблица 1. Как правильно проложить проводку?
Общие требования и безопасность
Прежде, чем приступать к работе с электросетью, необходимо ознакомиться с основными требованиями техники безопасности. Знание этих моментов поможет не только предотвратить возможные травмы, но и позволит свести к нулю риски повреждения проводников или механизмов переключателей.
Основные требования по безопасности:
- ручки всего инструментария, применяемого в работе с электрической проводкой, должны быть заизолированы;
- в период проведения манипуляций электроэнергия во всем помещении должна быть отключена посредством перевода тумблера на щитке (при его отсутствии выкручиваются пробки);
- монтаж двойного выключателя светильника производится в разрыв проводов «фаза».
Необходимо помнить, что в момент проведения инспекции подключенной схемы осуществлять включение и выключение можно только при окончательной фиксации проводов и их качественной изоляции.
