Водяное отопление своими руками: схемы, проектирование и монтаж системы водяного отопления в частном доме

Выбираем оборудование

  • котёл;
  • трубы,
  • расширительный бачок.

Дополнительные элементы, которые устанавливают не в каждом случае:

  • радиаторы;
  • циркуляционный насос;
  • манометр;
  • терморегулятор;
  • предохранительные клапаны;
  • автоматический воздухоотводчик.

Котёл

Отопительный прибор – главный элемент в системе. Невозможно в рамках одной статьи представить всю информацию по выбору между: электрическим и твердотопливным котлами; газовым котлом и на жидком топливе. А так же варианты с кирпичной печью: Голландкой, Шведкой и т.д. Выбор котла будет зависеть от множества факторов, желания и средств хозяина.

Остановимся на выборе мощности отопительного прибора.

Обычно считается, что на 10м2 помещения, нужно 1 кВт мощности. Но это при условии, что высота потолка до 3х метров, а дом, окна и двери очень хорошо утеплены.

На практике, котёл берут с запасом мощности (суровые морозы тоже испытание для системы отопления).

Схема такая:

  • Дом 60-200 м2. Котёл = до 25кВт.
  • 200-300м2 = 25-35 кВт.
  • 300-600м2 = 35-65 кВт.
  • 600-1200м2 = 100 и более кВт.

Если выбор пал водяное электрическое отопление частного дома, нужно учесть, что не каждая сеть выдержит котёл большой мощности.

Трубы

Каждый материал для труб имеет свои сильные и слабые стороны.

Например, сталь, сильно подвержена коррозийным процессам, поэтому чаще применяют оцинкованную или нержавеющую сталь, хотя и стоят такие трубы дороже. Обычные стальные трубы сваривают, а оцинковку и нержавейку собирают на резьбовых соединениях.


Медные трубы в системе отопления

Медные трубы могут себе позволить только состоятельные люди, но трубопровод, сделанный из меди, будет служить долго и выдержит любые температурные скачки. Соединяют такие трубы обжимными фитингами или методом высокотемпературной пайки, припоем с содержанием серебра. В последнем случае монтаж медных труб требует высокой квалификации строителя.

Всё чаще применяют пластиковый вариант. Это дёшево, красиво и уж точно не заржавеет! Но у них высокий коэффициент расширения при нагревании (если трубы собраны на фитингах, а в них после горячей воды сразу пойдёт холодная, они могут дать течь) к тому же трубы провисают, когда нагреты. Этого недостатка нет у пластиковых труб, армированных стекловолокном или алюминием. Но армированные трубы нельзя сильно гнуть, иначе можно повредить алюминиевый слой.

Собрать пластиковый трубопровод сможет даже новичок в строительном деле, а монтаж обходится довольно дёшево.

Радиаторы

В отоплении с пластиковыми трубами – батареи должны быть обязательно. Среди радиаторов, на сегодняшний день, лучший выбор – это биметаллические конструкции.

Если же дом небольшой, а трубы металлические и довольно большого диаметра, то радиаторов в системе может и не быть.

Дополнительные элементы

  1. Расширительный бачок служит запасным пространством, где может размещаться вода, когда её объём увеличиться при нагреве. Он может быть открытым или закрытым. Закрытый чаще применяют для антифриза, чтобы он не испарялся.
  2. Манометр применяют только в системе с закрытым расширительным бачком, чтобы следить за давлением.
  3. Терморегуляторы нужны для системы «тёплый пол», чтобы не давать поверхности перегреваться и равномерно распределять тепло во все комнаты.

Какие бывают схемы отопления частного дома

Варианта два:

  1. Одноконтурная.
  2. Двухконтурная схема.

Газовые котлы от различных производителей имеют совершенно разные устройства и даже принцип работы. Автоматика для газовых котлов отопления может самостоятельно регулировать работу системы отопления, тем самым экономя электричество. О том, что из себя представляет автоматика и как она работает, читайте на нашем сайте.

О неисправностях, которые могут возникнуть при использовании газового котла Феролли, читайте тут. Шифры ошибок и ремонт прибора.

А здесь https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/sxema-podklyucheniya-teplogo-pola.html подробная схема подключения теплого водяного пола. Варианты для квартир и частных домов.

Одноконтурная

Одноконтурная схема только греет дом. Она простая и недорогая. Подойдёт для дома до 100м2. В систему входит:

  • одноконтурный котёл;
  • однотрубная разводка;
  • радиаторы.


Одноконтурный газовый котел

Однотрубную систему можно усовершенствовать двухтрубной разводкой, насосом и вентилями на радиаторах для регулирования температуры.

Если нужно, чтобы отопление грело воду, нужно либо делать двухконтурную систему, либо две одноконтурные. Второй вариант хорош тем, что летом можно греть воду не повышая температуру в доме, для этого потребуется всего четверть мощности котла.

Двухконтурная

Двухконтурная система греет и воздух в доме, и воду для бытовых нужд. Нежелательно использовать жёсткую воду из скважины, т.к. от неё быстро образуется накипь на деталях обогревателя. Продумывать, сколько будет контуров нужно ещё до покупки котла – для каждой системы свой агрегат.

Программы для проектирования

Программы PURMOOZC 3.0., Purmoh30 1.0., PURMOC.O. разработаны фирмой SANKOMSp.z.o.o. для компании RettigHeating. Программы содержат каталоги разных типов труб, арматуры различных производителей и каталог стальных панельных радиаторов производства RettigHeating.

Радиаторное и напольное отопление Purmo CO 3.8 с трубами Pex на 6 и 10 бар.

Программа для расчет теплопотерь. Версия 5.0

User manual

Для установки программы необходимо распаковать архив setupsdg.exe (1,42 MB), запустить файл для инсталляции.

User manual

Для установки программы необходимо распаковать архив setuph3o.zip (14,2 MB), запустить файл setuph3o.exe для инсталляции.

User manual

Двухмерные и трехмерные модели отопительных приборов Purmo для CAD программ

User manual

User manual

Графическая программа для проектирования оборудования центрального и подпольного отопления. Версия 3.6

User manual

При пазличных параметрах теплоносителя в Excel.

User manual

www.purmo.com

Выбираем котел отопления для одноэтажного дома

Виды отопительных котлов

Следующим важным этапом планирования схем разводки отопления одноэтажного дома является подбор котла. Он должен обеспечить нагрев воды в трубах и при этом иметь высокий показатель КПД.

Если одноэтажный дом не будет с печным отоплением – необходимо выбрать оптимальный тип котла. В настоящее время производители предлагают несколько видов этого оборудования, отличающихся используемым энергоносителем, комплектацией и функциональностью. Рассмотрим основные критерии выбора котла для правильной организации отопления в одноэтажном частном доме своими руками:

  • Тип используемого топлива – газ, уголь, дрова, дизельное топливо, пеллеты. Это зависит от доступности и стоимости каждого вида энергоносителя;
  • Комплектация. Наиболее рациональными считаются схемы теплоснабжения одноэтажного дома с двухконтурным котлом. Он включает в себя не только расширительный бак и циркуляционный насос, но и обеспечивает горячее водоснабжение. Однако стоимость такого оборудования значительно выше, чем у простых твердотопливных котлов;
  • Тип монтажа – настенный или напольный. Газовые котлы относительно небольшой мощности (до 30 кВт) можно установить на стену. Все твердотопливные модели поставляются только в напольном варианте.

Немаловажным фактором является стоимость оборудования. Следует учитывать, что в схеме отопления одноэтажного частного дома необходим насос, если его нет в комплектации котла.

МодельТип котлаМощность, кВтСтоимость, руб.
BAXI MAIN 5 14FГазовый настенный1436480
NOVELLA AVTONOM 24 RAGГазовый напольный2475940
PROTHERM 30 NLТвердое+жидкое топливо3048290
WIRBEL GS 04Твердое топливо2484520
РусНИТ 224Электрический2426740

На практике для организации теплоснабжения одноэтажного дома своими руками могут использоваться как газовые, так и твердотопливные модели котлов. Все зависит от доступности энергоносителя.

Программа Instal-Therm HCR

Программа Instal-Therm HCR предоставляет возможность рассчитать обогрев поверхностей и радиаторы. Она предлагается в комплекте программы Тесе, в которой содержится программа для расчета тепловых потерь, сканирование чертежей и проектирование разных типов водоснабжения. Программа оснащена разнообразными каталогами, которые содержат фитинги, теплоизоляцию, батареи и различную арматуру.

Расчет системы отопления предоставляется в виде спецификаций.

Программный результат расчета предоставляет следующие возможности:

  • выбор трубопроводной линии, что позволяет сделать расчет диаметра трубопровода;
  • выбор батарей;
  • определение высоты для размещения насосного оборудования;
  • вычисление значений отопительных поверхностей;
  • вычисление температурного значения.

Схема отопления двухэтажного дома

Данная программа не предусматривает функции вывода на печать. В бесплатной версии предоставляется возможность сделать три проекта.

Расчет давления в трубопроводе считается важной составляющей схемы регулирования. Чтобы правильно подобрать регулирующую арматуру потребуются точные данные

От этого зависит работа конструкции.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры. На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

  • Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
  • Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
  • От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
  • Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

  1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
  2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
  3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
  4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Виды водяных систем отопления

Перед тем как сделать отопление в частном доме,во избежание ошибок при монтаже, нужно понимать принцип его работы. Он основан на перемещении нагретой жидкости по трубам. На пути следования она отдает тепло в помещение. Система может быть устроена различной конфигурации. Рассмотрим подробно устройство каждой.

Организация системы отопления

Система водяная «Теплый пол»

Устройство теплого пола может быть выполнено как в качестве дополнения к батареям, так и самостоятельной.

Комбинированная система теплого пола с радиатором

Основное достоинство такой конфигурации – возможность установки различных температурных режимов для каждого этажа, так как холодный воздух поднимается, теплый остается внизу.

В системе можно понижать температуру до +55°С, что рекомендовано проектными нормативами. Трубная разводка устраивается по всей площади пола, это эффективно для равномерного прогрева комнаты.

К основным минусам теплых полов относят:

  • сложность монтажа;
  • возможность устройства только на этапе строительства;
  • сложность во время проведения ремонта.

Подключение теплого пола

Плинтусные системы отопления

Они прекрасно заменяют привычные радиаторы и систему теплого пола. Трубы монтируют на уровне плинтусов, обогрев помещения происходит последовательно. Производители предлагают разнообразные оттенки труб для установки «под плинтус», можно подобрать цвет под интерьер или разнообразить его.

Монтаж плинтусной системы

Радиаторные

Радиаторы – это более привычная система. Производители выпускают интересные модели как по конфигурации, так и по стоимости.Можно выбрать вполне бюджетное изделие. В настоящее время радиаторы производят из:

  • чугуна:
  • стали;
  • алюминия.

Алюминиевый радиатор в интерьере

Система отопления одноэтажного дома с естественной циркуляцией

Естественная циркуляция теплоносителя возможна только в одноэтажных домах. Жидкость в горячем и охлажденном состоянии имеет разные плотности. На их разнице происходит движение потоков. Теплый теплоноситель поднимается, охлажденный – течет вниз.Движение потоков непрерывное.

Основное достоинство системы – простой и доступный монтаж. Кроме того, система отопления может работать без насоса, что значительно экономит средства.

К недостаткам относят монтаж труб под определенным уклоном. Необходимо четко при установке придерживаться расчетных параметров. Кроме того, необходимо устанавливать расширительный бак на чердаке или кровле.

Сравнение систем с естественной и искусственной циркуляцией

Системы с принудительной циркуляцией теплоносителя

Принудительная передача теплоносителя происходит благодаря насосному оборудованию. Это более эффективная система, благодаря которой подогретая жидкость достигает самых удаленных точек

Это важно для 2-хи более этажных домов. Эффективность такой системы на треть выше, чем естественная

К достоинствам можно отнести установку трубной системы без уклона, что значительно упрощает монтаж. Установка расширительных баков также не производится. Вместо них используют гидроаккумулирующие емкости.

К негативным особенностям системы относят необходимость установки арматуры на трубы. Она выступает для защиты от аварийных ситуаций, связанных с повышенным напором теплоносителя. Кроме того, нужно установить с двух сторон циркуляционного насосного оборудования предохранительные клапаны.

Схема подключения насоса

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

  • экономный расход материалов;
  • легкий монтаж;
  • длительная надёжная эксплуатация;
  • возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

  • невозможность поддерживать одинаковый температурный режим во всех помещениях;
  • горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
  • большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Разводка труб

В водяном отоплении может быть один из следующих вариантов разводки:

  1. Однотрубный.
  2. Двухтрубный.
  3. Коллекторный.

Однотрубная система: вода от котла проходит по порядку от одной батареи к другой.

Недостаток системы можно ощутить только при необходимости отключить часть системы.

В этом случае придётся отключать всё отопление. Однотрубная система бывает вертикальной и горизонтальной.

В двухтрубном варианте каждый радиатор подключен параллельно системе отопления. Например, чтобы отремонтировать один радиатор, не придётся сливать воду из всей системы. Вариант считается наиболее оптимальным для частного дома. Двухтрубная система тоже может быть в вертикальном и горизонтальном исполнении. Горизонтальные используют чаще, так как, по мнению многих, выглядят они более эстетично.

Коллекторная система. Вода подходит к коллектору, от которого расходятся трубы на каждый радиатор. Систему легко регулировать и отключать частями. Хорошо подходит для тёплых полов. Коллектор можно спрятать в специальный шкаф, вмонтированный в стену. Такой вариант удобен, но стоит дороже предыдущих двух.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Разработка схемы-проекта индивидуального отопления

Схема системы отопления частного дома – это документ, в
котором содержится следующая информация:

место установки котла. Рекомендуется устанавливать котел в
подвале или в котельной. В любом случае, определяющее значение будет иметь
возможность подводки к котлу коммуникаций (электричества и холодного
водоснабжения).

место установки батарей. Радиаторы устанавливают под окнами;

детальный план прокладки труб по помещениям дома.
Обязательно указывается место установки кранов, фитингов и других расходных
материалов;

описание системы выведения продуктов сгорания (при
необходимости);

другие специфические особенности, характерные для выбранной
системы индивидуального отопления.

Проект необходимо согласовать в соответствующих органах.

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее. Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:. О того, насколько детально будет составлен проект, зависит результат

Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей. Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей. Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят

Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани. Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики. При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол. В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы

Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате. Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид. Кухня, совмещенная с гостиной, сочетает в себе:

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате. Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид. Кухня, совмещенная с гостиной, сочетает в себе:

  • личные вкусы хозяев;
  • надежные материалы для отделки;
  • актуальные дизайнерские идеи;
  • удобство;
  • тенденции. Лучшие фото дизайна кухни гостиной

Отопление водяными конвекторами

Вам наверняка удавалось сталкивать с электрическими конвекторами. Есть такие же, только водяные. Подключаются они в водяном отоплении по тем же правилам, что и радиаторы. И являются по сути теми же радиаторами, только с другим принципом теплоотдачи.

Работают водяные конвекторы по принципу конвекции. Холодный воздух поступает снизу, теплый выходит сверху. За счет этого происходит очень быстрый нагрев помещения.

К недостаткам таких приборов водяного отопления можно отнести их дороговизну, по сравнению с обычными радиаторами.

Если внимательно изучили нашу статью, то увидели каким многообразием решений для проведения водяного обогрева в частном доме представлен современный рынок отопительного оборудования. Вам остается только подобрать оптимальный вариант, исходя из параметров вашего собственного дома и материальных возможностей. Мир и тепло вашему дому!

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

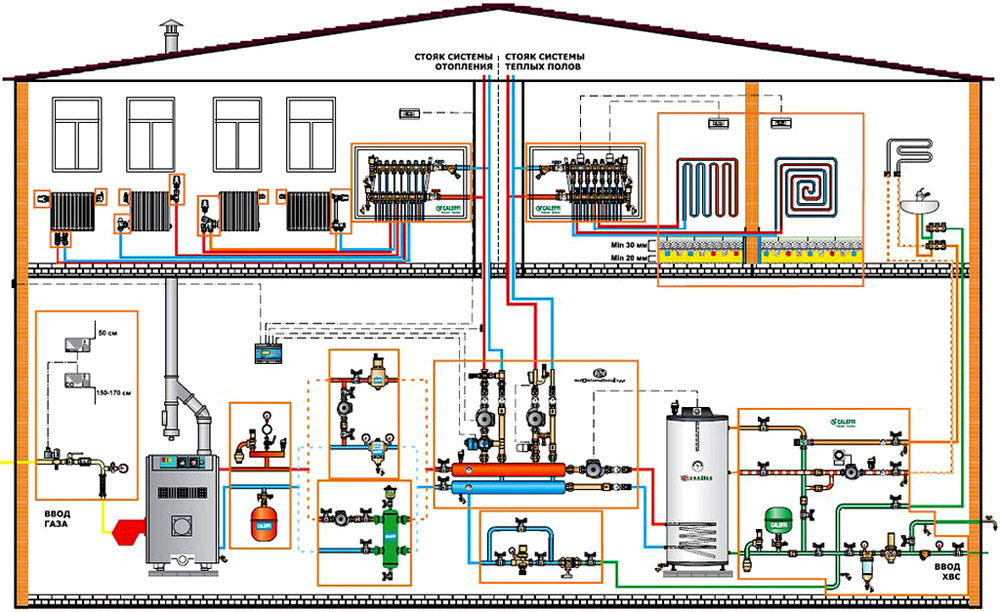

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

  1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
  2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Выбор составляющих элементов отопительной системы

Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:

Котел отопления

Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.

Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).

Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.

Трубы для отопления частного дома

Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»

Для разводки используют трубы из разного материала

Металлические трубы (стальные, нержавеющие, оцинкованные, медные)

Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.

Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)

Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.

Радиаторы отопления (батареи)

С учетом популярности и распространенности можно выделить три типа:

традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;

конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.

панельные радиаторы – комбинация двух предыдущих типов.

Расширительный бак

Устанавливается с целью компенсировать расширение теплоносителя.

Выделяют расширительный бак открытого и закрытого типа
(фото).

В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

  • 60 – 200 кв.м. – до 25 кВт;
  • 200 – 300 кв.м. – 25-35 кВт;
  • 300 – 600 кв.м. – 35-60 кВт;
  • 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Обвязка котла медными трубами

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
