Подготовительный этап
При изготовлении шкафа-купе вы сможете реализовать сразу две задачи: заполнение пустой ниши в жилом помещении и создать функциональное место для хранения одежды, белья и других вещей.
Если в помещении пустующая ниша, то наверняка, вы уже выбрали место, где будет стоять встроенный шкаф-купе, т. е. уже представляете, какого размера будет шкаф, знаете его длину, высоту и глубину.
Если место под мебельную конструкцию не лимитировано, то чтобы шкаф смотрелся красиво необходимо руководствоваться правилом «золотого сечения», отношение высоты к ширине, по этому правилу, должно быть 1,62 или приближенным к этому соотношению. Вот тогда шкаф будет смотреться красиво.
Чертежи с размерами и расчёт количества деталей
Здесь будет рассмотрен процесс изготовления шкафа глубиной 520 мм, высотой 2 480 мм и шириной 1572 мм (рассчитывается по правилу «золотого сечения» с учётом высоты 2 480/1,62=1 531).
Проектировать шкаф-купе нужно по правилу «золотого сечения»
Учитывая то, что откатные дверцы не рекомендуется делать шире 1 000 мм и габаритных размеров конструкции, в этом случае предусмотрены две створки грубым размером 2 480х785 мм. Если шкаф планируется сделать шире, то и количество дверей может больше.
Глубину не рекомендуется делать более 600 мм, так как при большей глубине будет очень неудобно пользоваться полками, особенно верхними — будет трудно добраться до вещей.
Выбираем внутреннее наполнение
После того как определились с габаритными размерами, глубиной и количеством дверей, нужно разобраться с внутренним наполнением шкафа, т. е. с перегородками, полками и их расположением.
Здесь уже необходимо учитывать свои предпочтения и месторасположение конструкции.
К примеру, в шкафу для прихожей надо предусмотреть большой отсек для верхней одежды, которую можно повесить на плечики при входе в квартиру.
Если шкаф планируется разместить в жилой комнате, логичнее будет предусмотреть большое количество полок для постельного белья, полотенец. Также для удобства эксплуатации целесообразно будет задуматься о выдвижных ящиках. Для красоты можно торец закончить прикрепленными закругленными полками.
Для упрощения процесса проектировки и экономии времени используйте специальные программы.
Если у вас будет чертёж, который вы продумали до мелочей, изготовить шкаф будет намного проще
Этим же чертежом потом будет удобно пользоваться при разметке расположения полок и перегородок на стене, собирая шкаф на месте установки.
Для проведения этой операции удобнее будет проставить размеры в «цепь» как на скриншоте ниже. Это исключит возможность совершения ошибки при определении размеров деталей. Предполагается, что шкаф изготавливаться из древесностружечной плиты (ДСП) толщиной 16 мм.
Чертёж должен быть всегда под рукой
Причем, если вы будете делать шкаф высотой от пола до потолка, то желательно к размерам деталей вертикальной группы (здесь это детали №5 и 6) прибавить 5-8 мм. Это необходимо сделать для того, чтобы компенсировать неровности пола и потолка. Лучше при установке этих деталей и сборке шкафа немного подогнать их длину на месте, чем получить неприглядную щель в 10 мм.
Конечно, если у вас качественный ремонт, со строгой линией горизонта пола и потолка, этого делать не следует.
Затем составляется таблица деталей с количеством, размерами и указанием сторон, которые будут обрабатываться кромкой. Таблица пригодится при заказе распиловки всех составляющих из ДСП.
Таблица: детали для изготовления шкафа
Таблица, содержащая информацию о деталях, потребуется для распиловки
Детали 12 и 13, не показанные на чертежах с размерами, являются подкладками под верхнюю и нижнюю направляющую планки откатных дверей. Их ширина (100 мм.) выбрана исходя из ширины направляющих профилей, а длина – внутренняя ширина шкафа купе (1 572 -16 = 1 556 мм)
В столбцах 5, 6, 7, 8 указывается сторона детали, которая будет обработана кромочной лентой, т. е. указываются все лицевые стороны.
Распиловка деталей
После составления такой таблицы всё готово для размещения заказа на распил деталей и обработку кромки. Фирмы, оказывающие такую услугу, имеют программное обеспечение, позволяющее расположить детали на распиливаемом листе ДСП с минимальными отходами (эта услуга включена в стоимость распила). Они же попутно продают ДСП различной толщины, цветов и фактур, занимаются обработкой кромки.
Перед заказом распиловки обязательно ещё раз проверьте количество, размер и расположение кромок деталей. Исправить ошибки в некоторых случаях, конечно, просто, но бывает и такое, что из-за одной маленькой неточности может потребоваться дополнительный лист ДСП для изготовления детали, а это накладно.
Из чего состоят двери для шкафа купе
Скользящая система обычно состоит из этих компонентов:
- дверная коробка (боковые стойки + горизонтальные полосы);
- Наполнитель — дверное полотно;
- нижний и верхний ролики;
- Мазок ленты;
- Путеводители.
Для лучшего понимания терминов и всего процесса сборки вы найдете подробное описание каждого компонента в таблице.
| дверная рама | |
| Боковые стойки | Стойки из дюралюминия имеют продольные щели, в которые вставляется лента. С внешней стороны профиль выполнен в форме кривой, которая действует как ручка. Сечение стоек может варьироваться, но все они скрывают продольный паз с изгибом. Некоторые боковые полосы выполнены сплошными, а отдельные ручки в виде фасонных пластин прикреплены к ним посередине. |
| Перекладины | Поперечные балки соединяют вертикальные стойки в единую конструкцию — раму. Внутри нижней поперечной балки установлена пара вертикальных роликов. Секция горизонтальной перекладины и высота боковых стенок полностью скрывают ролики. |
| Если начинка состоит из нескольких частей, то центральные планки вставляются в рамку. Они имеют двусторонние щели, в которые помещаются верхний и нижний листы. Узнайте больше о профилях для вашего гардероба. Заслуживают внимания продукты австрийской компании Stern. | |
| Клейкая лента | Вытянутая лента на самоклеющейся основе (также называемая шлегелем) предназначена для выполнения двух функций. Мягкая текстура полоски гасит звук двери, прилегающей к боковой стенке корпуса. Штабель отсекает попадание пыли внутрь шифороба. На стойках, с внешней стороны рамы, сделаны вертикальные пазы для демпфирующей планки. |
| Дверная коробка может быть сконструирована так же, как и оконная коробка из деревянной балки. В ней, как и в металлической раме, сделайте продольные пазы по внутреннему периметру рамы с маршрутизатором. Ширина щелей должна быть равна толщине заполняющего листа. | |
| Путеводительные треки | У них другое поперечное сечение. В поперечном сечении обе планки напоминают букву «S». Нижний рельс выполнен с низкими канавками в продольном направлении. Этого достаточно, чтобы предотвратить боковое движение колес. Верхняя шина имеет высокие боковины (40 мм) для предотвращения опрокидывания верхних роликов, а вместе с ними и всего ворота. Подробнее о слайдах для шкафов здесь |
| Заполнение дверного полотна | |
| Зеркало | Зеркальные двери шкафов создают красивый мебельный фасад, визуально расширяют пространство и улучшают освещение помещения. Вы можете использовать бесцветные и цветные зеркала в серебристом, бронзовом, матовом и различных цветах. Их задняя сторона покрыта пленкой, которая удерживает осколки в случае разрушения обивки двери. Для украшения зеркал используются три техники:
|
| МДФ и ДСП | МДФ может использоваться для заполнения целых раздвижных систем. Для дверей отсеков используйте плиты толщиной от 6 до 10 мм. Их поверхность может быть выгравирована лазером с красивыми узорами. Материал также ламинируется ПВХ-пленкой, окрашенной узорами. Ламинированная ДСП дешевле, чем МДФ. На рынке строительных материалов можно найти ламинированные ДСП с матовыми и глянцевыми фасадами, имитирующими кожу и мелкие породы дерева. |
| Ламинат | Ламинированные паркетные рейки могут полностью заменить дорогостоящий материал для заполнения раздвижных дверей. Он доступен в светлых и темных оттенках, имитирующих ценные породы дерева. Паркет толщиной 10 мм идеально сочетается с алюминиевой дверной коробкой. |
| Фанера | Используйте ламинированную фанеру для сборки фасада по бюджету. Материал можно легко распилить и распилить лобзиком. Наполнение может быть однородным или комбинированным. Вы можете вставить фрагменты правильной геометрической формы или сделать фасонное сочетание МДФ или ламинированной ДСП с зеркалом. Алюминиевые профили имеют пазы шириной 10 мм. Если пломбировочный материал имеет меньшую толщину, чем этот размер, необходимо будет установить уплотнение. |
| Верхний и нижний ролики | |
| Нижние ролики | Крепится саморезами с обеих сторон внутри горизонтального профиля дверной коробки. Колеса изготовлены из полимера, который обеспечивает бесшумное движение двери. Сборки скольжения выполнены таким образом, что при установке ворот они прижимаются к нижней планке на пружинах. Это позволяет вставлять верхнюю часть рамы в дорожку. |
| Верхние ролики | Устанавливается на стойках рамы с обеих сторон двери. В отличие от нижних колес, колеса вращаются горизонтально и полностью скрыты высоким профилем поперечины. |
Из чего состоят двери для шкафа купе
Раздвижная система обычно состоит из таких комплектующих:
- дверная рама (боковые стойки + горизонтальные планки);
- наполнение – дверное полотно;
- нижние и верхние ролики;
- буферная лента;
- направляющие дорожки.
Для последующего понимания терминов и всего процесса сборки, в таблице вы найдете подробное описание каждого компонента.
Дверная рама | |
| Боковые стойки | Дюралевые стойки имеют продольные пазы, в которые вставляют полотно. С наружной стороны профиль сделан в виде загиба, который выполняет функцию ручки. Сечение стоек может быть разным, но все они скрывают продольный паз загибом. Некоторые боковые планки делают сплошными, а к ним посередине крепят отдельные ручки в виде фигурных пластин. |
| Поперечные планки | Поперечины соединяют вертикальные стойки в единую конструкцию – раму. Внутрь нижней поперечины устанавливают пару вертикальных роликов. Сечение горизонтальной планки и высота бортов рельсовой дорожки полностью скрывают ролики. |
| Если наполнение состоит из нескольких фрагментов, то в раму вставляют средние планки. Они имеют двухсторонние пазы, в которые входят сверху и снизу листы полотен. Узнайте более полную информацию о профилях для шкафа купе. Достойна внимания продукция австрийской фирмы «Штерн». | |
| Буферная лента | Ворсистая полоса на самоклеящейся основе (именуемая также шлегелем) предназначена для выполнения двух функций. Мягкая структура ленты гасит звук от примыкания двери к боковой стенке корпуса шкафа. Ворс отсекает проникновение пыли внутрь шифоньера. На стойках с внешней стороны рамы для буферной ленты сделаны вертикальные пазы. |
| Можно собрать дверное обрамление по принципу оконной рамы из деревянного бруса. В нем, как и в металлической раме, делают фрезером продольные пазы по внутреннему периметру рамы. Ширина щели должна равняться толщине полотна наполнения. | |
| Направляющие дорожки | Имеют разное сечение. В разрезе обе планки напоминают литеру «Ш». Нижняя дорожка сделана с невысокими продольными пазами. Этого достаточно, чтобы удержать колёсики от поперечного смещения. Верхний профиль имеет высокие борта (40 мм) так, как нужно удерживать верхние роликовые устройства, а вместе с ними и всю дверь от опрокидывания. Более подробно узнать о направляющих для шкафов купе можно здесь |
Наполнение дверного полотна | |
| Зеркало | Зеркальные двери шкафа купе создают красивый фасад мебели, визуально расширяют пространство и улучшают освещение помещения. Можете использовать бесцветные и тонированные зеркала под серебро, бронзу, матовое и разных цветов. На их тыльную сторону наклеивают плёнку, которая удерживает осколки в случае разрушения наполнения двери. Для украшения зеркал применяют три технологии декорирования:
|
| МДФ и ЛДСП | Из МДФ можете сделать полное наполнение раздвижных систем. Для дверей купе применяйте плиты толщиной от 6 до 10 мм. На их поверхности по заказу вам сделают лазерной установкой красивые узоры. Материал также обклеивают цветной ПВХ плёнкой с рисунками. Ламинированные листы ДСП стоят дешевле, чем плиты МДФ. На рынке стройматериалов вы сможете найти ЛДСП с матовыми и глянцевыми фасадами, имитирующие кожу и ценные породы дерева. |
| Ламинат | Ламинированные паркетные ламели полноценно могут заменить дорогой материал для наполнения откатных дверей. Бывают доски светлых и тёмных тонов, имитирующих ценные породы дерева. Паркет толщиной 10 мм точно вписывается в алюминиевое обрамление дверей. |
| Фанера | Для бюджетной сборки фасада используйте ламинированную фанеру. Материал легко пилится и режется ножовкой и электролобзиком. Наполнение делают, как однородным, так и комбинированным. Вы можете вставить фрагменты правильной геометрической формы или сделать фигурные комбинации деталей из МДФ или ЛДСП с зеркалом. Алюминиевые профили имеют пазы шириной 10 мм. Если материал наполнения толщиной менее этого размера, то потребуется установка уплотнителя. |
Нижние и верхние ролики | |
| Нижние ролики | Крепят саморезами с двух сторон внутри профиля горизонтальной рейки дверной рамы. Колёсики изготовлены из полимера, который обеспечивает бесшумность хода двери. Подвижные узлы сделаны таким образом, что при установке двери они на пружинах поджимаются внутрь нижней планки. Это позволяет вставить верхнюю часть рамы в направляющую рейку. |
| Верхние ролики | Устанавливают на стойках рамы с обеих сторон двери. В отличие от нижних колёсики вращаются в горизонтальной плоскости и полностью скрыты высоким профилем поперечины. |
Сверление вертикальных ручек профилей
На этом этапе производится засверловка профиля ручки для его
сопряжения с горизонтальными соединителями и роликами. С этой целью в верхней
части профиля ручки на расстоянии 7 мм и в нижней части на
расстояниях 7 и 42 мм засверливаются по два отверстия. Первое
отверстие диаметром 5 мм делается сквозным, а наружное на 10 мм не
на всю глубину, чтобы можно было “утопить” головку винта или
самореза.
| Рис. 3. Схема сверления ручки профиля сверху и снизу для сборки и крепления роликов и колёс |
Через отверстие на расстоянии 7 мм от верха профиля производится
соединение профиля ручки с верхним соединительным профилем и с
верхним роликом. Для соединения используется большой саморез (рис.
4).
| Рис. 4. Соединение профиль ручки с верхним соединительным профилем и верхним роликом, используя большой саморез |
Через отверстие на расстоянии 7 мм от низа профиля производится
соединение профиля ручки с нижним роликом с помощью винта с
метрической резьбой, через отверстие на расстоянии 42 мм делается
соединение с нижним соединительным профилем с использованием опять
же большого самореза.
| Рис. 5. Соединение профиль ручки с нижним колесом, используя винт с метрической резьбой |
Естественно, возникает вопрос”Почему
именно такие расстояния для сопряжения ручки с соединительными
профилями?” Для того, чтобы получить ответ, обратимся к сечениям верхнего и нижнего соединительных профилей
(рис. 6 и 7).
Чтобы определить точку сверления на верхней части профиля, от
высоты верхнего соединительного профиля (рис. 6) в 22 мм отнимаем
5+10 = 15 мм и получаем те самые 7 мм.
| Рис. 6. Поперечное сечение верхнего соединительного профиля |
Чтобы определить точку сверления (рис. 7) на нижней части
профиля, от высоты нижнего соединительного профиля в 57 мм отнимаем
5+10 = 15 мм и получаем 42 мм, что указаны на рисунке 3.
| Рис. 7. Поперечное сечение нижнего соединительного профиля |
Чтобы использовать схему, |
А стоит ли?
Если взглянуть на сборку раздвижных систем профессионально, то это отдельная технология в мебельном производстве. Существует масса фирм, которые специализируются исключительно на сборке дверей для шкафов-купе.
Поэтому многие мебельщики не забивают себе голову данным вопросом. Они просто делают заказ раздвижной системы в нужном исполнении под размер проема и забирают эту систему готовую, в сборе. Ее остается только установить в короб шкафа-купе или подготовленную нишу, если речь идет о встроенной конструкции.
Советуем посчитать, сколько обойдется раздвижная система, если ее собрать самому, и сколько она обойдется, если ее заказать. Скорей всего, разница получится не так велика. Дело в том, что профиль не продается «в размер», а материалы для наполнения – чаще всего листовые. И тут все зависит от того, насколько «безостаточным» будет ваше личное производство. Если остатки материалов и комплектующих существенны, то выгоды от изготовления дверей-купе практически никакой. Да и добавится лишняя головная боль, куда применить оставшиеся после нарезки куски профиля и ДСП.
Во сколько вы оцениваете свое время и свой труд? Просчитайте все возможные риски и вполне возможно, решением станет заплатить специалистам, чем делать довольно ответственный «кусок» работы своими руками.
Собираем дверь
Чтобы начать собирать обрамление для дверей в шкаф купе своими руками нужно сделать отметки на верхнем и нижнем горизонтальных профилях с учетом необходимых размеров. По ним с помощью торцовой пилы с хорошо заточенным пильным диском нужно отрезать элементы для сборки. В качестве инструмента подойдет также ножовка по металлу. Профили должны быть нарезаны в одинаковых пропорциях, строго перпендикулярным резом. Тоже проделать и с вертикальными профилями, всего их должно получиться четыре.
Вертикальные профили имеют паз глубиной 1 мм для совмещения с горизонтальными обрамляющими профилями.
Пошаговая инструкция по сборке дверей шкафа-купе:
1 шаг. В вертикальных профилях нужно просверлить сквозные отверстия, отличающиеся по диаметру с наружной торцовой стороны. Их должно быть по три для каждой направляющей. В верхней части и два других в нижней, первое на расстоянии 7 мм, второе — на 42 мм от края.
2 шаг. Верхний горизонтальный профиль соединяется с правым вертикальным профилем-ручкой. Для этого нужно совместить просверленные отверстия обеих планок и закрепить их между собой саморезом. Аналогичную процедуру нужно сделать и с левым профилем.
3 шаг. В левом нижнем горизонтальном профиле необходимо расположить опорное колесо и совместить крепежные отверстия. Закрепить опорное колесо закручиванием болта.
4 шаг. Дальше нужно собрать все элементы наполнения. Первой вставляется уплотнительная резина, если наполнением служит зеркало или стекло. Чтобы надеть на торец детали, её достаточно просто прижать пальцем. Уплотнитель должен прилегать впритык, но без нахлеста, по краям лишние сантиметры срезаются.
5 шаг. На зеркальные и стеклянные поверхности также потребуется прикрепить защитную пленку с тыльной части, подходит обычная самоклейка. Мера требуется, чтобы избежать травмоопасных последствий, в случае деформации материала. Пленка не даст осколкам разлететься.
6 шаг. Элементы наполнения нужно вставить в подготовленные вертикальные профили, чтобы материал плотно прилегал можно использовать резиновую киянку. Тоже проделать и с горизонтальными профилями с обеих сторон.
7 шаг. После того как рамка собрана она должна быть стянута крепежом. Начинать нужно с верхнего отверстия, если оно расположено правильно, при вставке винт попадет в бороздку верхней поперечины. В нижней части крепеж устанавливается в верхнее отверстие и затягивается до упора.
8 шаг. Чтобы произвести установку ролика упорную пластинку нужно завести в паз и прижать. Поджимается пружина, и корпус ролика заправляется внутрь. В нижнее отверстие вставляется винт, который должен попасть в гнездо. Его нужно затянуть шестигранником.
Установка собранной конструкции
Когда сборка дверей шкафа купе закончена можно приступать к монтажу на постоянное место. Готовую дверь заводим в дальний паз верхней направляющей, после этого конструкцию необходимо приподнять и завести нижние опорные колесики в нижний дальний паз направляющей, их также необходимо слегка прижать, чтобы подпружиненный механизм смог комфортно разместиться в канавке рельса. Рекомендуемое расстояние двери от полок и внутренних элементов шкафа должно быть не менее 1 см иначе есть риск, что полотно впоследствии будет задевать вещи.
Тоже необходимо проделать с передней дверью. Она устанавливается в ближние пазы верхней и нижней направляющих.
Следует слегка подкрутить болт крепления опорных нижних колес с обеих сторон конструкции, чтобы добиться вертикального расположения и избежать перекосов.
Сделать двери шкафа купе своими руками несложно, если следовать вышеописанным рекомендациям и правильно подобрать комплектующие для будущей конструкции. Более подробная схема сборки отображена на чертежах ниже.
Материалы и размеры
Размеры дверных полотен зависят от длины и ширины проема шкафа, величины комплектующих деталей раздвижной системы и количества дверей. Обычно в проеме размещают 2 или 3 раздвижные двери. Произвести их точный расчет можно по нашей инструкции.
Длина и высота проема – база для расчета дверей
Обширный ряд продукции для изготовления мебели даст возможность подобрать все необходимое для производства дверей по индивидуальным чертежам и деталировке. Для рамы полотна и направляющих реек применяют алюминиевые профили. Материалом для наполнения дверных рам, как правило, являются зеркала, листы ЛДСП и МДФ. В отдельных случаях мастера используют декоративную фанеру, иногда составляют полотна из ламинированного паркета.
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс
Часто одну из дверей делают полностью зеркальной, а другое полотно делают глухим. В комбинированных наполнениях рам зеркала сочетают с другими материалами. Преимущество сборки дверей своими руками состоит в том, что мастер может красиво расположить фрагменты наполнения рам в том или ином порядке.
Замеры и расчеты
Перед составлением чертежа потребуется провести корректные замеры. Поскольку ниши, стены и углы современного жилья редко отличаются правильными геометрическими формами, замерять следует, руководствуясь определенным алгоритмом:
- первым делом необходимо измерить заднюю стенку: верхнюю часть, средний и нижний уровни;
- затем с учетом отступов измеряется фасад.
Важно понимать, что монтаж без предварительного замера может спровоцировать проблемы. Есть вероятность, что каркас шкафа просто не войдет в предусмотренное для него место
Кроме того, в зоне стыков могут образоваться крупные зазоры.
Угловой шкаф-купе требует замеров:
- по задней части с двух сторон, которые отходят от угла;
- боковых сторон;
- лицевой стороны по угловым фасадам.
Способы декорирования зеркальных фасадов шкафов-купе
Если требуется разместить мебель в нише, важно замерить стороны, которые будут входить в нее, — все расчеты необходимо выполнять в трех уровнях, даже если шкаф планируется сделать во всю стену, и будет задействован угол. Ширина шкафа
Ширина шкафа
Высота
Глубина
Что учитывать при проектировании
Когда вы проектируете свой собственный шкаф-купе, учитывайте следующее:
- бесполезное пространство (это то, что занимает место, но не используется по назначению. В конкретном случае это раздвижная система. На нее необходимо заложить 10 см и прибавить к полезному пространству, которое должно быть не менее ширины вешалки. Таким образом глубина шкафа-купе со стандартной штангой составляет: ширина самой большой вешалки + 10 см на удобство размещения вещей + 10 см на дверной механизм);
- если вы производите сборку на полу (не монтируете шкаф в нише или сразу к стене), то высота конструкции обязательно должна быть ниже высоты потолка в прихожей не менее, чем на 10 см при глубине 70 см, а желательно еще больше, чтобы можно было поднять и поставить шкаф вертикально;
- если вы планируете ставить шкаф на регулируемые ножки-опоры, то закладывайте под них место рядом с ближайшей перегородкой (не далее 30 см от нее);
- жесткость конструкции обеспечивают поперечные стяжки-ребра на задней стенке шкафа, без них конструкция будет шататься;
- если пространство не позволяет установить шкаф со стандартной продольной штангой, закладывайте несколько секций для поперечной штанги;
- когда проектируете выдвижные ящики, закладывайте в промежуток между фасадами 7 мм на выступающую вниз ширину нижнего рельса. Если этого не сделать, ящики не будут закрываться;
- самое главное при проектировании внутренних секций – учитывать ширину раздвижной конструкции! Поэтому заранее определитесь с количеством и шириной дверей, чтобы потом подогнать под них всю систему. Если ширина дверцы не будет совпадать с шириной секции комода, то ящики не откроются. Переборки между отсеками должны совпадать с границами дверей;
- полки имеют расстояние около 30 см;
- отсек для висячей одежды рассчитывается исходя из длины самой длинной вещи и к ней прибавляется еще 10 см;
Чертежи можно изготавливать в программах для проектрирования: “Астро конструктор мебели”, “Pro 100”, “bCAD” и другие.
Профили
Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).
Как измерять ширину ручки
Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.
Порядок расчета размера дверных конструкций
Когда место крепления по всему периметру подготовлено для дальнейших работ, можно приступать к измерению размеров будущей двери. Чтобы понять общую сумму периметра, нужно измерить горизонтальную планку с правой и левой стороны. А также произвести замеры вертикальной планки по всей поверхности. Это поможет понять общий размер конструкции. Тем не менее, на этом процесс замера не заканчивается.
Чертеж и расчет размеров раздвижных дверей в шкафу купе
Предположим, что размер створок по высоте составляет 2 метра, а ширина, измеренная по нижнему рельсу, составляет 2,4 м. Используем эти данные и рассчитываем требуемую ширину и высоту полотен дверей. Смотрите в видео пошаговую инструкцию по установке двери в шкаф-купе.
Ширина
Рассчитывая ширину, необходимо учесть толщину боковых стен. Обычно она составляет 16 мм. Таким образом, размер измеряется по следующей формуле: 2400 мм – (16+16 мм)=2368 мм Но и на этом расчет не заканчивается. Еще необходимо рассчитать расстояние перекрывающих друг друга частей двери. К примеру, зазор будет равен 20 см для каждой двери. Формула будет следующей: 2368 мм + (200+200 мм) = 1968 мм Если двери две, то нужно поделить полученное число на два. 1968/2=984 мм

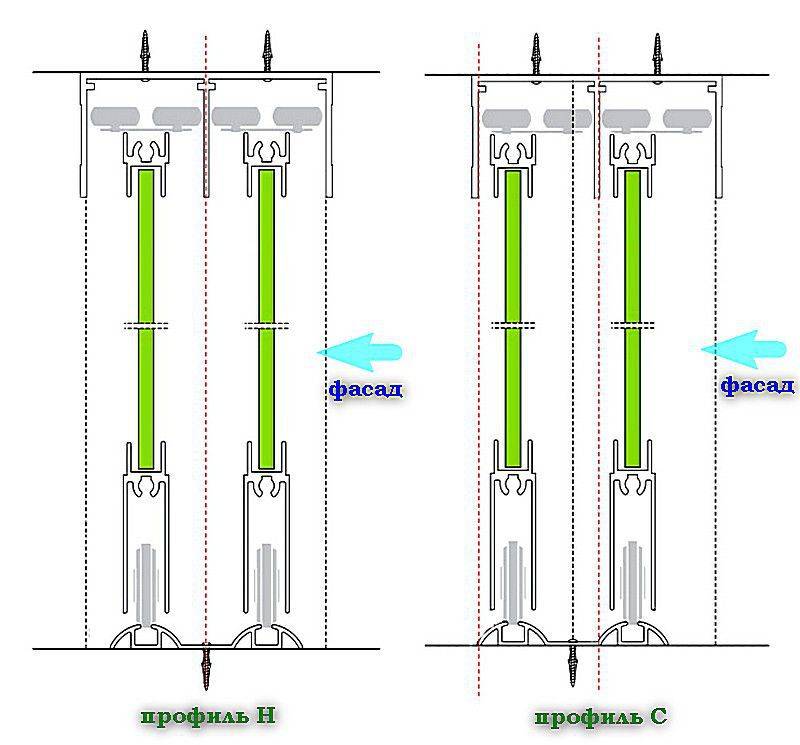

Схема устройства раздвижных дверей шкафа
Это и есть ширина каждой из дверей. Аналогично проводятся расчеты в случае, если должны располагаться в конструкции три, четыре дверей. Только в этом случае зазор должен прибавляться столько количеств раз, сколько раздвижных конструкций будет.
Высота
Предполагаемая высота конструкции шкафа составляет 2 м. Регулировка створок по высоте должна быть также рассчитана по формуле. Проводя расчеты, следует учесть, что сверху и снизу нужно отнять по 15 мм (это ширина стен шкафа), а также, отнять по 15 мм сверху и снизу (это зазор, образованный опорными нижними и верхними профилями). Следовательно, формула получается следующая: 2 тыс. мм — (15+15 мм)-(15+15 мм)=1940 мм
Чертеж с размерами шкафа купе
Процесс расчета раздвижных дверей
Сделав расчеты, можно понять, что размер одной двери составляет 1940 мм высотой и 984 мм шириной. Исходя из замеров, можно приступить к заказу готовых конструкций или же к самостоятельной сборке.
Подготовка элементов обрамления
Когда размер дверных раздвижных конструкций известно, можно приступить к конструированию обрамления, где должны располагаться ДСП или зеркала и стекла. Все зависит от выбранного наполнения. Чтобы собрать обрамление, нужны следующие элементы:
Саморезы, которые стягивают части горизонтально и вертикально расположенного профиля. Этих элементов должно быть 4 штуки;
Колесики, которые будут опорой в нижней рельсе конструкции;
Также нужны болты для фиксации колесиков. Их должно быть 2 штуки;
Болты фиксации колесиков
Еще потребуются позиционирующие опоры для дверей, вставляемые в верхние профили, являющиеся направляющими.
Последовательность действий:
- Сначала вырезаются профили, которые будут располагаться вертикально. Они отрезаются высотой, равной высоте двери, замеры которой были сделаны ранее. Ручка профиль должна до момента установки в конструкцию шкафа быть оклеенной защитной пленкой, чтобы не быть поврежденной.
- Вырезая верхние профили для обрамления, следует учесть размер планки с правой и левой стороны шкафа. Для этого от просчитанной ширины, составляющей 984 мм, надо отнять 25 мм с обеих сторон.
Профили для монтажа раздвижных дверей
Получаем следующую формулу: 984 мм — (25+25 мм) = 934 мм Также нужно учесть, что горизонтальные профили должны входить в вертикальные. Это значит, что к полученному результату нужно прибавить по 1 мм с каждой стороны отрезка. 934 + (1+1) = 936 мм Это длина каждой из нижних и верхних частей обрамления.
- Затем необходимо высверлить отверстия для соединения горизонтальной и вертикальной балки. Для этого надо отступить от торца элемента профиля шкафа купе 7,5 мм. Данный замер указывается на вертикальном профиле. На противоположно размещаемом вертикальном профиле также нужно поставить отметки мест, где будут колесики.
В горизонтальных профилях надо отметить места крепления к профилю шкафа купе. Когда все отметки расставлены, нужно приступить к высверливанию отверстий
Этому процессу нужно уделить особое внимание, потому что от него зависит целостность конструкции и красота мебели в целом
