Двускатная крыша дома своими руками: делаем двускатную крышу дома имеющего в основании прямоугольник

Как определиться с тем, под каким углом устанавливать скатные поверхности

Двускатная крыша — расчет наклона скатных поверхностей

То, какой угол рациональнее всего применить для постройки, зависит от многих факторов:

  • климата региона;
  • используемого материала;
  • архитектурной задумки.

Если речь идёт о регионе, в котором преобладает засушливая погода, с минимальным годовым количеством осадков, тогда скатную поверхность можно делать пологой, не используя большого угла (можно брать 10-15 градусов или немного больше).

В случае, если в данной местности выпадает немало осадков, тогда нужно установить достаточно крутые скаты. Они обеспечат естественный отток воды и снега, не позволив ему скапливаться и приводить к постепенному разрушению материала или его прогибу под тяжестью снегового скопления.

Для всех европейских стран наиболее рациональным решением является обустройство угла в 35-40 градусов, это доказано с учетом климатических условий, модных у нас дизайнерских решений и наиболее применяемых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

  • Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
  • Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Подготовительный этап, выбор и расчет материала

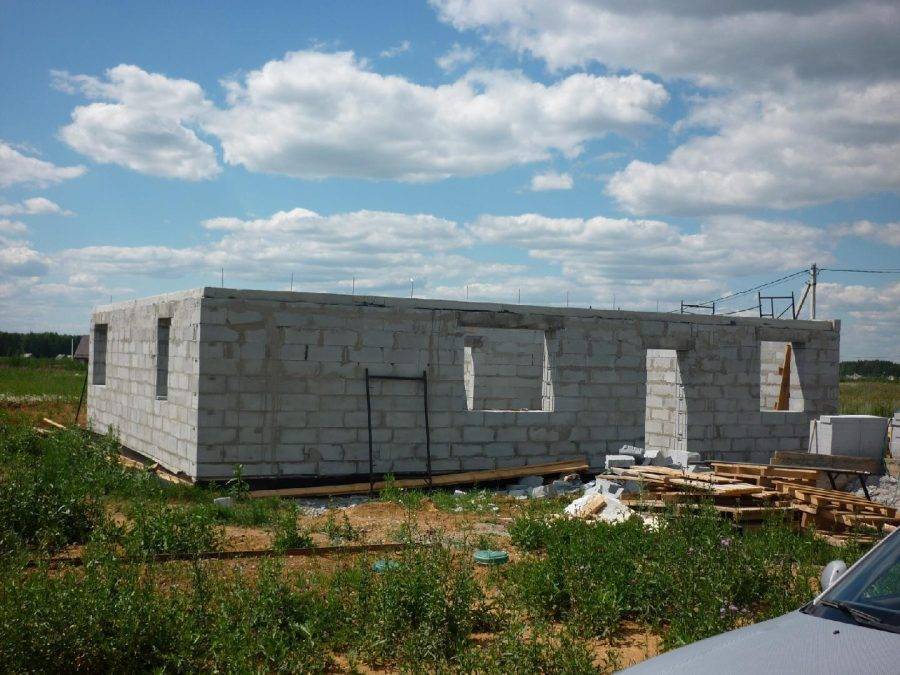

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

  • Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
  • Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

  • Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
  • Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
  • Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра

Пока дерево на просушке приобретаются остальные материалы:

  • Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
  • Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
  • Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
  • Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

Как рассчитать уклон двухскатной крыши

На тип конструкции существенное влияние оказывает уклон кровли. Здесь применимо следующее:

  1. С увеличением уклона крыши снеговая нагрузка уменьшается, и наоборот. При уклоне 60 ° и более снег на крыше не сохраняется и поэтому не учитывается.
  2. По мере увеличения уклона крыши увеличивается нагрузка от ветрового давления, и наоборот. Это связано с тем, что чем выше уклон, тем больше площадь подвержена ветру.

При меньшем уклоне крыши давление ветра уменьшается, но здесь важную роль играет сила всасывания ветра.

По мере увеличения уклона крыши увеличивается и площадь кровельного покрытия. Также увеличивается объем пиломатериалов, необходимых для постройки стропильной конструкции. В результате увеличивается и собственный вес стропил.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

Постоянные вертикальные усилия. Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.

Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.

Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.

Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия

Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Нагрузки, действующие на несущую конструкцию скатных крыш

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Варианты жестких креплений стропильных ферм

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Плавающее соединение

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Скользящая опора для стропил

Строительные термины и определения

Чтобы далее был более понятен термин “двускатные”, следует познакомиться с элементами конструкции, установка которых возможна в каркас простой двускатной крыши.

Мансарда двускатная несколько сложнее, чем простая двускатная крыша. Деревянная стропильная система и все деревянные элементы двускатной крыши предварительно обрабатываются специальными смесями. Это существенно увеличивает срок их службы, препятствуя размножению микробов и бактерий. Их обрабатывают также и специальными жидкостями, и стропильная система становится менее восприимчивой к возгоранию.

Шаг обрешетки зависит от угла наклона крыши дома.

Стропильные ноги (стропило) – один из основных элементов любой крыши. Каркас, в котором применена установка металлических и бетонных стропильных ног, монтируют при строительстве крупных объектов из кирпича и бетона. Длину элементов, входящих в каркас, рассчитывают предварительно и при монтаже размеры не меняют. Стропила из дерева и их монтаж применяют при строительстве жилых домов в частном секторе. Они служат основанием для обрешетки. В двускатной крыше эти элементы располагаются обычно вдоль длины здания, их установка осуществляется под определенным углом к стенам дома, а монтаж выполняют на определенном расстоянии друг от друга.

Обрешетка – это основание для крепления кровли. Брусья или доски обрешетки соединяют стропила между собой, начиная снизу и до верха ската. Расстояние между элементами обрешетки определяется материалом кровельного покрытия.

Мауэрлат – это деревянный брус (100×100, 100×150 или 150×150 мм), служащий основанием, на котором, собственно, и закрепляется каркас и стропильная система крыши. Мауэрлат равномерно распределяет нагрузку по поверхности стены, создаваемую двускатной крышей, и он не должен дать скатам разойтись в стороны под действием внешних нагрузок.

Схема соединения и крепления стропильных ног и мауэрлата.

Коньковый прогон располагается на самом верху двухскатной крыши. Это брус или доска размером 50×150 или 50×200 мм. В зависимости от длины пролета коньковый прогон может состоять из нескольких досок. В этом случае установка прогона подкрепляется стойкой, расположенной между коньком и лежнем (бревном или брусом, проложенным вдоль пролета строго под коньком). Прогон и стойки соединяют подкосами. Прогон желательно размещать над внутренней несущей стеной.

Ригель – это доска такого же сечения, как и стропильные ноги, внахлест скрепляющая стропила, расположенные на противоположных скатах. Между ригелем и лежнем для прочности могут устанавливать стойки.

Устойчивость всей конструкции мансарды двускатной, обеспечивающей сопротивляемость нагрузкам, воздействующим на крышу, и устойчивая стропильная система создаются дополнительными элементами, укрепляющими каркас, такими как раскосы, подкосы и диагональными связывающими элементами, устройство которых пояснений не требуют.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Пошаговая сборка кровли (инструкция)

В самостоятельной работе по монтажу двускатной крыши важен каждый этап. Проводить их следует в строгой последовательности, чтобы соблюдались все предъявляемые требования, а конструкция имела длительный срок эксплуатации. Чертежи, фото и пошаговая инструкция возведения двускатной крыши поможет начинающему мастеру в практической работе.

Пошаговая инструкция строительства крыши:

  1. Крепление мауэрлата с дополнительной гидроизоляцией (по мере необходимости).

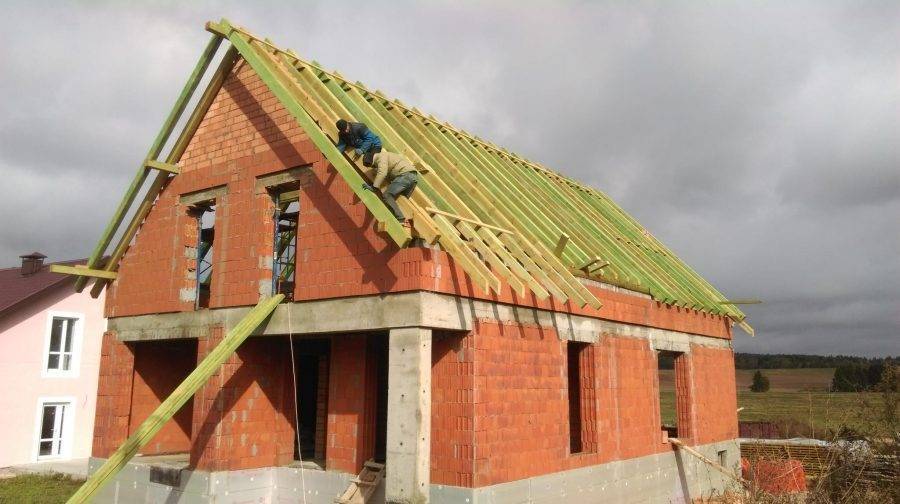

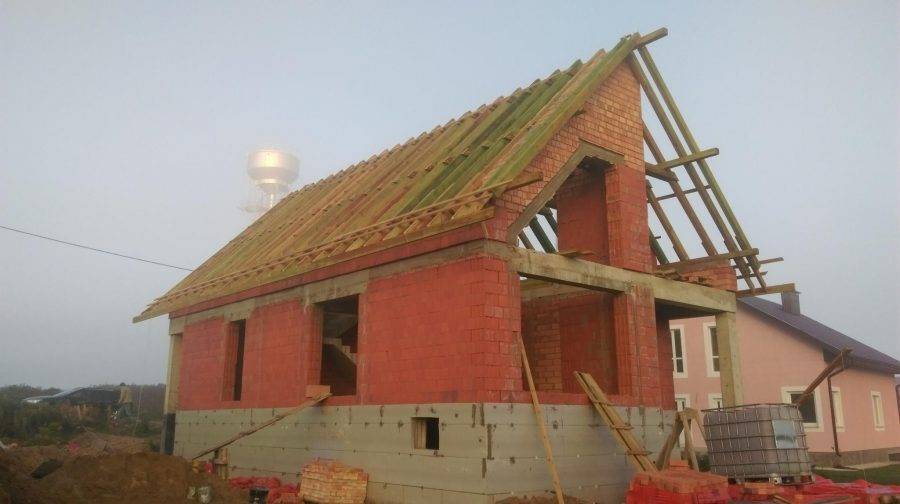

  2. Установка стропил двускатной крыши со всеми её комплектующими элементами.
  3. Монтаж обрешетки.
  4. Утепление кровли для жилой мансарды.
  5. Сборка фронтона.
  6. Крепление кровельного материала.

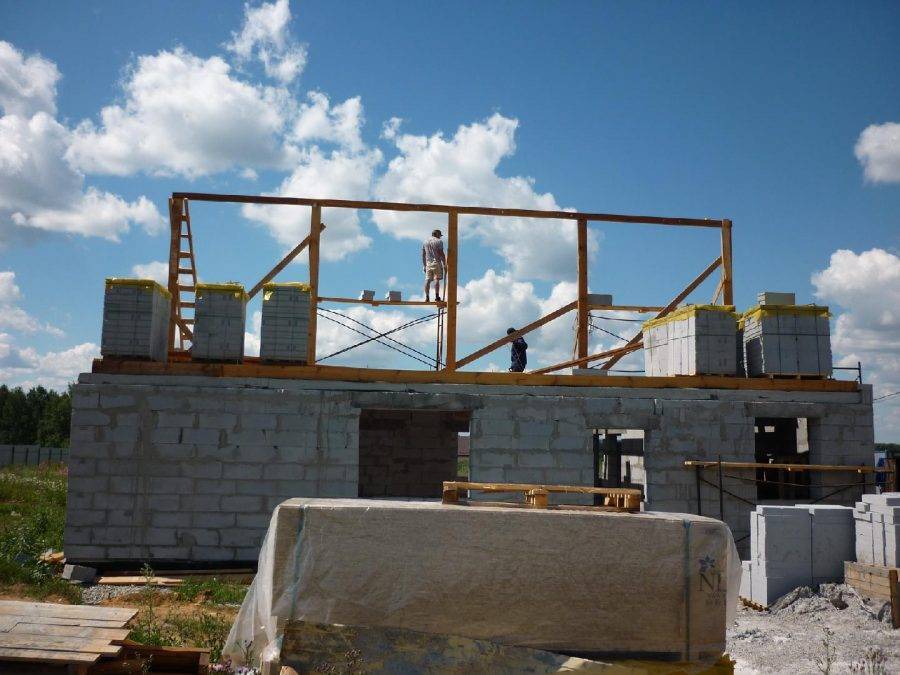

Фронтон

Всё же погода штука коварная, поэтому утепление лучше отложить и сделать его позже изнутри. Гораздо важнее смонтировать кровлю и закрыть фронтоны. Поэтому в крайние стропильные пары согласно собственным задумкам монтируем каркас под остекление и утеплитель. Наверняка уже созрели идеи с окнами или балконом. Отделочным материалом закрывать фронтон пока рано, лучше это делать одновременно с подшивом. Если декорировать фронтон придётся до утепления, технология одна: каркас, кровельная мембрана, контррейка и только после – финишная отделка.

А дальнейший план как сделать двухскатную крышу такой:

  • На торцы свесов стропил набивается лобовая доска. Причём если весь подшив планируется деревянный её и ветровые доски имеет смысл предварительно ошлифовать и окрасить.
  • От лобовой доски вверх в выборку свесов, заподлицо со стропилами набивается сплошная обрешётка из 4 досок. Кондуктором контролируются расстояния между стропилами.
  • На край ската набивается капельник конденсата. На него клеится монтажный двусторонний скотч.
  • Между стропилами «на ребро» набиваются доски – опоры для утеплителя.
  • Раскатывается первый ряд кровельной мембраны. Нижний край клеится на скотч к капельнику, мембрана прижимается к стропилам контррейкой.
  • Если для крепления водосточных желобов запланированы длинные металлические крюки, самое время их крепить. На средних стропилах поверх контррейки примеряется и фиксируется первый крюк. Загибается он таким образом, чтоб край будущей кровли выступал на 1/3 желоба, а наружный край желоба не выступал за воображаемое продолжение кровли. Это нужно для того чтоб жёлоб хорошо собирал воду, но его не оборвало снегом. По верху крюка на контррейке закрепляется шнурка, с небольшим спуском по скату крепится на одном краю. Сделав разметку шнурку перемещают на другой край. Следом прибиваются все крюки – уклон для желобов обеспечен.
  • Поверх контррейки набивается обрешётка, с определённым шагом под конкретный вид кровли.
  • Следом набивается вентиляционная лента или сетка, чтоб закрыть доступ птицам и загибаются водосточные крюки.
  • На край обрешётки крепится карнизная планка.

Переходя выше с перехлёстом раскатывается следующий ряд кровельной мембраны, прижимается контррейками. Контролируя расстояние между стропилами набивается обрешётка. Далее всё также вверх, мембраной нужно перехлестнуть конёк двускатной крыши.

Все перечисленные операции одинаковы для обоих скатов. Проверив их диагонали, спилив лишние концы обрешётки и набив ветровые доски можно переходить к кровельным работам.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

  • правильный угол наклона;
  • длину стропил;
  • расстояние между ними;
  • способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Покупка материалов для стропил

Перед покупкой пиломатериалов для обрамления кровли следует учесть две вещи:

  • Какой длины должны быть доски?
  • Сколько кадров мне нужно?

Длина доски

Определив все размеры, мы знаем, что не стоит покупать пиломатериалы короче требуемой длины. Мы рекомендуем использовать пиломатериалы как минимум на фут длиннее, чем ваши окончательные размеры, плюс свес стропил, чтобы обеспечить достаточно места для разрезов.

Сколько кадров

Существует 2 метода строительства каркасов.

  • Максимальное количество рам, но слабый пиломатериал
  • Минимальное количество рам, но прочнейший брус

Например, самое широкое стандартное расстояние между стропилами составляет 60 см по центру, что означает установку нового стропильного полотна через каждые два фута вдоль стен.

Поскольку у вас меньше стропил, поддерживающих крышу, пиломатериалы должны быть прочнее.

  • Прочность пиломатериалов зависит от породы, сорта и размеров пиломатериалов. Вместо того чтобы самостоятельно взвешивать все эти переменные, Американский совет по древесине предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.
  • Проверив пиломатериалы, вы сможете рассчитать, сколько досок вам нужно.

Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, чтобы она проходила по всей длине здания плюс свес. Если ваше здание слишком длинное, возможно, вам придется соединить два куска коньковой доски вместе.

Как всегда, для учета ошибок следует заказывать больше пиломатериалов, чем необходимо.

Требующиеся элементы

Количество и характеристики материалов определяются по конструкции здания. Количество бруса для мауэрлата можно узнать, из размеров периметра здания, плюс небольшой запас. Материал, требующийся стропильной системе, зависит от ширины пролета, угла наклона, шага установки.

Кровельный материал непосредственно влияет на шаг устанавливаемой обрешетки.

Для того чтобы точно узнать количество материалов, лучшим способом будет составить схему-чертеж здания с указанием всех размеров, вида, сечения.

Инструмент для строительства может быть разным, но основу составляют:

  • топор, молоток с гвоздодером, ножовка, пила, рулетка;
  • линейка, угольник, уровень, дрель, отвес.

Типичные несущие элементы системы, специфические термины

Рисунок 2. Схема обрешетки.

При изготовлении деталей стропильной системы двухскатной крыши используется пиломатериал хвойных пород дерева. Древесину твердых пород использовать нежелательно из-за большого удельного веса. Большинство элементов имеет специфические названия, понятные в основном специалистам:

  1. Лежень — брус сечением 150х150 мм, 180х180 мм. Укладывается на поверхность внутренней несущей стены. Предназначен для выравнивания поверхности и распределения нагрузок от стоек.
  2. Стропильная нога, или стропило, — деталь из бруса или толстой доски. Основной элемент треугольной конструкции крыши, несущий главную нагрузку от снега, дождя, ветра и других атмосферных явлений. Расстояние между стропильными ногами может быть от 0,6 до 1,2 м. Величина шага в основном зависит отвеса кровельного материала, в некоторых случаях следует учитывать особенности материала кровли.
  3. Мауэрлат — квадратный брус с размером сторон 150-180 см. Укладывается на поверхность наружных несущих стен. При установке необходимо закрепить при помощи анкерных болтов или другим надежным способом. Распределяет нагрузку от стропильных ног на несущие стены.

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

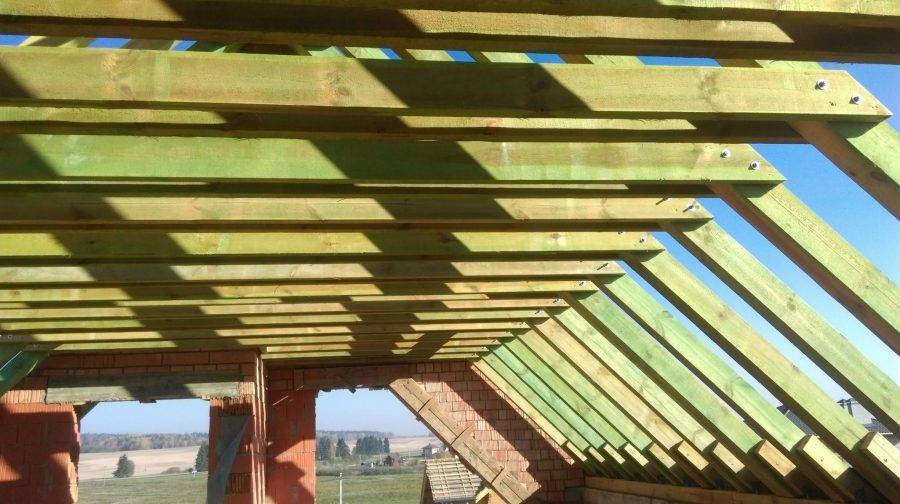

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли51015202530354045505560
Tg A (расчет высоты конька)0,080,170,260,360,470,590,760,8611,221,451,78
Sin A (расчет длины стропил)0,090,170,260,340,420,50,570,640,710,770,820,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

  • От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
  • От климатических условий. Много снега или сильный ветер — берите более мощные.
  • От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

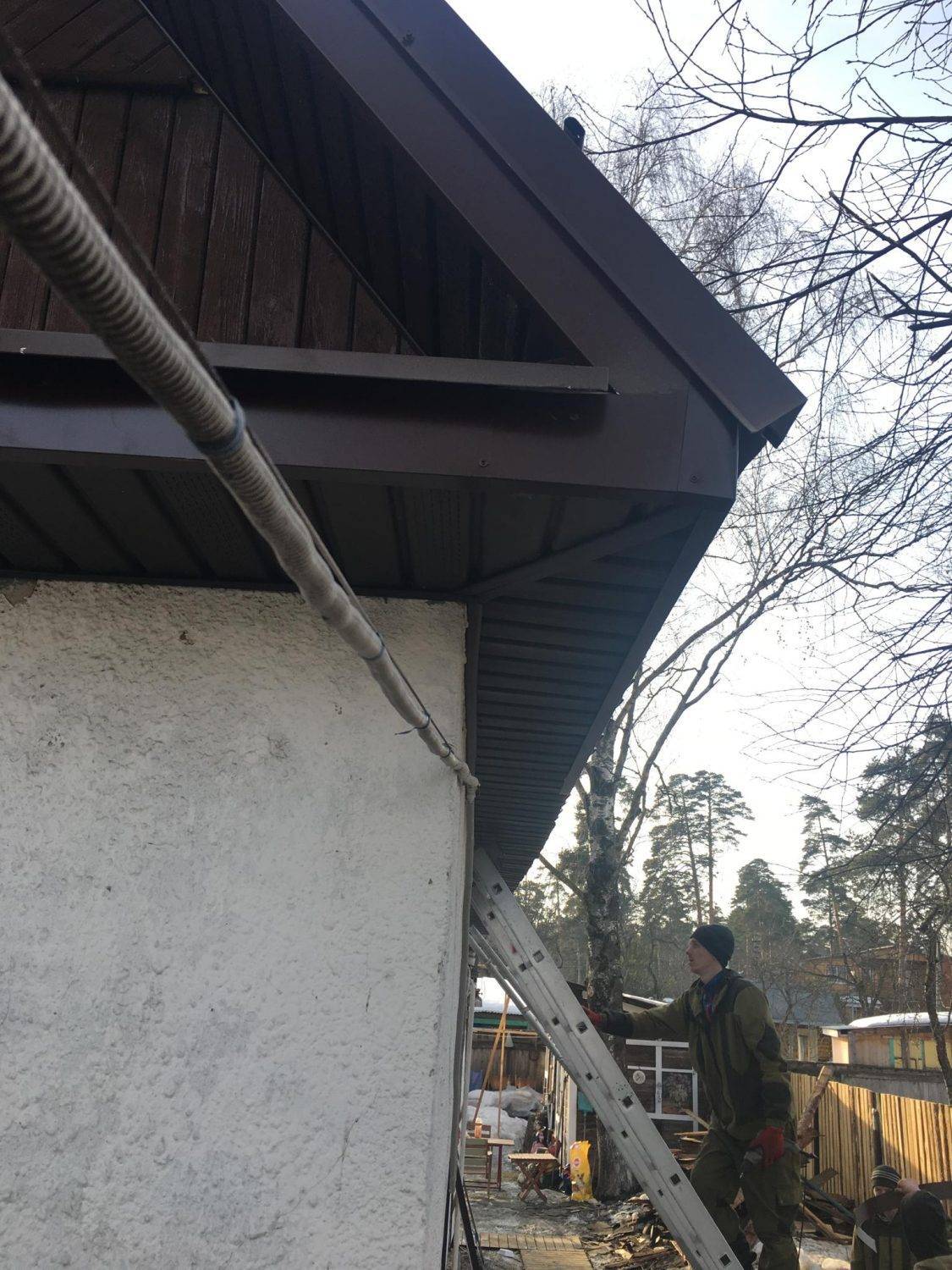

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

План кровли: правило оформления чертежа

Для того чтобы правильно начертить план, следует обязательно ознакомиться с нормами по созданию схем зданий. Независимо от типа или скатная) необходимо просчитать количество водостоков. Их обязательно указывают в плане. Чертеж разделяют на несколько равных прямоугольников, в каждом из которых расчерчиваются водостоки, коммуникации, вентиляционные люки и окна.

По созданному плану рассчитывают количество материалов для строительства крыши. При этом необходимо иметь в виду определенный размер запаса. Это поможет избежать проблем с нехваткой строительных материалов в момент возведения крыши. Если взять строго то количество ресурсов, которое получилось в результате расчетов, то в 90% случаев его попросту не хватит. Это связано с тем, что иногда кровельный материал может браковаться или в момент строительства становится понятно, что нахлесты должны быть больше.

О том, как чертить план кровли, написано немало. Есть примеры и в специализированной литературе. Только изучив ее, можно создать действительно качественный чертеж, по которому будет возведена отличная крыша. В большинстве же случаев гораздо проще обратиться в строительные конторы, которые предлагают подобный тип услуг. Профессионалы смогут учесть все пожелания заказчика и разработать такой план, который сможет удовлетворить все его запросы.

С самого начала строительства крыша над головой является одной из самых важных составляющих. На сегодняшний день современные материалы предлагают множество продуктов, качество которых находится на высоком уровне. Все больше застройщиков стали выбирать плоские крыши. Это оправдано тем, что на их создание уходит меньше материалов, следовательно, финансов тоже. Для качественной работы необходимо обладать довольно обширными знаниями своего дела, поэтому план кровли плоской крыши и ее чертеж, разбираемый в этой статье, наверняка будет для вас полезен.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Утепление крыши и монтаж кровли

На стропильную систему набивается обрешетка, шаг которой рассчитывается исходя из характеристик кровельного материала – его размеров и жесткости, способа монтажа. Если предусмотрено использование гибких материалов (битумной черепицы, пленки ПВХ, рулонных битумных кровель), необходимо делать сплошной ровный настил.

К утеплению крыши необходимо отнестись максимально внимательно, так как в противном случае тепловые потери будут весьма существенны. Обычно двускатная кровля сразу выполняется с учетом применения тех или иных материалов для утепления – при строительстве стропильной системы своими руками шаг стропил рассчитывается относительно ширины листового утеплителя. Это позволяет построить крышу с минимальными экономическими затратами, так как материал для утепления не придется резать. Кроме того, данный подход ускоряет и упрощает монтаж системы утепления и пароизоляции.

Возведение двускатной крыши рекомендуется выполнять с двумя помощниками. Соблюдение технологии работ позволяет построить надежную, долговечную конструкцию.

Преимущества двускатной крыши

Эта разновидность кровли является самой популярной в России, и тому есть свои причины. В своей структуре она имеет два соединенных ската – такая крыша жителям России известна уже много сотен лет. Еще при создании изб и деревянных домов применялась именно она.

Основная причина – находясь под уклоном, крыша обеспечивает беспрепятственный сход осадков

Это важно в условиях климата России, для которого характерно выпадение большого количество снега зимой. Наличие двух скатов попросту не задерживает снег и воду, «смахивая» их на землю

Это снижает нагрузку от крыши на конструкцию дома и фундамент.

Другая важная причина – утепление и дополнительная площадь. Скаты создают чердачное помещение, при утеплении крыши, оно дополнительно теплоизолирует основную жилплощадь. Также чердак является пространством, которое можно использовать для хозяйственных нужд. Сейчас стало популярным создание мансарды – жилой комнаты на месте чердака. Современные утеплители и стройматериалы способны сделать это место очень комфортным.

Летом чердак играет роль теплообменника, когда воздух, нагреваясь от горячей крыши, не попадает в жилые комнаты, а выходит в атмосферу через чердачное помещение. Это серьезное преимущество, например, плоская кровля не имеет такого пространства и передает накопленную жару в комнаты, значительно повышая температуру.

Двускатные крыши имеют много разновидностей, в этой статье речь пойдет о возведении классической кровли с двумя наклонными скатами.

Система стропил и сама треугольная конструкция дает ей большую надежность и долговечность – схема устройства крыши достаточно простая, но служит исправно. В этом деле, как и любом другом, много своих особенностей, и приступать к возведению этой конструкции нужно со знанием дела. Но все они укладываются в законы логики, что позволяет сделать эту кровлю своими руками.

Красиво сделанная двускатная крыша является важным элементом дизайна, который способен сделать весь дом значительно привлекательнее. Для покрытия может использоваться шифер, черепица, профлисты или другие материалы – технология возведения крыши едина.

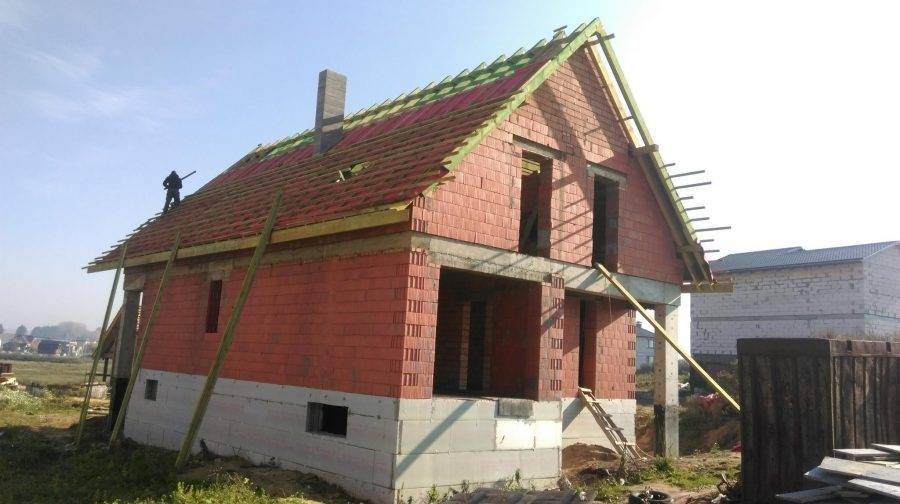

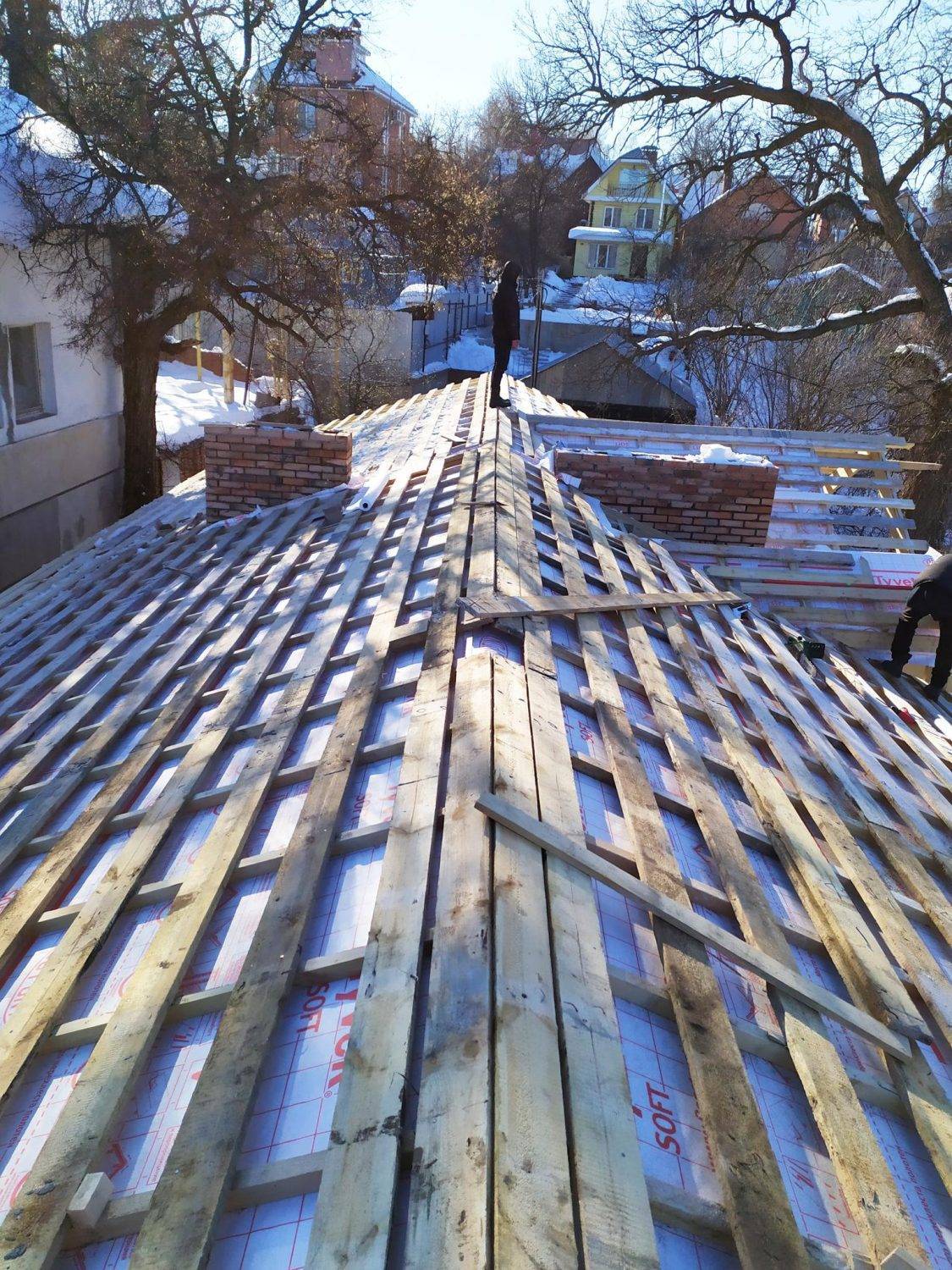

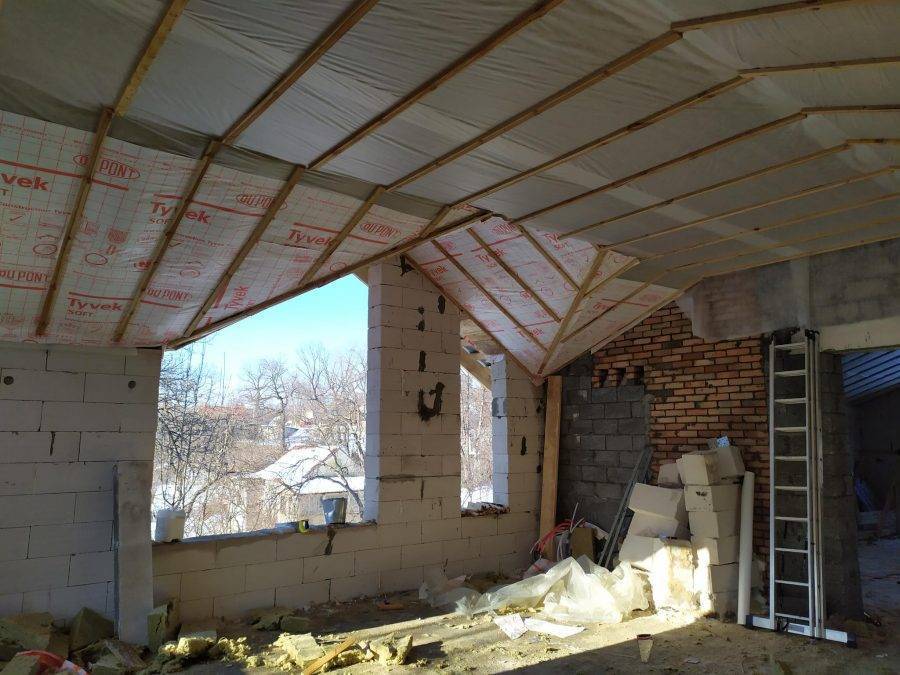

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

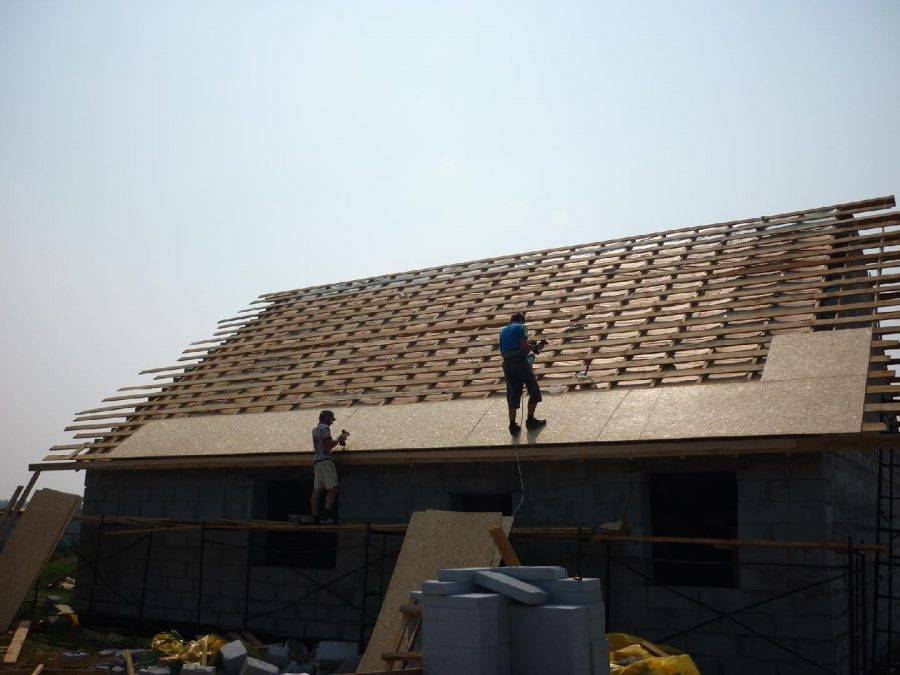

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки

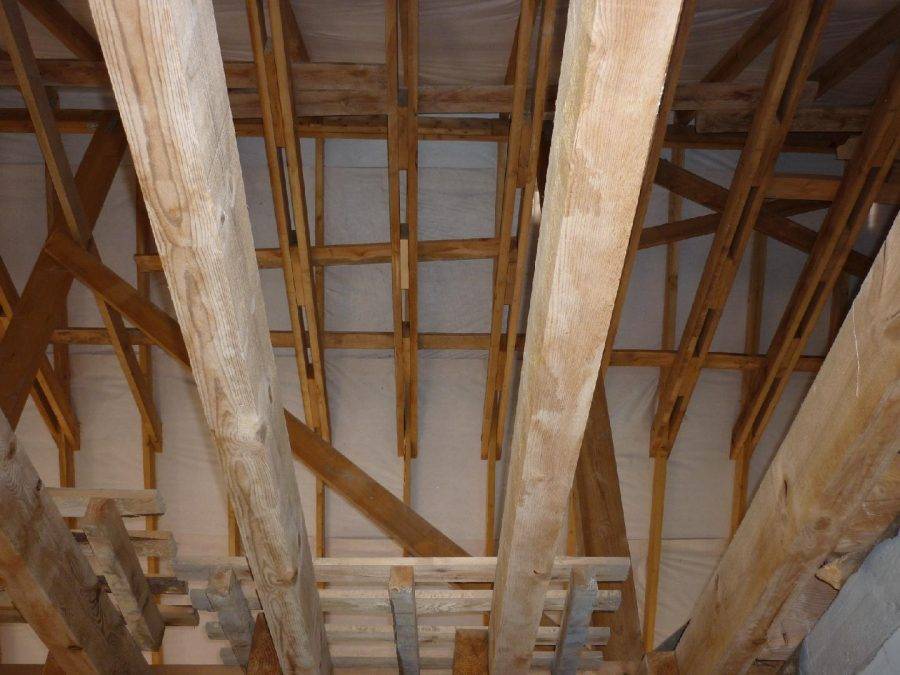

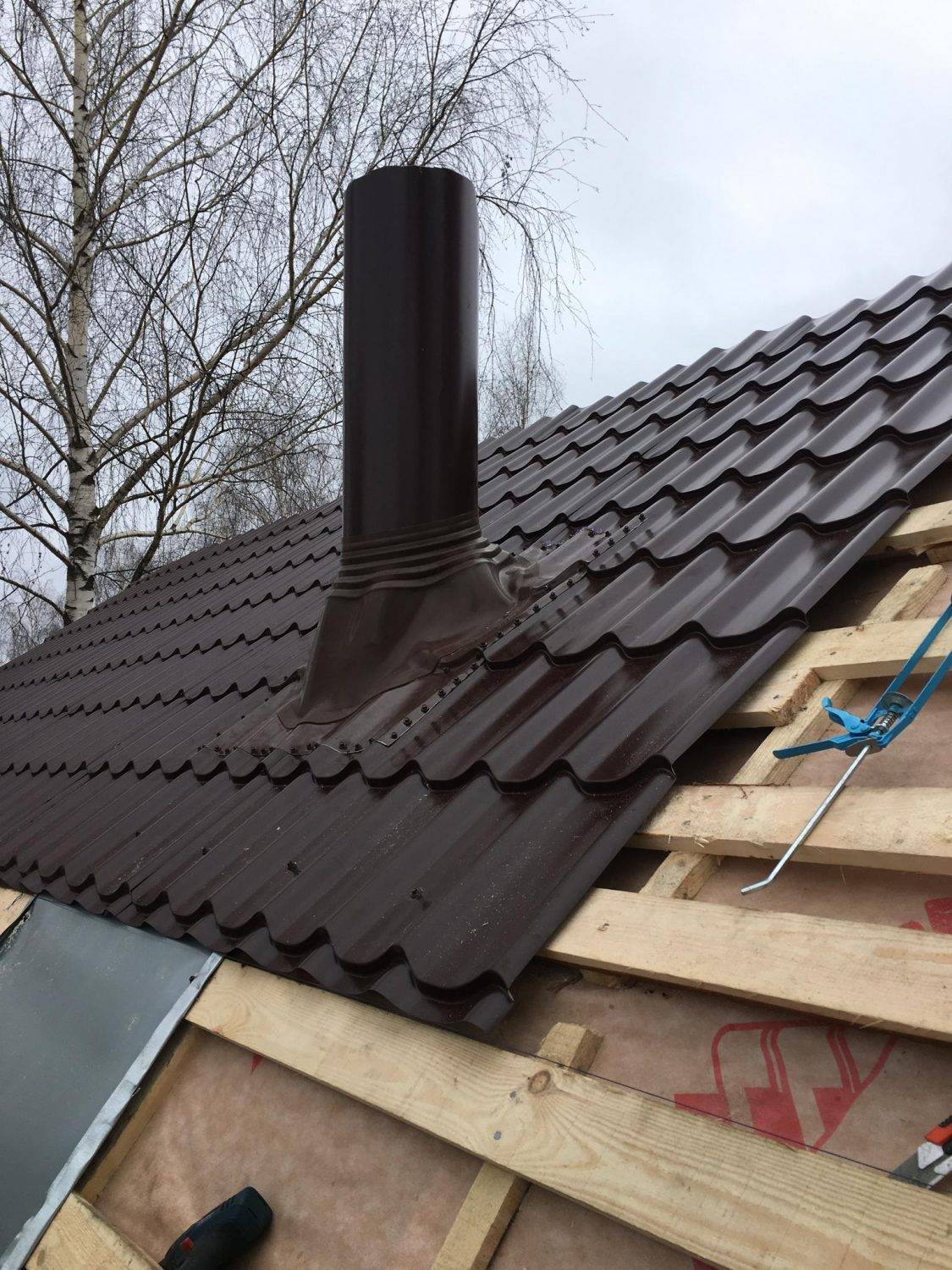

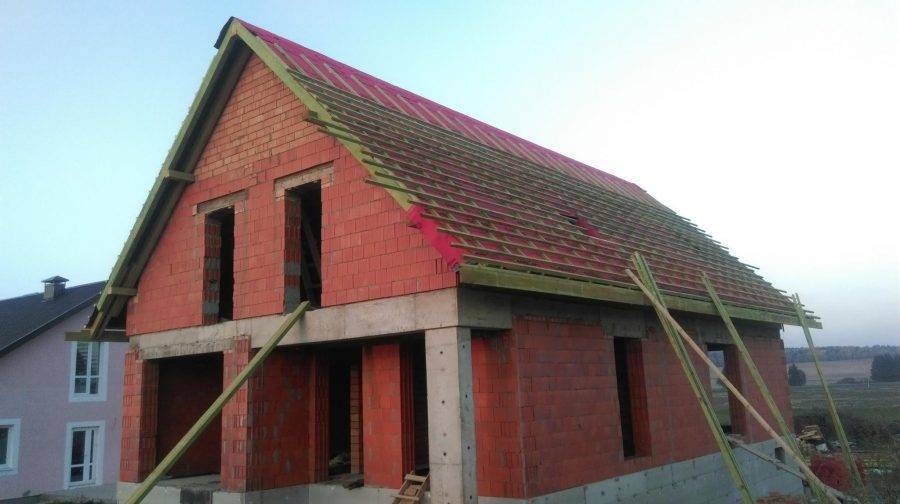

Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки

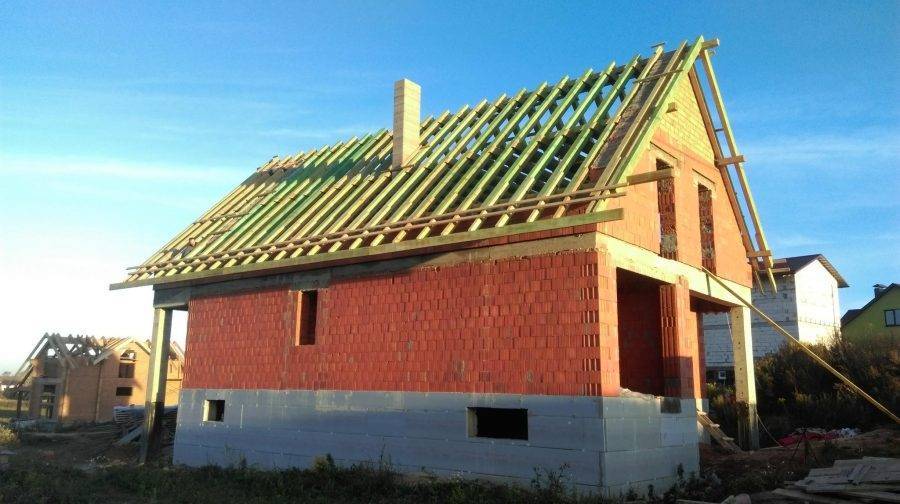

В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
